Батарея AAA - распределитель планетарной передачи

Батарейки очень много работают на нас. Пришло время подарить им немного удовольствия!

Этот проект является продолжением моего проекта Tower Battery Tower https://www.printables.com/model/793059-aa-battery-tower-dispenser.

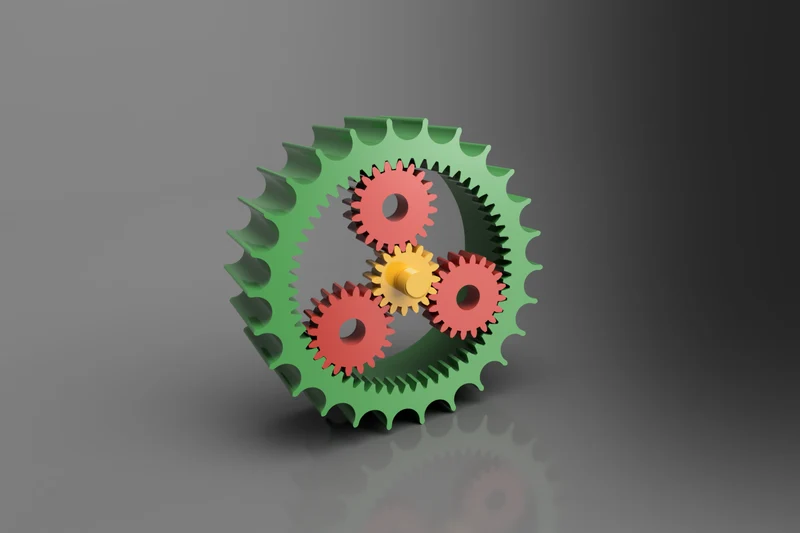

Я хотел изменить механическую конструкцию, чтобы использовать некоторые шестерни. Я остановился на использовании планетарных передач и надстройки Fusion 360 «Spur Gear» и нашел этот пост на YouTube очень полезным https://youtu.be/71dn-eVdSmc.

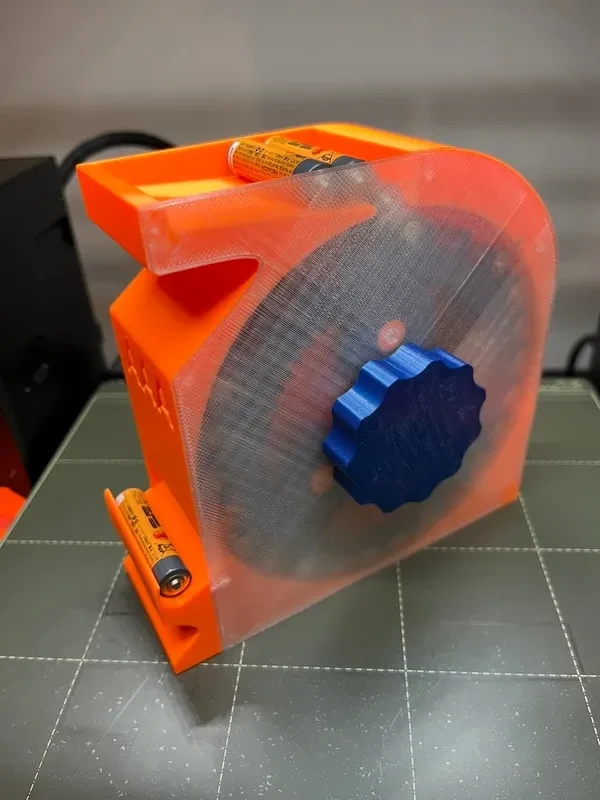

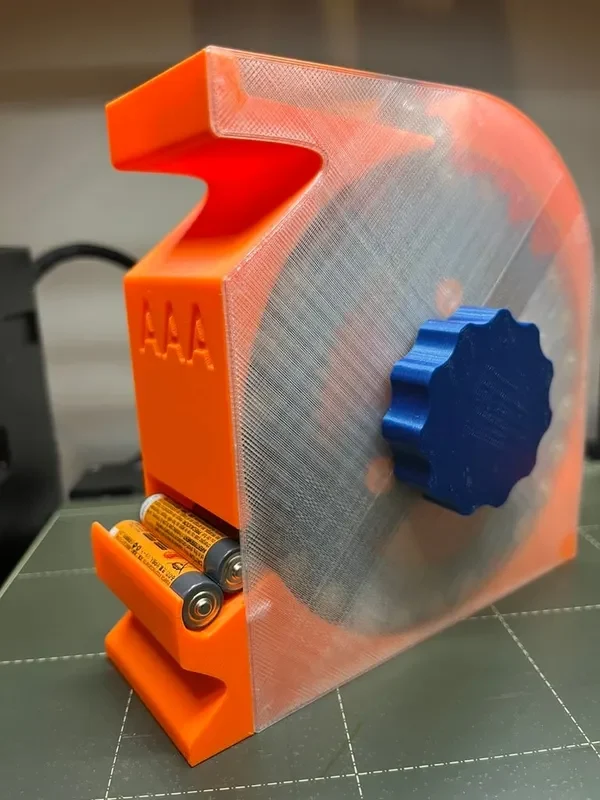

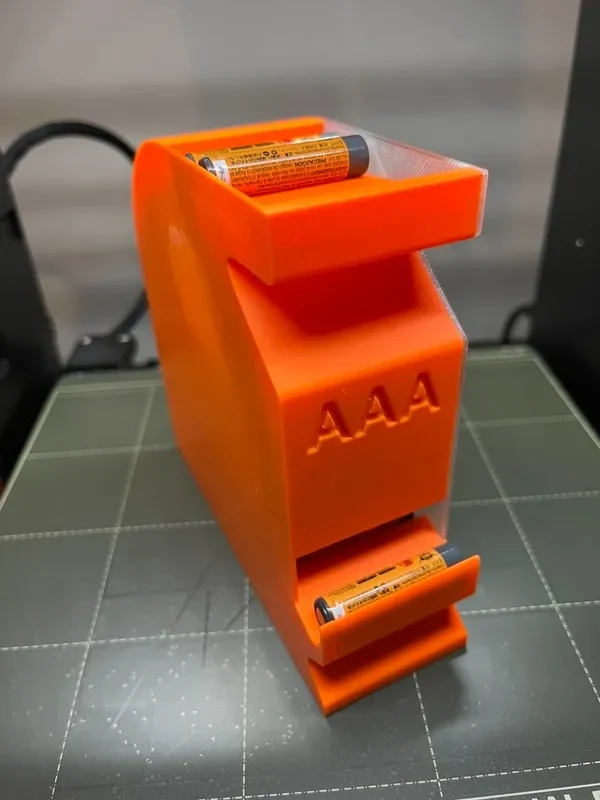

Как и в моей конструкции АА, я хотел, чтобы он легко собирался (клей не требовался) и работал просто. Башня вмещает ок. 30 батареек типа ААА, которые можно выдавать по одной, поворачивая ручку. Если батарейки вынуть, а не вынуть, ствол продолжает свободно вращаться и его можно заряжать.

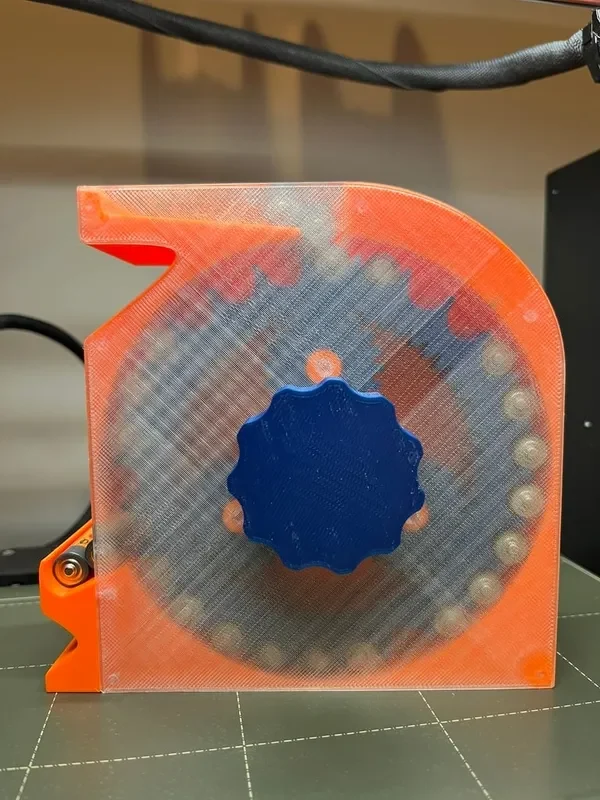

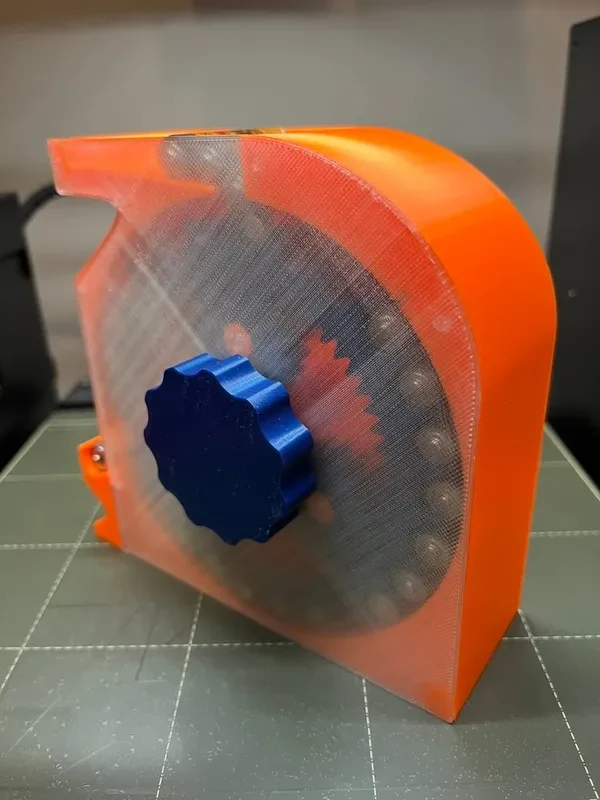

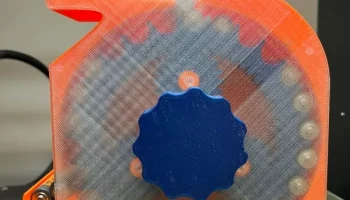

Я напечатал боковую панель из прозрачного материала только для того, чтобы получить удовольствие, наблюда��, как разряжаются батарейки и вращаются шестеренки!

Видео сборки: https://youtu.be/xX-GyBznI28

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК4

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

Скорость 0,2 мм

Заполнение:

15%

Нить: Prusa / Prusa / универсальный PLA оранжевый / жемчужно-синий / прозрачный

Примечания:

Все детали напечатаны без поддержек и 15% заполнения.

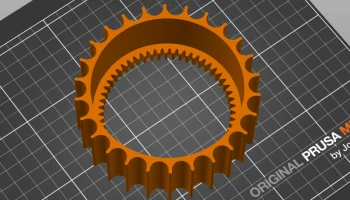

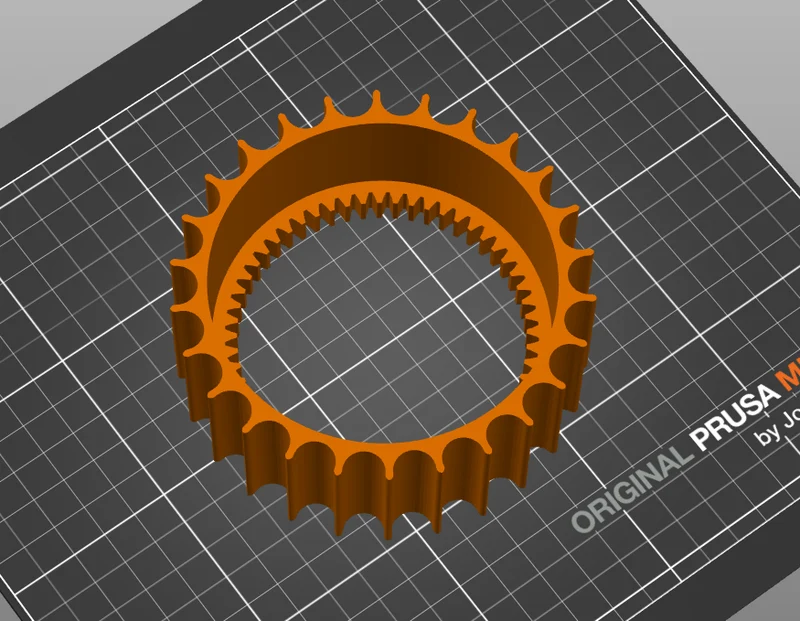

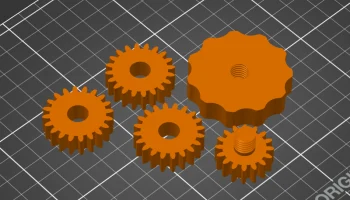

См. изображения для ориентации части печат��ой платформы.

Распечатайте планетарные шестерни x3

Пост-печать =============

Очистите отверстия для штифтов в основном корпусе, чтобы получить боковую панель (ручное сверло диаметром 3 мм), и приведите в порядок штифты боковой панели (светлый песок). В остальном боковая панель должна зафиксироваться и удерживаться без клея.
