Ультракомпактное передаточное число от 500 до 1

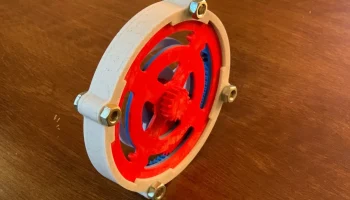

Недавно я разработал коробку передач, чтобы побить мировой рекорд. Затем я разработал это, чтобы показать и объяснить принципы работы механизма. Дизайн можно штабелировать бесконечно, а это означает, что если вы продолжите их печатать, теоретически вы сможете сделать безумно большую коробку передач.

В конструкции используются (4 винта) ¼-20, чтобы скрепить все вместе.

Что нужно для первого этапа:

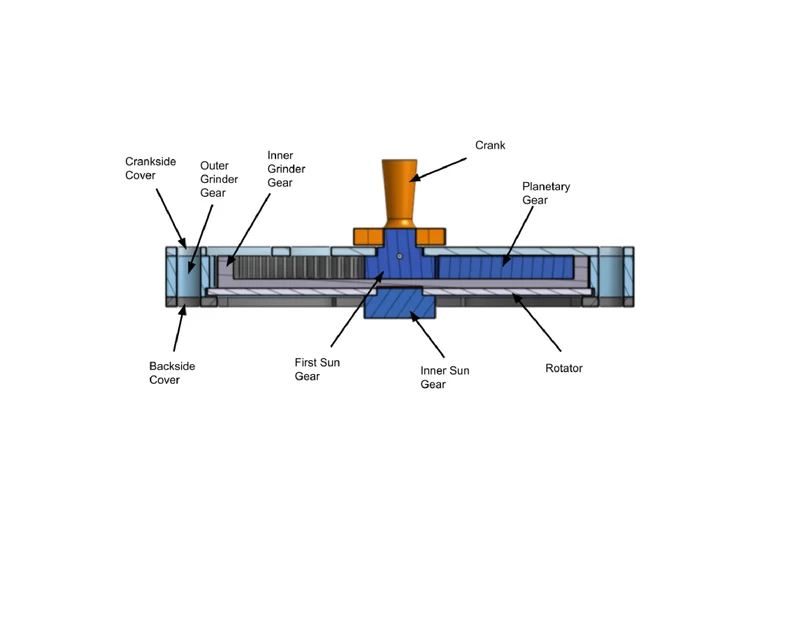

Рукоятка
Крышка коленвала
Первый солнечный механизм
Планетарная передача
Внутренняя шлифовальная шестерня
Внешняя шлифовальная шестерня
Ротатор
Внутренняя солнечная шестерня

Сборка:

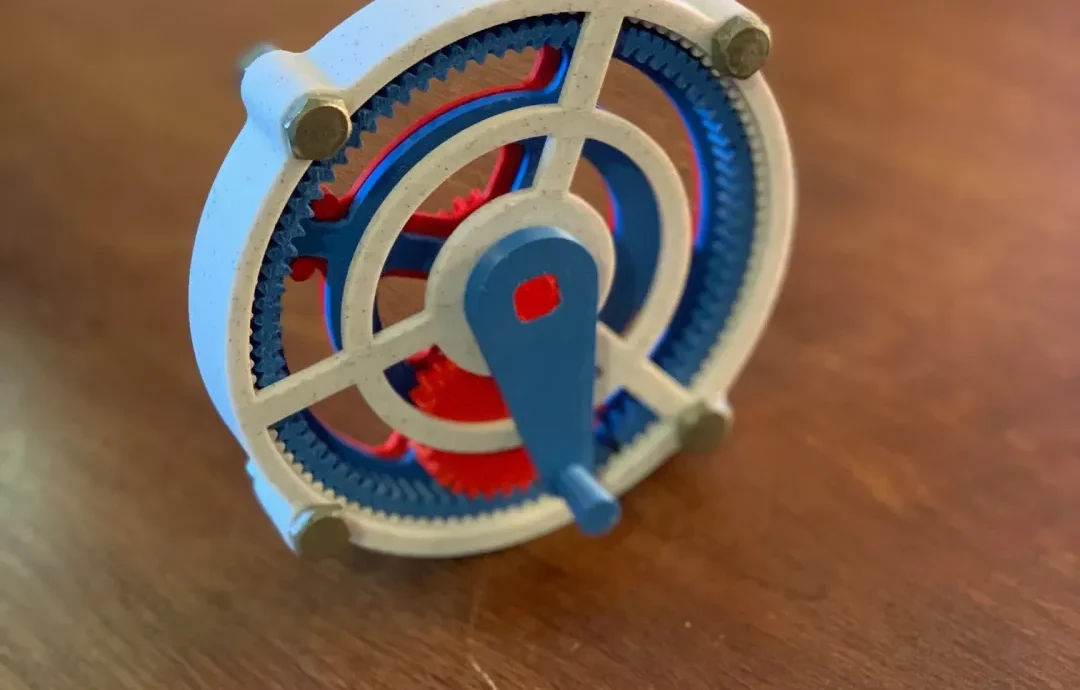

Проденьте первую солнечную шестерню через боковую крышку коленвала и прижмите рукоятку к концу первой солнечной шестерни.
поместите внутреннюю шлифовальную шестерню внутрь внешней шлифовальной шестерни. планетарная передача затем входит внутрь внутренней шлифовальной шестерни.
соедините две сборки вместе так, чтобы солнечная шестерня зацепилась с планетарной шестерней. Обратите внимание, что верхние части всех зубьев шестерни должны прилегать к боковой крышке коленвала.

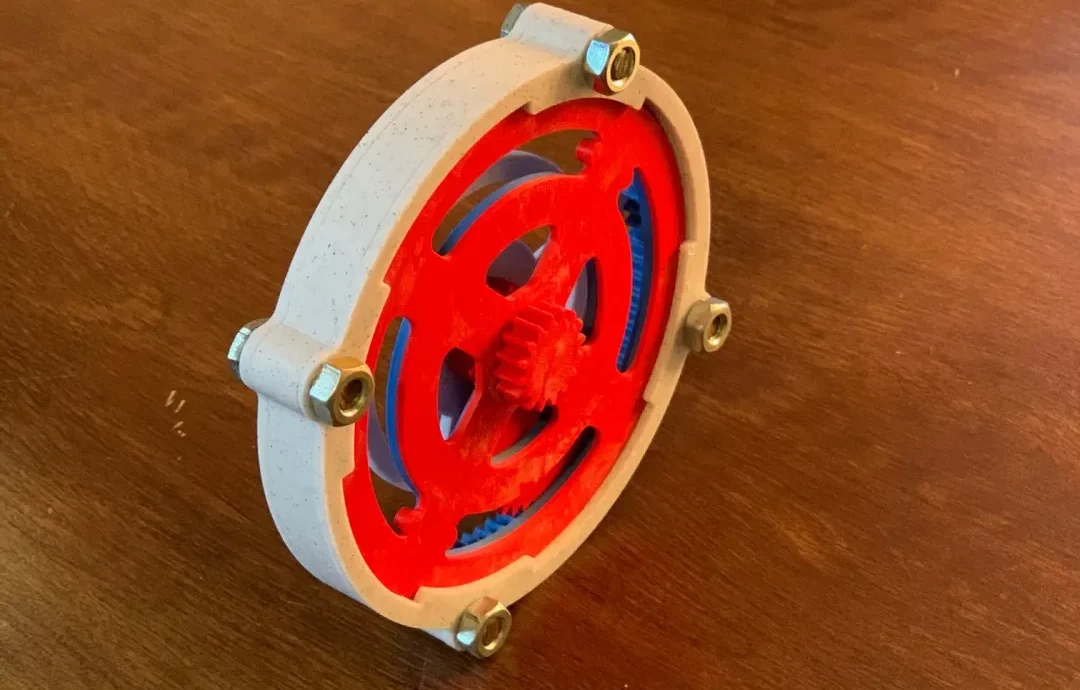

вдавите внутреннюю солнечную шестерню во вращатель так, чтобы зубья были направлены в сторону, противоположную 4 «выступам» на вращателе.
поместите вращатель (шипами внутрь) в небольшую выемку внешней шлифовальной шестерни. Шипы должны проходить вокруг рычагов внутренней шлифовальной шестерни. Это должно заблокировать вращение.
наденьте заднюю крышку так, чтобы поворотное устройство не выпало.

Если вы планируете продолжать работу с коробкой передач:

После того, как вы выполнили шаги 1-5, вместо того, чтобы надевать заднюю крышку, установите еще одну внешнюю шестерню шлифовальной машины. Затем повторите шаги 3-5.

Другие примечания:

!!! Выход вращается в направлении, противоположном входному!!!

Я включил указатель, который заменяет внутреннюю солнечную шестерню, чтобы вы могли лучше контролировать вращение выхода.

Изменить: исправлена ошибка, из-за которой планетарная передача не была идеально круглой.
