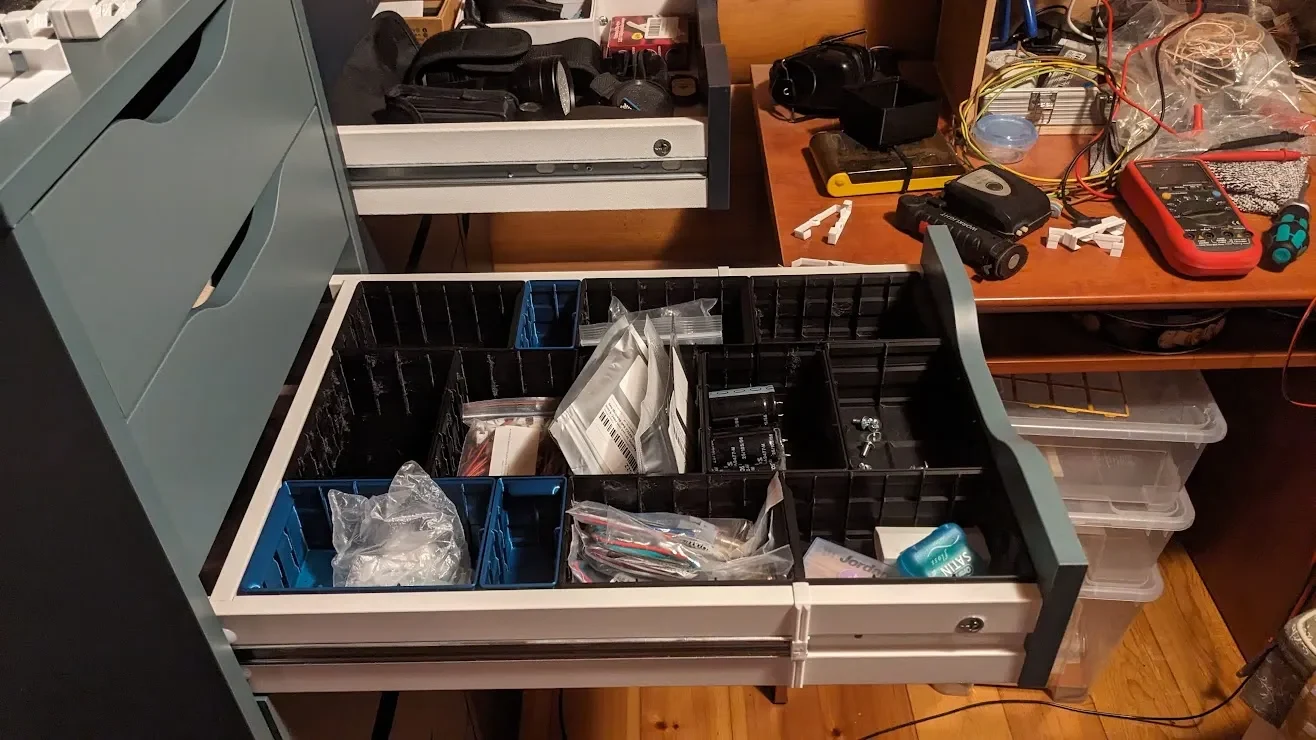

Полное выдвижение ящика Икеа Алекс.......

Как этот принт позволяет полностью выдвигать ящики?

Ящик Alex прикреплен болтами к направляющей, и диапазон движения направляющих здесь является ограничивающим фактором.

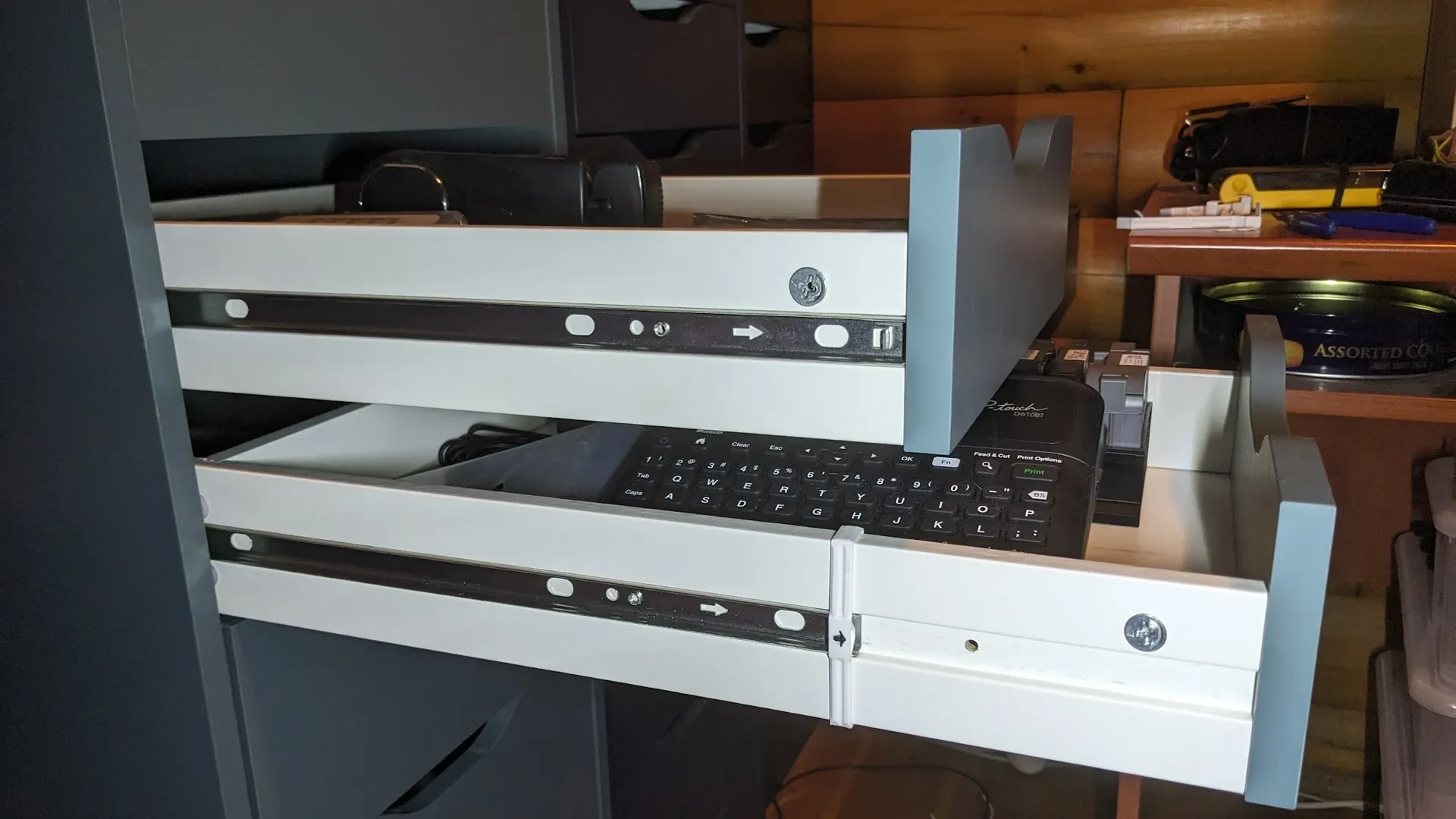

Замена болта этим зажимом, который можно распечатать, частично отсоединит ящик от направляющей, позволяя ящику скользить по самой направляющей, сохраняя при этом движение направляющей, чтобы минимизировать провисание при полном выдвижении.

Настройки печати

Предназначен для сопла 0,4.

Арахна

Нарисуйте шов по краю

Установка

Снимите болты, соединяющие ящик с направляющими.

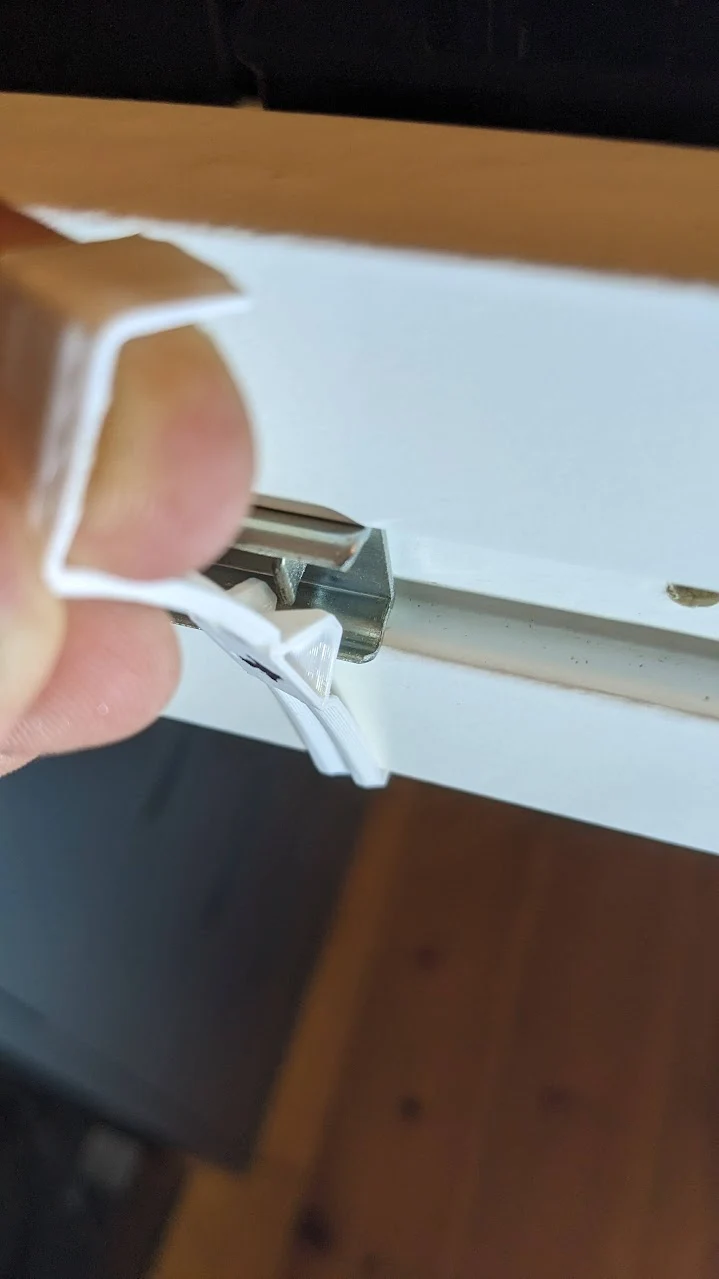

Натяните зажим на боковую часть ящика, направив стрелку вперед и совместив паз зажима с небольшим выступом на направляющей.

Попробуйте, всего 3,5 грамма нити на ящик :)

Тип

Открытая длина

Доступный

Оригинал

31 см

73%

Расширенный

42,2 см

100%

Параметрический исходный файл

Так как все работает на трении. Слишком туго, и лишнюю длину будет трудно открыть; слишком свободно, рельсы соскальзывают и не следуют за ящиком, что приводит к провисанию ящика.

DrawerH и DrawerW — размеры боковин ящика.

ToleranceH (по умолчанию: -0,15 мм). Уменьшите это значение, если вам нужно более сильное сцепление, или увеличьте его, чтобы ослабить его.

Если передняя часть ящика не находится на одном уровне со шкафом, вы можете попытаться отрегулировать ее (по умолчанию: 1,2 мм).

Совместимость и замечания

* Судя по всему, направляющие для ящиков Ikea Alex за прошедшие годы имели несколько версий.
У меня есть три разные версии, и только одна из них несовместима с моим решением.
Главным образом потому, что мое решение требует, чтобы ящик свободно скользил по направляющей, а этого ��е происходит из-за слишком высокого трения между ними, а также потому, что на старой направляющей нет выступа, к которому можно было бы прикрепить мой зажим.

Я не уверен, какая версия появилась после какой, поэтому предполагаю, что самая старая версия находится слева.

А. Старая версия — несовместима.

Б. Средний — совместимый

C. Новейший — совместимый

Судя по моему тесту

Насколько легко он скользит с помощью зажима при заданных размерах

Короткий ящик:
Н=70,8; Ш=12,7
Высокий ящик:

Легкость скольжения: 5/10.

Короткий ящик:
Н=70,3; Ш=12,5
Высокий ящик:
Н=130,5; Ш=12,5

Легкость скольжения: 10/10.

Короткий ящик:
Н=70,8; Ш=12,7

Легкость скольжения: 2/10

Примечание. Вам нужно будет распечатать прототип этой версии.

Примечание. Поскольку эта версия имеет шероховатую текстуру, скольжение не будет таким плавным, как в новой версии.

Примечание: боковые стороны гладкие, ящик легко выдвигается, как показано на видео.

Распечатать:

Короткий ящик — допуск 0,3.stl

Короткий ящик.stl

**Для старой версии имеется прототип тестовой модели. Вставьте напечатанный язычок в паз, как показано ниже.
Вы можете попробовать и сказать мне, работает ли он правильно.

***Возможно, вам будет полезно использовать смазку из ПТФЭ для пазов направляющих.
