Идеальный сухой контейнер для зерновых культур......

ПРИМЕЧАНИЕ. Несмотря на то, что эта версия системы сухого бокса все еще используется многими людьми, она устарела в пользу обновленной здесь:

Моя предыдущая модель сухого ящика с нитью стала более популярной, чем я когда-либо мог себе представить, и, приняв множество замечательных предложений по улучшениям и новым функциям, я готов выпустить эту обновленную версию.

Эта новая система имеет несколько вариантов и опций, из которых вы можете выбирать. Я постараюсь перечислить их все ниже, но наиболее полный обзор всего, что вы можете сделать с этими сухими ящиками, можно найти в этом плейлисте на YouTube:

Аппаратное обеспечение

Помимо напечатанных деталей вам понадобится некоторое оборудование. Ниже приведены ссылки Amazon на товары, которые я использовал. Большинство из этих деталей являются довольно распространенными и продаются различными брендами, поэтому обязательно присмотритесь к ним, чтобы получить лу��шее предложение. Контейнеры для круп сами по себе, возможно, являются самой трудной альтернативой; вам нужны те, которые имеют форму шестиугольника на стороне крышки, противоположной отверстию.

Контейнеры для хранения: https://amzn.to/4f6PgdU

Подшипники: https://amzn.to/4l9Lrrp

Гигрометры: https://amzn.to/46iyXXw

Муфты Боудена: https://amzn.to/3A3yBI3

Винты и гайки М3х8: https://amzn.to/46iuUdV

Осушитель: https://amzn.to/3YgGhkA

Обратите внимание, что некоторые из перечисленных выше элементов являются необязательными и зависят от того, какие функции вы хотите включить в свои сухие боксы. Контейнеры для хранения, подшипники и муфты Боудена необходимы для всех версий.

Основная система

Чтобы собрать самый простой сухой бокс, вам нужно будет распечатать все из папки Core System — одно основание, четыре держателя осей, две оси, уплотнение крышки, соединительную гайку и соединительную крышку. Все STL загружаются в рекомендованной для печати ориентации, и единственное, что нуждается в опорах, — это ось. Если вы планируете использовать дополнительную систему активной сушки, вам нужно печатать все с помощью нити, выдерживающей более высокие температуры (я использую ASA для своих сухих боксов), но если вы не используете активную сушку, подойдет стандартный PLA.

Чтобы собрать:

Снимите пластиковый клапан, прилагаемый к крышке контейнера.

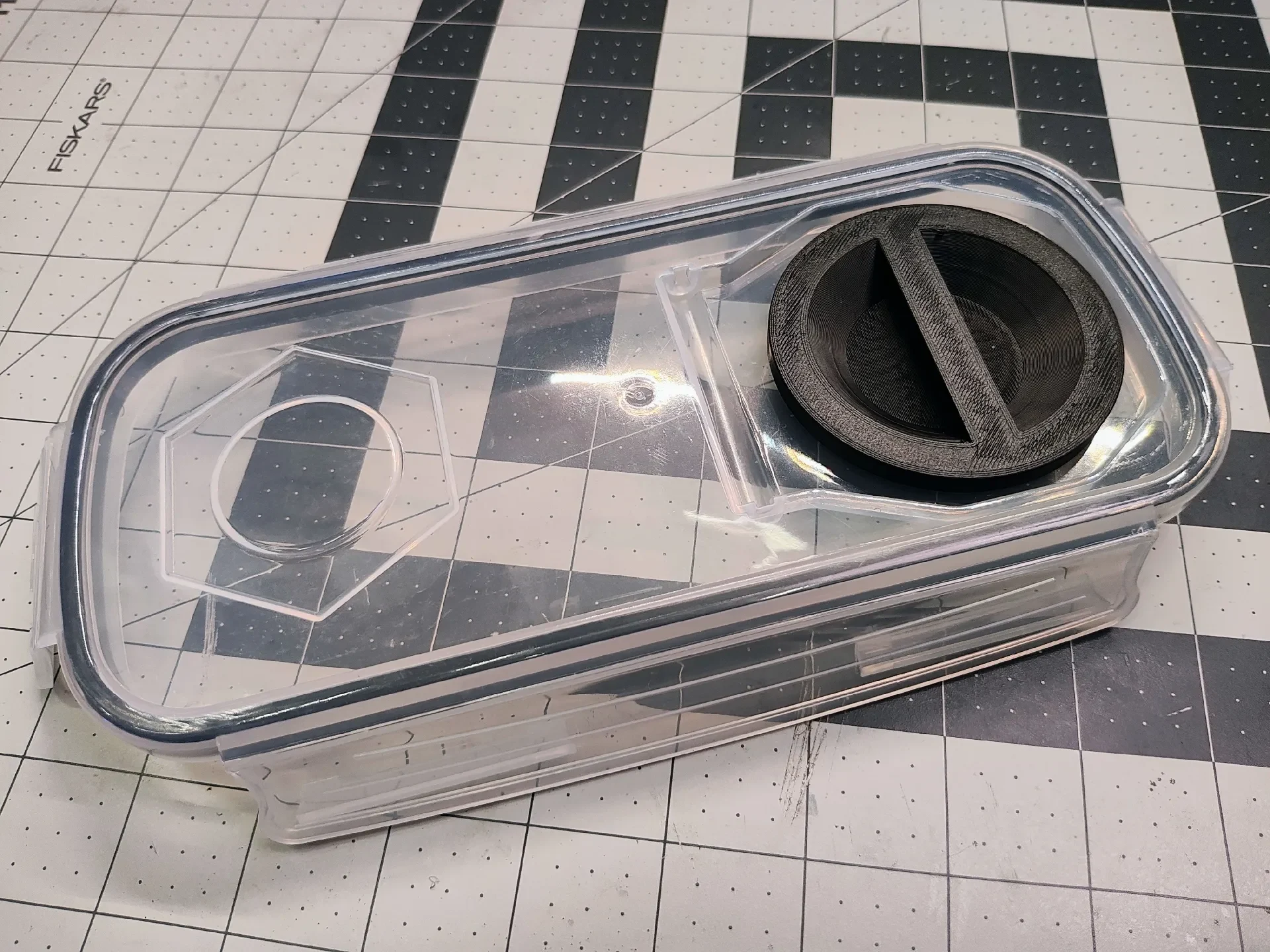

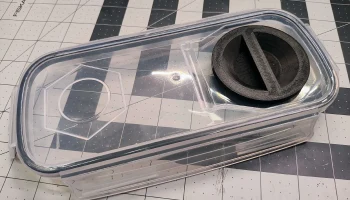

Вставьте печатный уплотнитель крышки в круглое отверстие в крышке.

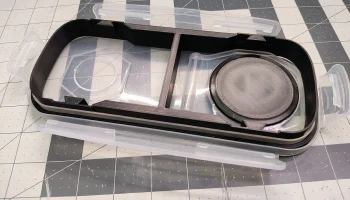

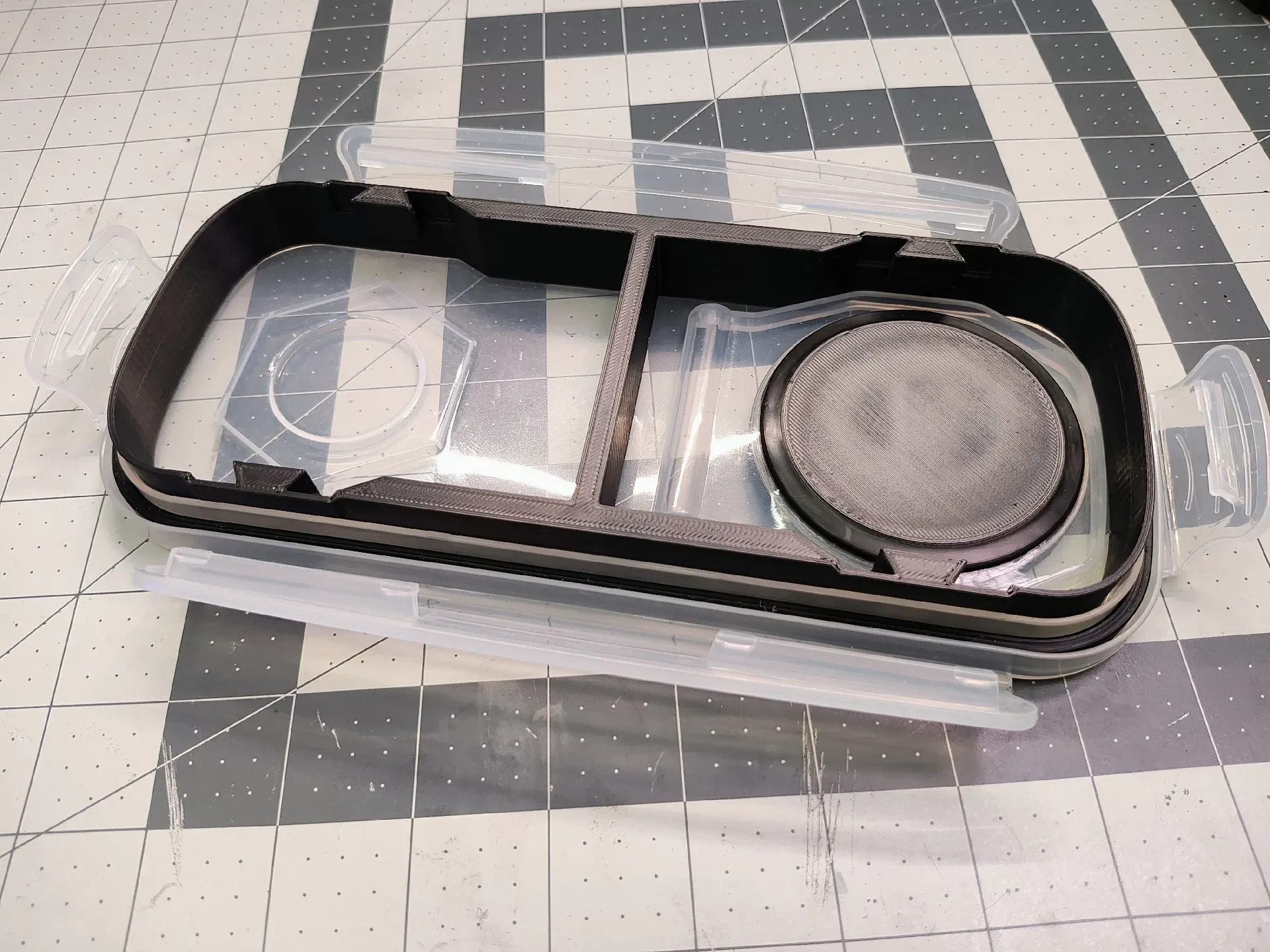

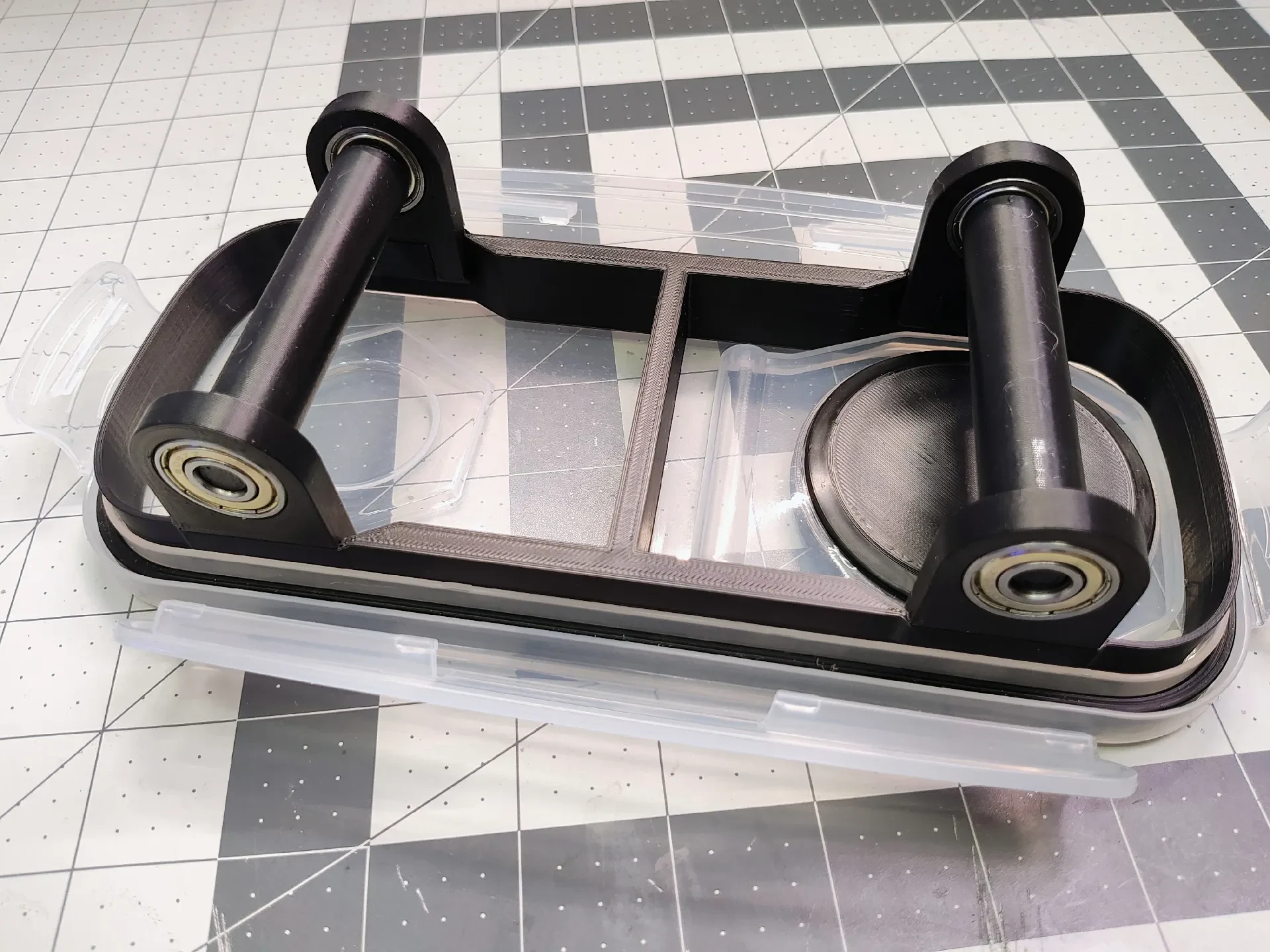

Переверните крышку вверх дном и вставьте в нее распечатанную основу.

Вставьте подшипник в каждый из напечатанных держателей оси.

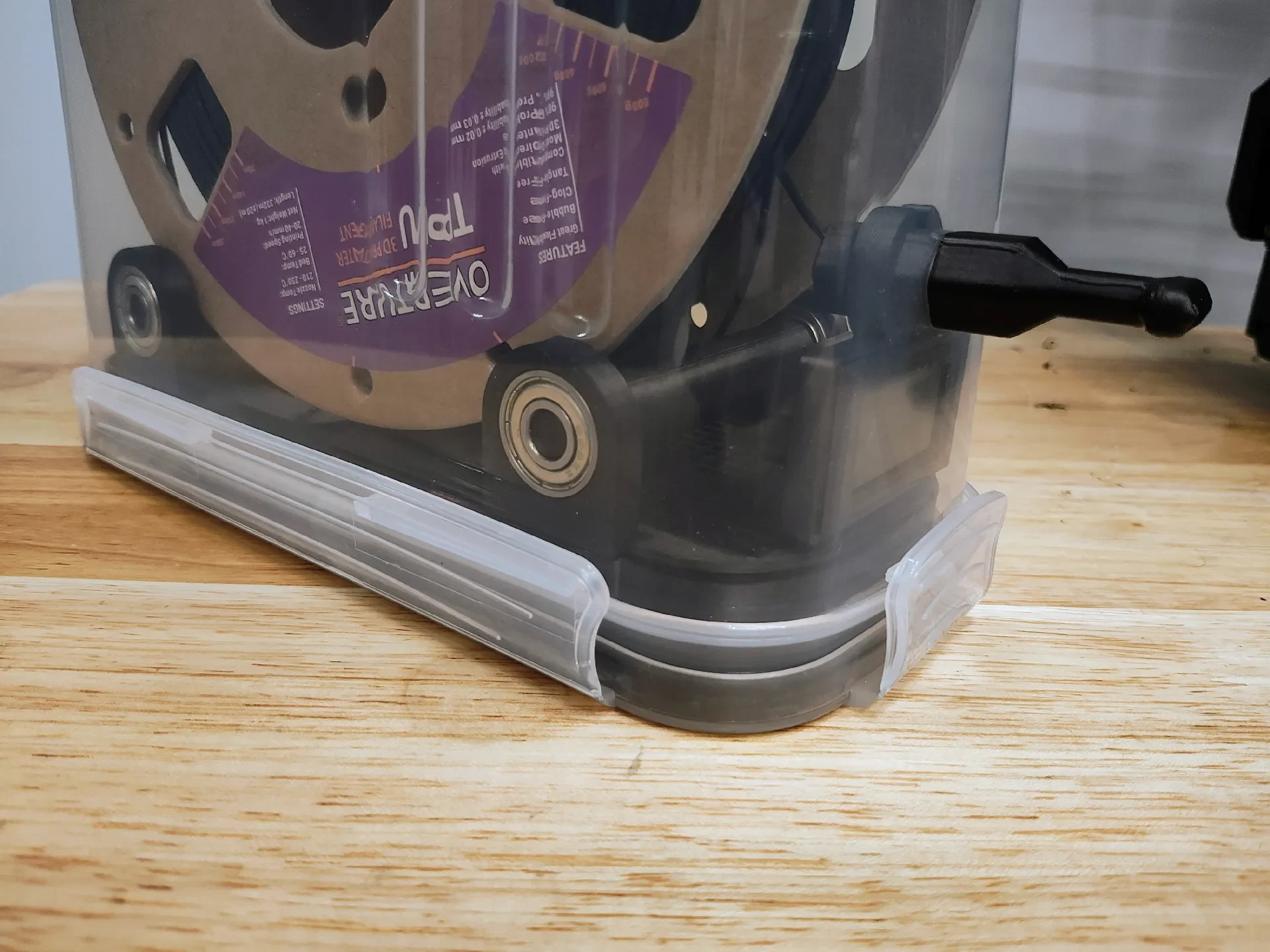

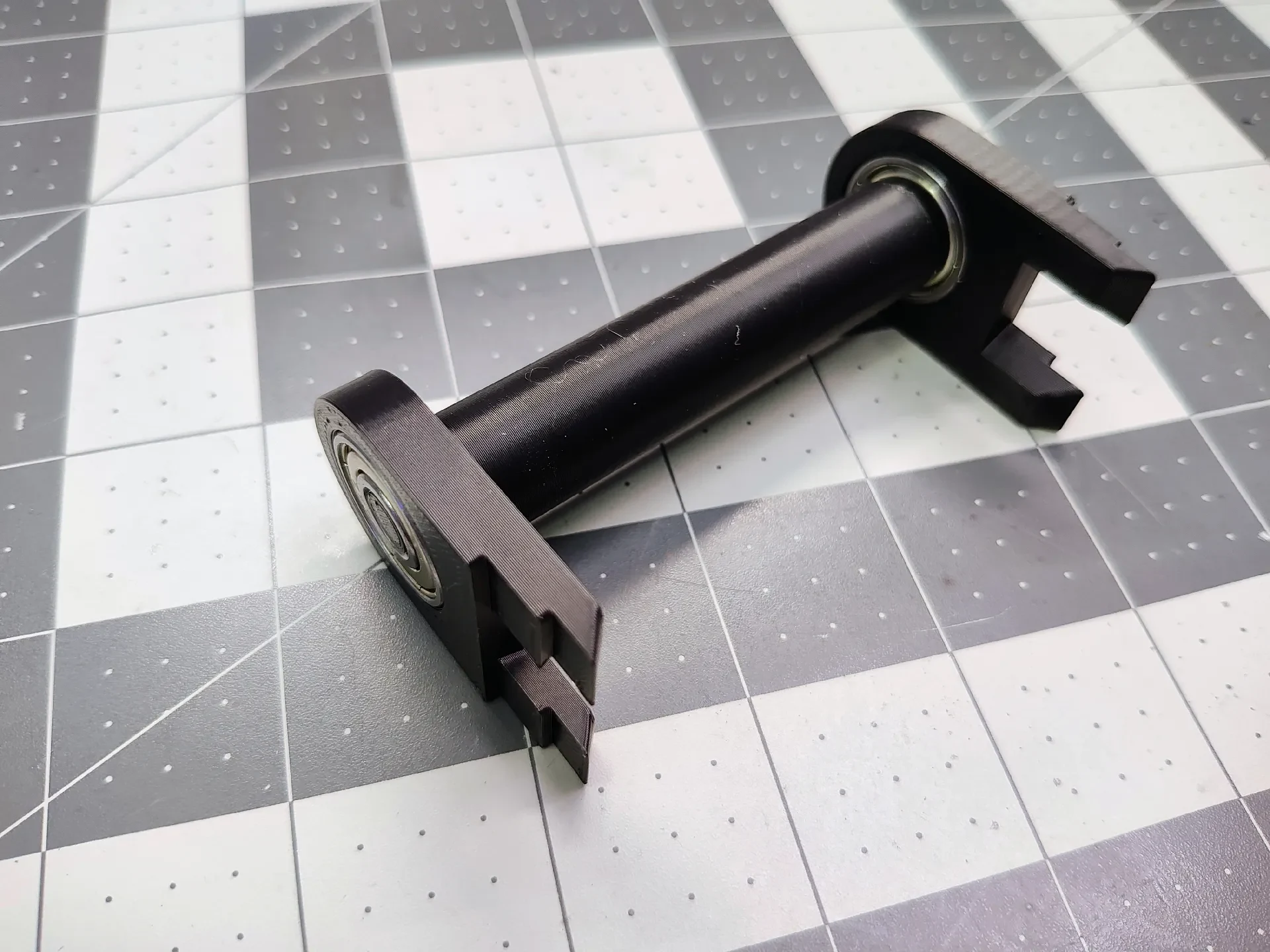

Установите по одному держателю оси с подшипником на каждом конце оси.

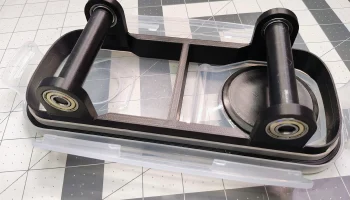

Вставьте узлы осей в основание

Просверлите отверстие диаметром 10 мм (3/8 дюйма) в корпусе контейнера. Я включил распечатанную деталь «приспособление для отверстия муфты», чтобы помочь выровнять отверстие. Посмотрите прилагаемые изображения, чтобы увидеть пример того, как это выстроить.

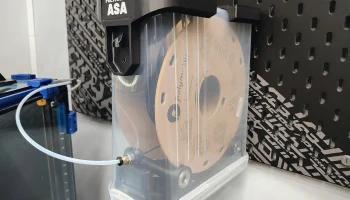

Вставьте муфту Боудена в отверстие и прикрутите напечатанную крышку муфты изнутри контейнера.

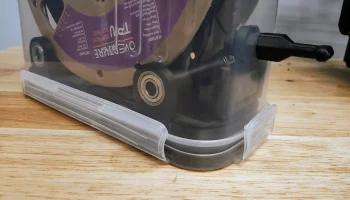

Поместите катушку с нитью на основание, пропустите нить через соединитель и соедините контейнер вместе.

Вставьте конец нити в напечатанный колпачок соединителя и прижмите его к соединителю.

Дополнительные детали

Вы можете добавить функции в основную систему, использ��я некоторые дополнительные части:

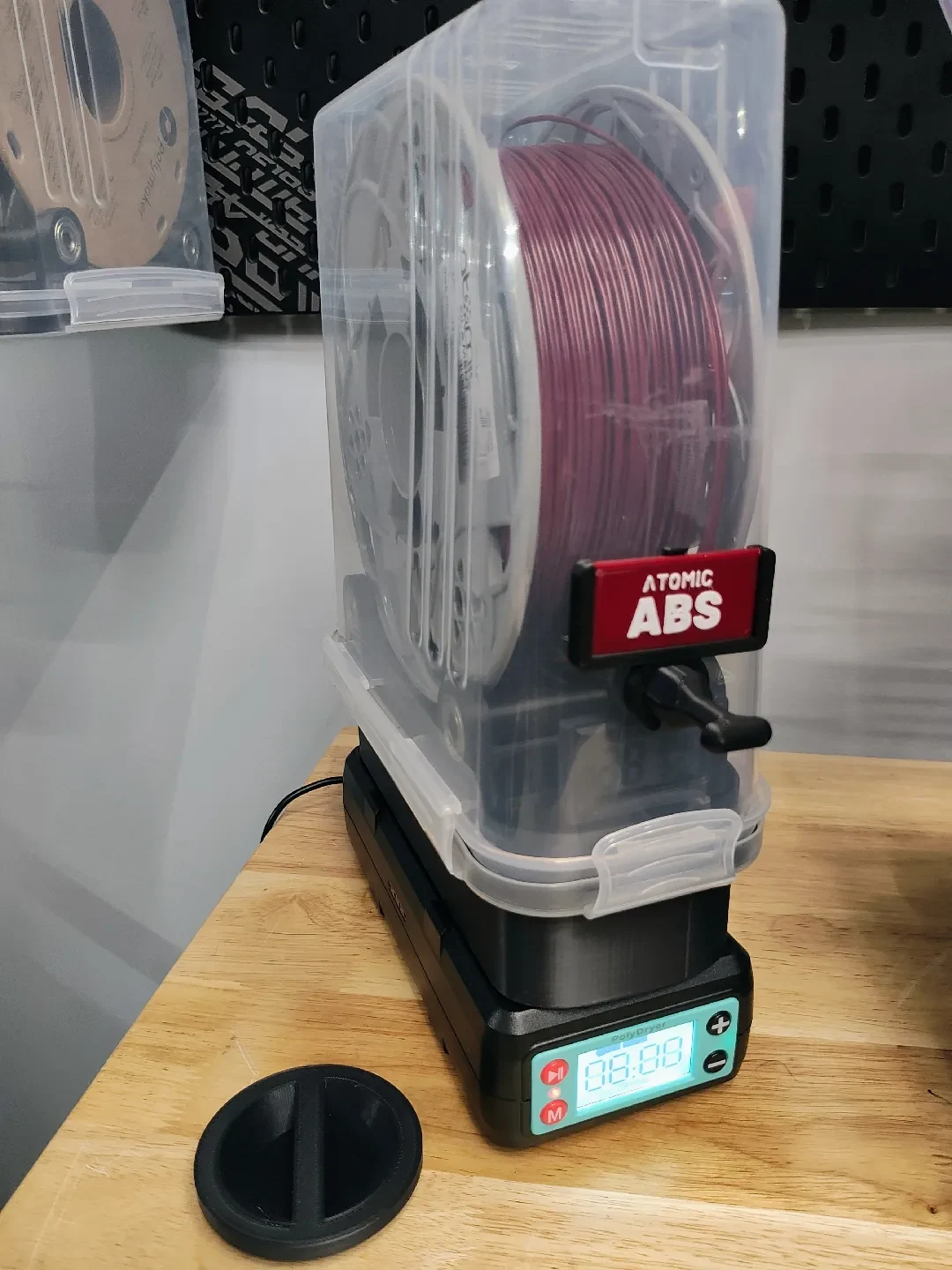

Крышка основания устанавливается на основание перед установкой узла оси на место. Его можно использовать для содержания рыхлого влагопоглотителя. Вы можете использовать одну крышку основания и заполнить половину основания влагопоглотителем или распечатать две крышки основания и заполнить всю основу. Обратите внимание: если вы планируете использовать опцию активной сушки, я рекомендую помещать влагопоглотител�� только в заднюю половину основания, чтобы круглое отверстие было легко доступно для насадки для сушилки.

Держатель гигрометра позволяет разместить гигрометр внутри контейнера. Он нажимается на соединительную гайку.

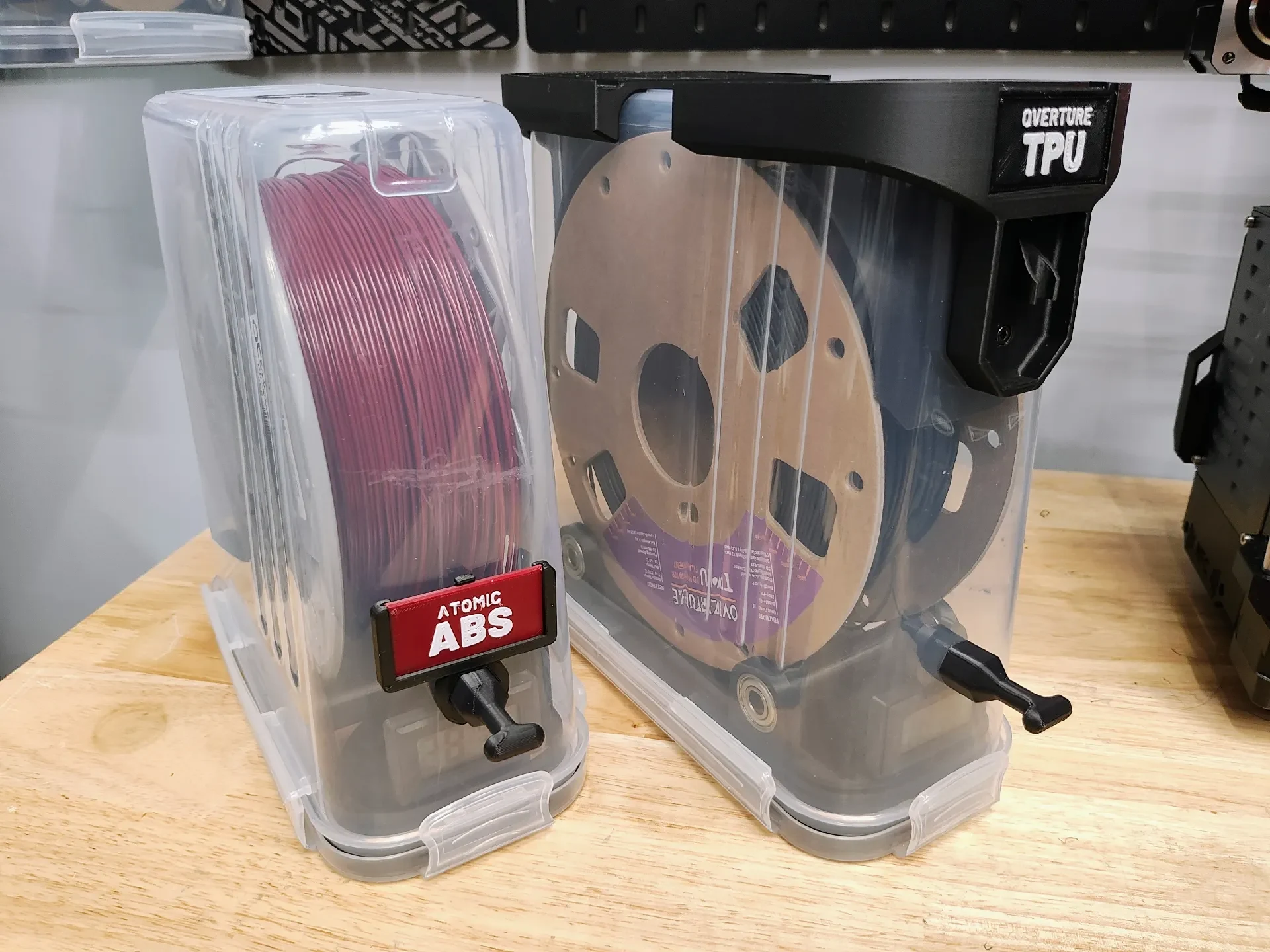

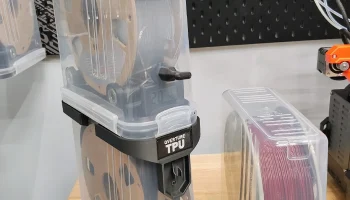

Держатель бирки позволяет распечатать бирку для маркировки вашей нити. Бирка вставляется в держатель, а держатель прижимается к крышке соединителя.

Примеры таких вариантов показаны на прилагаемых фотографиях.

Расширенная система

Расширенная система добавляет несколько дополнительных функций:

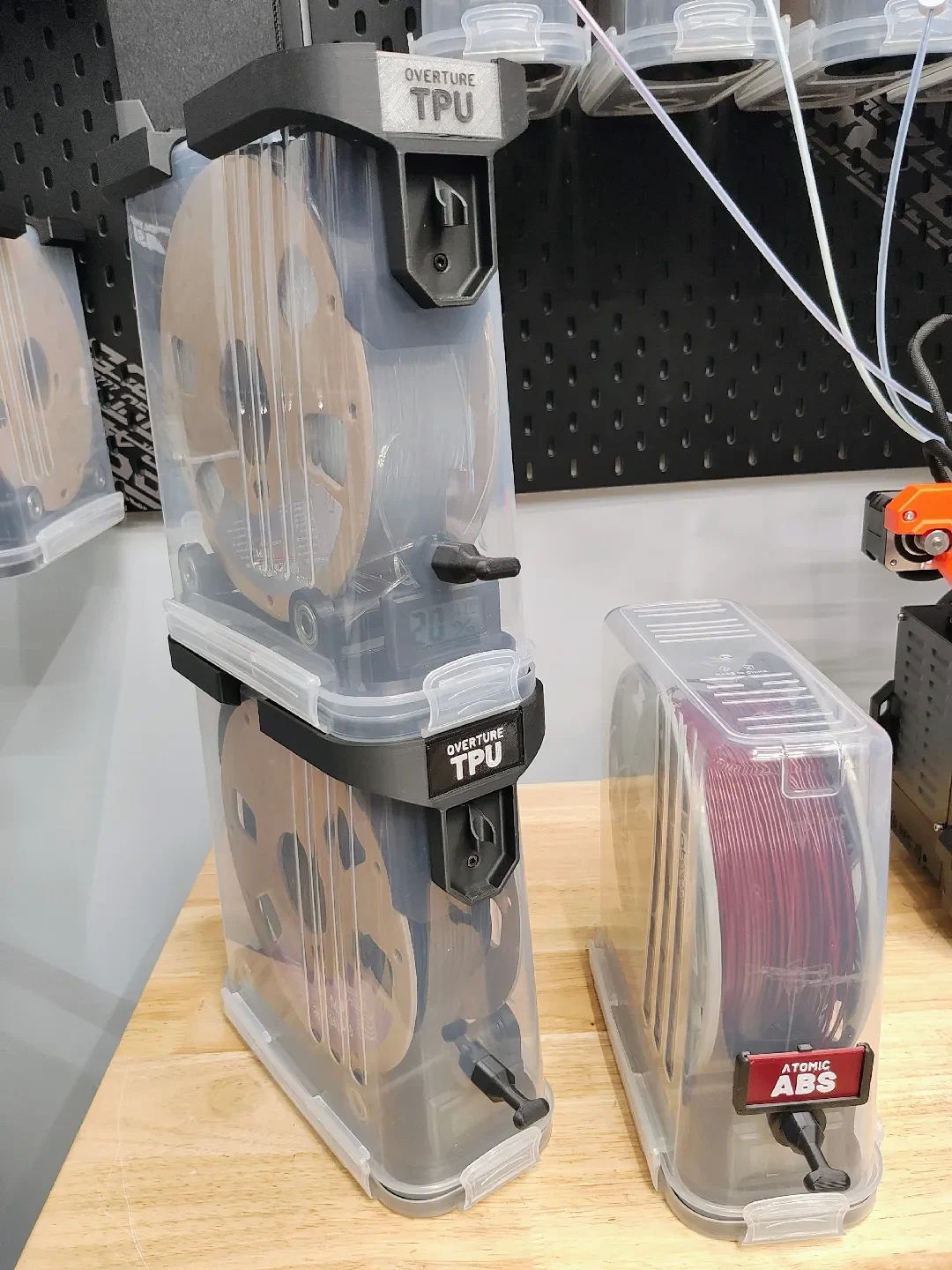

Штабелирование. Дополнительные напечатанные детали создают плоскую платформу сверху каждого контейнера, что обеспечивает идеальную штабелировку.

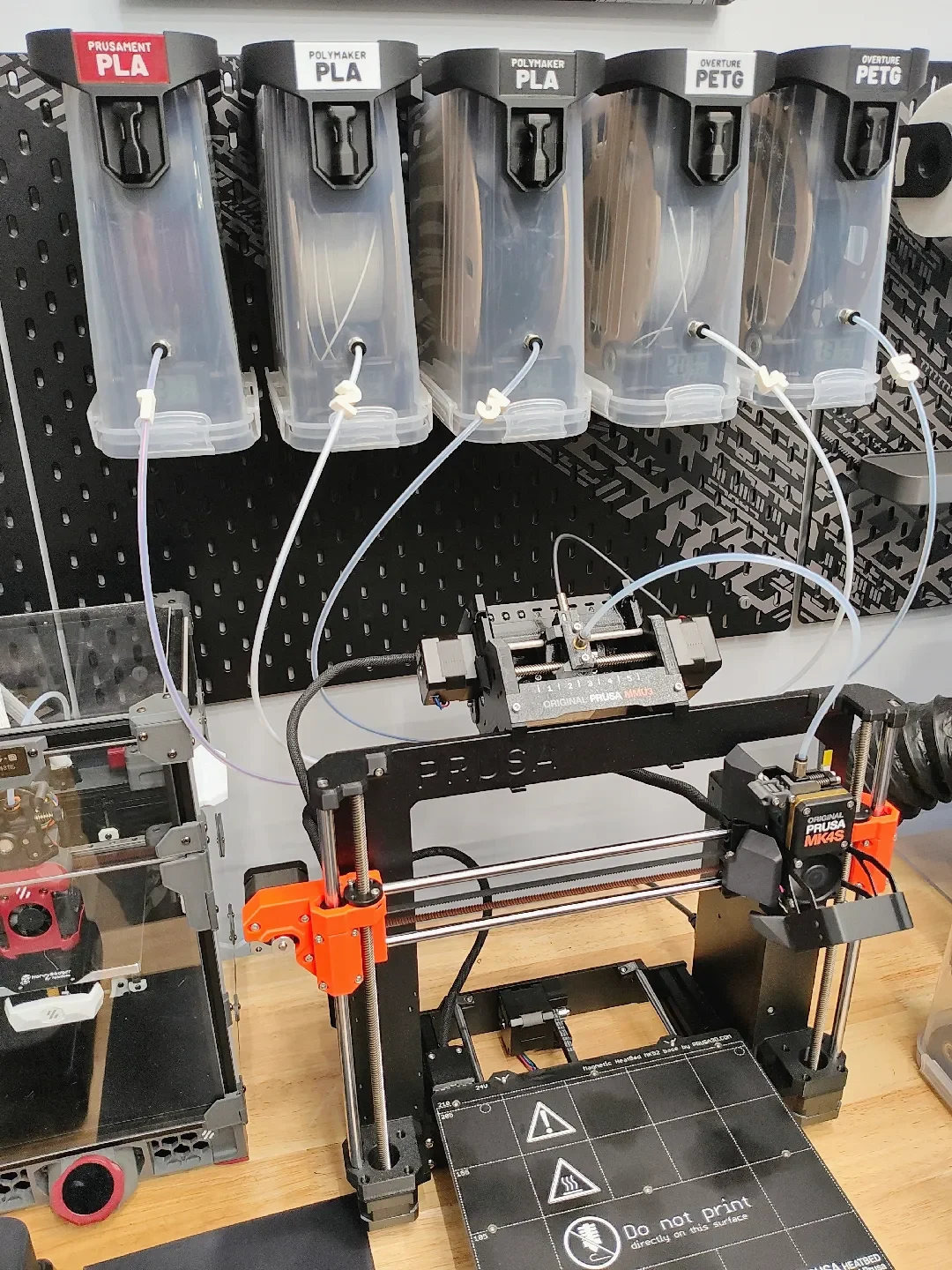

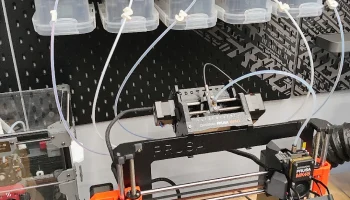

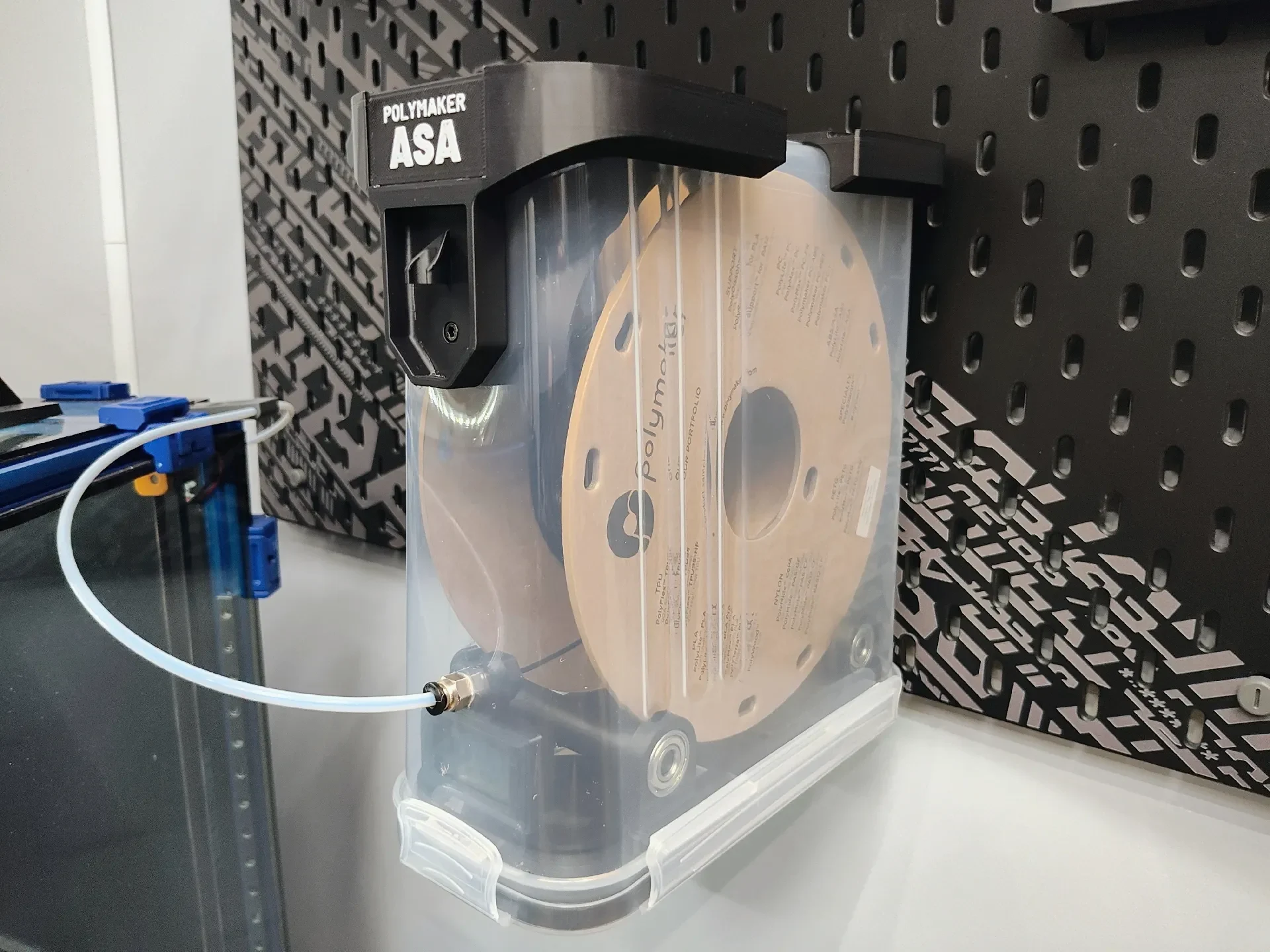

Настенный монтаж. Используя прилагаемые монтажные направляющие к выбранной вами организационной системе, вы можете повесить контейнеры.
