Монтажная крышка для электрического осушителя воздуха Rosahl

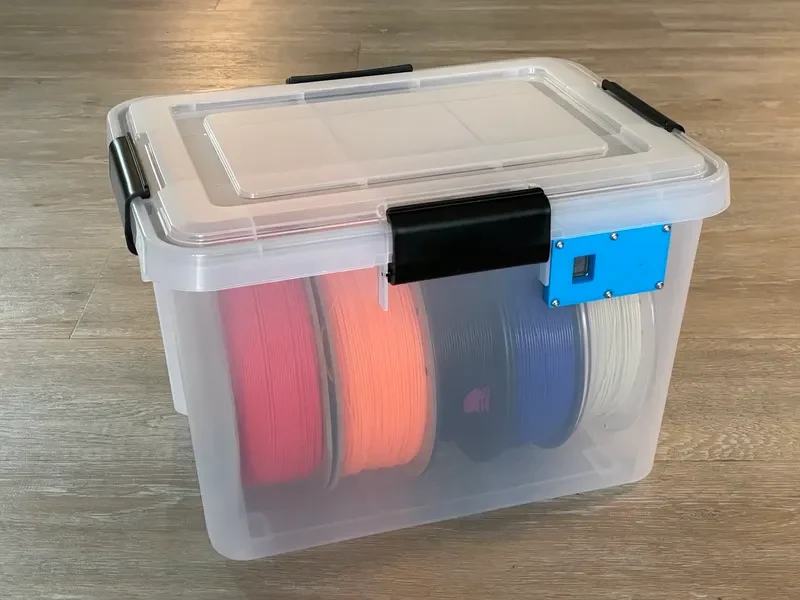

Это монтажная крышка/рама для мембраны электрического осушителя Rosahl M-1J1R, которую можно использовать для сухого бокса с нитью объемом около 20-30 л для нескольких катушек. Вместе с модулем питания USB-C это удобное решение для сухого хранения с низким энергопотреблением.
Принцип работы
В основе осушителей Rosahl лежит твердотельная полимерная мембрана. При подаче напряжения 3 В постоянного тока влага на одной стороне раз��агается на ионы водорода и кислорода. Ионы водорода проходят через мембрану и воссоединяются с кислородом воздуха, снова образуя влагу на другой стороне и разряжаются. Осушители Rosahl компактны, не требуют технического обслуживания и потребляют очень мало энергии.

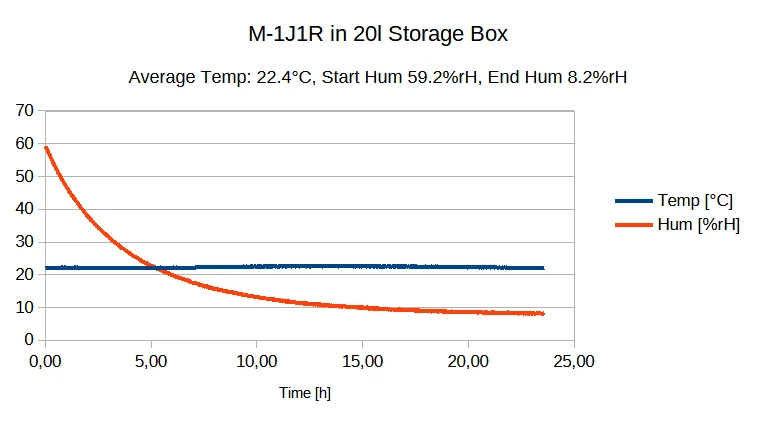

Мембрана Rosahl M-1J1R подходит для хранения нескольких катушек с нитями в контейнере объемом около 20-30 л. Для предварительно высушенных катушек с нитями (особенно катушки из картона содержат достаточно высокую влажность) непрерывное хранение при температуре ок. Достижима 15% относительной влажности и меньше.
Печать

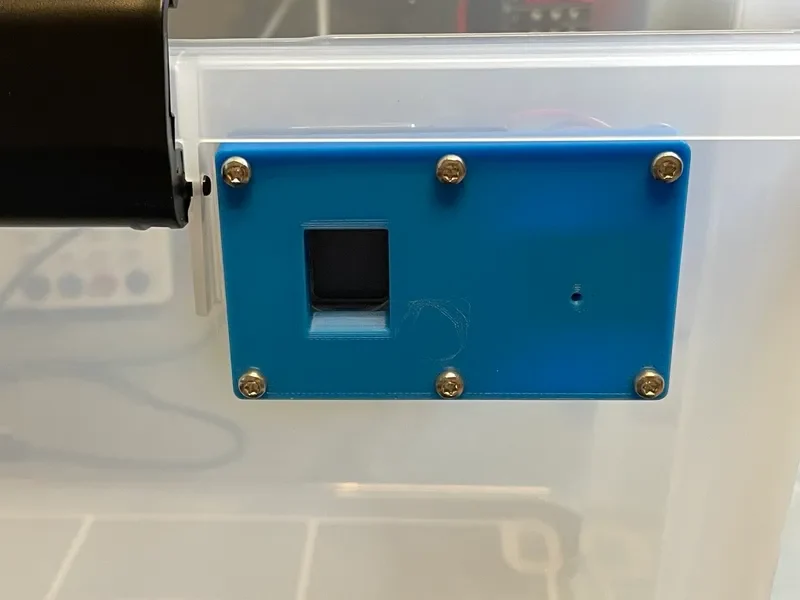

Обложка представляет собой единую деталь и может быть напечатана без каких-либо поддержек. Я печатал с помощью Overture PLA Professional на принтере Prusa Mini+. Вместе с моделью STL доступны файл .3mf и предварительно нарезанный файл .bgcode.
Сборка/Монтаж
Крышку можно удерживать в перевернутом положении в желаемом монтажном положении для разметки монтажных отверстий. Я обнаружил, что лучше всего просверлить первое отверстие, а затем вставить в него винт, чтобы зафиксировать положение, а затем использовать крышку для сверления последующих отверстий. Я использовал сверло диаметром 3,5 мм, чтобы компенсировать небольшой допуск при сверлении отверстий.
Далее необходимо просверлить отверстие для кабелей. Его положение — в центре четырех окружающих монтажных отверстий, см. рисунок, поэтому его легко разметить. Не сверлите отверстия диаметром более 5 мм, чтобы обеспечить надлежащую герметизацию резинового уплотнительного кольца.
Наконец, нужно разметить большее отверстие для мембраны и вырезать его, например, с помощью дремеля с отрезным диском. В качестве альтернативы можно просверлить круглое отверстие в центре области мембраны, например, ступенчатым сверлом диаметром до 20 мм. Прокладка М-1J1R достаточно большая.
В крышке имеется отсек для модуля питания USB-C. Припаяйте два кабеля к задней стороне модуля питания и пропустите их через отверстие и уплотнительное кольцо. Альтернативно вы можете припаять контактный разъем.

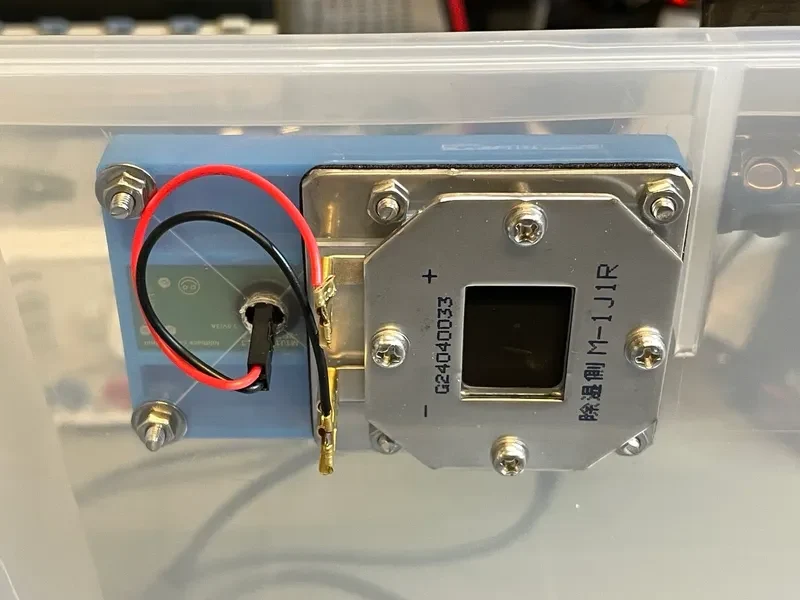

Контактные выводы мембраны M-1J1R довольно большие и пайка непосредственно к ним затруднительна. Удобнее использовать плоские разъемы под углом 90° (см. список деталей ниже). Они изначально предназначены для обжима кабеля, но маленькие провода не могут быть хорошо обжаты, а кабели, которые нельзя хорошо обжать, слишком велики, чтобы пройти через кабельное отверстие и уплотнительное кольцо. Лучше всего припаять кабели к плоским разъемам, что работает намного лучше, чем пайка непосредственно к мембранным контактным клеммам.
Необходимые детали
Мембрану осушителя Rosahl M-1J1R можно приобрести здесь, а модуль питания USB-C — здесь.
Уплотнительное кольцо для ввода кабеля (внешний/внутренний диаметр 10/6 мм, ширина 2 мм): https://www.amazon.de/gp/product/B07JGCGQGT/
Ящик для хранения на 20 л: https://www.amazon.de/gp/product/B07P4SC8TQ/ (я предпочитаю их часто используемым коробкам Ikea Samla, потому что они оснащены приличным уплотнением/прокладкой.)
Плоский разъем 4,8 мм: https://www.amazon.de/gp/product/B07GRH2Y71/
Плоский разъем 6,3 мм: https://www.amazon.de/gp/product/B07BDNR5CQ/
Винты M3x20 плюс гайки/шайбы (длина будет зависеть от толщины стенок используемого короба)
дополнительный гигрометр: https://www.amazon.de/gp/product/B0BXRDWYG2/ (я предпочитаю их обычно используемым более дешевым черным, поскольку они измеряют относительную влажность до 10% и используют более простую в использовании батарею CR2032 вместо этих элементов из оксида серебра LR)
Комплект с мембраной M-1J1R, модулем USB-C и вышеперечисленными деталями (кроме коробки для хранения) доступен здесь.
Комментарии
Да, мембраны Rosahl недешевы, но они невероятно эффективны, когда дело доходит до энергопотребления менее 1 Вт в непрерывном режиме. Я оставляю их включенными 24 часа в сутки, 7 дней в неделю, без необходимости повторной сушки катушки в обычной сушилке накаливания или в духовке, что бесполезно.
