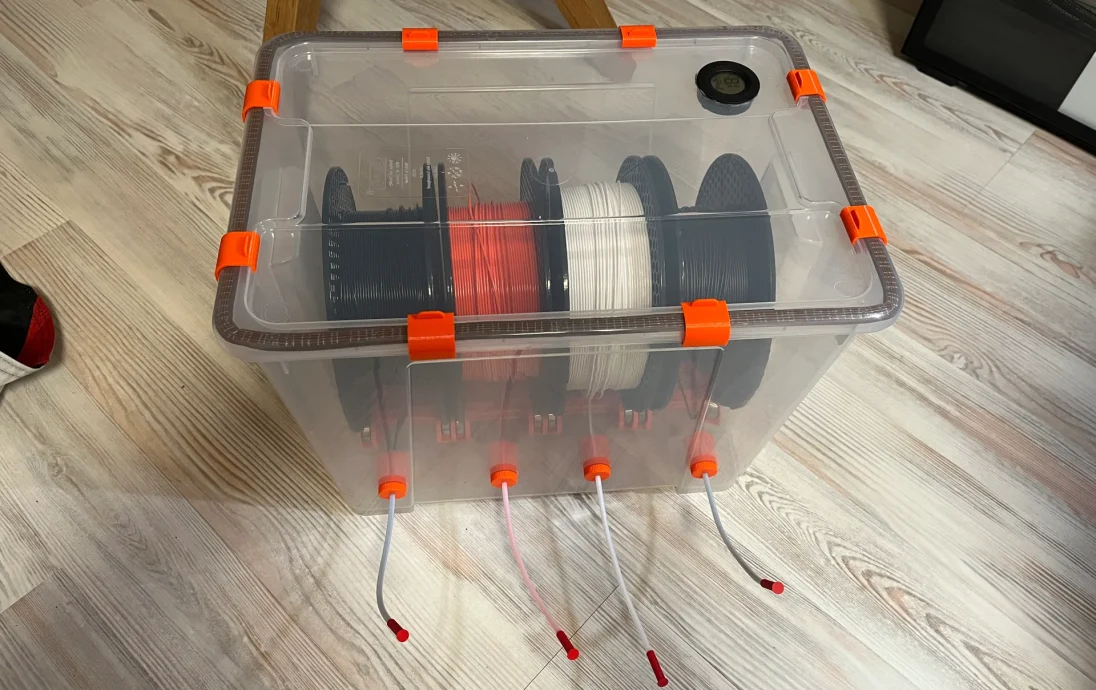

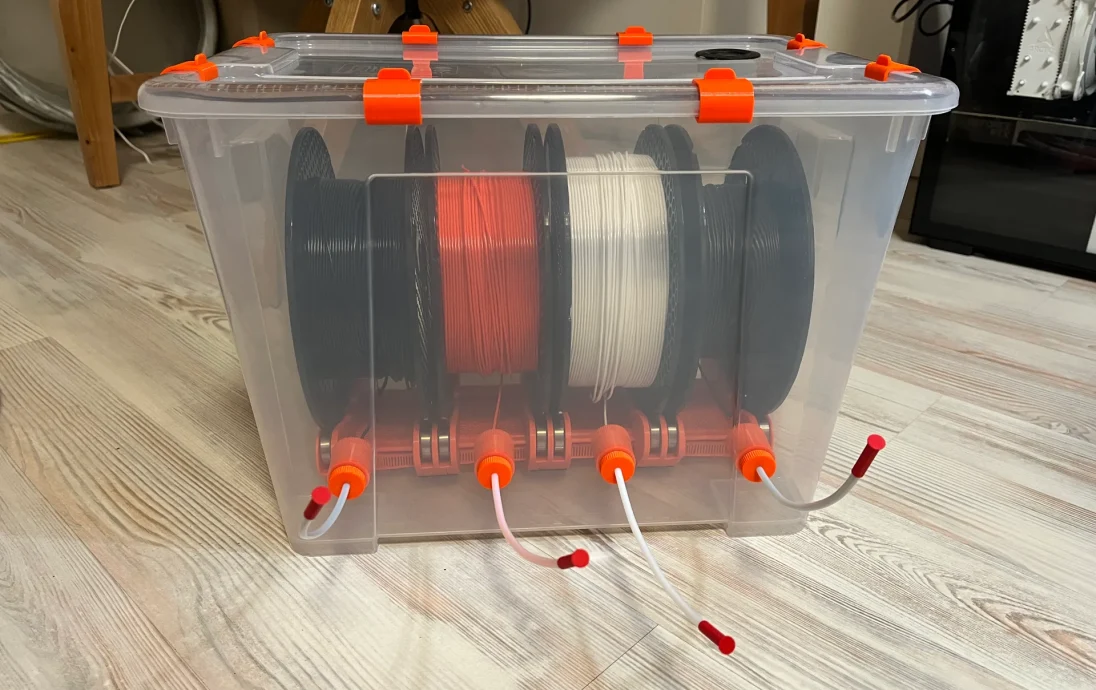

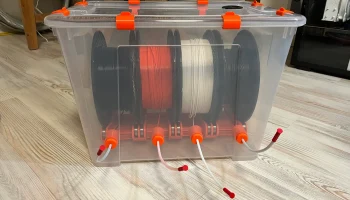

Сушибокс на 4 катушки (на базе Ikea Samla 22л)

Редактировать: я также попробовал здесь другой подход: давайте построим… Drybox v2! Рен | Скачать бесплатно STL-модель | Printables.com

Вы можете найти множество отдельных деталей, видеороликов или сообщений в блогах, посвященных сухим боксам. Когда я понял, что у меня проблемы с натягиванием отпечатков PETG из-за скопившейся влаги, я просмотрел многие из них, распечатал, экспериментировал, по сути, пытался объединить все эти знания, чтобы создать идеальный сухой ящик на основе самлы. Такой сухой бокс будет очень полезен, если вам нужно хранить еще более чувствительные к влаге материалы, такие как нейлон, ТПУ и другие. Результатом является проверенная конструкция сильфона, которая уже несколько месяцев держит мои катушки на уровне около 19%. Это также позволяет мне быстро менять нити рядом с принтером, что вы делаете довольно часто с более чем 20 катушками нити.

Обновление: потребовался целый год, чтобы влажность в коробке поднялась до 30%, что значительно превзошло мои ожидания. Я первый раз высушила силикагель в первую годовщину. ЮММВ, оф.

Что вам нужно:
Икеа Самла 22л с крышкой (код Икеа 80102976)
пенопластовая уплотнительная лента для окон и дверей (фактически любой профиль, шириной около 1 см)
~70 см трубки из ПТФЭ
~250 г влагопоглощающего жемчуга (вы можете приобрести жемчуг, меняющий цвет, чтобы по внешнему виду узнать, пора ли его освежить)
обычные шарикоподшипники 608, 16 шт.
6x M3x24, 4x M3x12, 8x M3x8 винты
10 гаек M3
распечатать все части
опционально обычный круглый гигрометр

Помимо коробки Samla, вы обычно можете приобрести все детали в ближайшем магазине товаров для хобби или, если у вас есть свободное время, на AliExpress.

Печать:

Все напечатанные детали в основном представляют собой простые формы, вы можете распечатать их в основном с настройками по умолчанию, например, слоем 0,15-0,2 с заполнением 15% там, где это необходимо. Имеет смысл использовать PETG.

Сложите все это вместе:

Теперь я переделал оригинальный мини-держатель для катушек, чтобы он стоял выше и освобождал место для коробок, наполненных влагопоглотителем. Они собираются почти так же, как и оригинал, все винты и гайки крепятся сюда. При правильном соединении (это внешний+полный/полный+половина+половина+полный/… имена компонентов см. в 3mf...) дважды это выглядит так:

Два из них будут скреплены осевыми винтами в среднем наборе. В итоге вы получите это:

Вы также можете и должны сделать для них небольшие пенопластовые ножки из кусочков уплотнителя для крышки. Внизу сдвиньте две заполненные коробки с влагопоглотителем, но будьте осторожны: влагопоглотитель очень быстро портится на свежем воздухе, сделайте это в качестве последнего шага прямо перед тем, как закрыть крышку.

Из-за веса груза вам также придется приклеить простые ножки посередине днища, чтобы оно оставалось ровным. Здесь хорошо подойдет горячий клей. Это простая шайба высотой 12 мм, сделанная прямо в слайсере, здесь нет 3мф.

Нить покидает сухой бокс через простые печатные фитинги, которые также имеют внутреннюю камеру, которую можно заполнить средством для очистки от пыли (если вас это интересует, я пробовал и никогда не находил это действительно полезным). Кусок трубки из TPFE проходит через фитинг, его длина зависит от желаемого расстояния от принтера. На конце трубки также имеется заглушка, чтобы еще больше ограничить воздухообмен с внешней средой.

Конечно, крышка обязательно должна быть запечатана. В зависимости от клея, использованного для печати, правильное размещение ленты будет более или менее раздражающим, особенно в углах. Не стоит недооценивать этот шаг, именно он удерживает влагу, а влагопоглотитель может поглотить только это количество. Существуют зажимы, удерживающие крышку и сжимающие уплотнение, они основаны на обычном типе, циркулирующем здесь, но переработаны, чтобы они хорошо подходили и при этом позволяли легко надевать и снимать.

Наконец, вы можете разместить гигрометр где-нибудь, где вы сможете легко контролировать его. Вы можете проделать отверстие насквозь, если знаете, что сможете его как следует заклеить (здесь тоже подойдет горячий клей), или вы можете просто приклеить его изнутри. И, ну, если вы чувствуете себя немного анархистом, вы можете просто бросить счетчик в коробку, хотя это кажется не слишком практичным.

Прошло несколько месяцев с тех пор, как я построил это. Так что я уже знаю, что это хорошо работает
