Введение

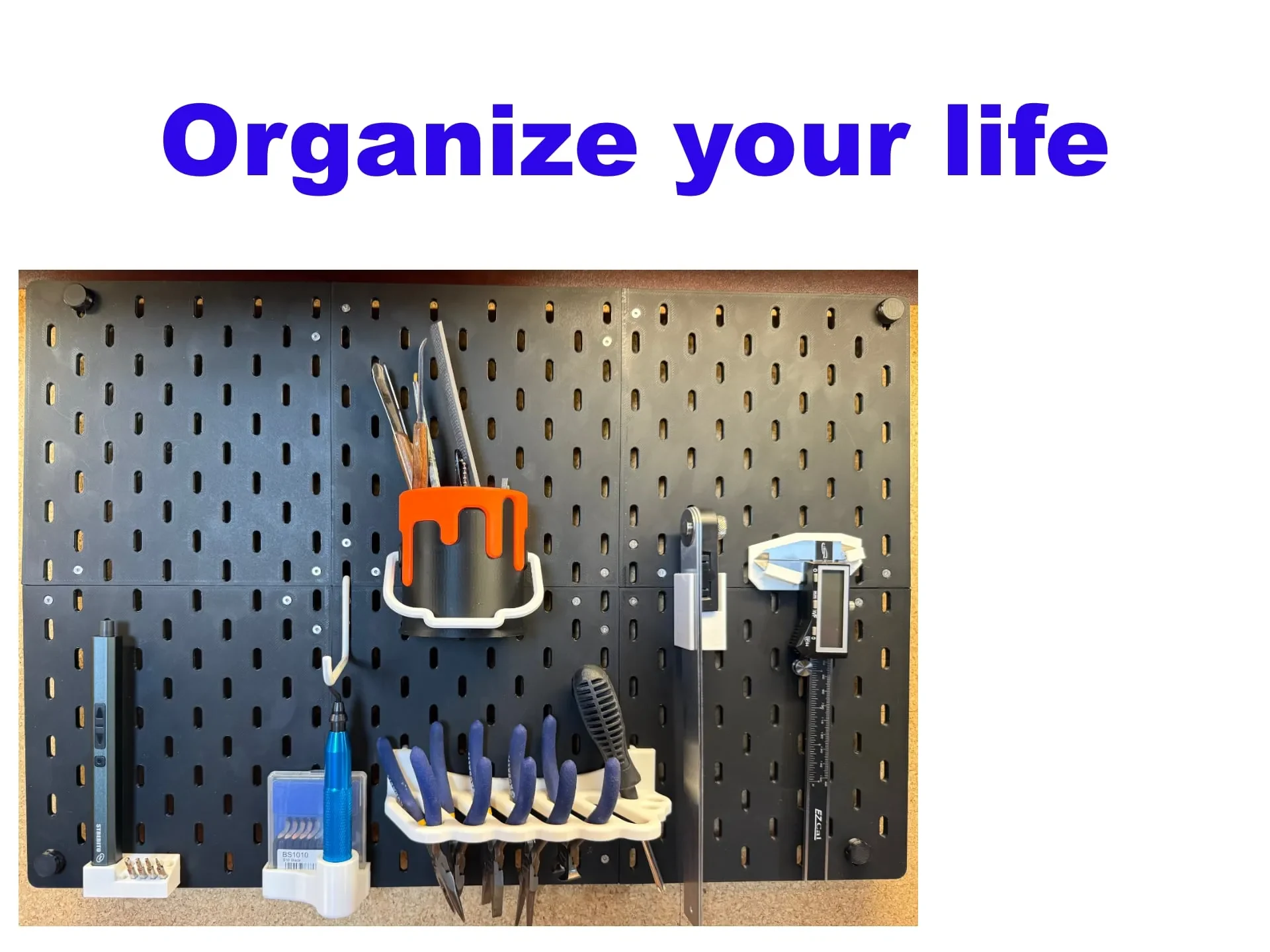

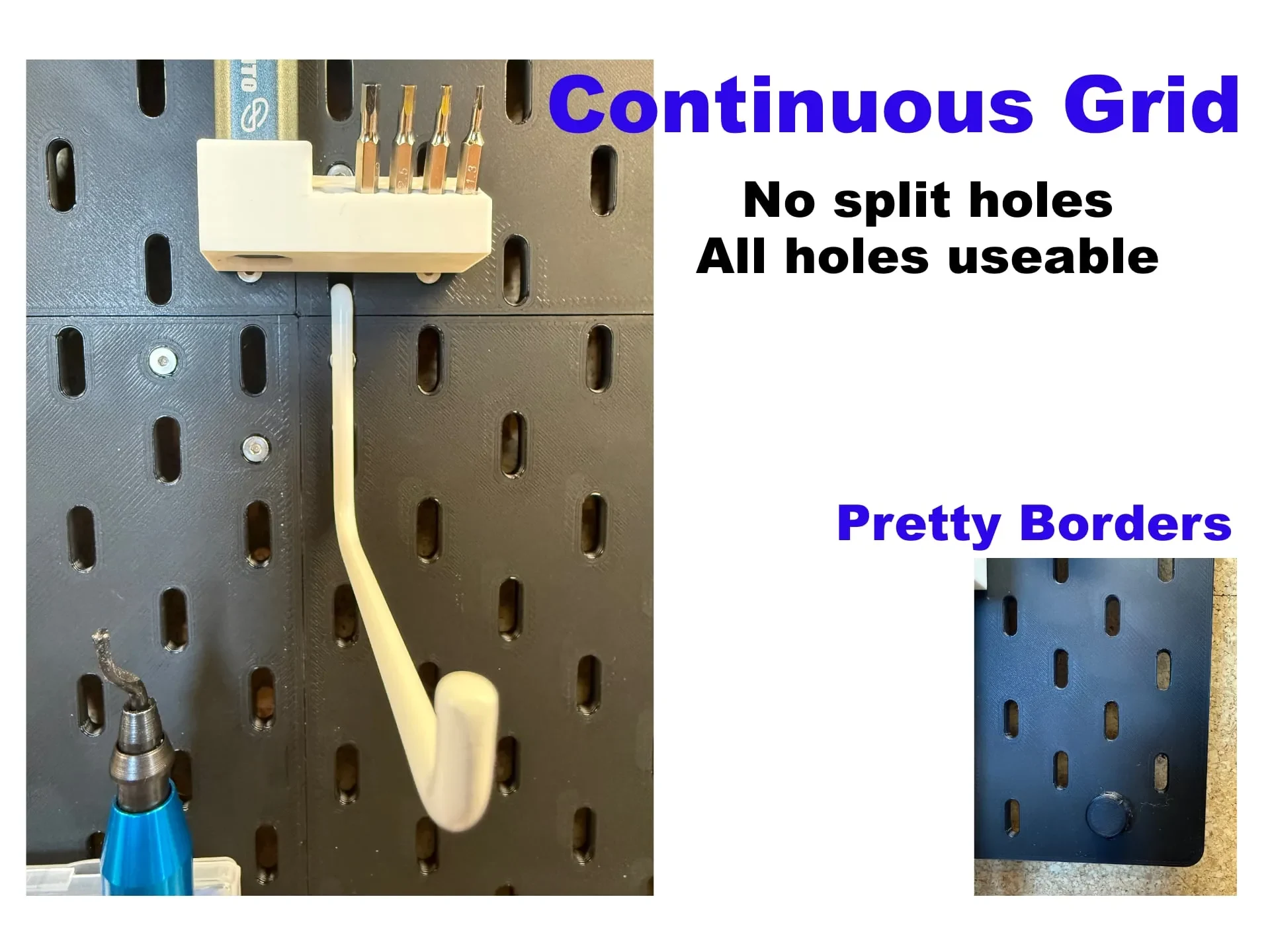

Во всех других модульных моделях Skadis, которые я обнаружил, отверстия либо отсутствуют, либо отверстия разделены по центру на швах. Мне не понравился этот образ, поэтому я создал свой собственный с нуля. Прежде чем я начну, здесь много документации не потому, что это сложная печать или сложная сборка, а потому, что она очень гибкая.

Нет опор
Простая сбор��а
Бесконечные возможности
В комплект входят:
Мини (небольшие кровати, например, Prusa mini)
Стандарт (стандартная кровать, например, Prusa MK4)
XL (большие кровати, например, Prusa XL)

ПРИМЕЧАНИЕ. Распечатайте инструкции ниже.

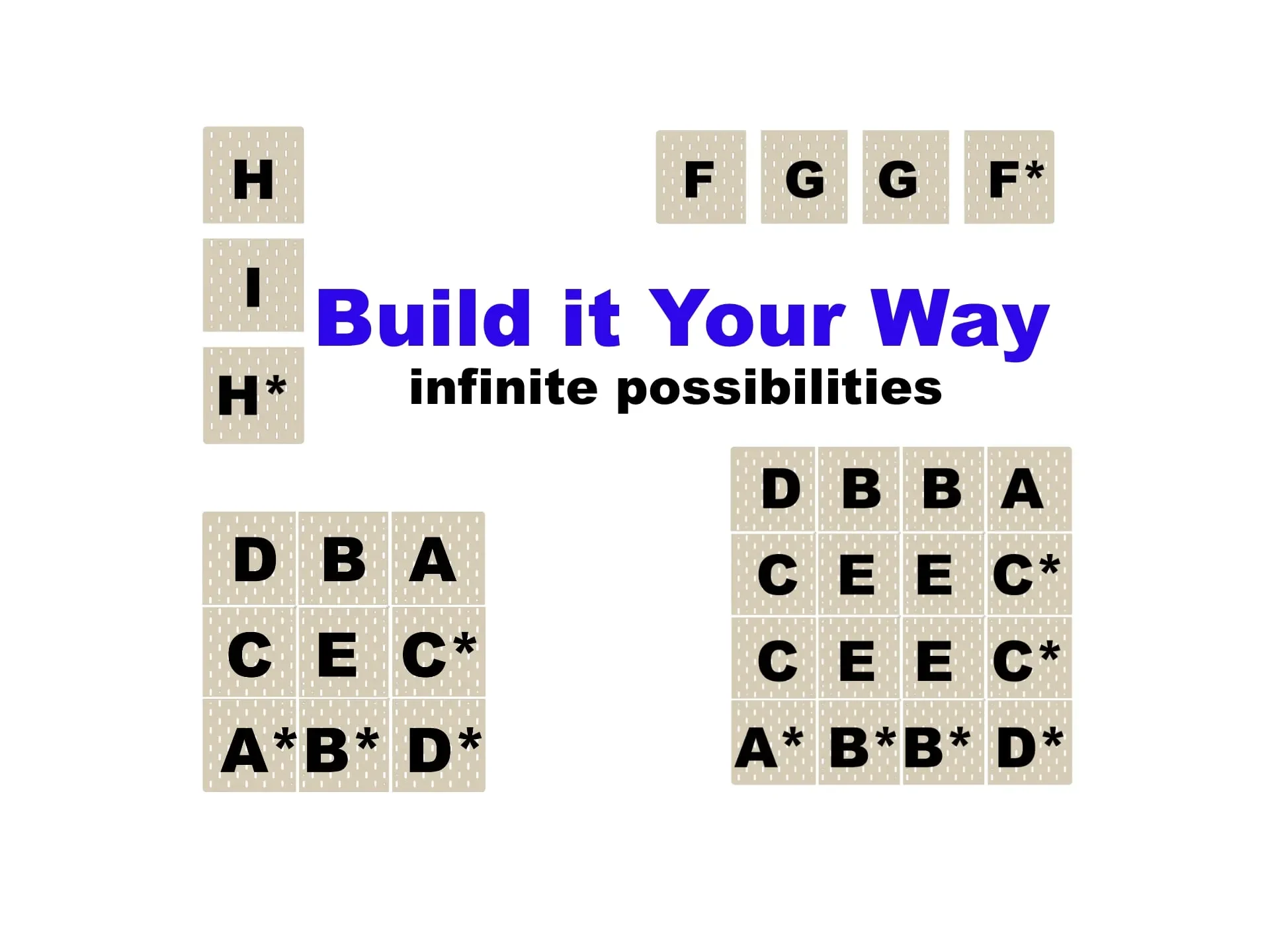

В этой модульной системе Skadis используется простая серия маркированных плиток и разъемов для создания бесконечно большой платы Skadis (и даже маленьких). Существует два набора плиток:

Набор 1

В первом наборе 5 основных плиток (AE) и 4 из них можно вращать (обозначены *), чтобы сформировать полную сетку с полями по всему периметру.

Самая маленькая конфигурация этого набора — это всего лишь 4 угла (2x A + 2x D), образующие сетку 2x2. Вы можете начать с этого и расширить позже.

��

Чтобы увеличить общий размер, достаточно добавить больше боковых плиток [B, C] и центральных плиток [E].

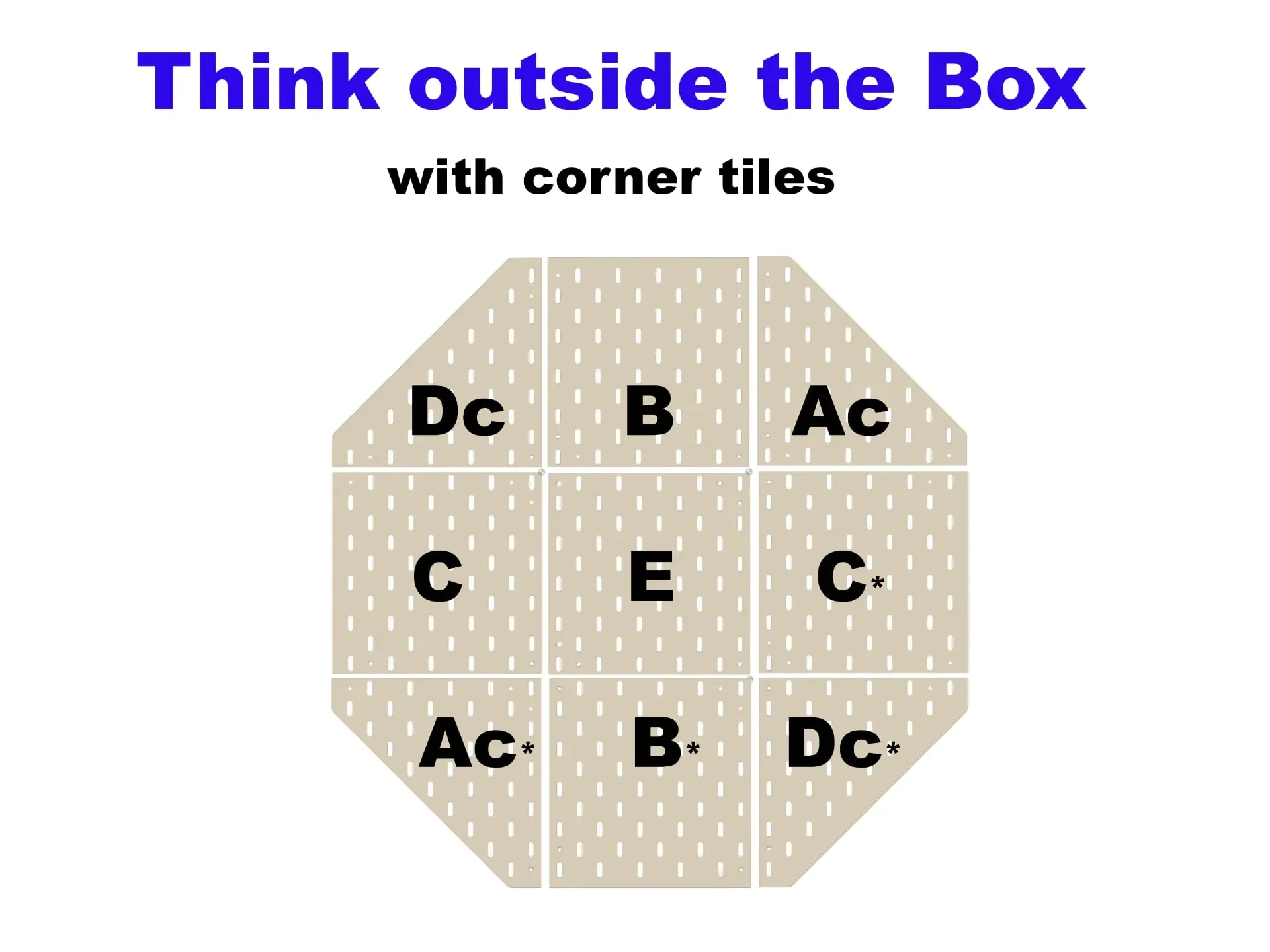

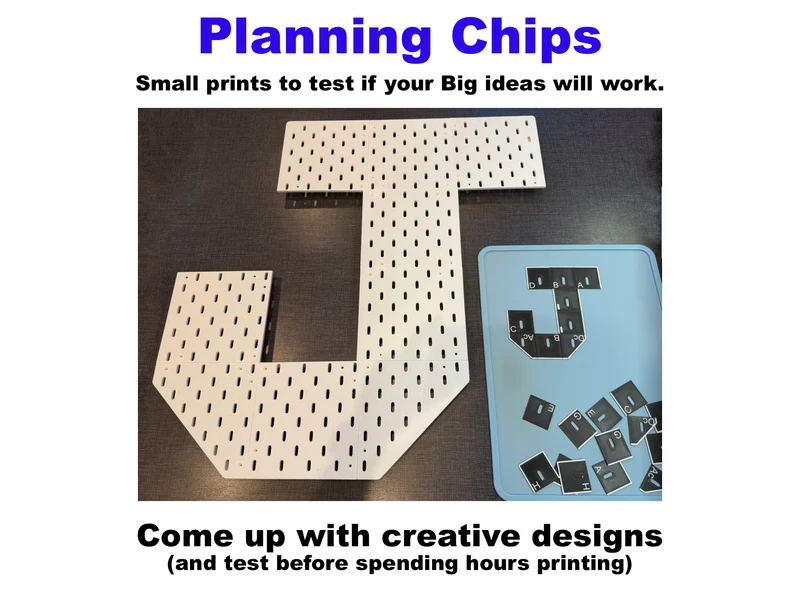

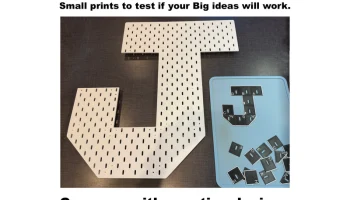

Думайте нестандартно с угловыми плитками (Ac/Dc)

Набор 2

Сделайте один столбец любой высоты,

или один ряд; все с красивой закругленной рамкой.

БОНУС: в комплект входит одиночная плитка с полной рамкой, если вам нужна только одна маленькая плитка.

Печать
Я печатал эти модели как с высотой слоя 0,20 с соплом 0,4, так и с высотой слоя 0,40 с соплом 0,6, ни с тем, ни с другим проблем не возникло.
Никакие опоры не требуются для каких-либо деталей в их расчетном положении:
Плоские по бокам для разъемов
Лицевой стороной вниз (этикетка и отверстия для соединителей вверх) для плиток.
Я считаю, что заполнение треугольниками хорошо работает с этой моделью, но не стесняйтесь экспериментировать.
Чтобы сэкономить материал и время, я напечатал свой из трех слоев внизу (та часть, которую вы видите) и только двух сверху (сторона к стене).

Количество разъемов, которые вам понадобятся, зависит от конфигурации вашей сети. Сначала распечатайте и разложите плитки, а затем подсчитайте, сколько каждого соединителя вам понадобится.

Сборка

Существует два типа соединителей, которые соединяют плитки вместе. Они предназначены для печати без подставок (лежа на любой стороне).

Плитки рассчитаны на винты с плоской головкой M3x12, и они должны вкручиваться непосредственно в разъемы. Для большей прочности можно использовать гайки М3 на задней стороне разъемов.

ПРИМЕЧАНИЕ. Подойдет любой винт M3 длиной от 8 до 24 мм.

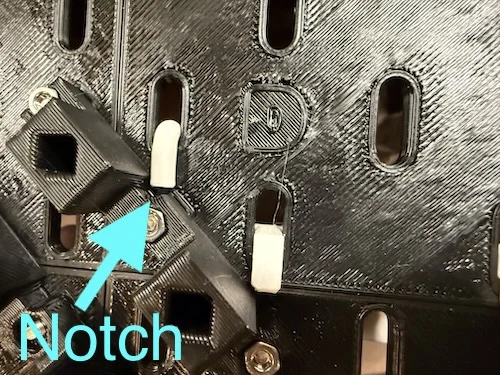

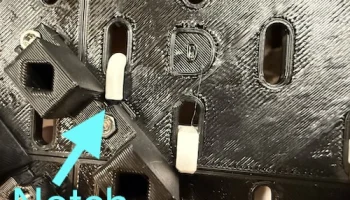

Соединители плотно прилегают к плитке (иногда их нужно слегка вставить до заподлицо), поэтому они [должны] надежно удерживать плитку при вставке шурупов.

СОВЕТ: Работайте с небольшими секциями одновременно, поскольку перемещение больших (открученных) плиток может быть затруднительным.

ХАРАКТЕРИСТИКИ: Разъемы также служат проставками на 20 мм от стены (стандартная комплектация Skadis); и они включают в себя отверстия для крепления плитки к стене там, где она может колебаться (в основном это применимо для больших решеток). Кроме того, разъемы сконструированы таким образом, чтобы не мешать использованию отверстий, рядом с которыми они находятся.

Время строить

Итак, вы определили, какие плитки вам понадобятся, и распечатали их. Для начала вам понадобится как минимум несколько разъемов каждого типа; когда вы начнете собирать все вместе, вы будете лучше представлять, сколько каждого разъема вам понадобится для вашей конкретной сборки.

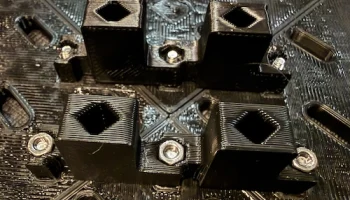

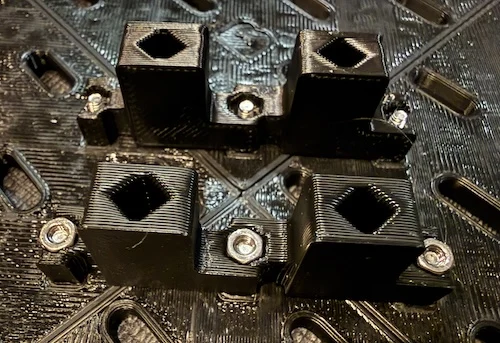

Для внутренних углов потребуются два трехветвевых соединителя (показаны с гайками и без них):

Для внешних краев потребуется один двухконт��ктный разъем:

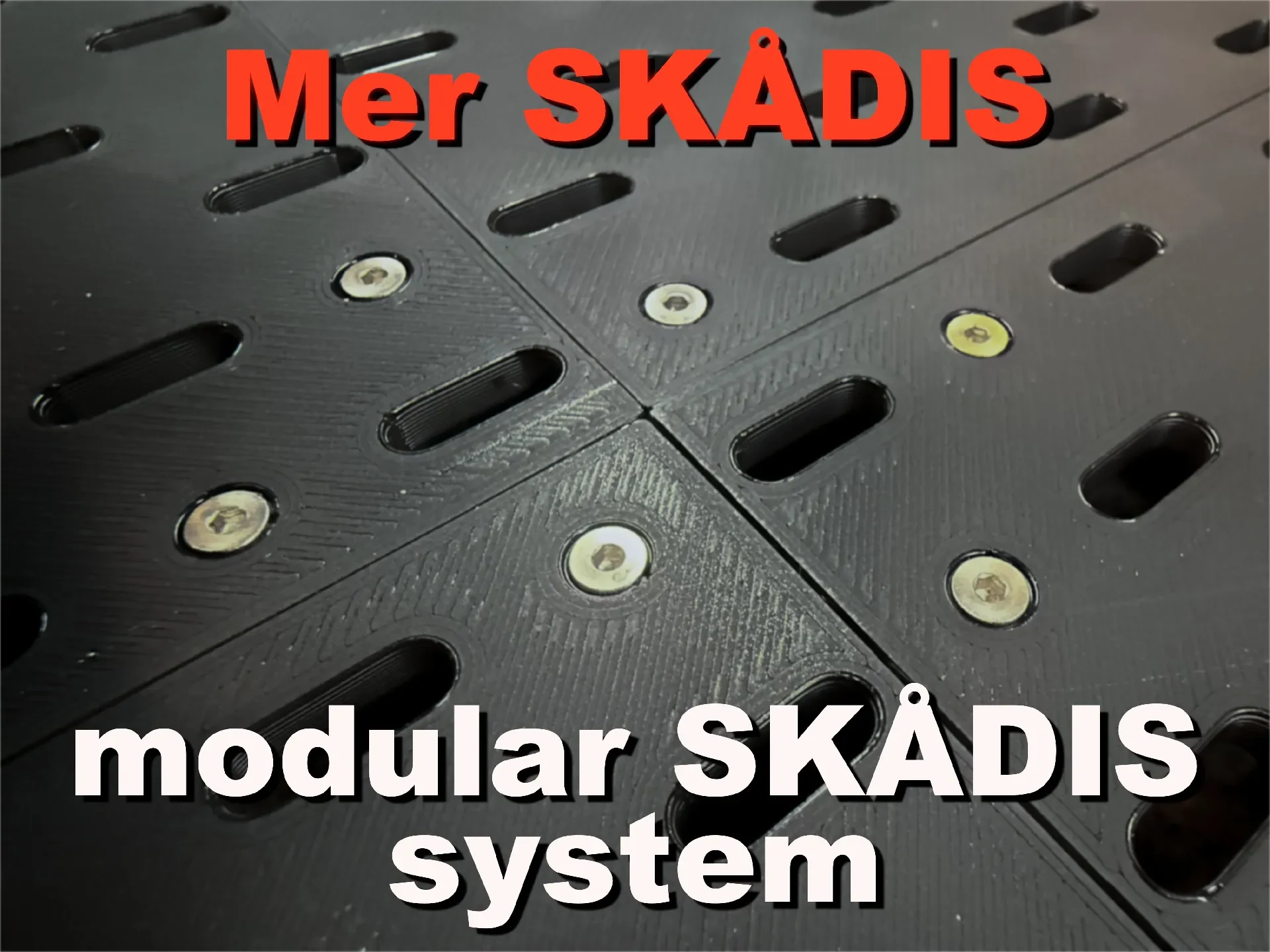

Винты подходят заподлицо:

В полной сборке (сзади):

Крепление к стене

Для крепления готовой панели к стене я использовал популярное крепление Skadis на всех 4 углах:
Дизайнер: @JonasTae_166951
Модель: https://www.printables.com/model/242490-ikea-skadis-wall-mount
Спасибо за потрясающий дизайн!

Для дополнительной поддержки в середине большой сетки вы можете добавить винты к некоторым внутренним разъемам из этого комплекта. Самый простой способ, который я нашел, чтобы сделать это, был
