Звездные войны X-Wing

Копия истребителя T65 X-Wing в масштабе 1:270.

Размеры

Длина

Ширина

Высота

масштаб 1:270

47 мм

42 мм

18 мм

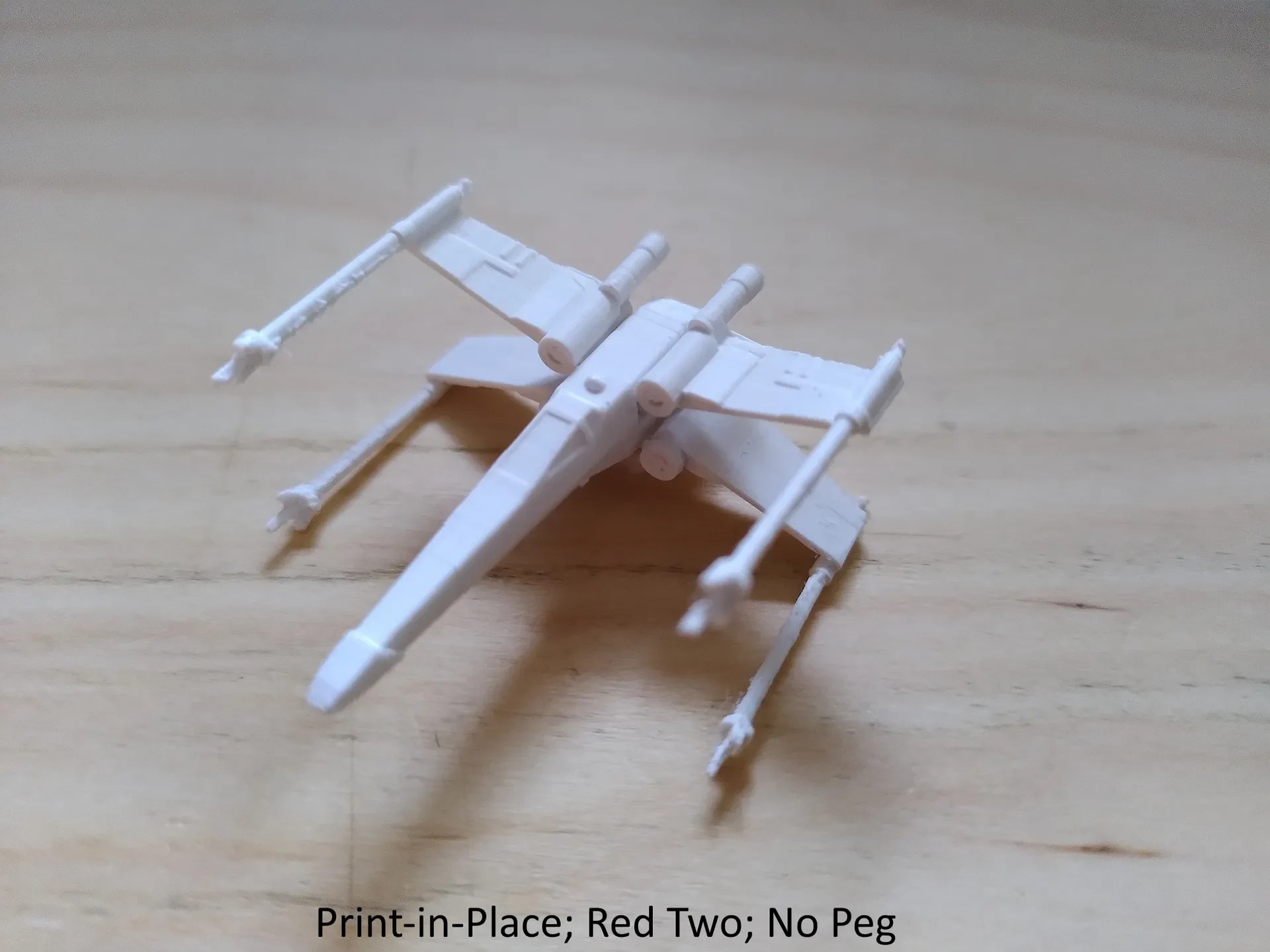

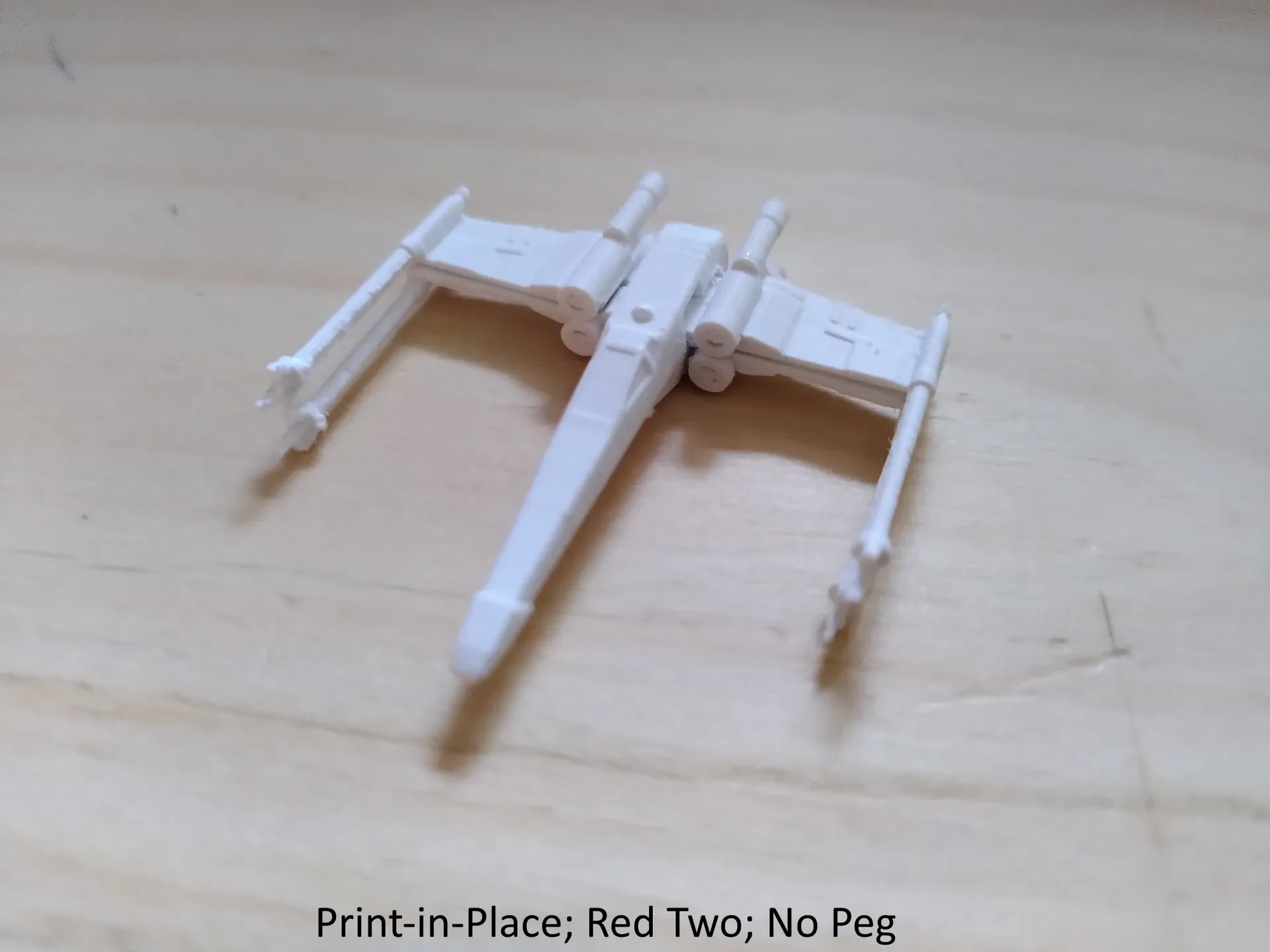

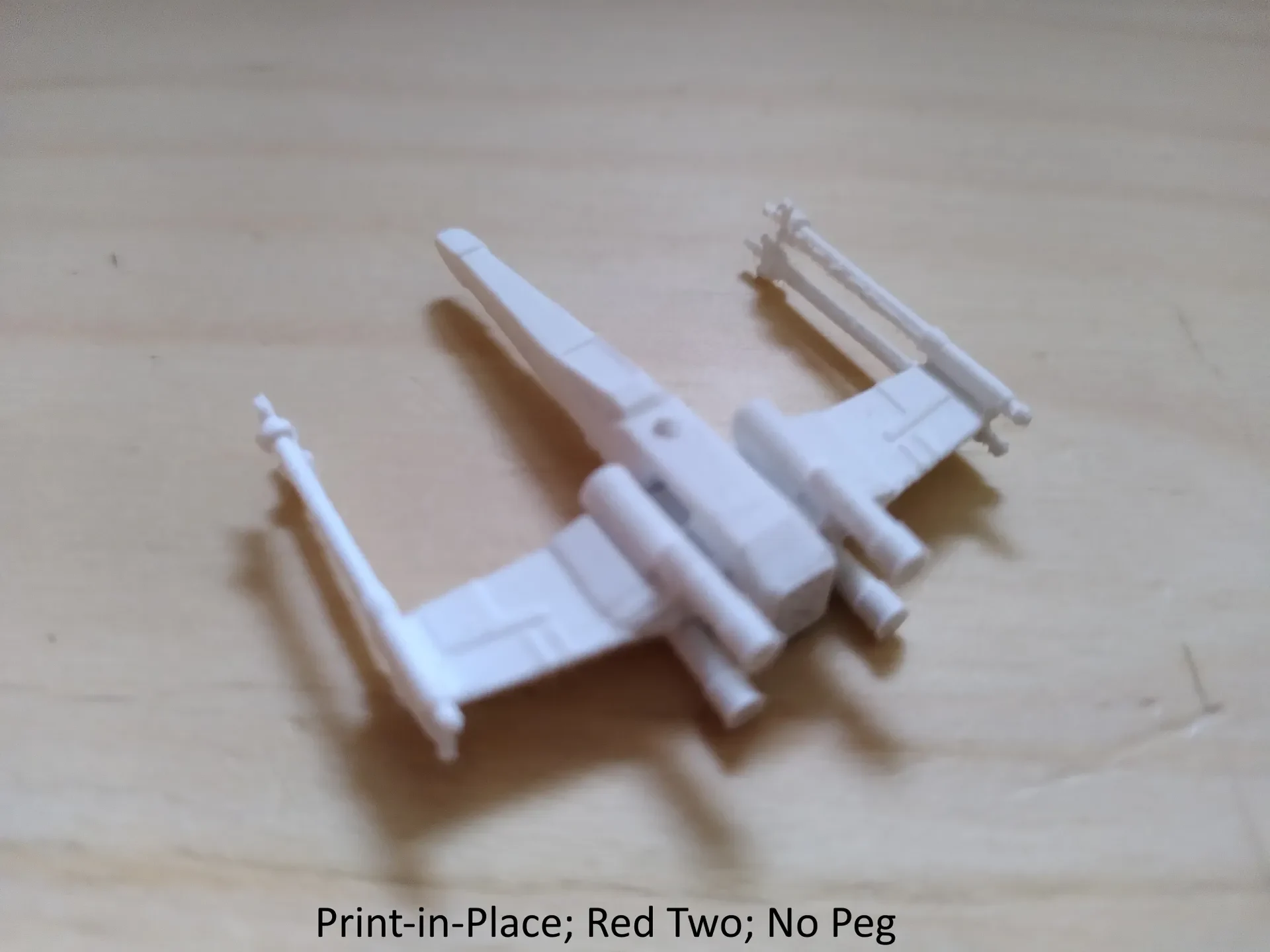

Стандартная версия — «t65_x_wing_print-in-place.stl». Крылья отпечатаны на месте и могут двигаться примерно на 30°. Они печатаются под углом 15°, на полпути между открытым и закрытым. Мне пришлось преувеличить диаметр пушек, чтобы сделать их менее хрупкими.

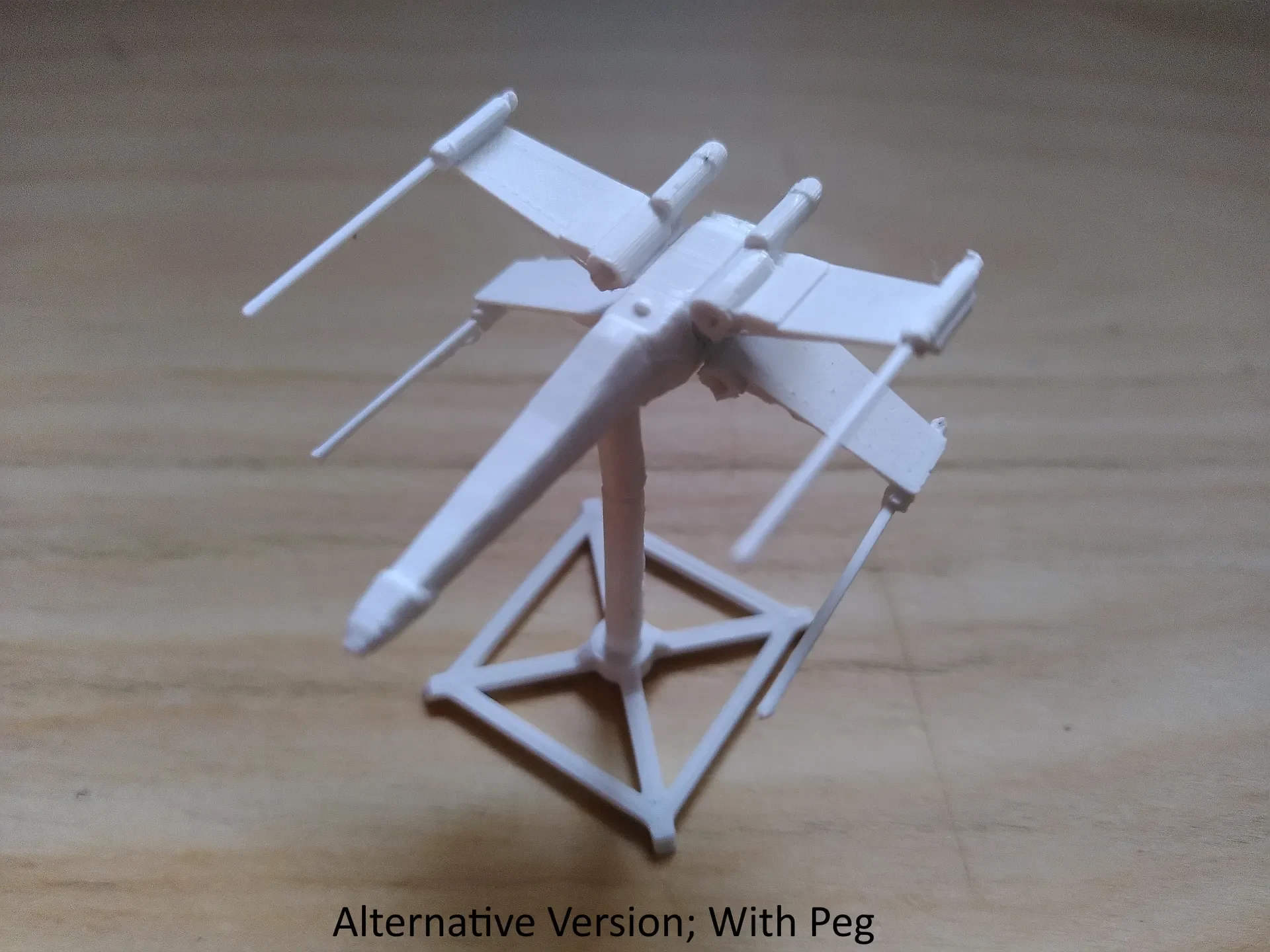

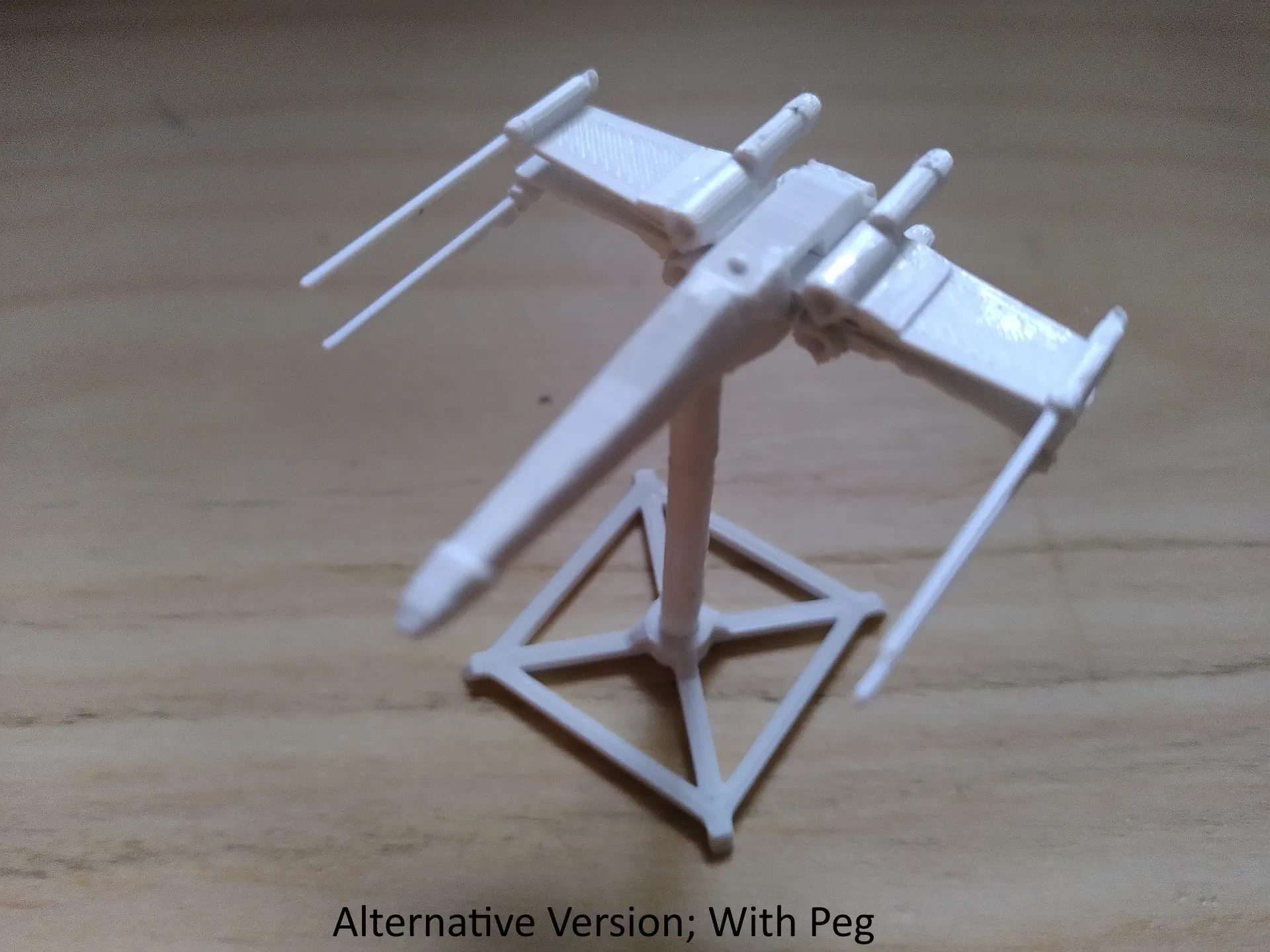

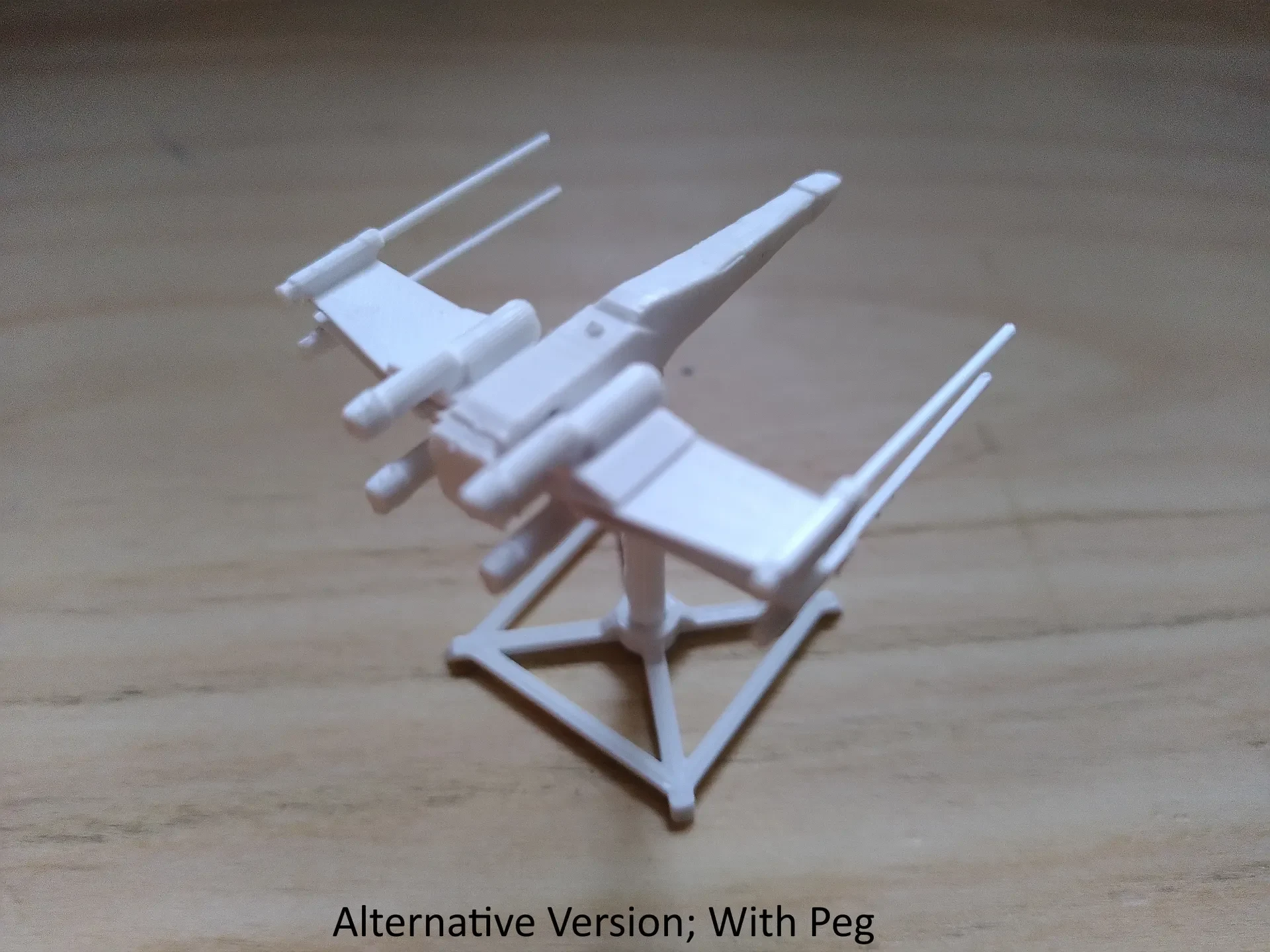

Версия со штифтом (t65 x крыльевой штифт) совместима с небольшим штифтом и основанием (ссылка).

Красная эскадрилья

Маркировка крыльев красной эскадрильи. Красные от 1 до 6 должны быть точными (по крайней мере, насколько мне удалось выяснить), красные от 7 до 12 — это чистая спекуляция. Просто добавьте их как часть перед нарезкой. Они работают только со стандартной версией для печати на месте.

Старая версия

Эта версия включает файлы «t65_x_wing_back.stl», «t65_x_wing_body.stl», «t65_x_wing_wing_1.stl» и «t65_x_wing_wing_2.stl».

Это старая версия, которая не распечатывается на месте и состоит из четырех частей. Пушки печатаются параллельно печатной платформе, что делает их менее хрупкими. Это позволяет им быть меньше в диаметре. Требуется клей и шлифовка. Чтобы собрать все воедино, вам необходимо:

Удалите все опоры. Будьте осторожны, разделяя опоры под пушками.

Отшлифуйте нижнюю часть крыльев до тех пор, пока они не войдут в корпус и не смогут быть правильно закрыты.

Вставляем крылья в туловище. Убедитесь, что они расположены правильно. Они должны выровняться, отшлифованной нижней стороной вниз.

Приклеиваем заднюю крышку. Будьте осторожны, не приклейте крылья.

Если вы хотите использовать подставку, вам придется добавить «t65_x_wing_peg.stl» как часть вашего слайсера.

Для этой версии рекомендуется меньшая высота слоя.

Распечатать инструкцию

Все можно печатать с высотой слоя 0,15 мм, используя опоры на рабочей пластине.

Пушки стандартной версии могут вызвать натягивание струн.

Если вы печатаете только одну модель отдельн��, я рекомендую снизить скорость примерно после половины высоты. В этом нет необходимости при печати нескольких копий или при печати рядом с другой моделью такой же высоты или выше.

ОБНОВЛЕНИЕ [14 сентября 2024 г.] Я изменил шарнир крыла в версии, напечатанной на месте. Раньше крылья скрещивались только один раз, теперь же они скрещиваются трижды. Это увеличивает стабильность крыльев, поэтому они не так сильно ��аскачиваются.

ОБНОВЛЕНИЕ [2026-01-11] Крылья стали немного толще, а детали, соединяющие крылья с механизмом посередине, стали немного длиннее.

Посмотрите остальную часть Alphabet Squadron:

Уил Ларк (A-Wing)

Часс На Чадич (B-Wing)

Кайрос (U-Wing)

Ирика Квелл (X-Wing)

��ат Тенсент (Y-Wing)

Если вы хотите поддержать меня, вы можете сделать это по этой ссылке: https://ko-fi.com/printingdaniel#
