Ремонт садового шланга, 3/4 дюйма
Оригинальные детали Mildot диаметром ¾ дюйма не подходили к шлангу, на котором я хотел их использовать (вставка/охватываемый конец были слишком маленькими, а гайка слишком большой. Шланг, о котором идет речь, имеет внешний диаметр 1 дюйм и внутренний диаметр ¾ дюйма со спиральным оребрением, отформованным во внутренней части.

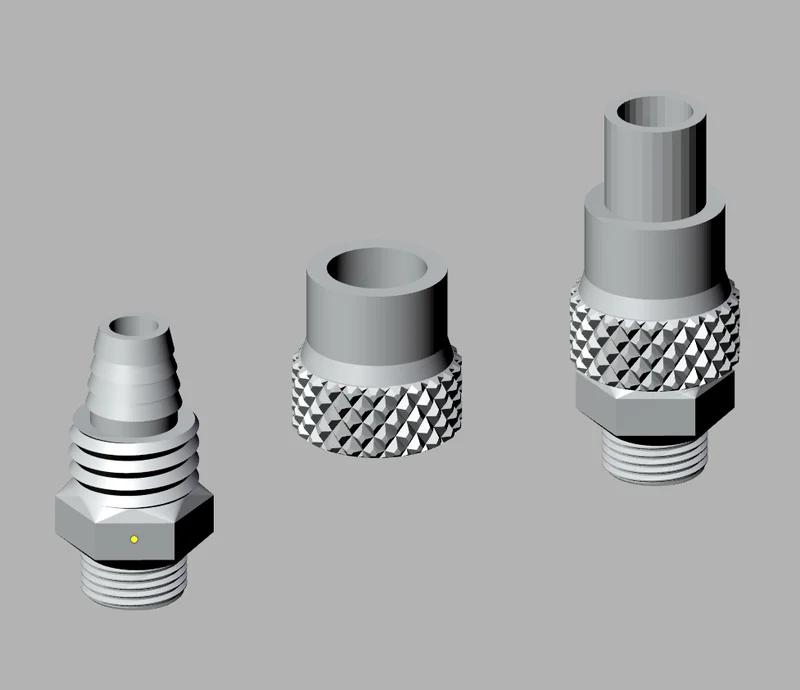

В процессе я перерисовал их в гораздо большем разрешении и обрезал кончики рифленой поверхности на зажимной гайке, чтобы не поранить руку.

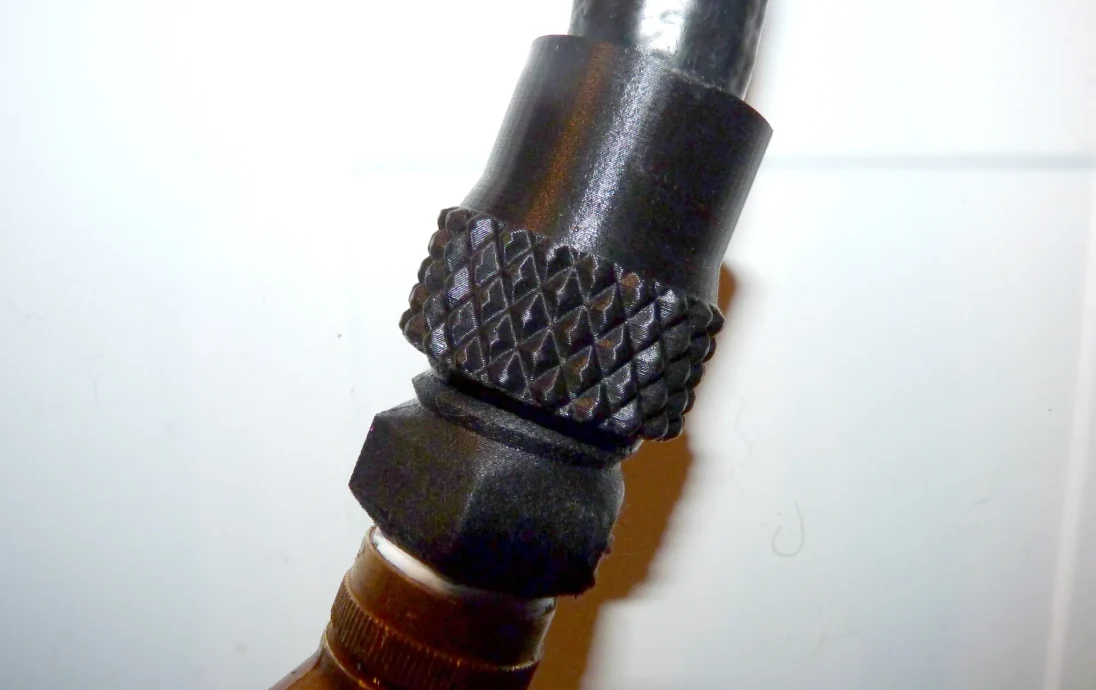

Аккуратно отрежьте с��оманный фитинг, наденьте «зажимную гайку» на шланг, сначала сгладьте конец и отведите назад на несколько дюймов, вставьте «конец» шланга в шланг, капните несколько капель безопасного для пластика масла на резьбу зажима и резьбу конца шланга, затем поднимите зажимную гайку вверх и навинтите ее на наконечник.
Из-за его небольшого диаметра и относительно тонких стенок я настоятельно советую использовать «самый сильный» профиль качества печати (т. е. толстые стенки, плотное заполнение, более высокая температура, чем обычно, вы поняли). Используйте самую прочную/самую прочную нить для «концевой» части. Я выбрал углеродное волокно марки Atomic Nuclear Nylon. На самом деле именно зажимная гайка обеспечивает большую часть прочности узла, но вы не хотите рисковать сломать «концевую» часть до того, как гайка будет затянута. Зажимная гайка менее хрупкая, поскольку она такая толстая, поэтому старый добрый PLA, вероятно, подойдет, хотя я использовал атомарное углеродное волокно PETG.
Я также рекомендую обернуть трубную ленту вокруг резьбы фитинга, но опять же, я бы использовал ее и на новом металлическом фитинге. :-)
Конец/вставка *очень* плотно прилегают. Будьте готовы задействовать немного мышц. Зажимная гайка для начала более «нормальна», но вам, вероятно, придется сильно затянуть ее, чтобы обеспечить хорошее уплотнение во��руг заусениц на конце/вставке.
Журнал изменений
27 февраля 2021 г.: Моя первоначальная попытка сработала достаточно хорошо, чтобы шланг можно было использовать, но он немного подтекал, поэтому я сделал зазубрины на конце немного больше, сужая их по сравнению с тем местом, где они были в первом наброске, и примерно на 3 мм больше в диаметре у резьбы зажима. Кроме того, я добавил к нему шестигранник диаметром 1⅜ дюйма, чтобы гаечный ключ мог з�� него зацепиться при затягивании контргайки. Новые детали теперь водонепроницаемы.
