PUL создал хорошее видео о сборке:
ОБНОВЛЕНИЯ
02.22.2025: Стандартные ножки и опорная плита
Благодаря работе RuppiLab3D мы теперь предлагаем дополнительную возможность использовать стандартные ножки и стандартную опорную плиту, изготовленную на станке с ЧПУ, что позволяет использовать гораздо больше вариантов монтажа.
К файлам модели добавлена новая папка под названием «Стандартные опоры и опорная плита».
Эта папка включает в себя:
Файл DXF для базовой плиты
Выбор стандартных ножек различной высоты для удовлетворения различных потребностей, включая модель Vilyzer.
Стандартный
+30 мм
+40 мм
+50 мм
Дополнительная информация: https://www.printables.com/model/1193212-autodarts-foot-variants-for-viperman3-with-new-sta.
10.21.2024: Добавлены файлы Fusion для упрощения создания ремиксов (поделитесь, пожалуйста)
05.11.2024 :
Корпус камеры имел небольшую ошибку на передней панели.
Добавлен соединительный штифт промежуточного размера.
05.12.2024 :
Вырезы для предотвращения утечки света (нет необходимости в нити накаливания)

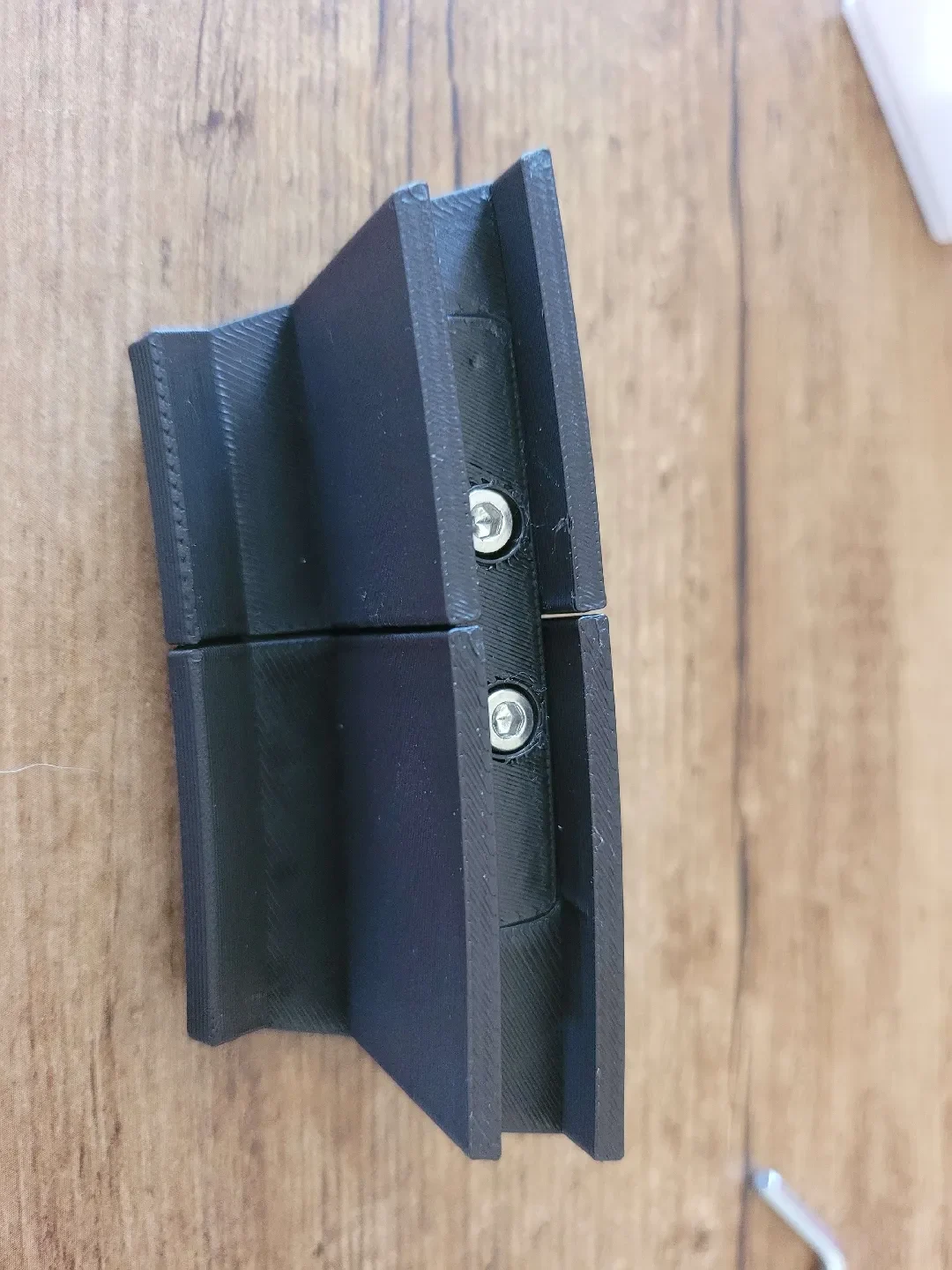

Соединительные штыри изменены, поэтому они прикручиваются друг к другу (требуются тепловые вставки M3 и винты M3x8)
25.05.2024 :

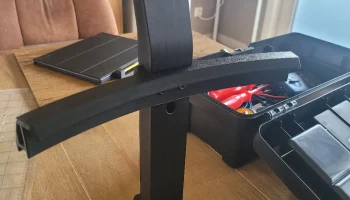

Добавлена совмещенная модель камеры и руки (нужна поддержка (около 10гр))
07.09.2024:
Исправлена опечатка в разделе аппаратных требований: M3x8 вместо M3x18. Спасибо Тони Лекичу
Программное обеспечение
Это будет работать с популярным доступным программным обеспечением для автоматического подсчета очков в дартс.
Подробности

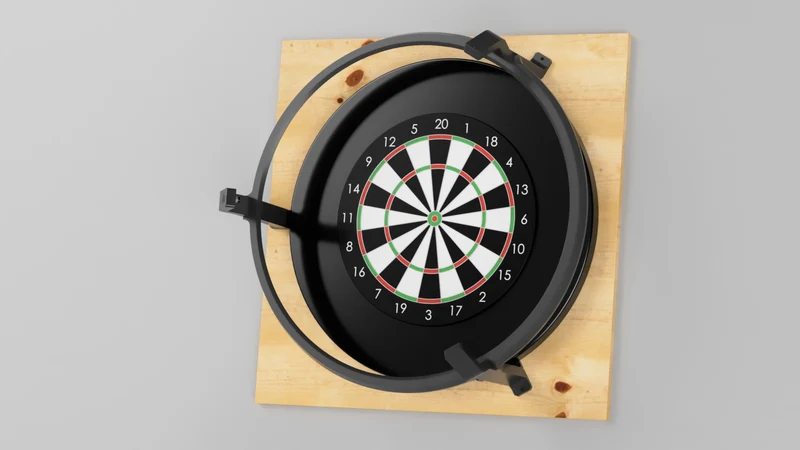

Эта модель основана на превосходном дизайне Viperman3.
Он приспособлен для использования термовставок вместо шестигранных гаек M4.

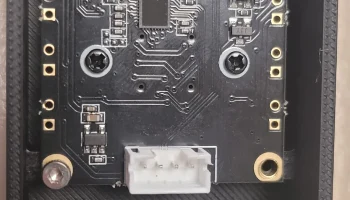

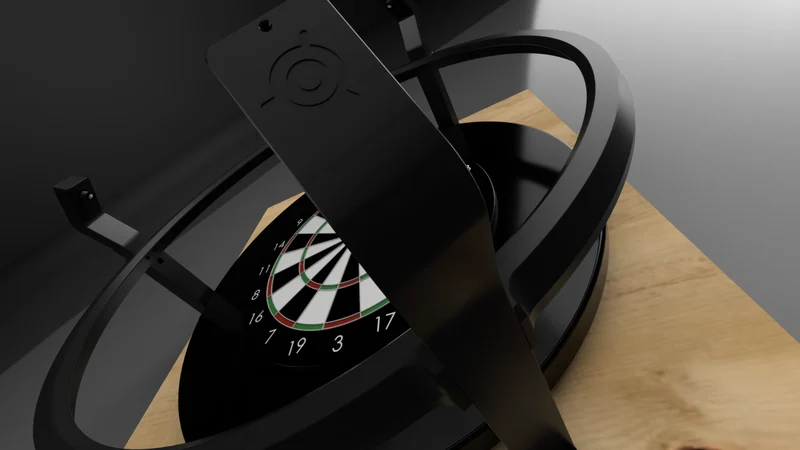

Размер корпуса камеры соответствует USB-модулю камеры OV2710 и OV9732. Более подробную информацию о подготовке камеры к установке см. в оригинальном сообщении Viperman3.
Я создал только вариант высотой 40 мм, так как это кажется лучшей версией для сборки.
Необходимое оборудование:
6 винтов с головкой M4x16 (DIN912) (используются для крепления кольца к подставкам)

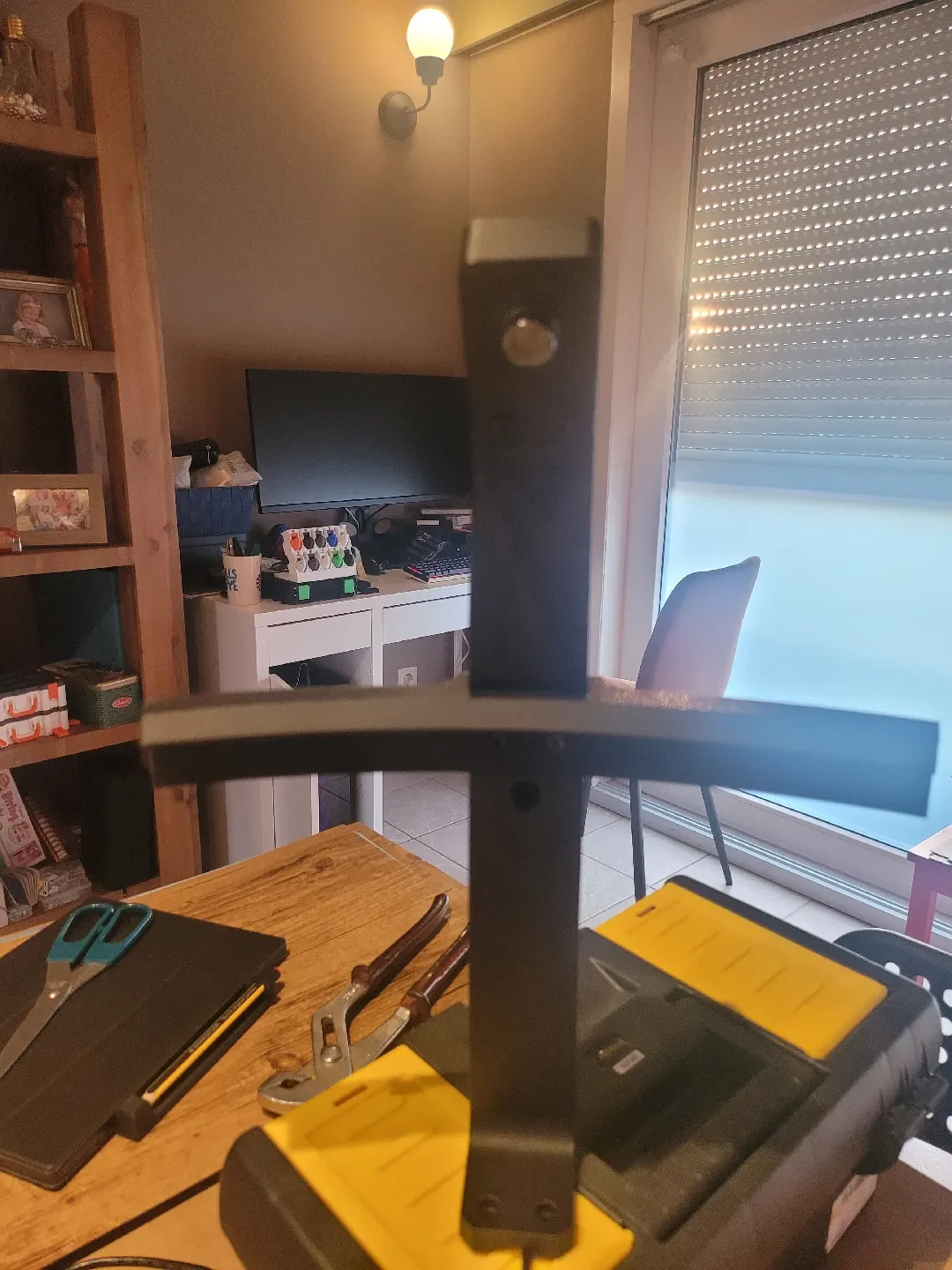

6 винтов с головкой M4x12 (DIN912) (используются для крепле��ия корпуса камеры к кронштейну)

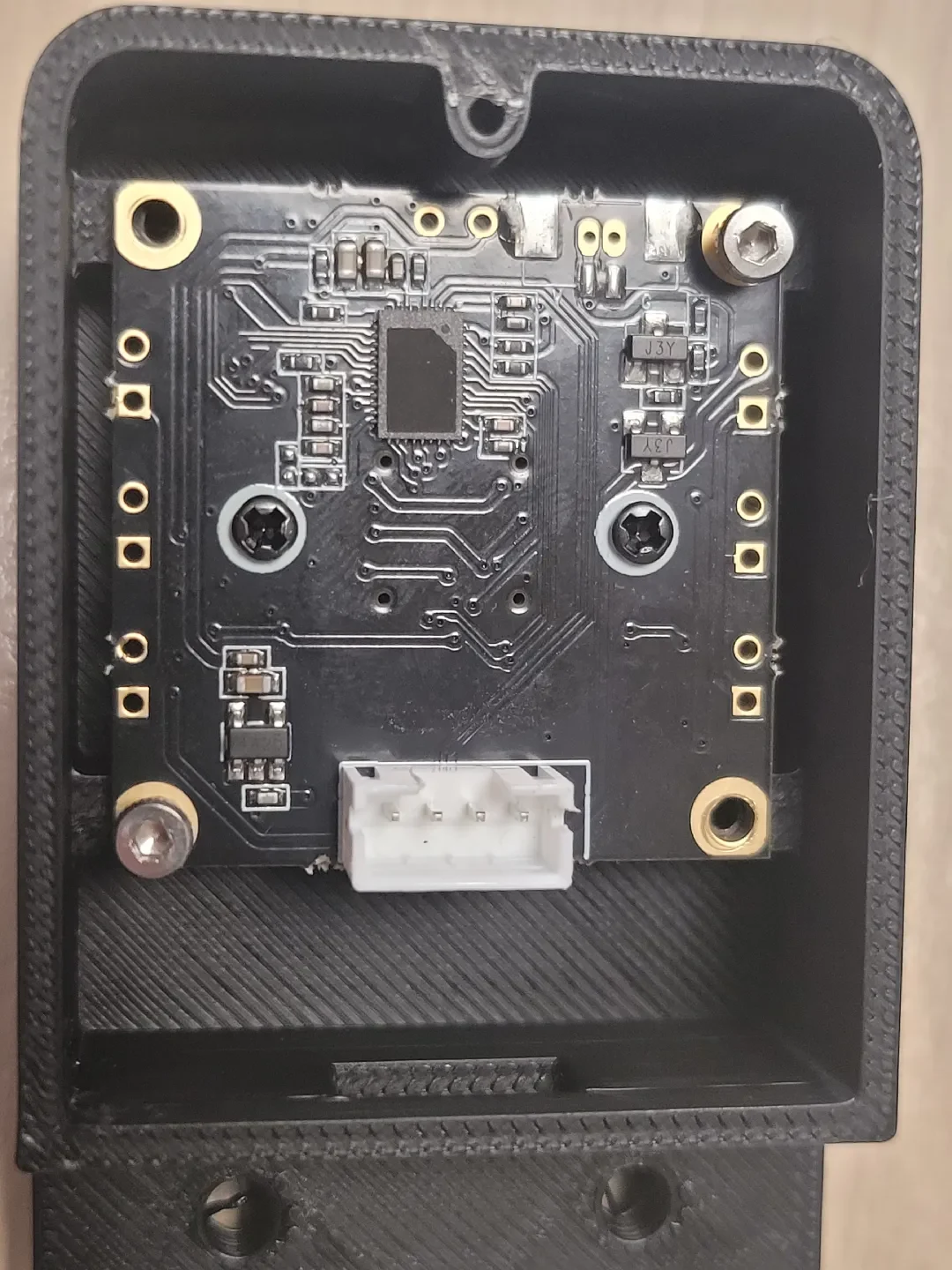

12 винтов с головкой M2x6 (DIN912) (используются для крепления кулачков в корпусе камеры)
3 винта с головкой M2x6 (DIN912) (используются для крепления крышки корпуса камеры к корпусу камеры)

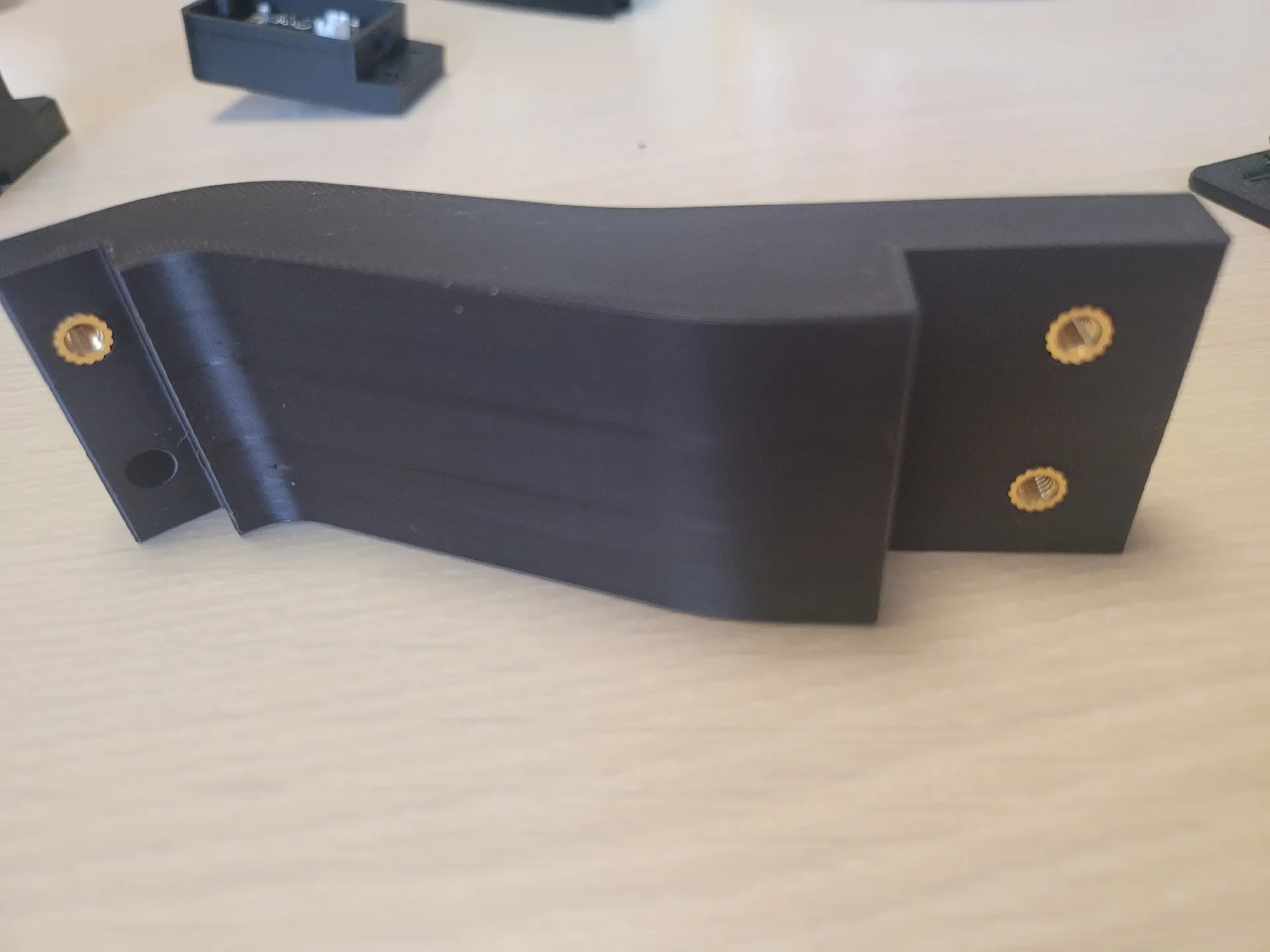

12 термовставок M4 (можно использовать длиной до 8 мм, используются для кронштейнов камеры и кольцевого крепления)
18 нагревательных вставок M3 (можно использовать длиной до 6 мм, используются для кол��цевых элементов)
18 винтов с головкой M3x8 (DIN912) (используются для соединения кольцевых элементов)
Настройки печати:
Я печатаю свои детали по стандарту VORON, чтобы детали были прочными, с этими настройками прибл. Нужно 1,4 кг нити, моя любимая нить — Polymaker PLA Pro Black.
Высота слоя 0,2 мм
4 стены
5 верхних и нижних слоев
25 % заполнение (адаптивный кубический)
Небольшая опора необходима для корпуса крышки камеры (маленькая кромка защелки) и корпуса камеры (отверстия для винтов M4).
Количество печати:
2x фута
1x светодиодный кабельный маршрут для ног

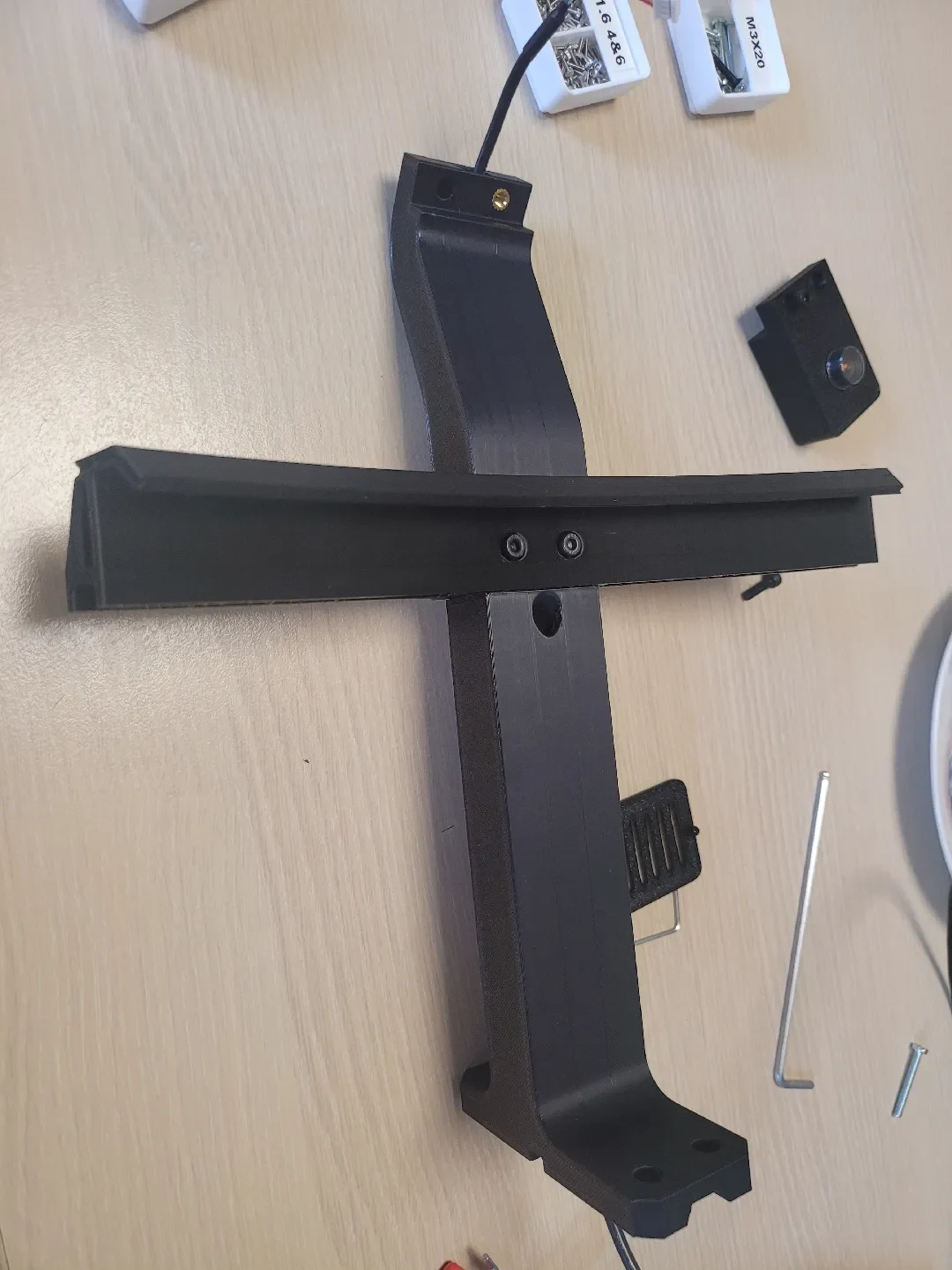

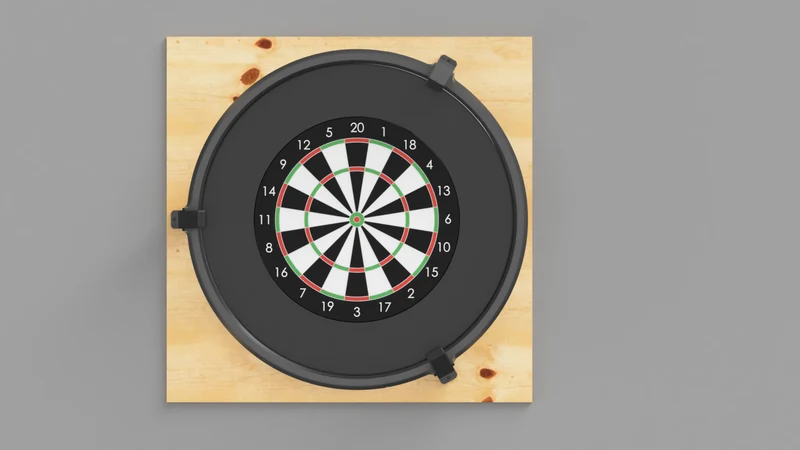

3 х кольцевого крепления
6 х кольцевых элементов

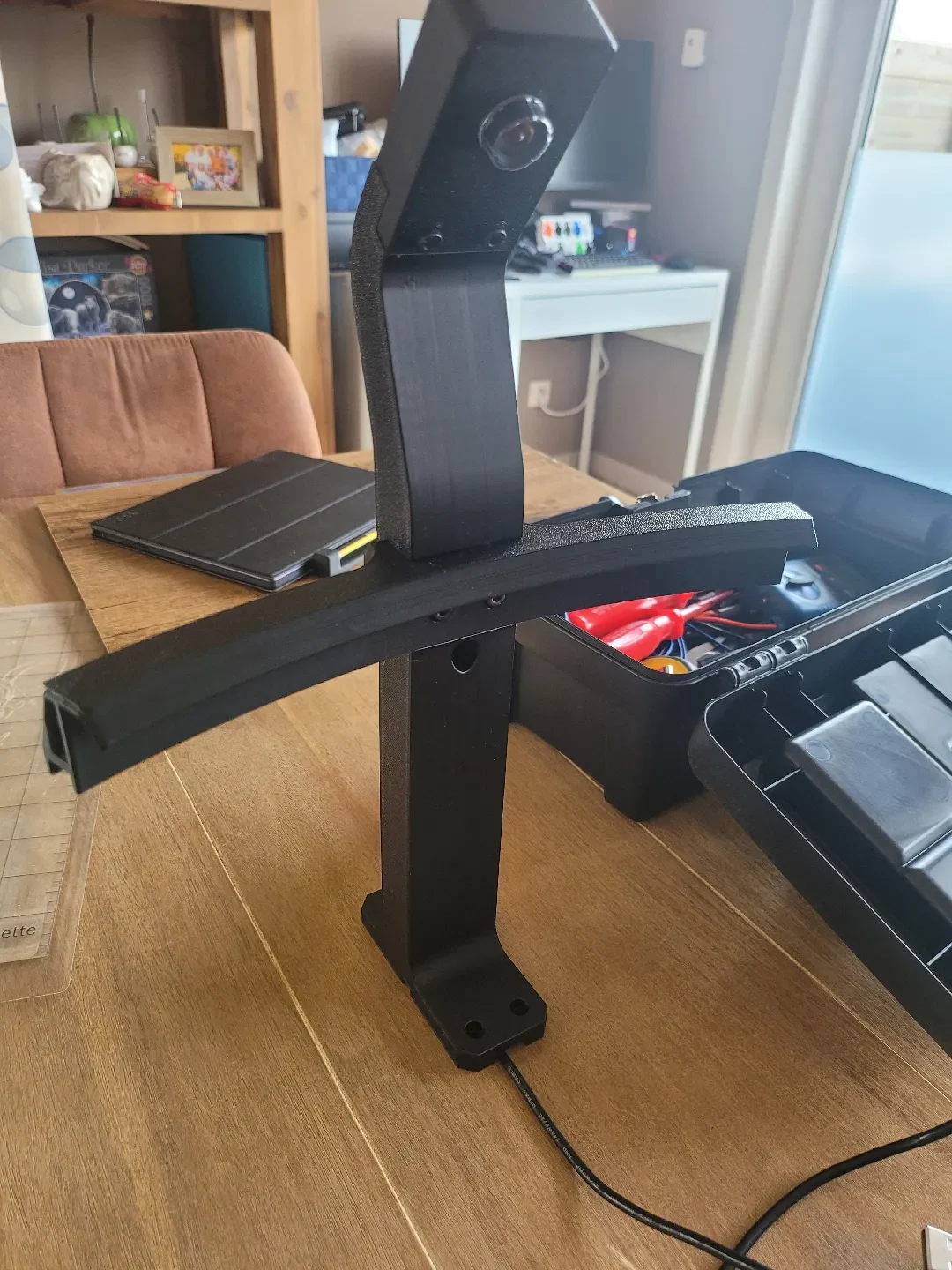

3 кронштейна и 3 корпуса камеры или 3 кронштейна и камера вместе взятые
3x крышка корпуса камеры
9 штырей для подключения
