Введение/Поддержите меня:

Если этот 3D-дизайн поможет вам оптимизировать охлаждение вашего ПК, нажмите «Мне нравится» на этом файле модели! Ваша поддержка поощряет будущие разработки. Вы также можете поддержать мою работу, приобретая товары для этой установки по моим партнерским ссылкам ниже:

Вентилятор 40 мм Noctua NF-A4x10 PWM https://amzn.to/4lOnWE8
Графический процессор: Gigabyte RTX 5060, низкопроф��льный https://amzn.to/3IaejRs
Чехол: Jonsbo NV10 https://s.click.aliexpress.com/e/_omOmPzq
Материнская плата: Asus Rog Strix B760-i https://amzn.to/4kFm8fD
Процессор: Intel Core i5-13500T: 14 ядер, 20 потоков (6P + 8E), TDP 35 Вт https://amzn.to/3G7Oq4c
Кулер процессора: Thermalright AXP-90 X36, черный низкопрофильный воздушный охладитель процессора https://amzn.to/3IaaNqc
G-SKill Trident Z5 RGB 32 ГБ (16 ГБ x2) DDR5 5600MT https://amzn.to/4evV14W
Твердотельный накопитель WD Blue SNS80 PCIe 4.0 NVME, 1 ТБ https://amzn.to/4lkriPi
Блок питания: блок питания Enhance ENP-7660B 600 Вт 80 Plus Platinum https://amzn.to/3IkTWkG

Раскрытие информации: как сотрудник Amazon, я получаю комиссию от соответствующих покупок. Это означает, что если вы совершите покупку по моим партнерским ссылкам, я могу получить небольшую комиссию без каких-либо дополнительных затрат с вашей стороны.

Обзор:

Этот кронштейн для вентилятора, который можно распечатать на 3D-принтере, разработан специально для корпуса Jonsbo NV10 Mini ITX и позволяет установить три 40-мм вентилятора для значительного улучшения воздушного потока и охлаждения, что особенно важно для систем, оснащенных требовательным графическим процессором, таким как RTX 5060.

Графический процессор RTX 5060 выделяет много тепла. Хотя вы можете снизить напряжение графического процессора, не выпуская горячий воздух эффективно, он застрянет внутри корпуса и приведет к перегреву всей системы. Этот кронштейн вентилятора решает эту проблему, обеспечивая специальный выхлоп для концентрированного тепла.

Файл 3D-модели кронштейна вентилятора позволяет установить три 40-мм вентилятора в корпус Jonsbo NV10 Mini ITX. Конструкция обеспечивает точную и надежную посадку, фиксируясь между существующими винтовыми направляющими корпуса.

Концептуальный дизайн решения:

Моя идея заключалась в том, чтобы разработать 3D-модель кронштейна для вентилятора, который бы точно вписывался между существующими винтовыми стойками в корпусе Jonsbo NV10 и позволял надежно фиксироваться на месте без дополнительных креплений. Благодаря использованию существующей конструкции установка становится простой и надежной.

При проектировании чего-то стандартного размера полезный совет: вам часто не нужно проводить измерения самостоятельно. Вместо этого вы можете просто использовать технические данные и характеристики конкретного предмета, например, этих 40-мм вентиляторов и размеров корпуса, для создания 3D-модели. Такой подход обеспечивает идеальную посадку без долгих проб и ошибок или «тяжелой работы».

Установка проста:

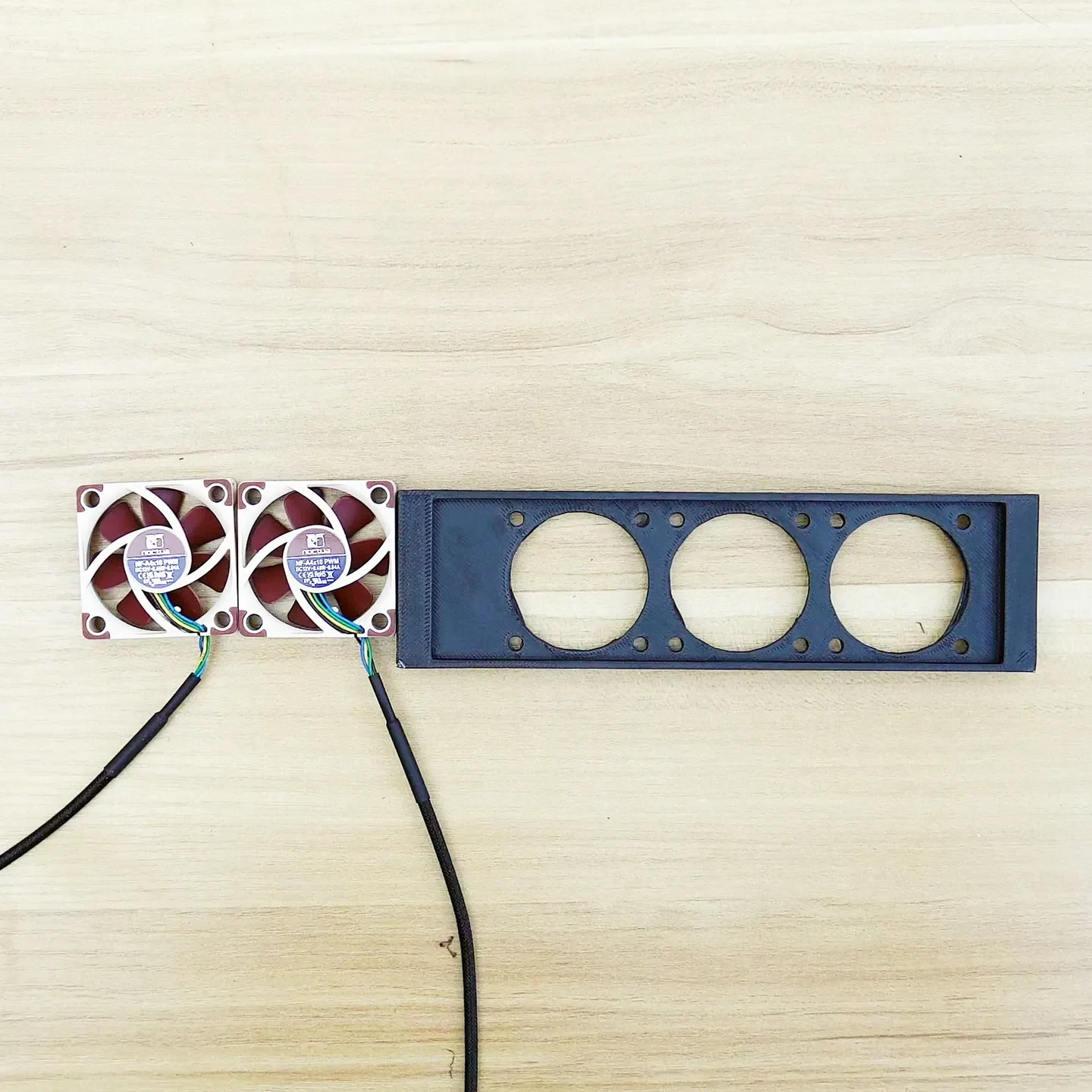

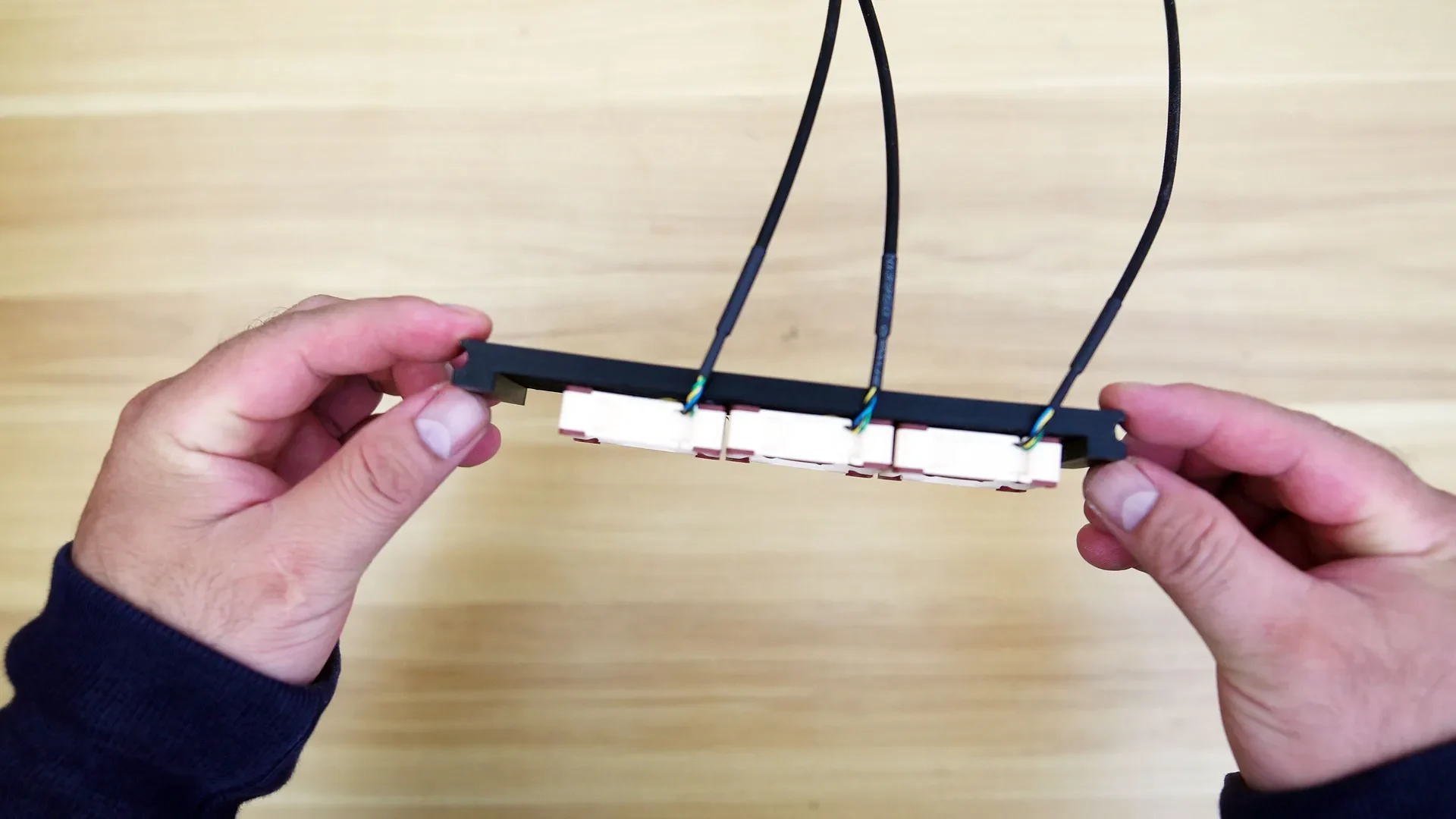

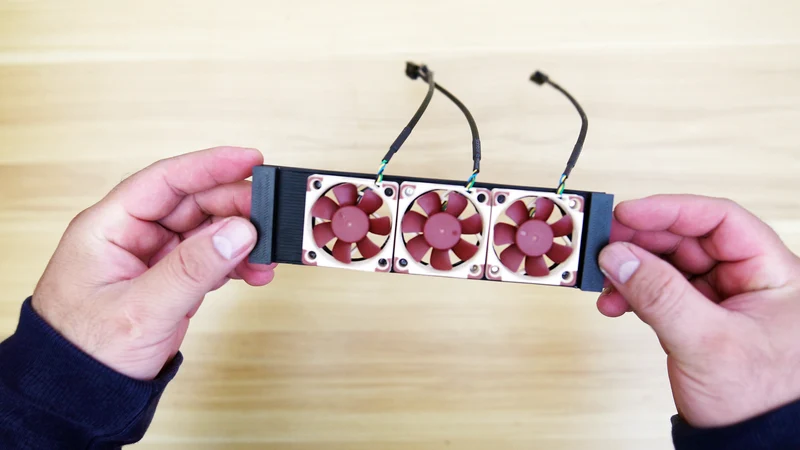

Установите вентиляторы на напечатанный на 3D-принтере кронштейн.

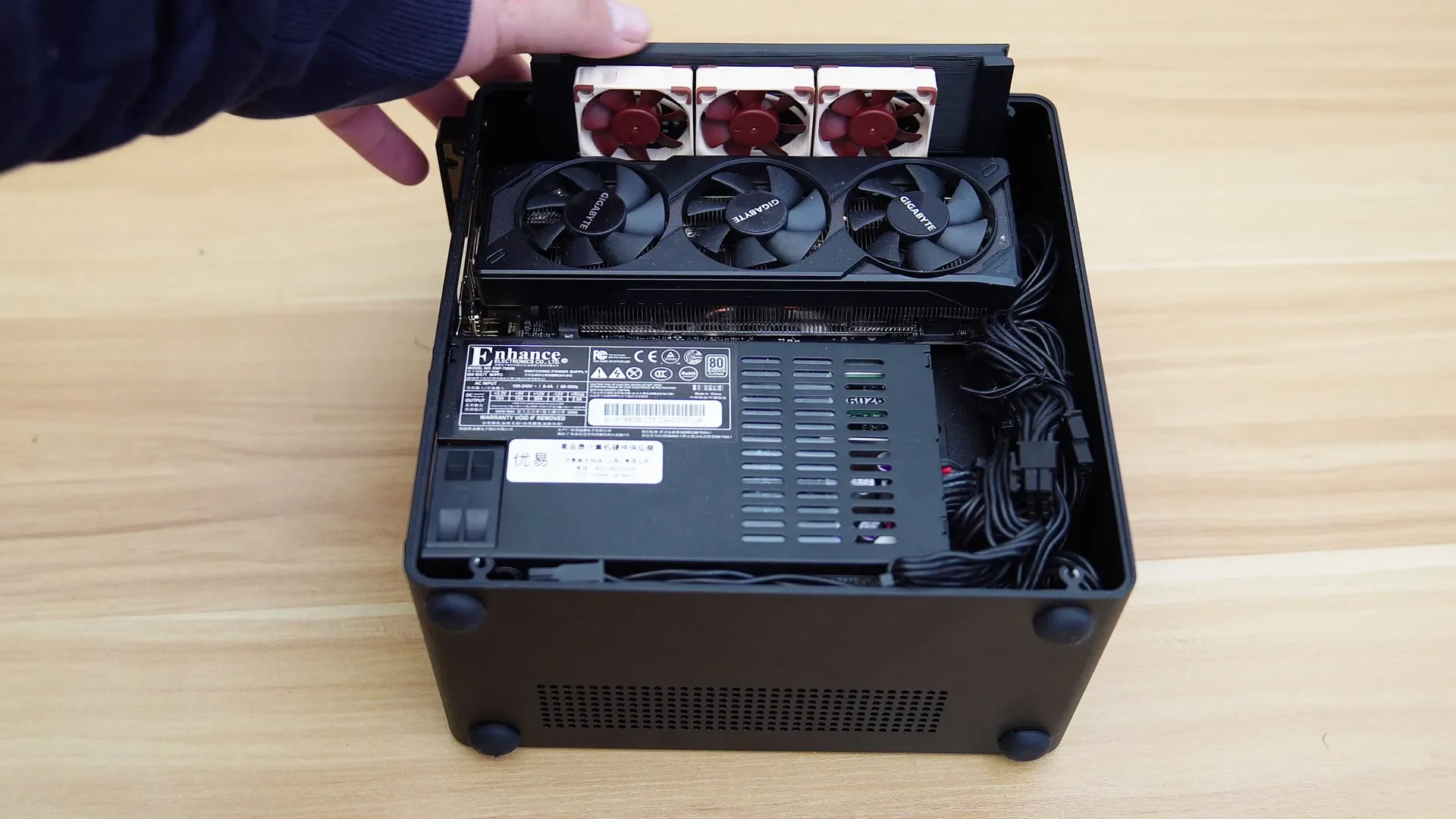

Выровняйте кронштейн в корпусе ПК и вставьте его. Он должен плотно прилегать.
Подключите все три вентилятора к материнской плате с помощью разветвителя кабеля, входящего в комплект поставки вентиляторов.
Наконец, проведите некоторую прокладку кабелей, чтобы обеспечить оптимальный поток воздуха и аккуратную сборку.

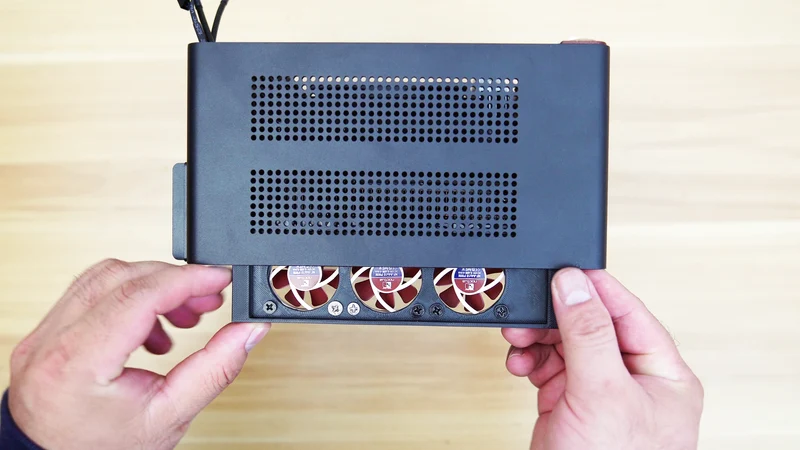

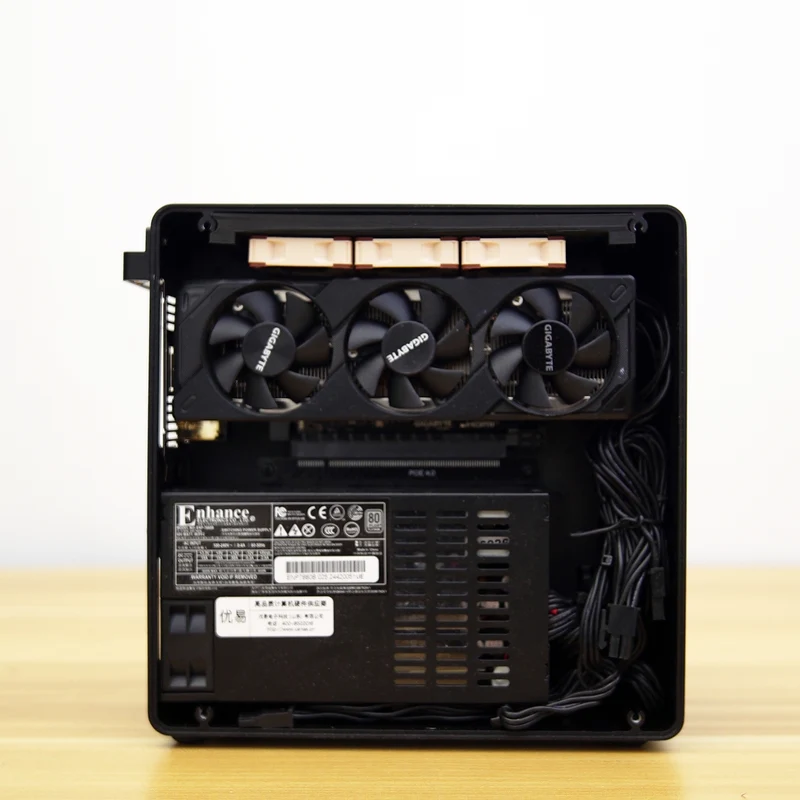

Кронштейн вентилятора, напечатанный на 3D-принтере, зафиксируется между двумя длинными винтовыми направляющими, обеспечивая устойчивую точку креп��ения вентиляторов.

Распечатать рекомендательный материал:

Я напечатал этот кронштейн вентилятора из ABS-материала. Я настоятельно не советую печатать его с помощью нити PLA или PETG. Это связано с тем, что компоненты внутри корпуса ПК, особенно рядом с мощным графическим процессором, при большой нагрузке могут нагреваться до температуры значительно выше 60°C (140°F).

АБС-пластик имеет более высокую температуру теплового отклонения (обычно около 90-105°C), что делает его более подходящим для этого применения, поскольку предотвращает коробление или деформацию.
PLA начинает размягчаться и деформироваться при гораздо более низких температурах (около 50-60°C).
PETG обеспечивает лучшую термостойкость, чем PLA (около 70-80°C), но все же может быть подвержен деформации при длительно высоких температурах в ограниченной среде ПК.

Для оптимальной прочности и долговечности рекомендуется использовать АБС-пластик.

Наблюдение за шумом вентилятора:

После установки обратите внимание на шум вентилятора. Хотя три 40-мм вентилятора, безусловно, будут перемещать много воздуха, уровень шума будет сильно зависеть от технических характеристик.
