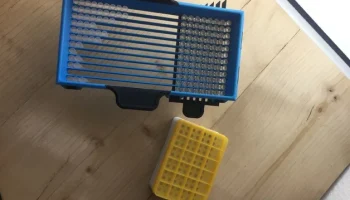

Устройство для сортировки наконечников пипеток (200 мкл)....

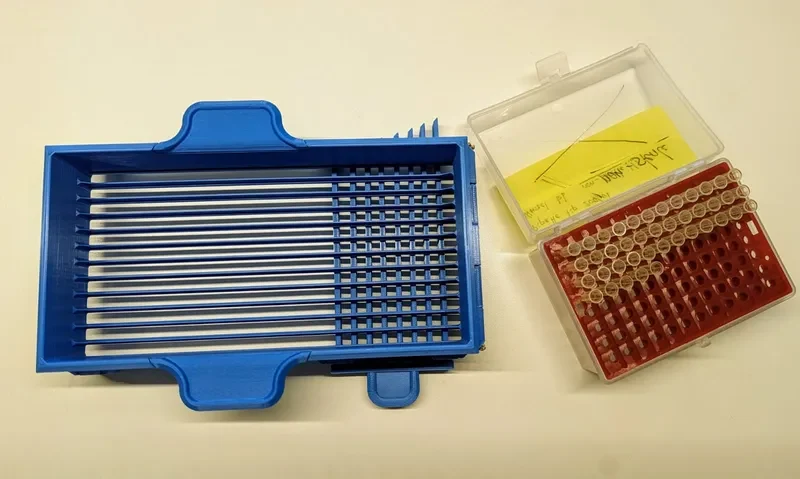

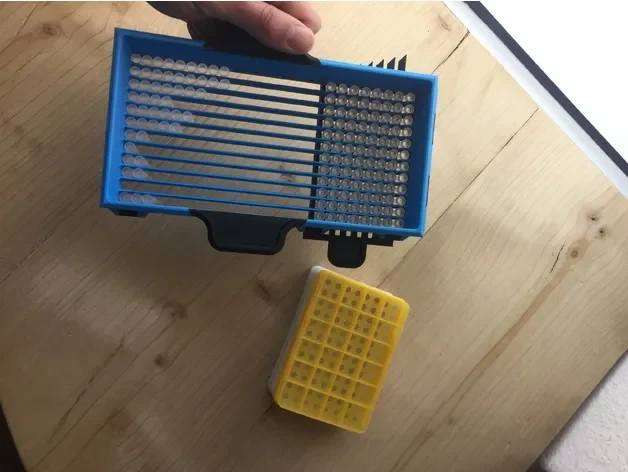

Устройство для сортировки наконечников для пипеток Elster — это умный инструмент, напечатанный на 3D-принтере, предназначенный для быстрой сортировки и перемещения наконечников для пипеток объемом 200 мкл в ящик для хранения, что устраняет трудоемкую задачу ручной сортировки наконечников для пипеток. Мы повторно публикуем это устройство здесь для лучшего распространения (оригинал https://www.thingiverse.com/thing:4268044). Специально разработан для нейтральных наконечников для пипеток объемом 200 мкл марки Sarstedt (номер заказа 70.760.002). Критическим измерением совместимости является ширина под краем головки наконечника пипетки, поскольку в этой точке наконечники будут скользить по направляющим устройства.

Вот ссылка (https://a360.co/2JQscTy) на параметрический файл Fusion 360, который позволяет выполнять настройку на основе измерений диаметра «горлышка» и «брюшка» ваших конкретных наконечников для пипеток.

Чтобы понять, как работает это устройство, и увидеть его в действии, посмотрите видео ниже.

Для завершения сборки «Эльстера» также понадобятся четыре магнита диаметром 3 мм и высотой 2 мм. Для успешной печати мы рекомендуем использовать высоту слоя 0,2 мм, толщину стенки 1,2 мм (3 x 0,4 мм) и плотность заполнения 50 %. Необходимо распечатать только три файла: «Основной корпус ElsterM», «Мелкие детали ElsterM» и «гребень ElsterM»; другие на запчасти.
