Магнитная мешалка

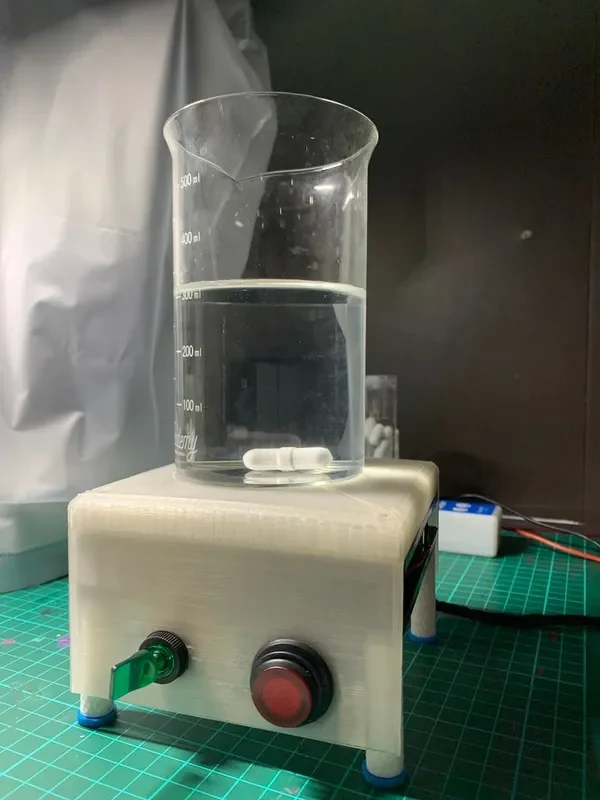

Обновление от 08.04.2020: Наконец-то дошли руки до установки ШИМ для контроля скорости. Он работает так, как ожидалось, и я очень доволен этим. До сих пор я использовал его для смешивания растворов кальция и щелочности для моего морского аквариума, а также для выращивания дрожжевых культур для домашнего пивоварения. Нагретая тарелка, вероятно, была бы лучше, но у меня не возникло никаких проблем, если я просто использовал воду температурой 30 C, а мешалка сделала все остальное.

Видео сборки: https://youtu.be/ugCic-LoJRo

Магнитная мешалка v1

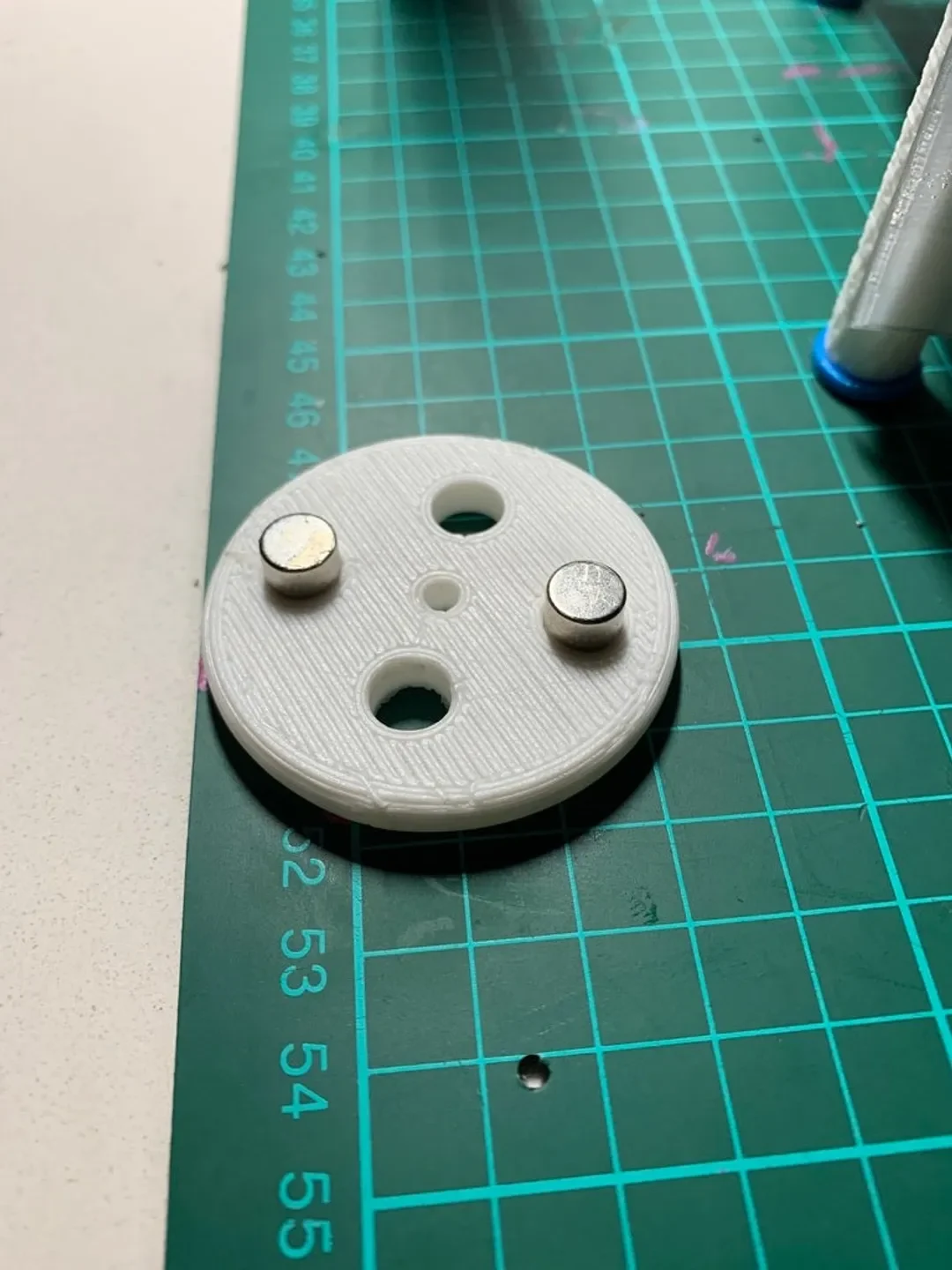

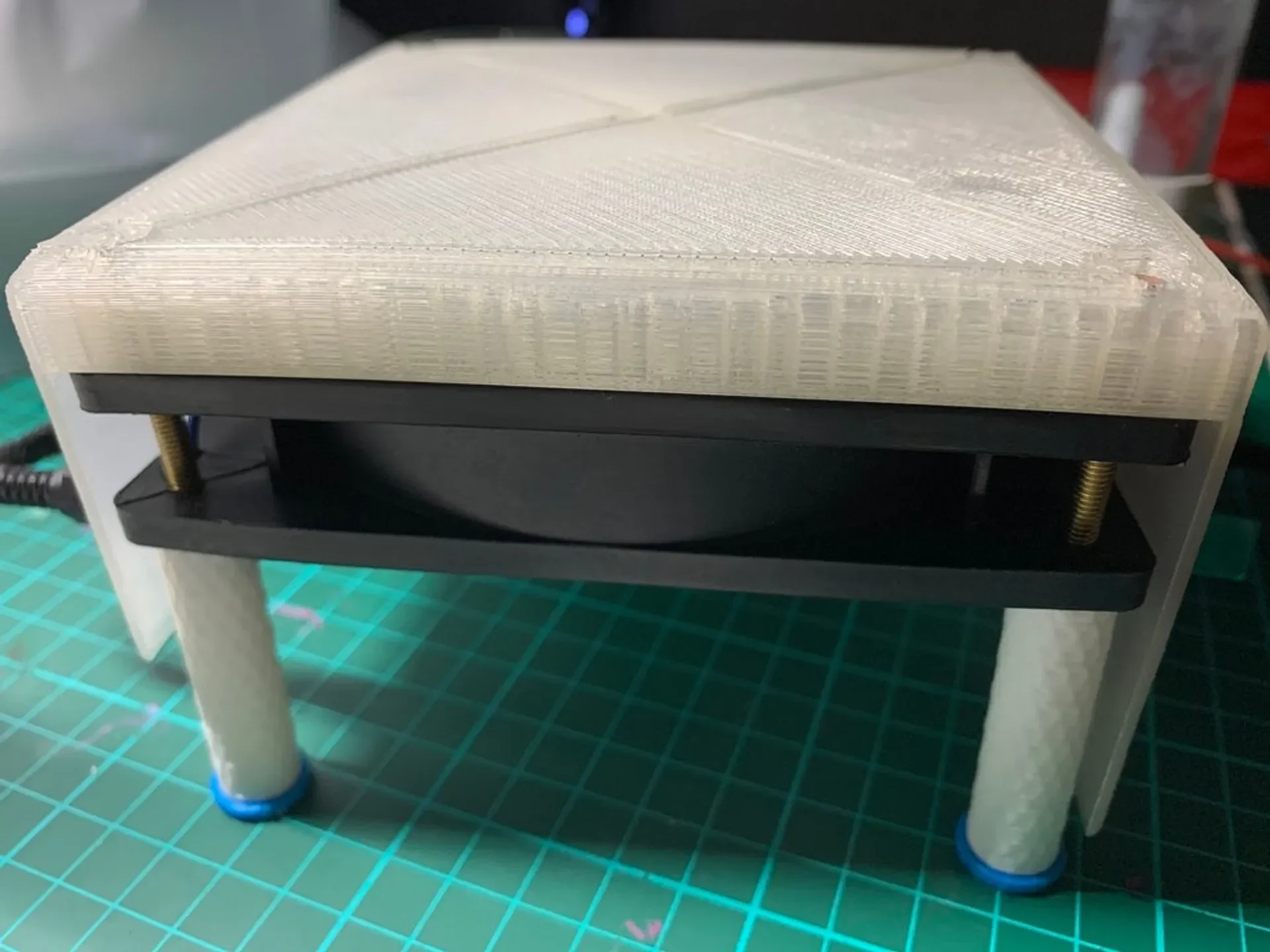

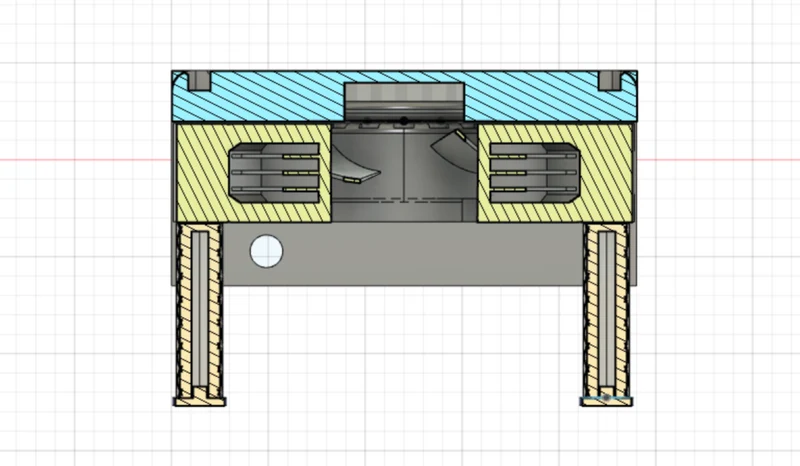

Он работает от ПК-вентилятора 12 В 120 мм/25 мм, к которому я приклеил «Магнитный диск» и вставил в него два магнита. Магниты имеют ширину 8 мм и высоту 10 мм.
В настоящий момент я использую его от лабораторного источника питания с напряжением 5 В, так как при напряжении 12 В вентилятор вращается слишком быстро, и моя мешалка не успевает за ним.

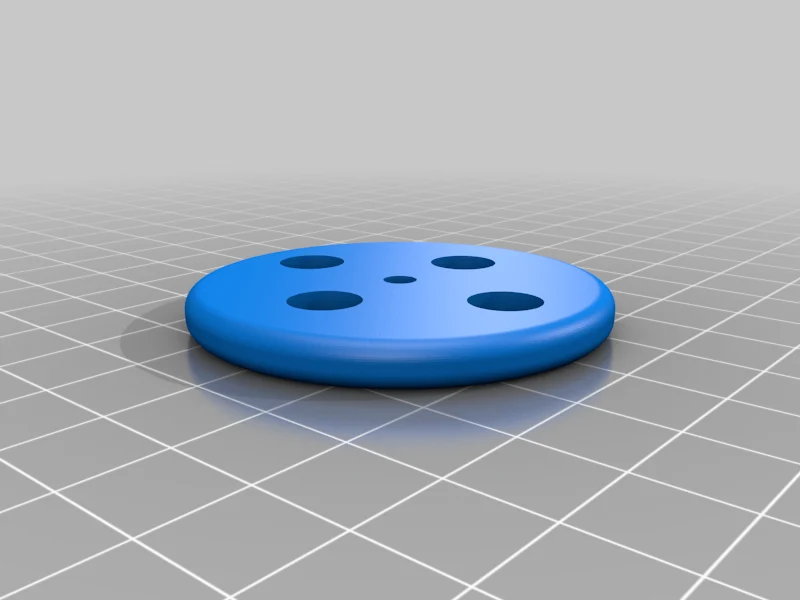

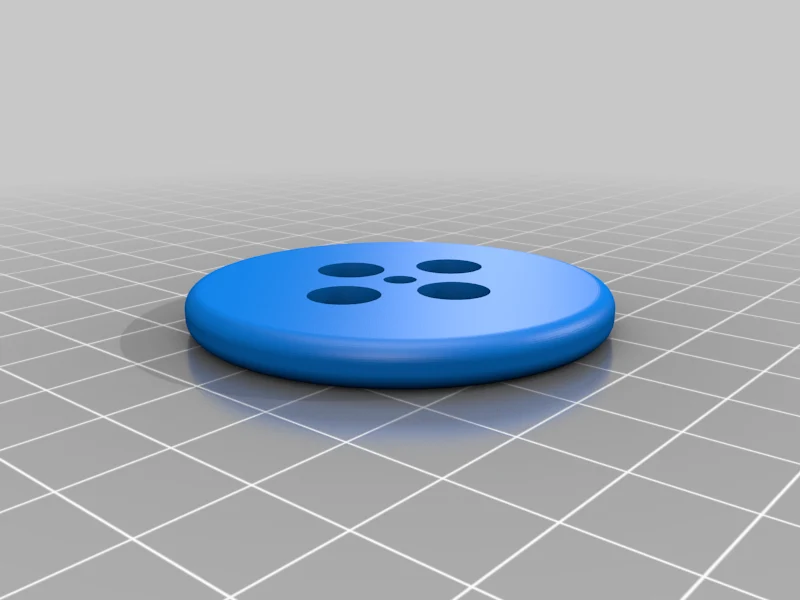

В свою конструкцию я включил 3 диска разного размера, поскольку расстояние между двумя используемыми магнитами зависит от размера мешалки. Я использую диск 3 с магнитами, вставленными в два ближайших отверстия, и он работает с мешалками диаметром от 25 до 35 мм.
Вам также понадобятся 4 болта M4* длиной 40 мм и соответствующие гайки, чтобы скрепить все это вместе.

Распечатать инструкции
Категория: Резюме своими руками

Обновление от 08.04.2020: Наконец-то дошли руки до установки ШИМ для контроля скорости. Он работает так, как ожидалось, и я очень доволен этим. До сих пор я использовал его для смешивания растворов кальция и щелочности для моего морского аквариума, а также для выращивания дрожжевых культур для домашнего пивоварения. Нагретая тарелка, вероятно, была бы лучше, но у меня н�� возникло никаких проблем, если я просто использовал воду температурой 30 C, а мешалка сделала все остальное.

Видео сборки: https://youtu.be/ugCic-LoJRo

Магнитная мешалка v1
Он работает от ПК-вентилятора 12 В 120 мм/25 мм, к которому я приклеил «Магнитный диск» и вставил в него два магнита. Магниты имеют ширину 8 мм и высоту 10 мм.
В настоящий момент я использую его от лабораторного источника питания с напряжением 5 В, так как при напряжении 12 В вентилятор вращается слишком быстро, и моя мешалка не успевает за ним.
В свою конструкцию я включил 3 диска разного размера, поскольку расстояние между двумя используемыми магнитами зависит от размера мешалки. Я использую диск 3 с магнитами, вставленными в два ближайших отверстия, и он работает с мешалками диаметром от 25 до 35 мм.
Вам также понадобятся 4 болта M4* длиной 40 мм и соответствующие гайки, чтобы скрепить все это вместе.

Настройки печати

Бренд принтера:

XYZпечать

Принтер:

да Винчи мини ж

Плоты:

Нет

Поддерживает:

Да

Решение:

0,3

Заполнение:

20%

Нить:
Смесь PLA и TPU разных марок для ног. Смешанная.
