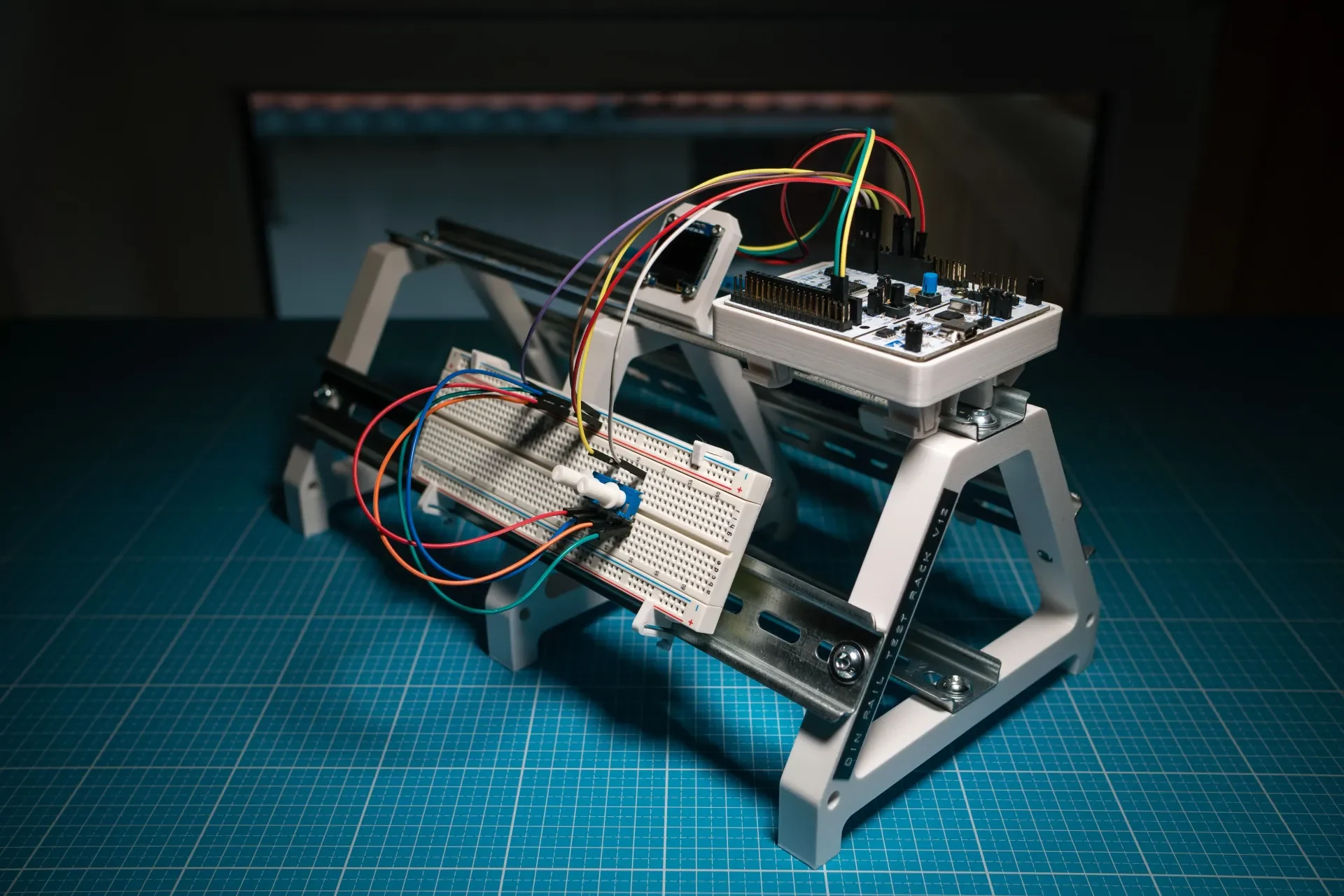

Испытательная стойка на DIN-рейку

Эта лабораторная настольная подставка на DIN-рейке станет отличным дополнением к любому рабочему столу для электроники. Он хранит все ваши прототипы в одном месте и делает ваши проекты портативными.

Здесь вы можете найти все виды адаптеров и зажимов для DIN-рейки. Просто найдите «DIN-рейка» или просто «DIN».

Размеры

Высота 125 мм, глубина 166 мм, угол наклона сторон 60°. Общая ширина зависит от длины DIN-рейки. (Каждая опора имеет ширину 16 мм)

Необходимые детали
минимум 2x этой печатной детали (рекомендуется каждые 15..20 см)
4 DIN-рейки 35 мм x 7,5 мм x желаемая длина (рекомендуется около 30 см)
4 шестигранные гайки M6 (DIN 934) на каждую печатную деталь
4 винта M6 x 12 мм (рекомендуется ISO 7380-2) на каждую ��ечатную деталь
(дополнительно 2 стержня с резьбой M8 и шайбы)
Печать

Для достижения наилучших результатов

распечатать в PETG
используйте сопло диаметром 0,4 мм (или тоньше)
печать при высоте слоя 0,2 мм (или меньше)
напечатайте четыре внешние оболочки и заполнение не менее 20% для большей прочности
никакие опоры не нужны
Сборка
Вставьте шестигранные гайки в пазы
Прикрепите DIN-рейки винтами к печатным деталям.
Файлы

В приложении вы найдете деталь в разных форматах файлов (3MF, STL, STEP).
