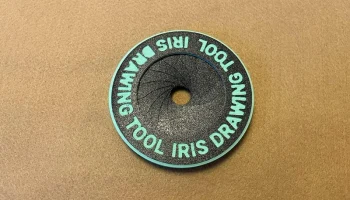

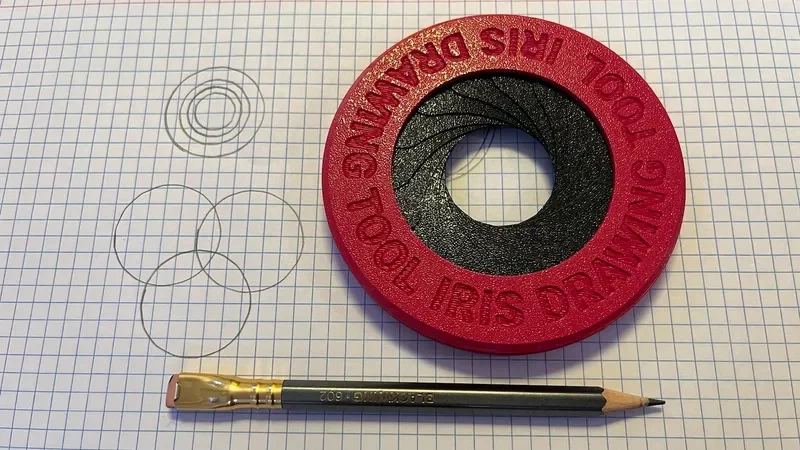

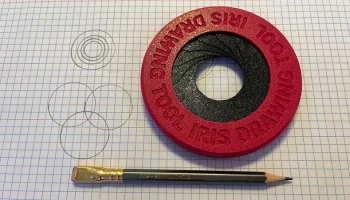

Рисунок круга Iris Compass (легко собрать)......
*Обновление: добавлены файлы STEP и ссылка на сборочное приспособление.
*Обновление: добавлены файлы STL без текста.

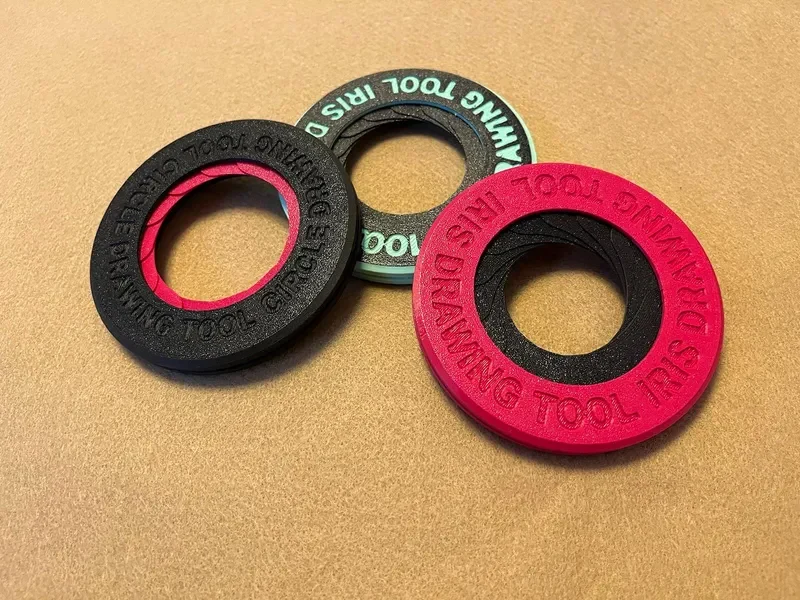

Я видел IRIS от Makers Cabinet, и мне он нужен был, но я узнал, сколько он стоит, и решил разработать версию для 3D-печати. Возможно, когда-нибудь я куплю настоящий :).
Я усердно работал над несколькими итерациями, чтобы этот отпечаток было как можно проще собрать, надеюсь, вы найдете его именно таким. Мне бы хотелось получить обратную связь, чтобы улучшить дизайн, поэтому не стесняйтесь писать мне или оставлять комментарии.
Особенности:
Красивый
Полезно
Прочный
Простота в использовании
Легко распечатать
Относительно легко собрать
Распечатать инструкции:
Кольца:
Высота слоя 0,20 мм
2 периметра
50% Сетка
Нет поддержек
Дополнительное изменение цвета, начиная со слоя 3.
Листья:
Высота слоя 0,35 мм
Шаблон заполнения сверху и снизу Концентрический
Для достижения лучших результатов рекомендуется печатать все 15 слоев одновременно (у них будет больше времени для охлаждения между слоями).
Инструкции по сборке:
Шаг первый (детали):

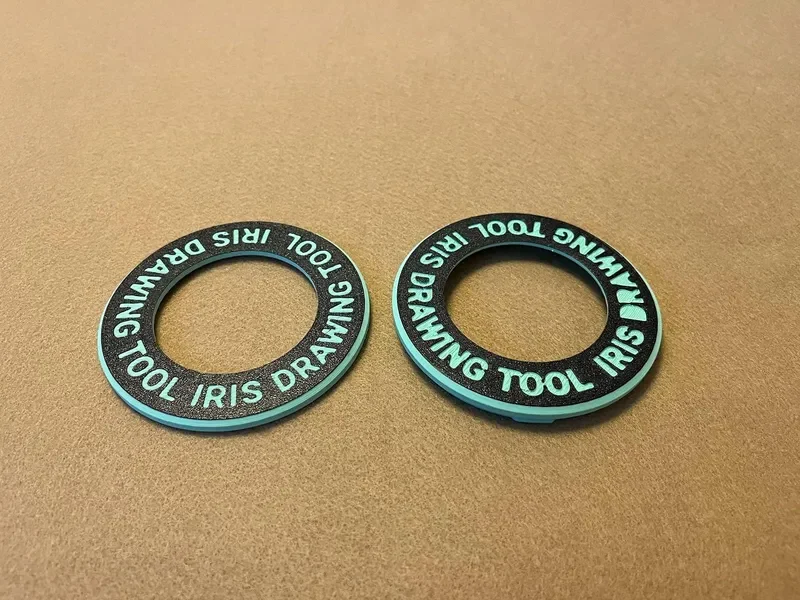

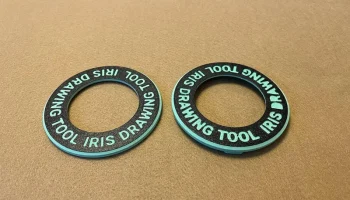

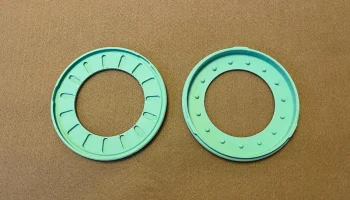

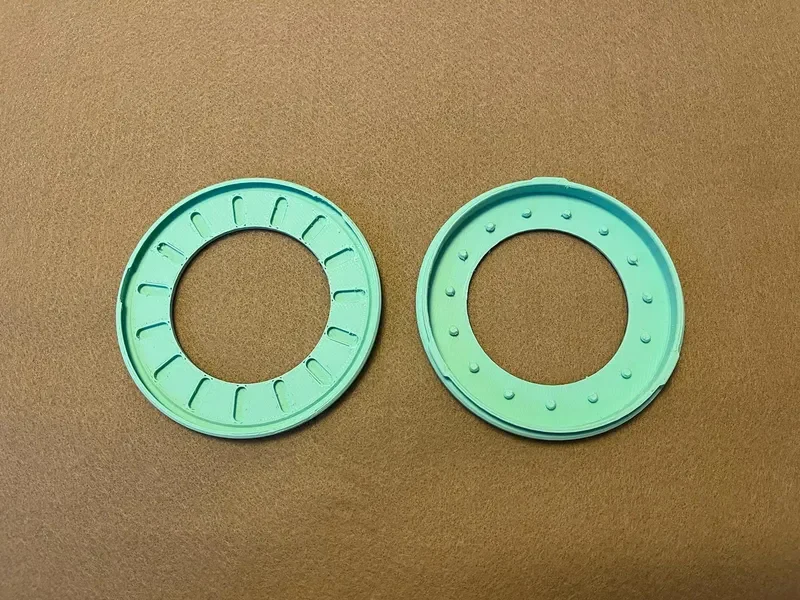

*внешнее кольцо, упс
Шаг второй (Соединение листочков):

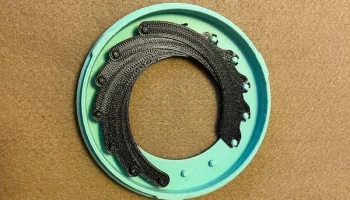

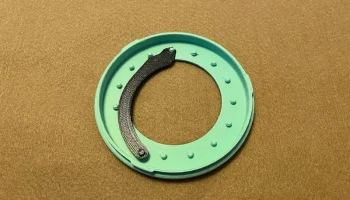

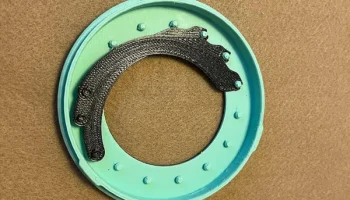

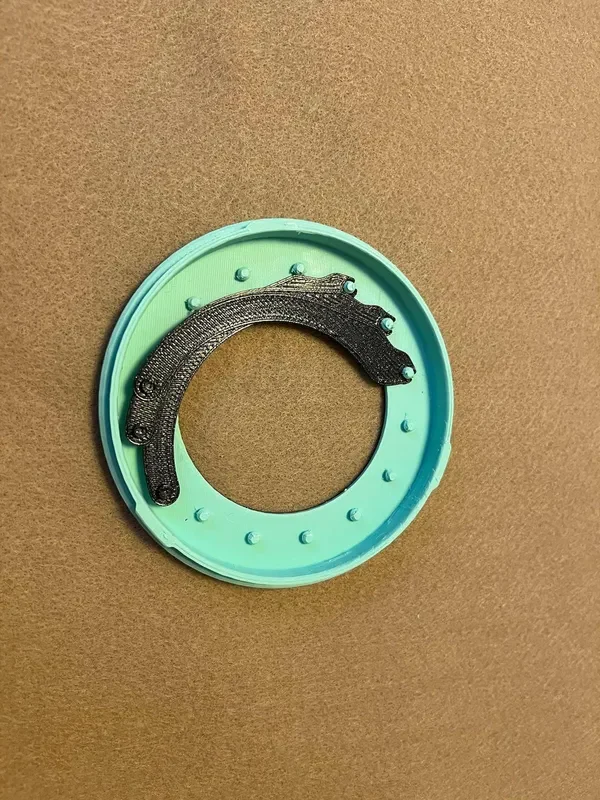

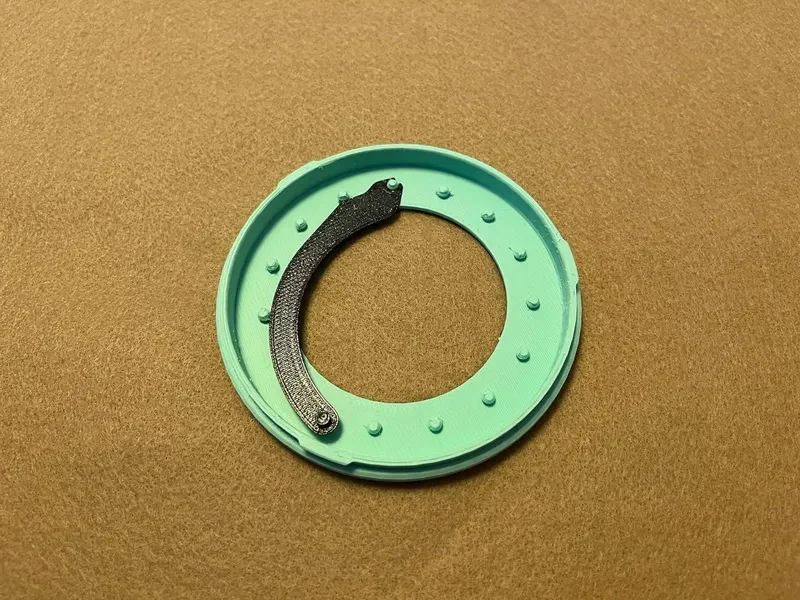

Возьмите внутреннее кольцо и начните прикреплять глаза к столбам, двигаясь ПО ЧАСОВОЙ СТРЕЛКЕ.
*в зависимости от материалов для печати этот шаг может пройти гладко или нет, не стесняйтесь распечатать листья для лучшего соответствия, это займет всего 30 минут :).
Шаг третий (Размещение листьев):
После того, как все листы соединены, расположите их, как показано на рисунке, может помочь небольшая плоская отвертка.
*этот шаг может разочаровать, но беспокойство почти закончилось. Чтобы облегчить эту задачу, «маркуры» изготовили приспособление для сборки.
Шаг четвертый (соединение колец):
Поместите внешнее кольцо сверху, стараясь вставить все ползунки в свои пазы. Перед закрытием обязательно совместите три выступа на внутреннем кольце с отверстиями на внешнем кольце.

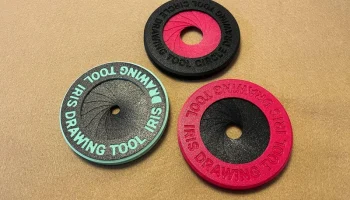

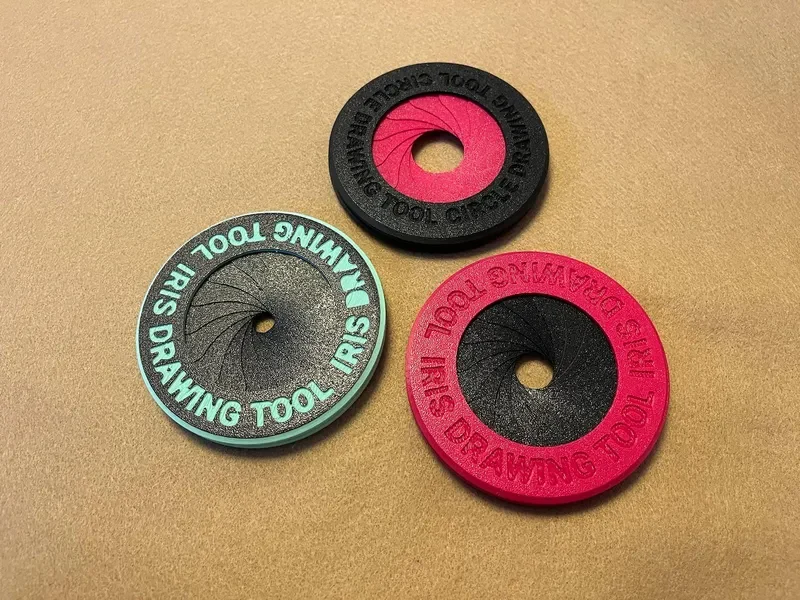

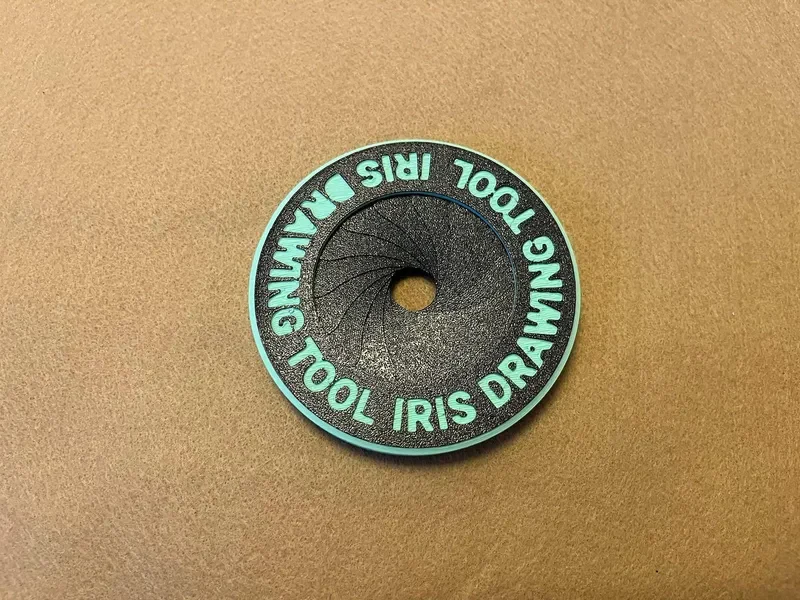

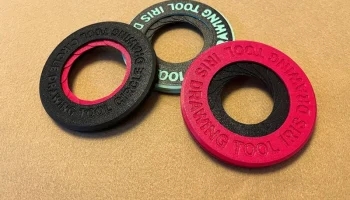

По какой-то причине текстовый редактор не позволяет мне добавлять больше фотографий, поэтому фотография четвертого этапа находится выше вместе с фотографиями моделей.
*если после закрытия некоторые створки не встали на место, просто возьмите небольшую плоскую головку и перемещайте ее, пока они не войдут в свое гнездо.
