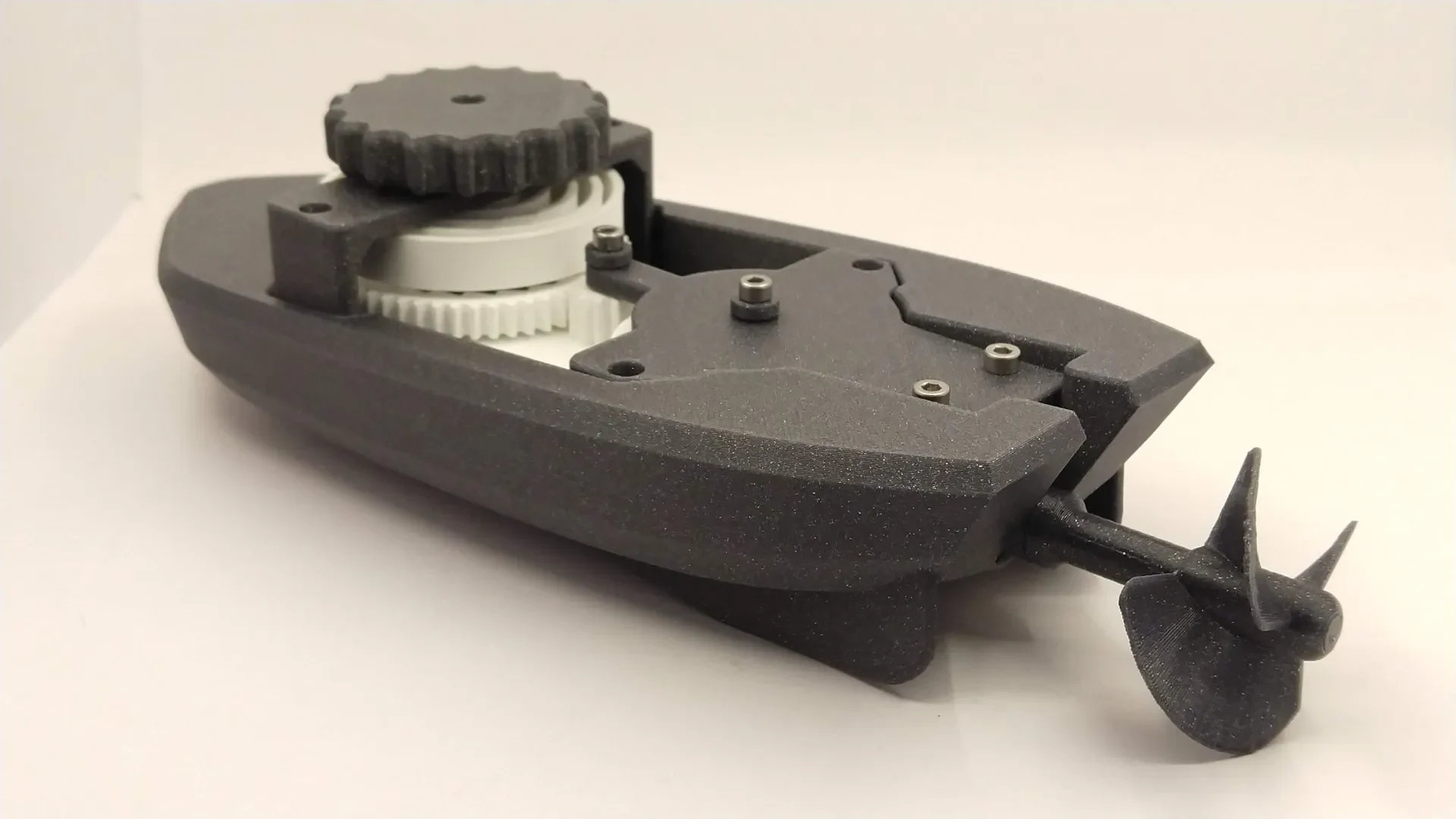

Хочу представить вам 5-ю версию моей заводной лодки.

После 4-й версии я получил много отзывов на Facebook, которые я реализовал как можно лучше.

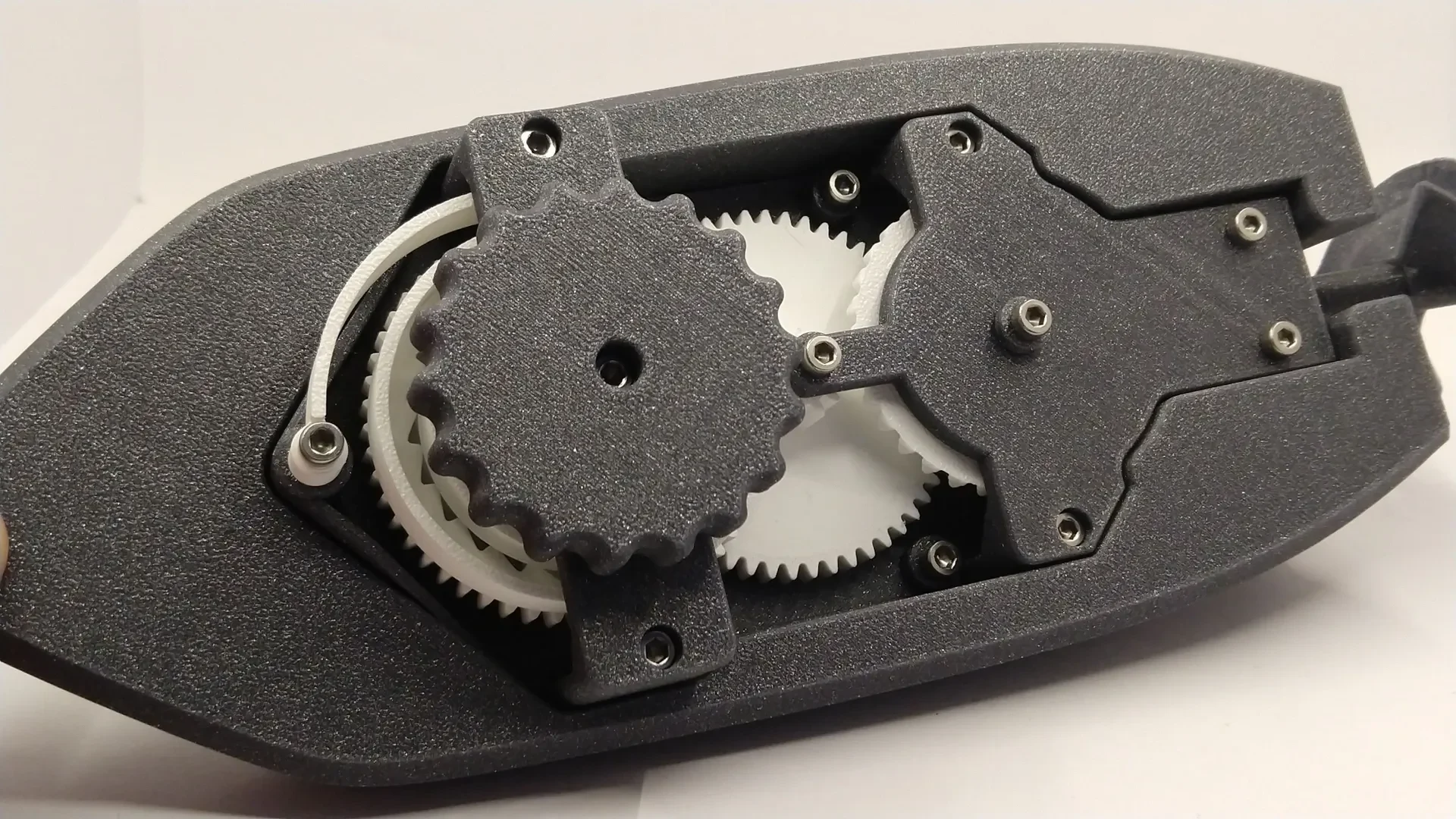

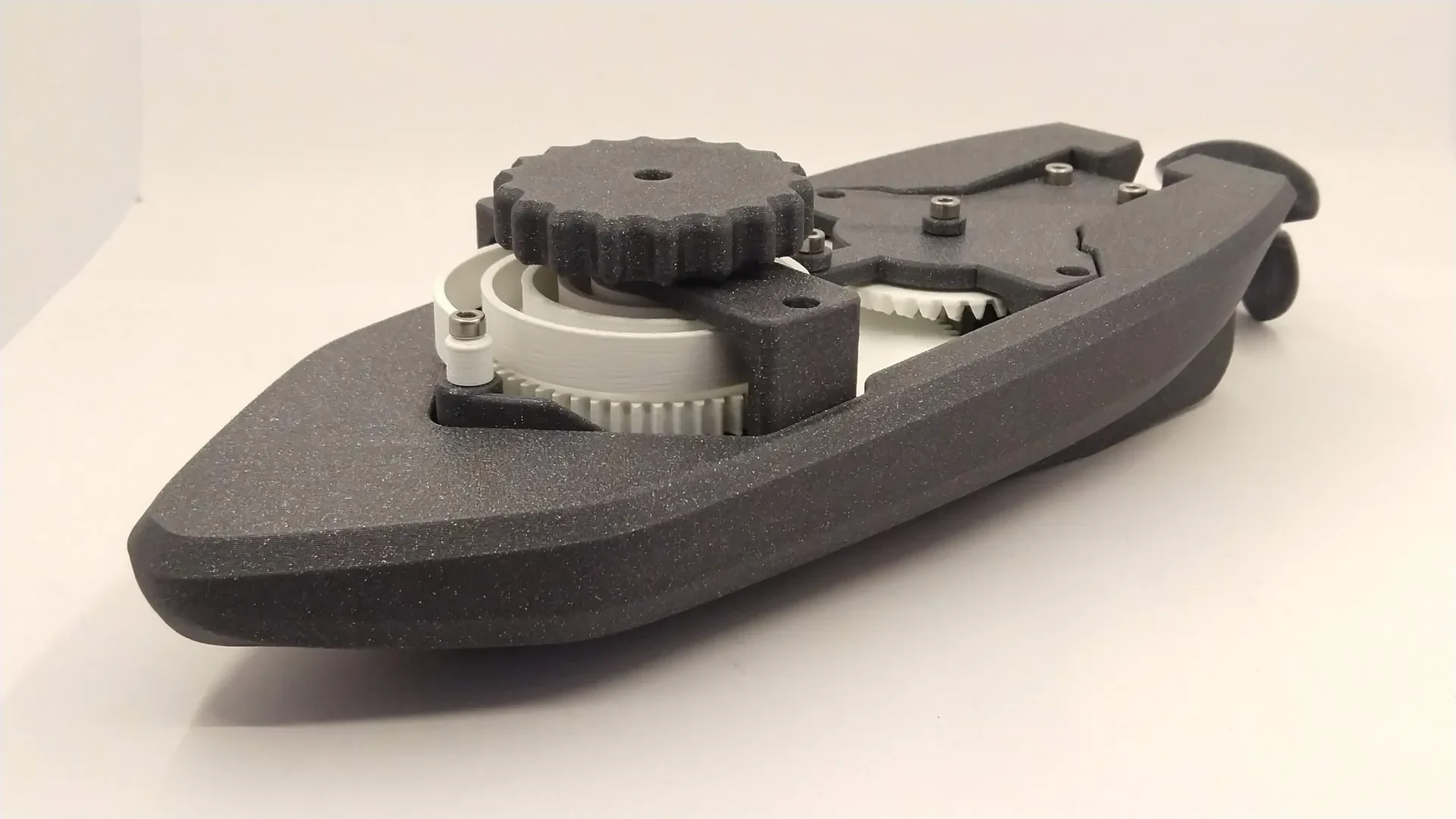

Как видите, заводное колесо гораздо большего размера. Лодку теперь можно легко завести даже мокрыми руками. Кнопка также стала немного толще, чтобы обеспечить больший захват.

Острые края всех компонентов были закруглены. Я также установил винты головками вверх. Больше никаких острых ниток сверху.

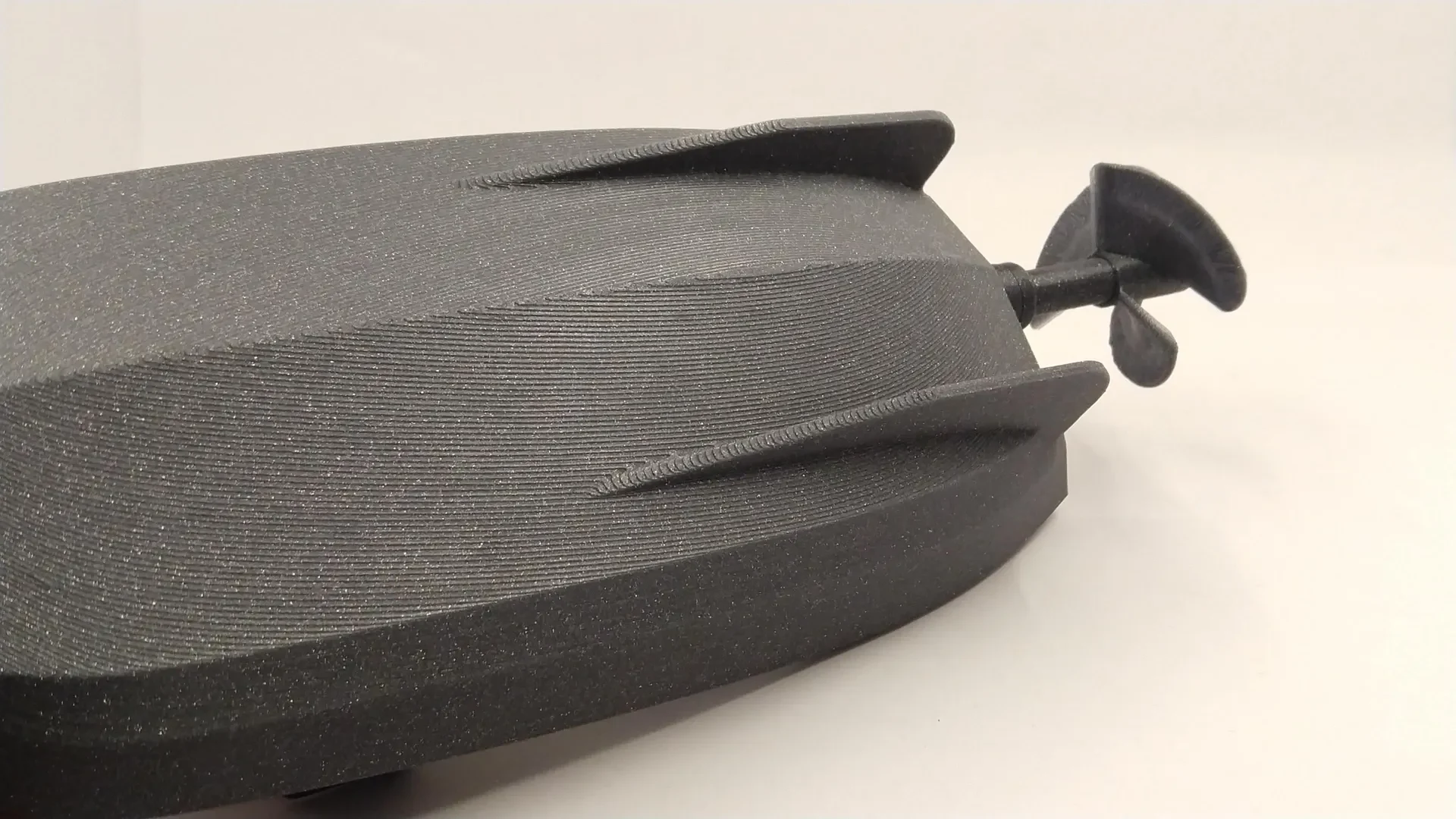

Далее я добавил жесткий руль, что означает, что лодку больше не сносит вправо. Это работает очень хорошо. — лучше, чем ожидалось.

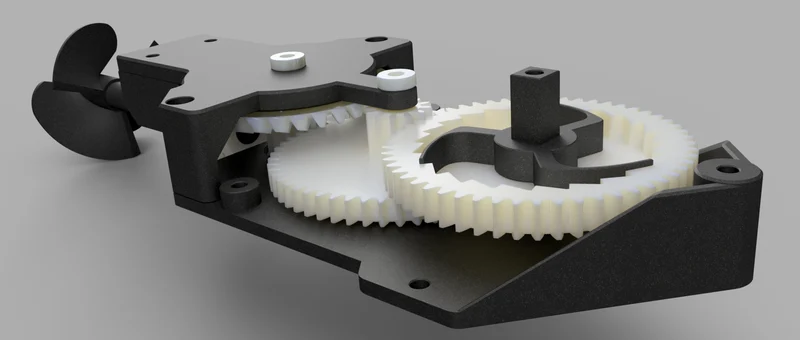

Самые большие изменения коснулись трансмиссии. Все шестерни были переработаны. Для изменения направления сзади я использовал спирально-коническую шестерню, которая создает смехотворно малое трение. Он сконструирован таким образом, что осевая сила передается назад, а возникающее трение почти нейтрализуется противодавлением гребного винта. В воде это работает просто фантастически! Все шестерни теперь имеют контрподшипники. Таким образом, наклон и связанное с ним трение теперь предотвращены. Таким образом, вся трансмиссия стала намного эффективнее, работает быстрее и дольше по прямой, не срываясь при подъеме. Беспроигрышная конструкция. :)

В версии 5 вам понадобится всего 4 винта разных размеров.
2x M3x10 (опционально для крепления редуктора к основному корпусу)
4x М3x20
5x М3x30
1x М3х40

тебе тоже нужен
4 нейлоковые гайки M3
6 обычных гаек M3 или альтернативно Nylocs

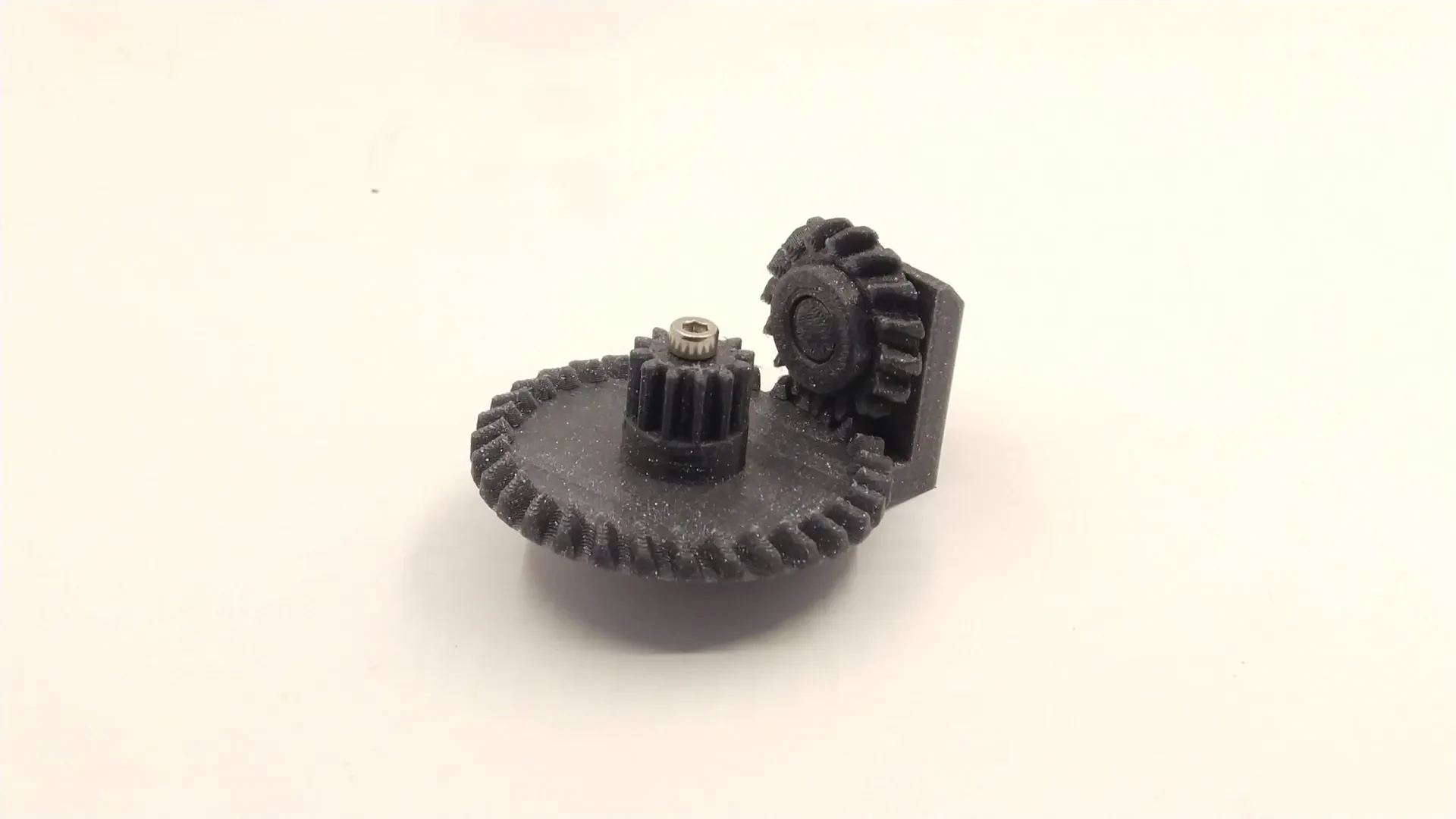

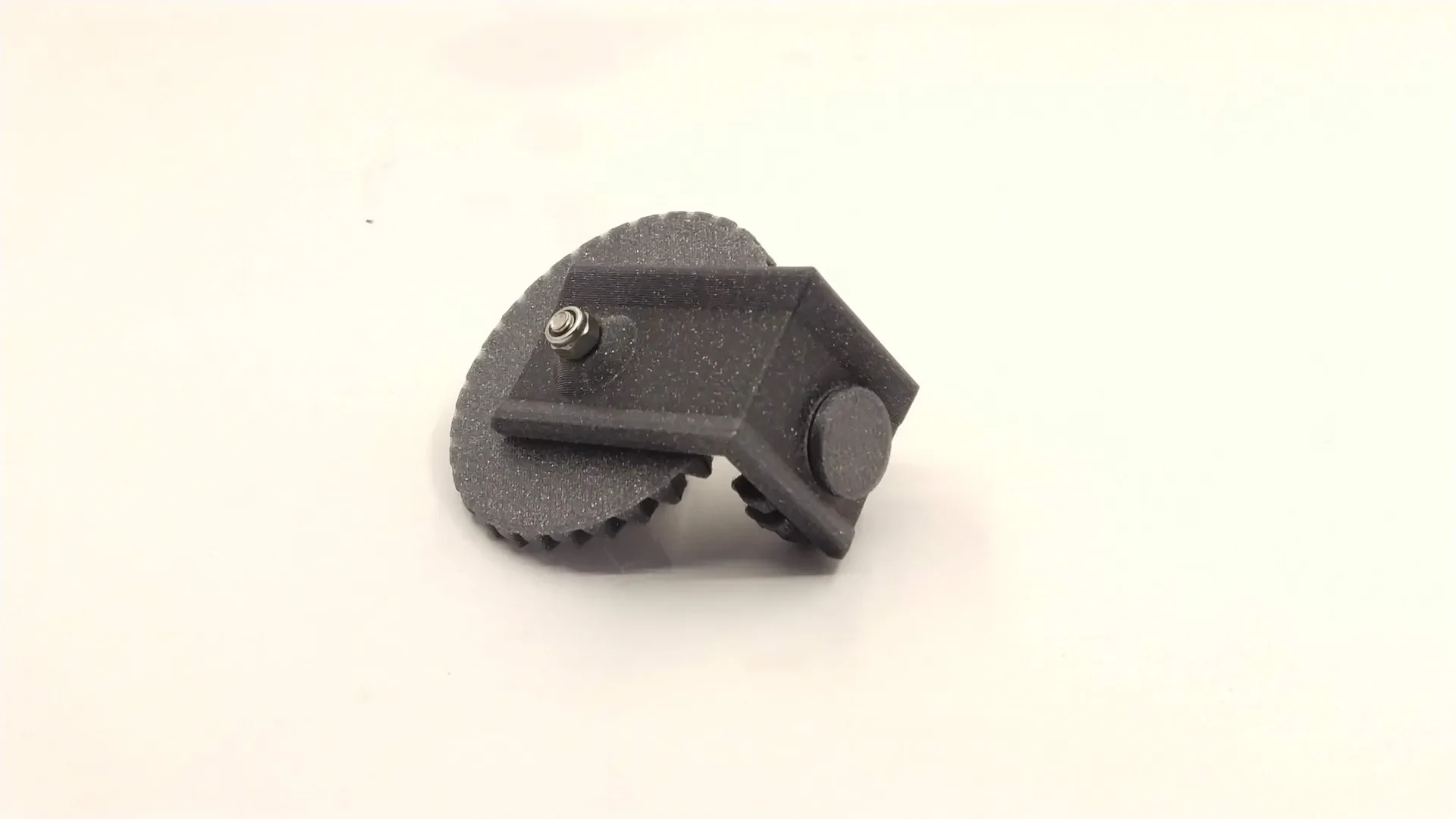

Чтобы проверить правильность ваших настроек печати, я построил небольшой функциональный тест. Вам нужно распечатать самые важные шестерни — конические шестерни — и небольшой держатель со булавкой. Разберите его и проверьте работоспособность. Отрегулируйте первый слой и множитель выдавливания так, чтобы две шестерни легко сцеплялись, а затем распечатайте остальную часть модели с теми же настройками. Абсолютно важно, чтобы эти две передачи работали хорошо. Итак, начнем с эталона. Когда все работает хорошо, вы можете использовать эту шестерню для своей лодки.

И, пожалуйста, распечатайте все PLA, иначе спираль будет недостаточно жесткой, и шестерни будут создавать слишком большое трение. Я просверлил отверстия в шестернях небольшой разверткой 3H7. Также можно использовать спиральное сверло. В любом случае сделайте это, чтобы ничего не застряло.

Я хотел бы поблагодарить Janssen86 за предоставление библиотеки механизмов для OPEN SCAD на Thingiverse. Я проектировал всю лодку с помощью Fusion 360, но такой спирально-конический редуктор — это совсем другое дело. Спроектировать гораздо сложнее, чем я ожидал. Это было бы невозможно без библиотеки Янссена. Еще раз спасибо.

Удачной печати!

редактировать 15.05.2022

Я внес несколько небольших изменений в 4 части. Они отмечены v2.

Инструкция и действие:

Распечатать инструкции

Печатайте все в PLA
