Модель радиоуправляемой лодки

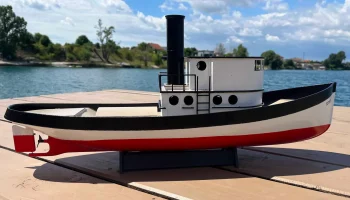

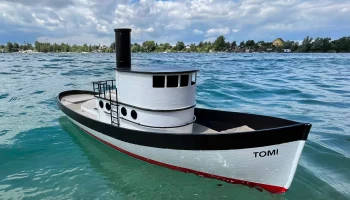

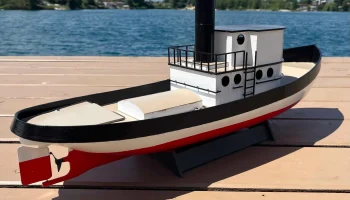

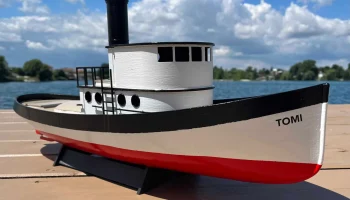

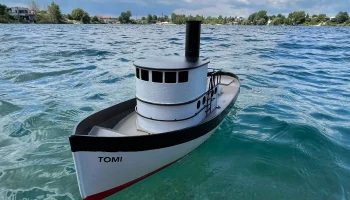

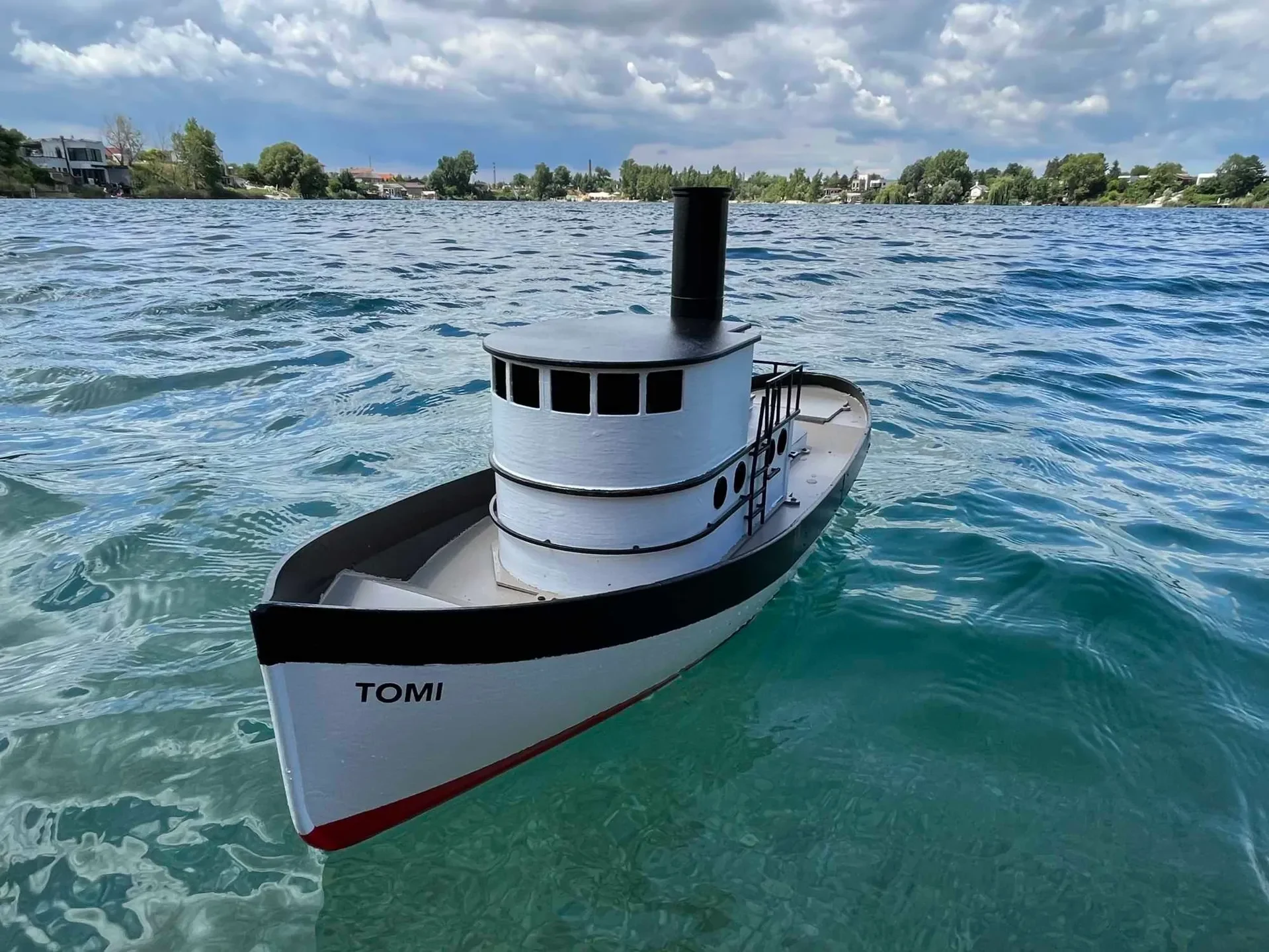

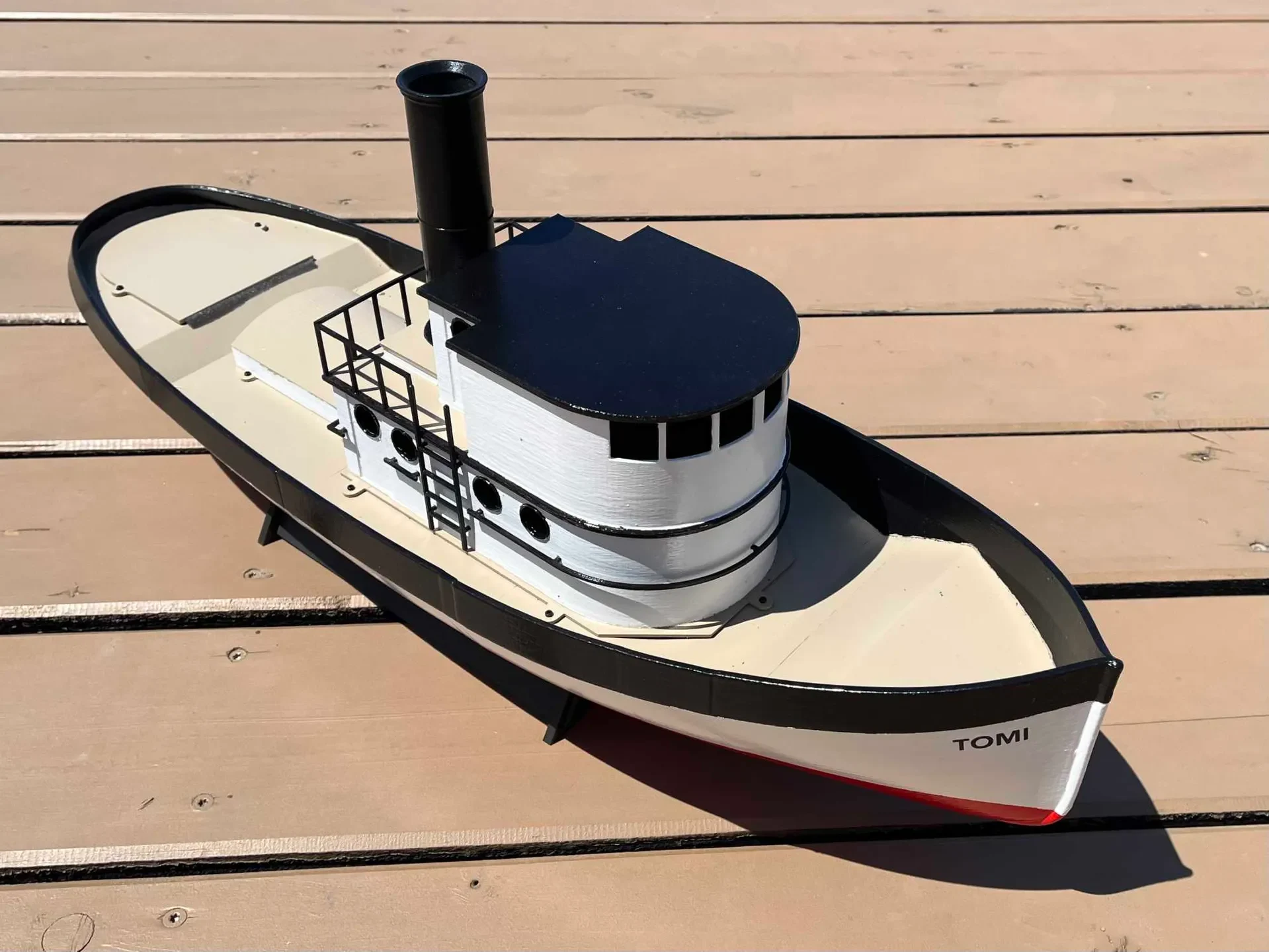

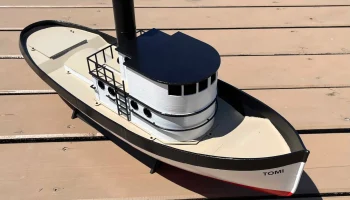

Радиоуправляемая рыбацкая лодка, подходящая для использования на открытом воздухе, например, на озере. Лодка имеет длину почти 68 см, ширину 20,5 см и высоту примерно 28 см. Детали лодки спроектированы так, чтобы их можно было распечатать на принтере МК3. Поскольку я планирую использовать лодку летом на озере, я выбрал нить PETG из-за более высокой термостойкости. Возможны два варианта установки двигателя постоянного тока типоразмера 130 (рис. 1) или 540 (рис. 4).

Корпус лодки состоит из 5 частей, которые нужно склеить. В каждой детали имеются отверстия для установочных штифтов. Для корпуса корабля потребуются следующие детали.

Вырез тела 1
Вырез тела 2
Вырез тела 3
Вырез тела 4
Вырез тела 5

Кабина состоит из следующих частей, которые необходимо склеить:

Каюта основной 1 этаж
Каюта основная 2 этаж
Основная крыша кабины
Перила
Дымовая труба

Для закрытия монтажных отверстий двигателя и руля направления используются следующие детали:

Крышка руля направления
Кабина маленькая

Крышки и кабина крепятся к корпусу винтами М2х10.

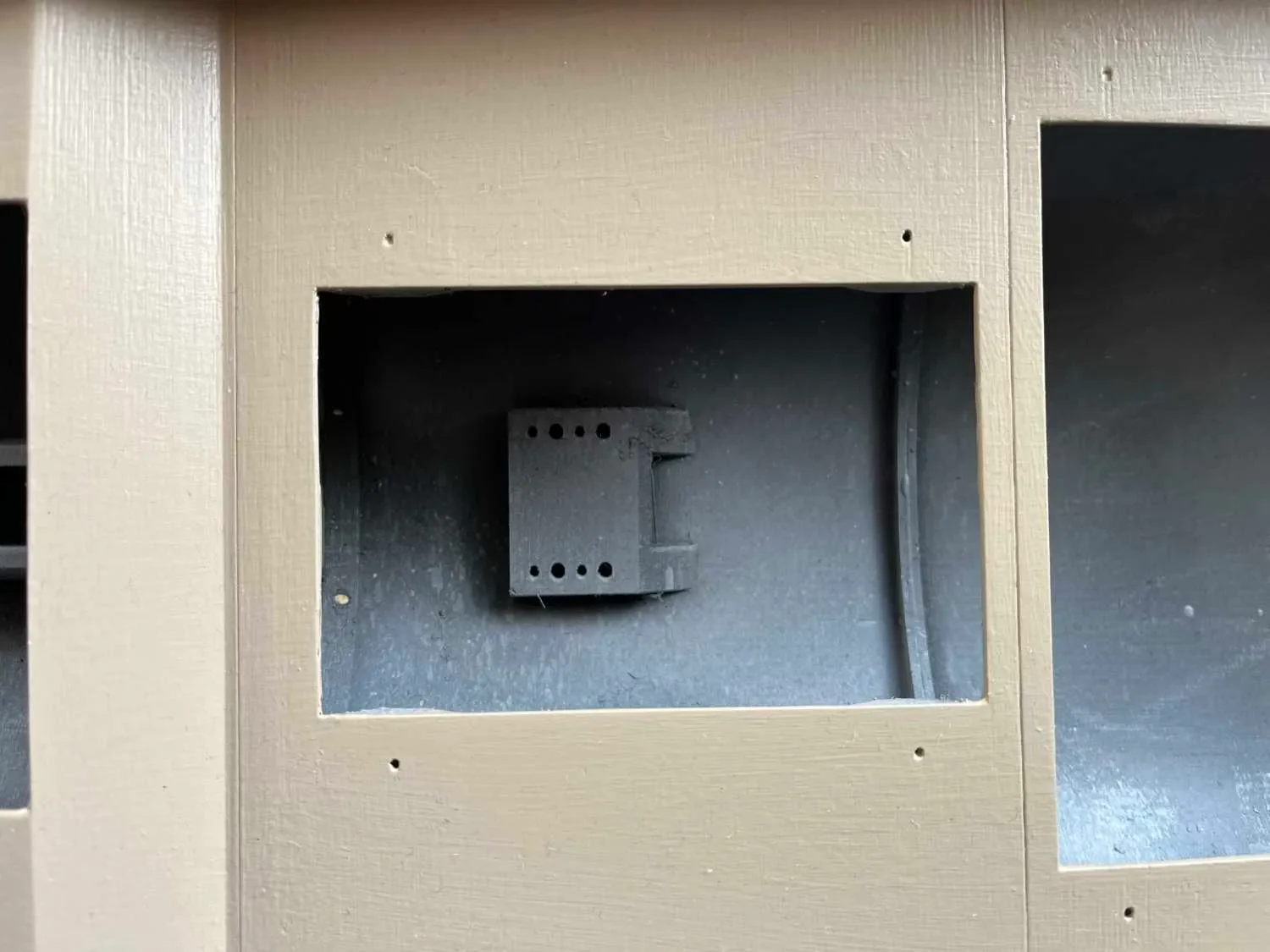

Имеются детали для хранения аккумулятора и электроники:

Маленькая коробка
Большая коробка

Вариант 1 — двигатель постоянного тока 130

Рис. 1: Вариант с двигателем постоянного тока 130

Комплект двигателя (комплект привода лодочного мотора с щеточным управлением ESC Rc 5А с медной муфтой, валом и гребным винтом) можно заказать по адресу:

https://www.aliexpress.com/item/1005005506519701.html?spm=a2g0o.order_list.order_list_main.36.781d1802LSAQUV

Рис. 2: Вид установки двигателя постоянного тока 130

Рис. 3: Двигатель постоянного тока 130, вид сбоку в разрезе

Вариант 2 — двигатель постоянного тока 540

Б/у двигатель постоянного тока 540 27T с ESC HIMOTO HM03058.

https://www.rcsvet.sk/stejnosmerne/88496-robitronic-stejnosmerny-motor-razer-540-27t-4046032090936.html

https://www.rcsvet.sk/auto-lodni/19415-himoto-elektronicky-regulator-auta-1-16-4894220003547.html

Необходимо распечатать дополнительные детали для крепления двигателя и шестерни. Шестерни напечатаны из ПК-материала для большей долговечности.

540_адаптер
Шестерни_Мотор_540

Рис. 4: Вариант с двигателем постоянного тока 540

Рис. 5: Вид установки двигателя постоянного тока 540

Рис. 6: Двигатель постоянного тока 540, вид сбоку в разрезе

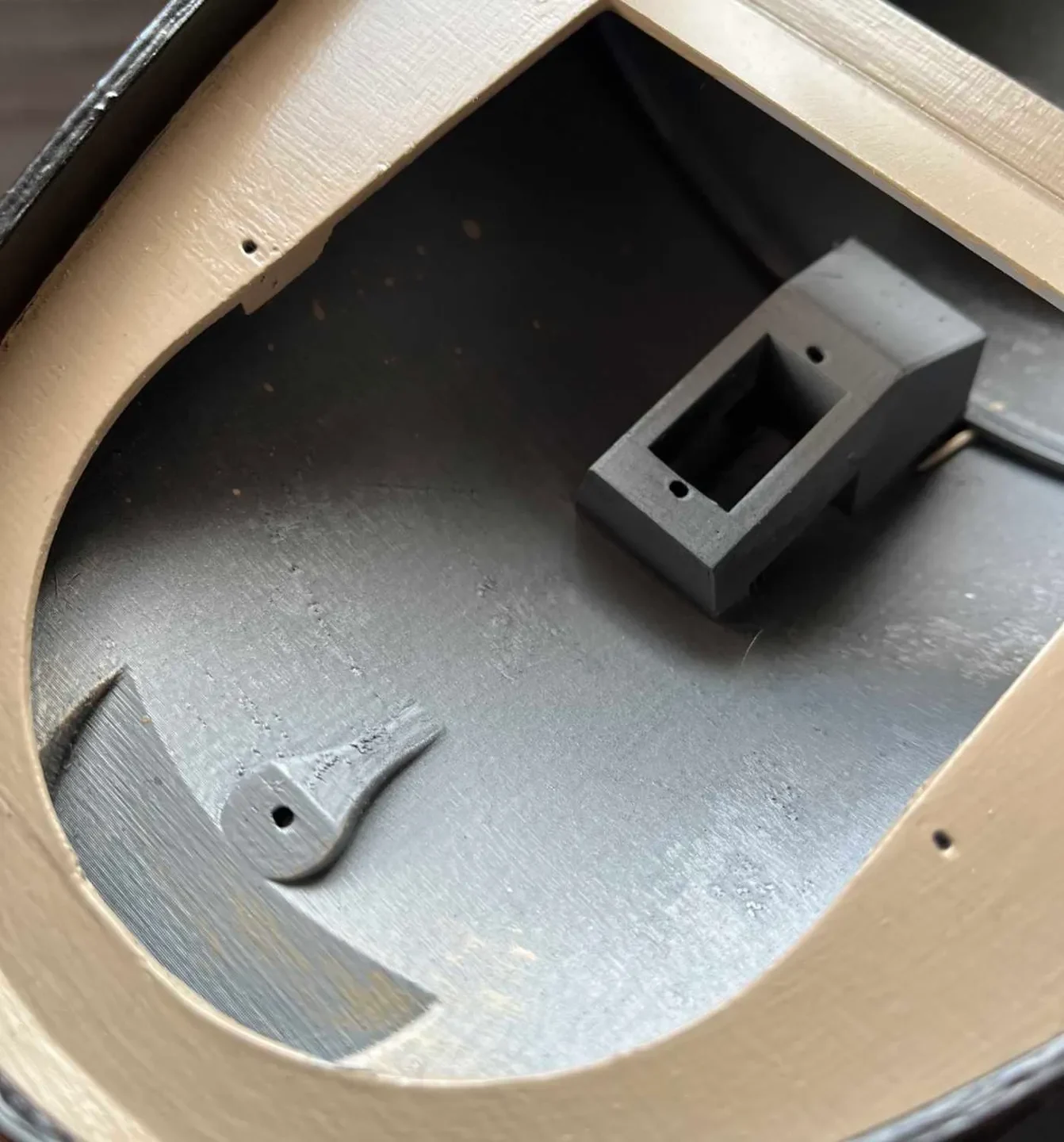

Установка руля направления и сервопривода

Мини-водонепроницаемый сервопривод используется для управления рулем направления.

https://www.aliexpress.com/item/4001132684438.html?spm=a2g0o.order_list.order_list_main.25.781d1802LSAQUV

Для сборки руля направления и установки сервопривода необходимы следующие детали:

Детали руля направления

Рис. 7: Вид установки руля направления и сервопривода

Рис. 8: Вид сбоку на руль направления и сервопривод в разрезе

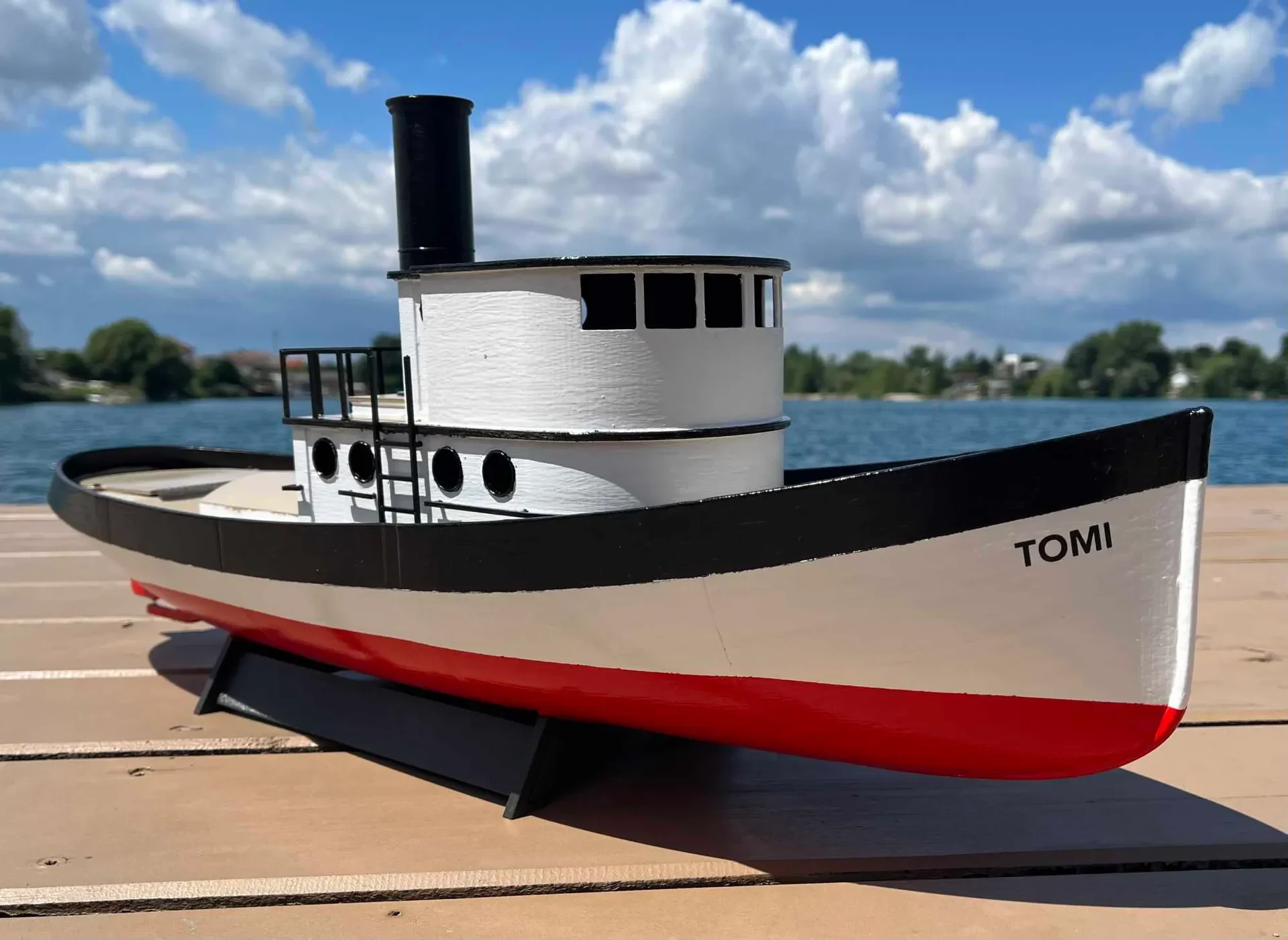

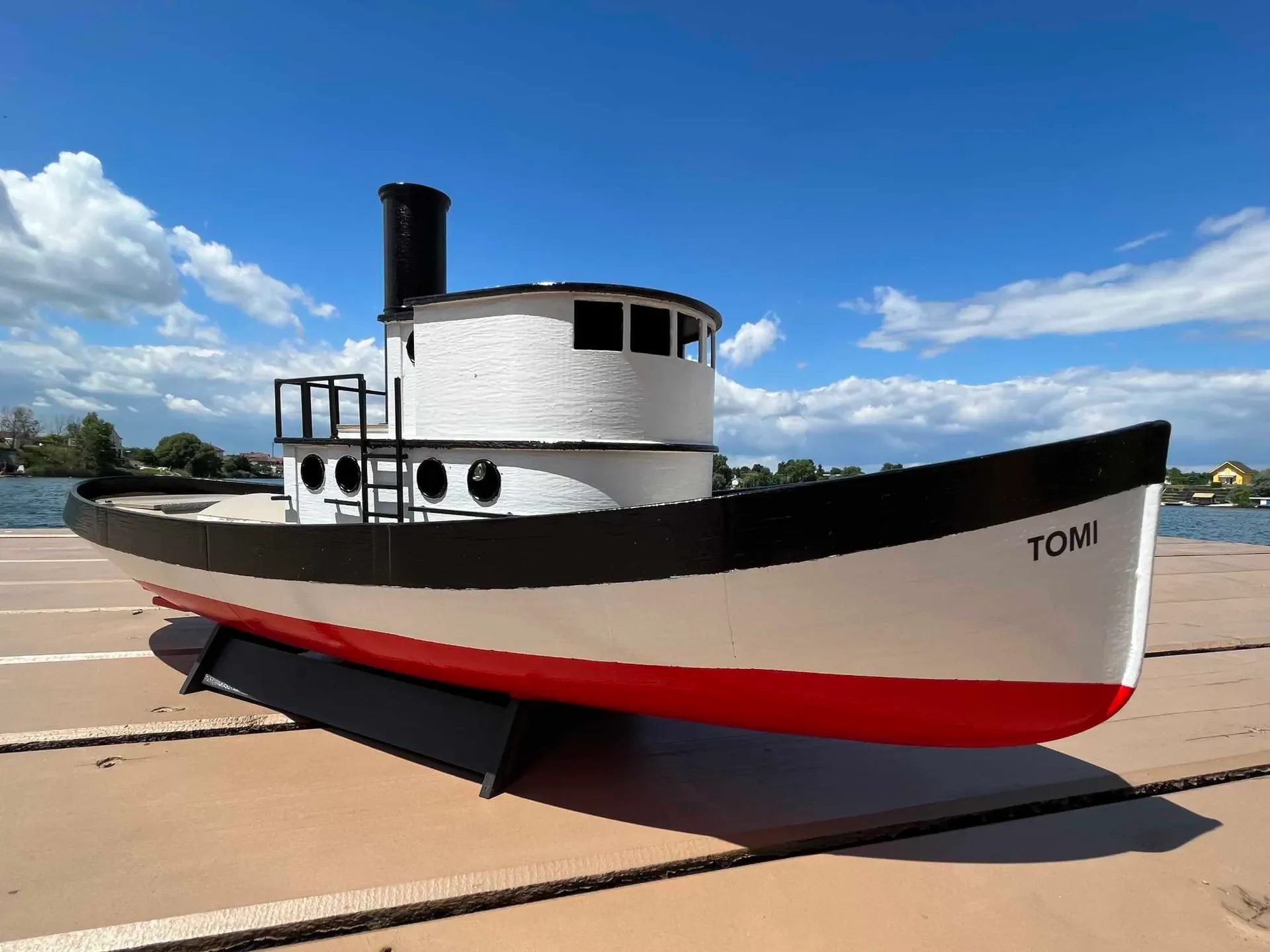

Стенд

Также имеется подставка для безопасного хранения лодки. Отдельные части подставки нужно склеить.

Детали стенда

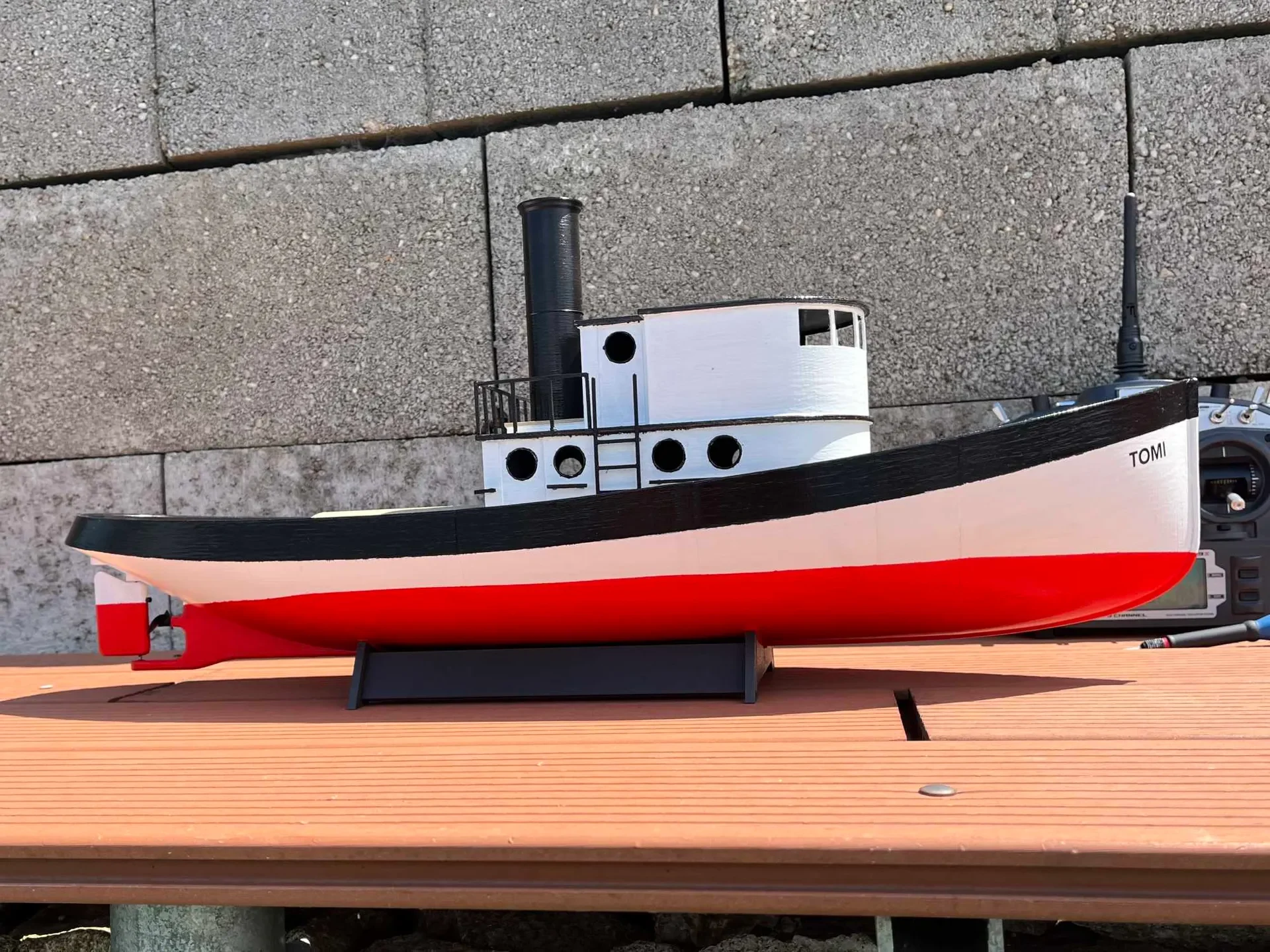

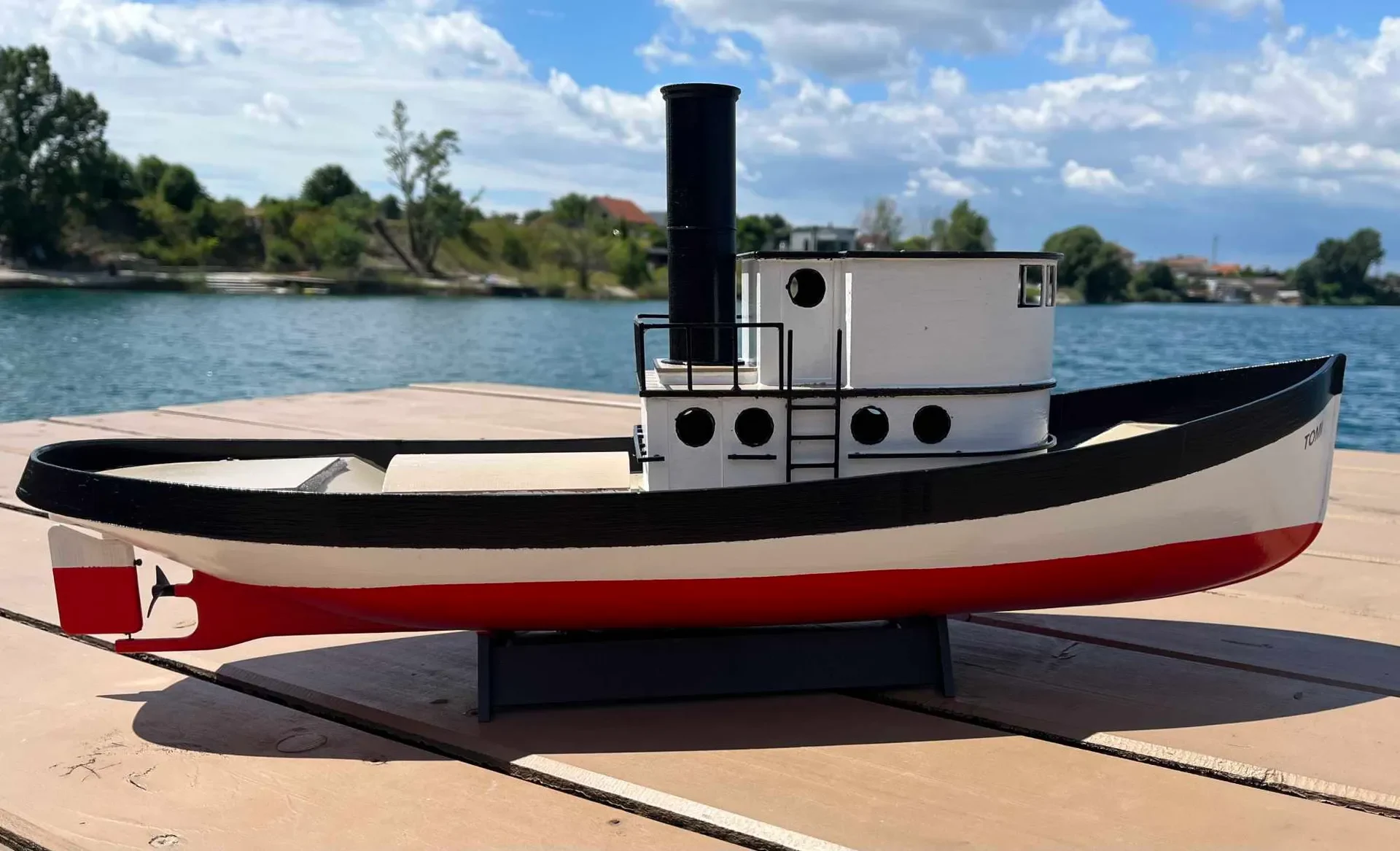

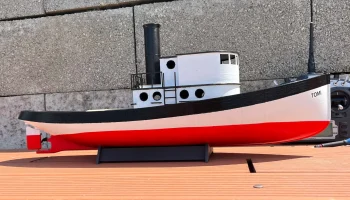

Рис. 9: Подставка в собранном виде
