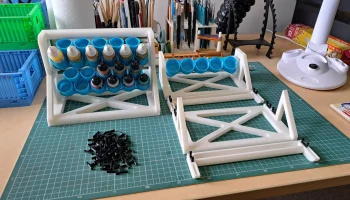

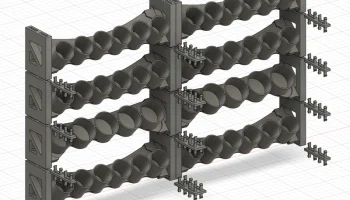

Модульная вертикальная стойка для краски

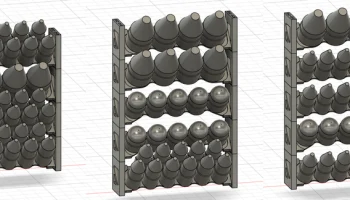

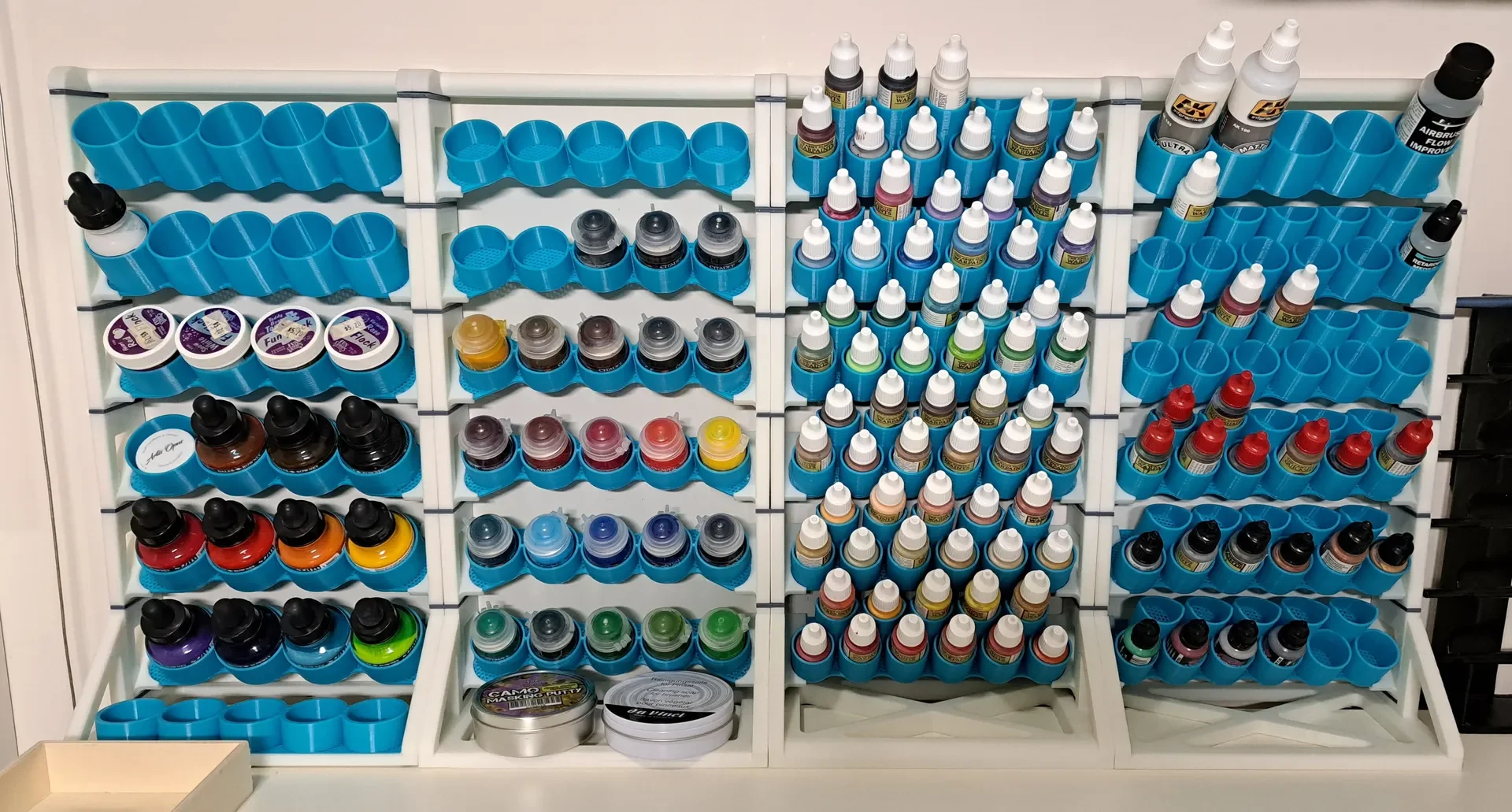

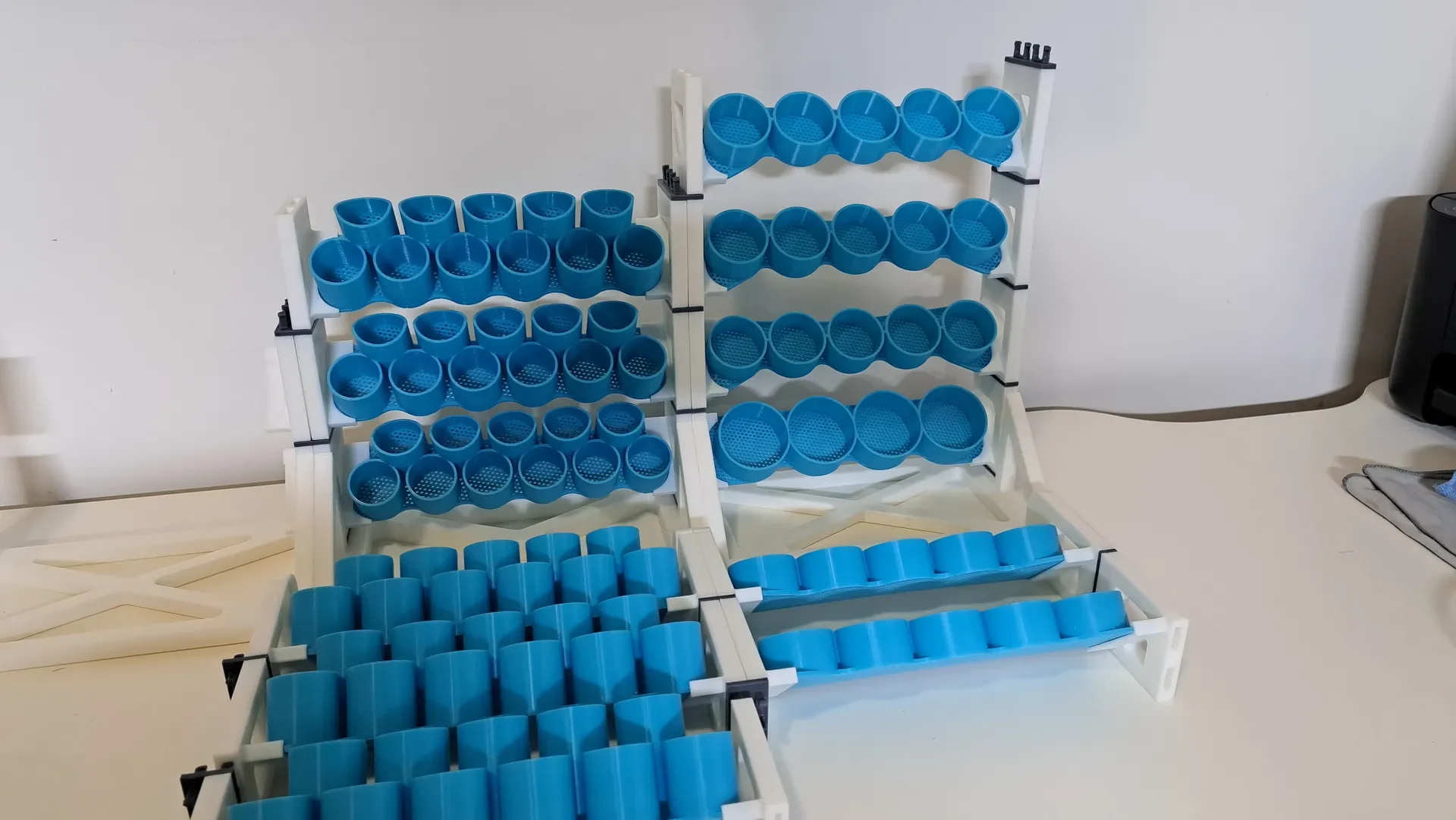

Эта система стеллажей для красок предназначена для тех, кто ищет что-то настраиваемое, что можно изменить в дальнейшем, заменяя полки, удаляя или добавляя ярусы.
Он был разработан для упрощения печати (опоры необходимы только для соединения зажимов с несколькими стойками, но существует также версия без опор) и может быть распечатан на принтерах меньшего размера. Самые большие детали помещаются на Ender 3 S1 с за��асом в несколько мм для полей. Самая большая часть, нижняя часть 3 метра, имеет размеры 225,5 х 120 мм.
Подходит (с трудом)!

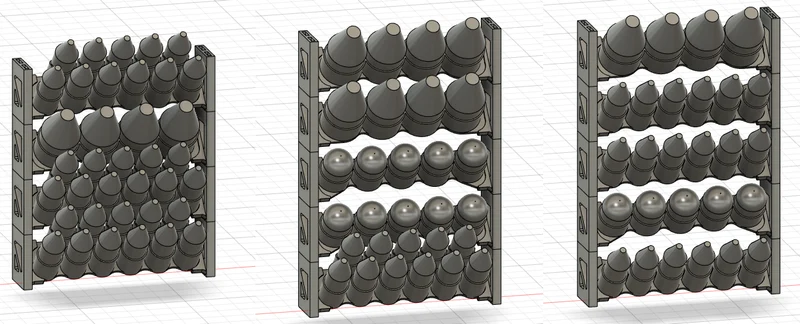

Параметры конфигурации

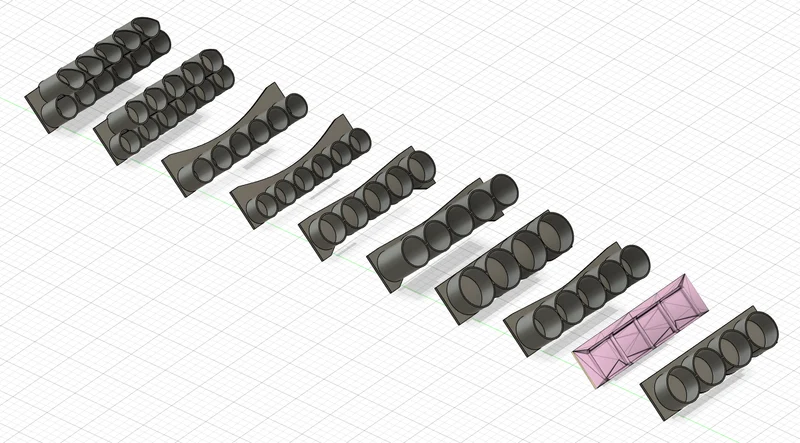

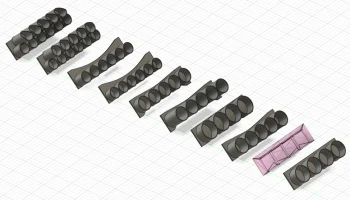

Полки
Бутылки-капельницы диаметром +-25 мм (Vallejo, Army Painter, Turbo Dork, AK Interactive и т. д.)
один ряд — 6 слотов
Полка высотой 27 мм, однорядная. 3mf, глубина 30 мм.
Полка однорядная, 27 мм.3mf, глубина 20 мм.
двухрядный — 11 слотов
Полка высотой 27 мм, двухрядная. 3mf, глубина 30 мм.
Полка двухрядная 27мм.3мф — глубина 20мм
Емкости с краской диаметром +-33 мм (Citadel, AK Interactive)
один ряд — 5 слотов
Полка 35мм.3мф — глубина 20мм
Полка очень высокая, 35 мм. 3 м — глубина 50 мм.
Чернильницы и бутылки диаметром +-36 мм (Liquitex, Vallejo)
один ряд — 5 слотов
Полка высотой 38 мм.3mf — глубина 35 мм.
Емкости для краски диаметром +-40 мм (Tamiya)
один ряд — 4 слота
Полка 42мм.3мф
Чернильницы +-45 мм (Далер Роуни)
один ряд — 4 слота
Полка 46мм.3мф — глубина 25мм
Gridfinity — хорошая комбинация дна и полки.3mf
один ряд — 4 слота
полка Gridfinity.3mf
сделай свой собственный
пустой шаблон полки
Шаблон полки.3мф
Несовместимые комбинации полок
Ест�� несколько несовместимых комбинаций, когда речь идет о более крупных и плотных полках.
Известно, что следующие комбинации препятствуют/конфликтуют друг другу:
Полка выше/ниже несовместима с
Полка высотой 27 мм, двухрядная, 3мф.
Полка двухрядная 27мм.3мф
ниже
Полка 46мм.3мф
Полка высото�� 38мм.3мф
Полка высотой 27 мм, двухрядная, 3мф.
Полка двухрядная 27мм.3мф
выше
Полка 46мм.3мф
Полка высотой 27 мм, двухрядная, 3мф.
Полка двухрядная 27мм.3мф
NA
дно с полкой.3мф
Некоторые из этих несовместимостей можно устранить, используя двойные зажимы в качестве прокладок. В будущем я планирую выпустить больше версий этих двойных зажимов, которые будут служить в качестве прокладок большего размера, но существующие двойные зажимы будет довольно легко модифицировать в соответствии с вашими потребностями.

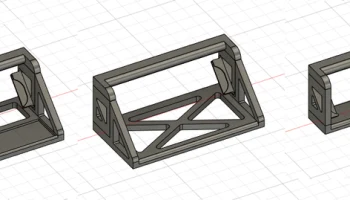

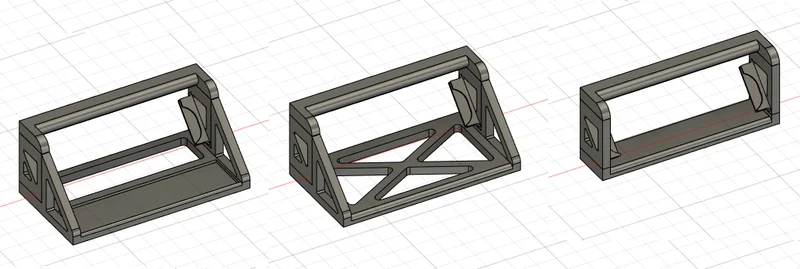

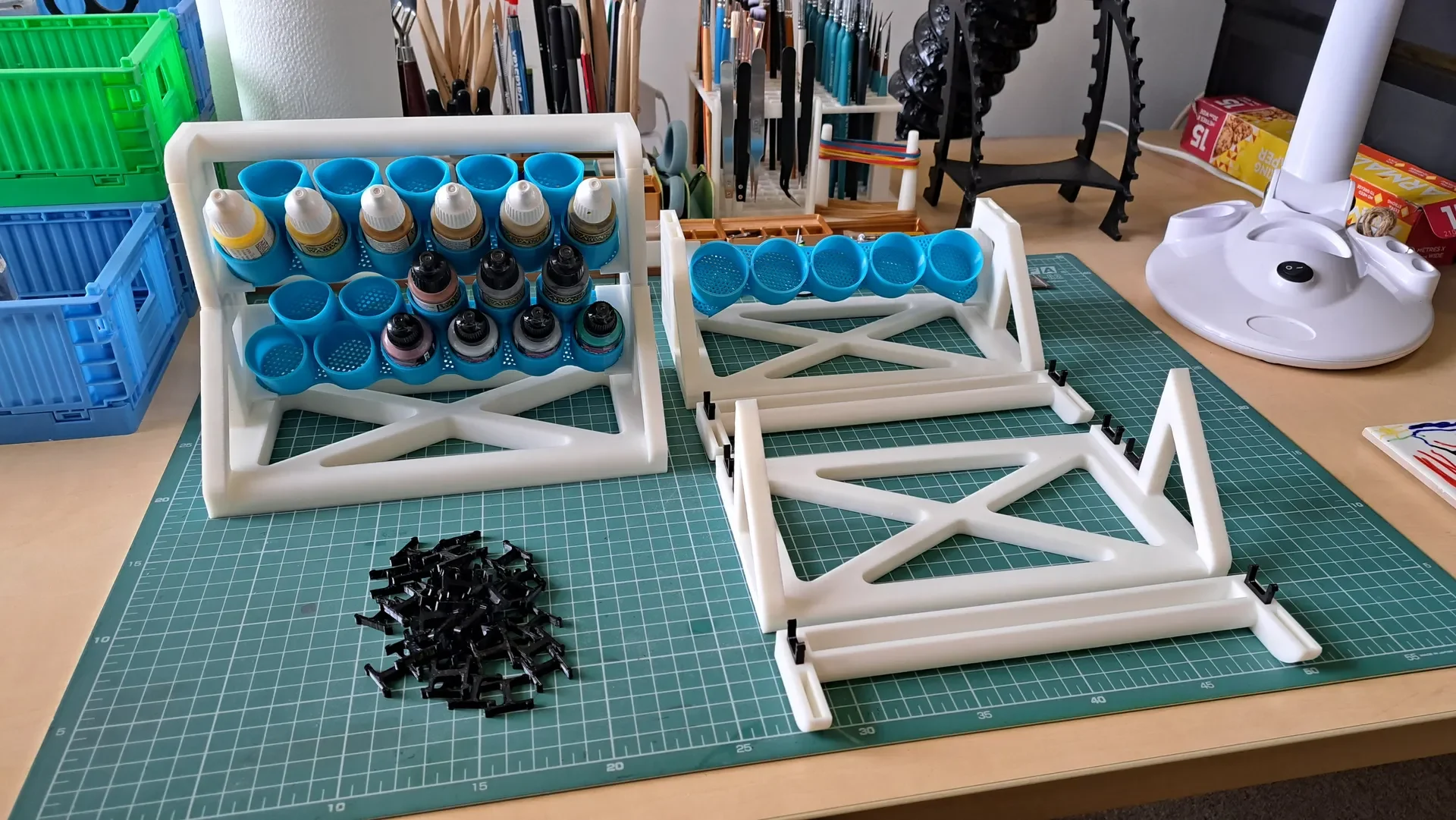

Низ
дно.3mf — более глубокое и устойчивое для свободного положения на столе.
дно slim.3mf — приклейте или настройте и добавьте свои собственные отверст��я, чтобы закрепить его на столе/полке.
дно с полкой.3mf — более глубокое и устойчивое для свободного стояния на столе с дополнительным отверстием для полки

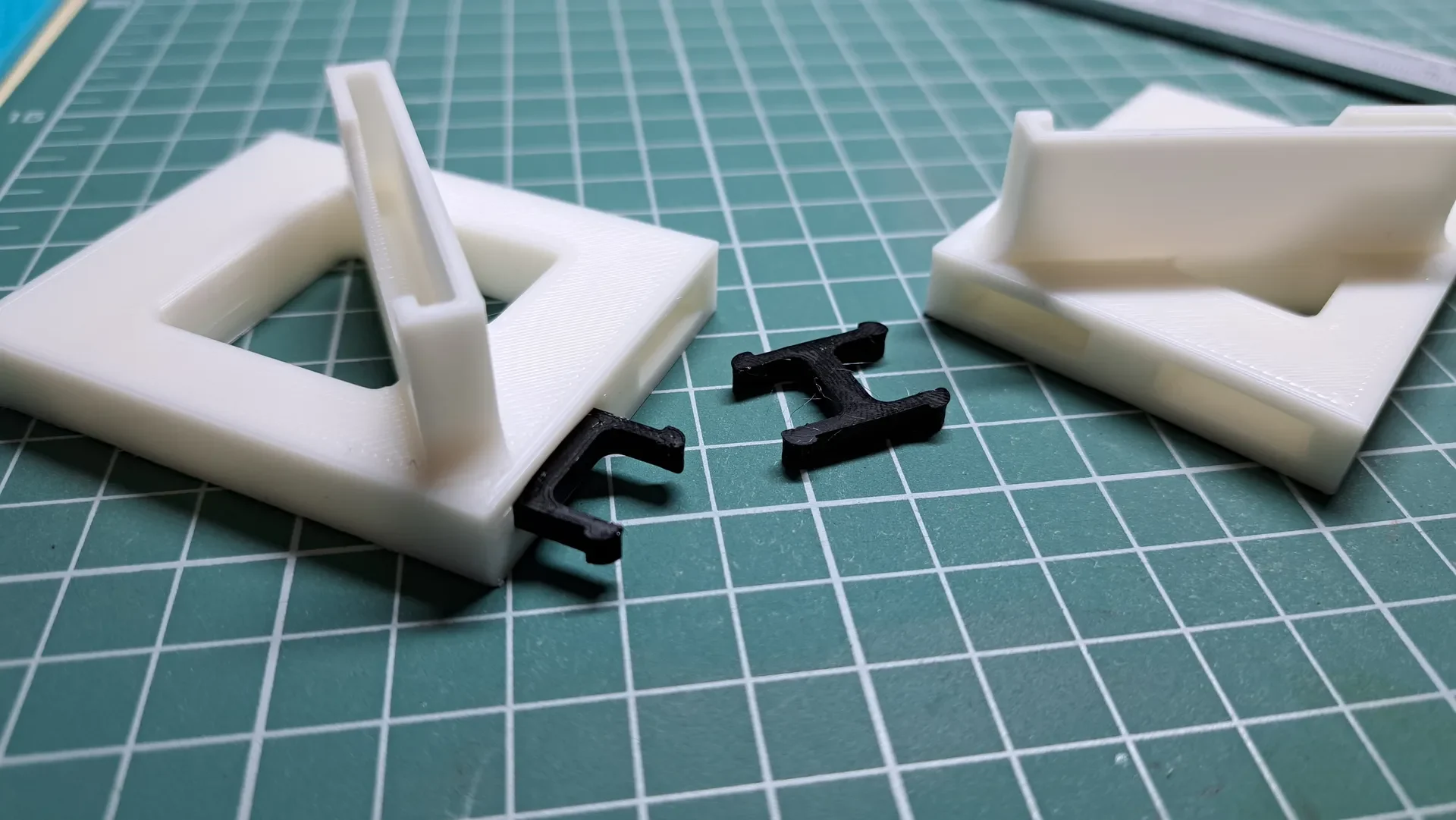

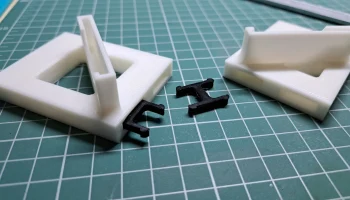

Клипы
Автономный
клип.3mf

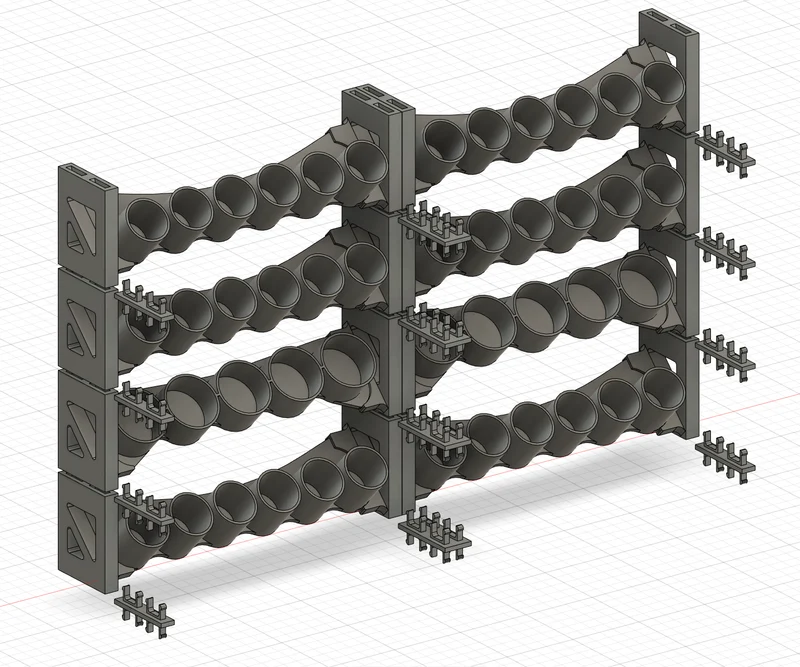

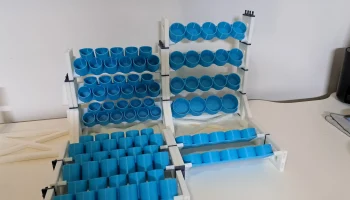

Объединение нескольких стоек в одну
Соседние стеллажи

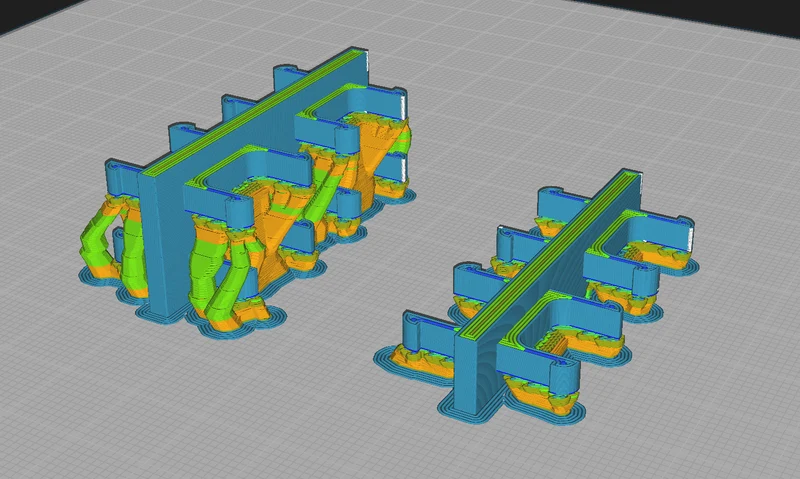

Безподдерживаемая версия
проставка безопорная 2х2,3мф
Проставка безопорная клипса.3mf x4
Поддерживает необходимую версию
двойной зажим 2х2,3мф
Концы стойки
Безподдерживаемая версия
проставка безопорная 1х2,3мф
Проставка без опоры, клипса.3mf x2
Поддерживает необходимую версию
двойной зажим 2х1,3мф
Добавление дополнительной высоты между ярусами в виде проставки толщиной 3 мм.
Безподдерживаемая версия
проставка безопорная 1х2,3мф
Проставка без опоры, клипса.3mf x2
Поддерживает необходимую версию
двойной зажим 2х1,3мф
Верхний кронштейн
Верхний кронштейн принимает только задний зажим. Если вы хотите использовать версию с проставкой, используйте версии без опоры, у которых только задний зажим и передний пуст. В качестве альтернативы вы можете использовать цельную версию, для которой требуются опоры, и отрезать два верхних передних конца зажима.
Материал
Рекомендуется печатать клипы в PETG, так как PLA слишком хрупок, а TPU слишком гибок. Остальное можно напечатать на любой фирме, которая вам понравится.
Настройки печати
Настоятельно рекомендуется нарезать с исключительными допусками, если вы нарезаете с помощью Cura!
Рамка
Размер сопла: 0,4 мм
Высота слоя: 0,24 мм
Ширина линии: 0,5 мм
Толщина стенки: 1,5 мм
Высота сверху/снизу: 1,5 мм
Плотность заполнения: 20%
Узор заполнения: кубическое деление
Поддерживает: Нет
Допуск на нарезку: Эксклюзивный (только Cura)

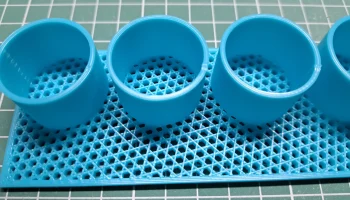

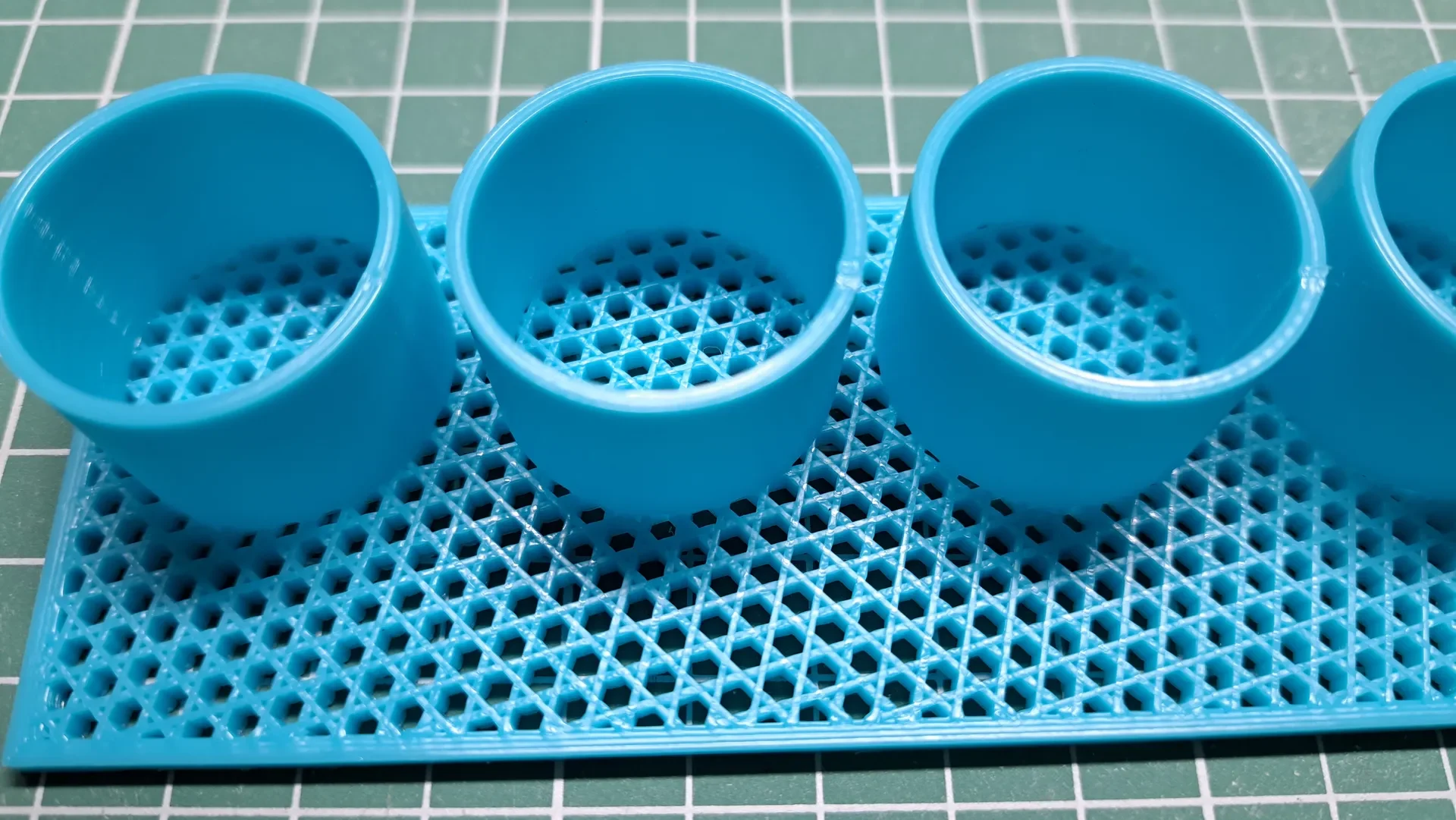

Полки
Размер сопла: 0,4 мм
Высота слоя: 0,24 мм
Ширина линии: 0,5 мм
Толщина стенки: 1,5 мм
Высота сверху/снизу: 0
Плотность заполнения: 60%
Узор заполнения: Три-шестиугольник
Поддерживает: Нет
Допуск на нарезку: Эксклюзивный (только Cura)
Устанавливая верх и низ
