OG звездный трекер V2

Теперь вы можете купить комплекты и детали в OG Star Tech.

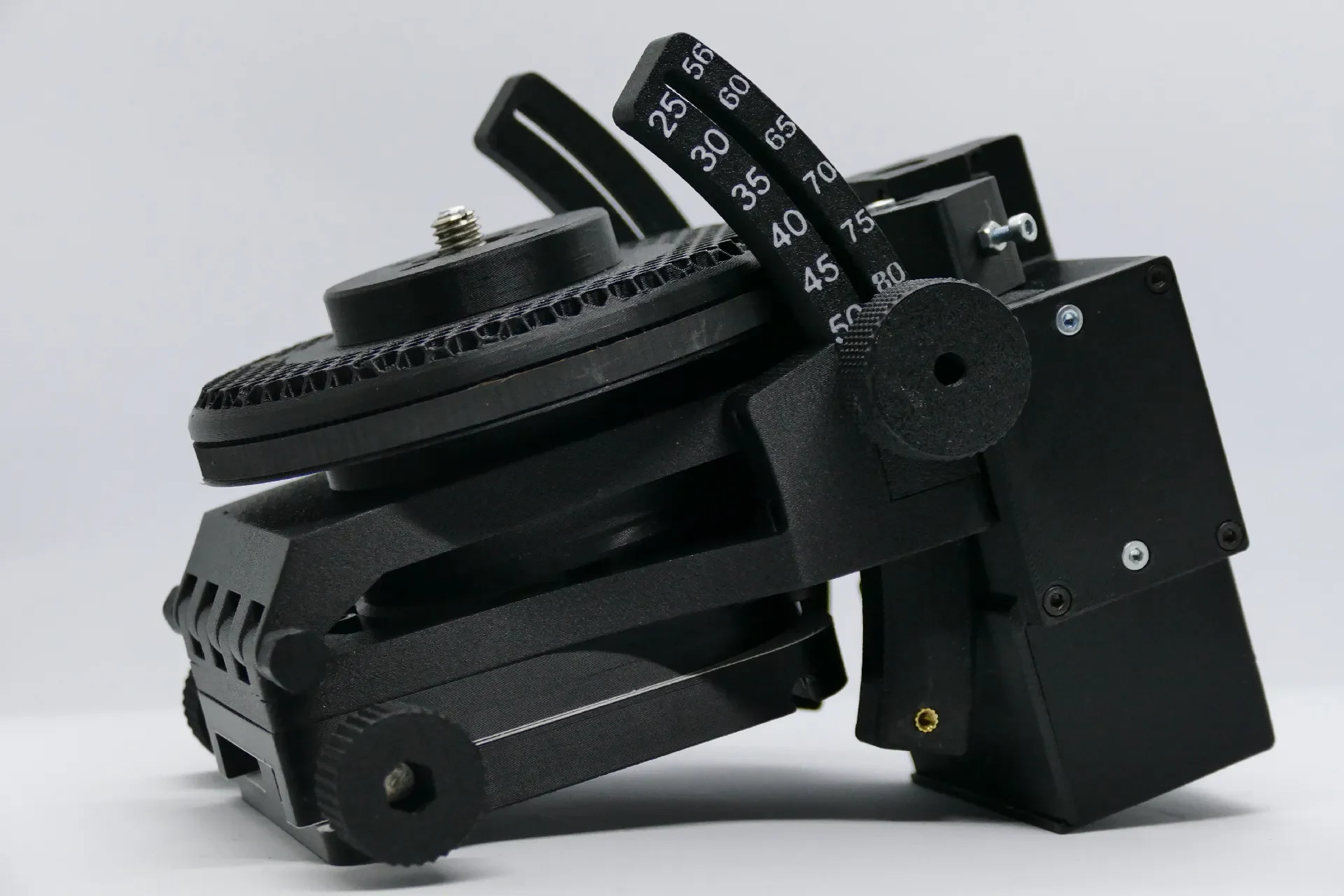

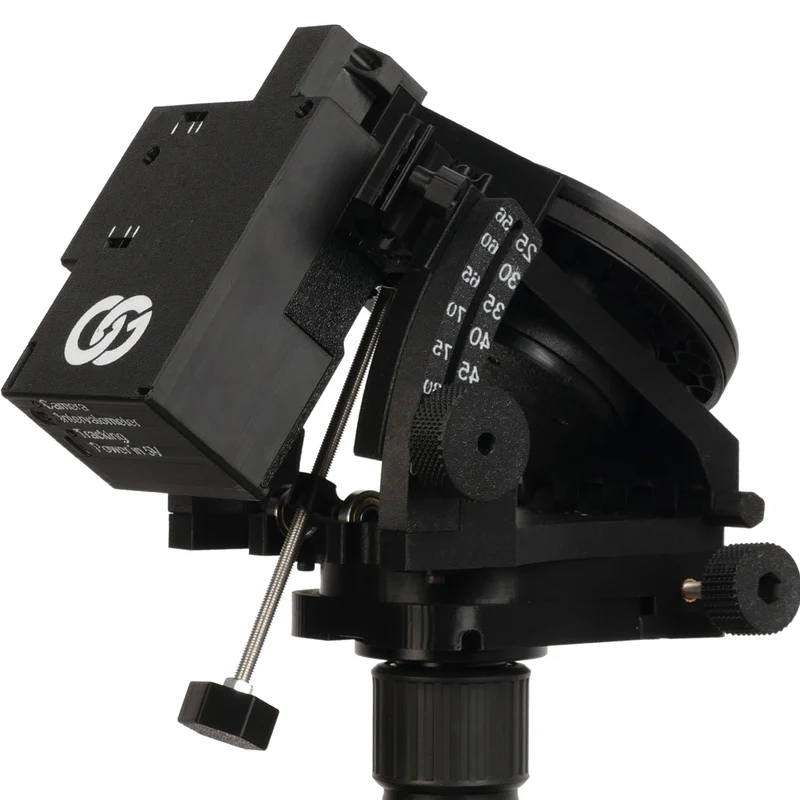

Встречайте трекер OG Star — идеальный трекер звезд своими руками

Сделай сам — создай свой собственный трекер!

Итак, вы хотите создать свой собственный трекер. Тогда вы находитесь в правильном месте. OG Star Tracker — идеальный трекер и проект для начинающих и опытных астрофотографов. Сочетание простоты использования с высокой точностью и открытым исходным кодом.

Ключевые особенности:
Легкий и портативный: весит всего 1,4 кг.
Высокая точность: периодическая погрешность всего 10-15 дюймов, что позволяет делать длительную выдержку без автогида.
Модульность и настраиваемость: переключайтесь между лазерным и полярным прицелом, добавляйте шаровую головку или даже модернизируйте ось склонения вручную.

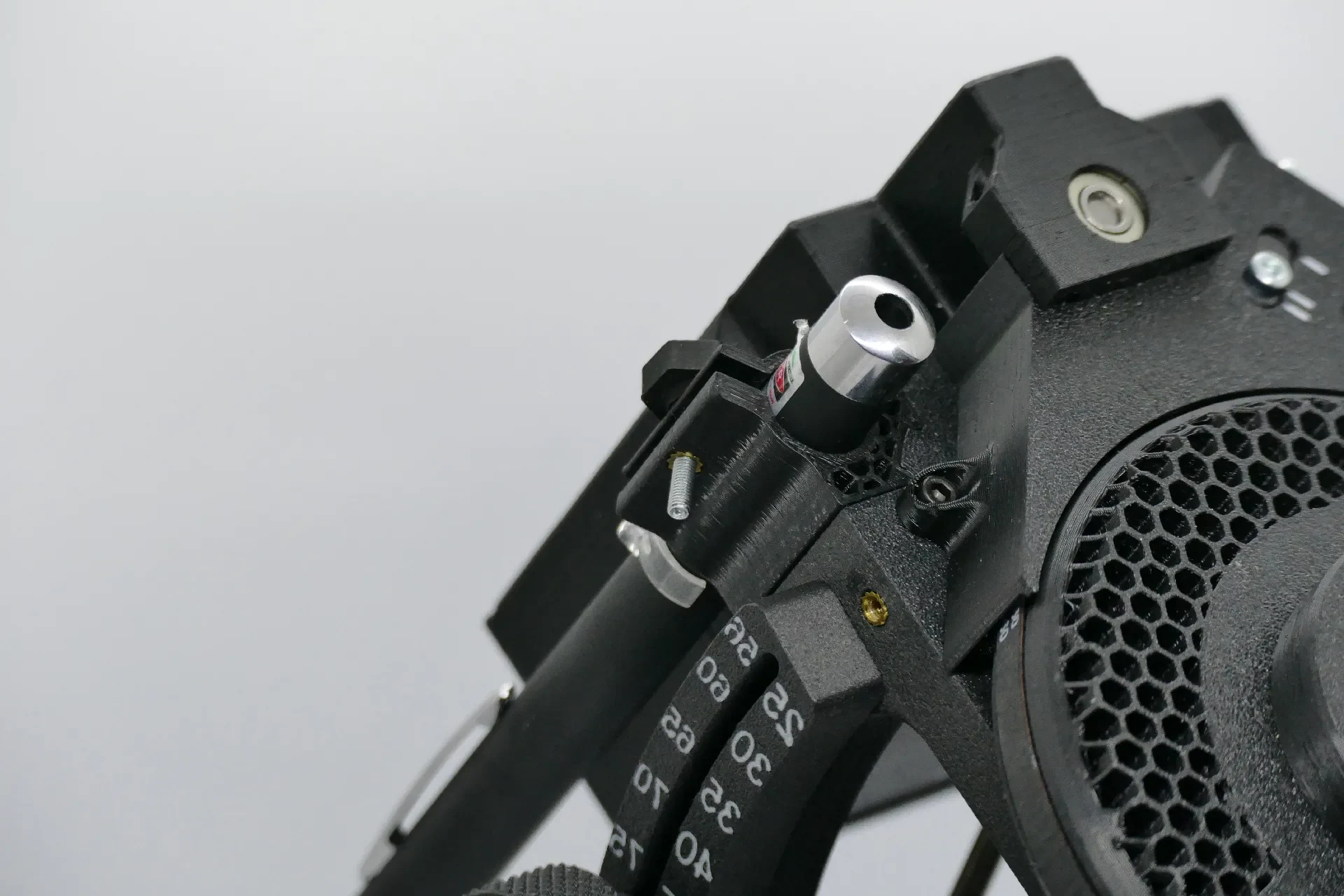

Простое полярное выравнивание: просто наведите лазер на Полярную звезду — полярная труба не нужна.

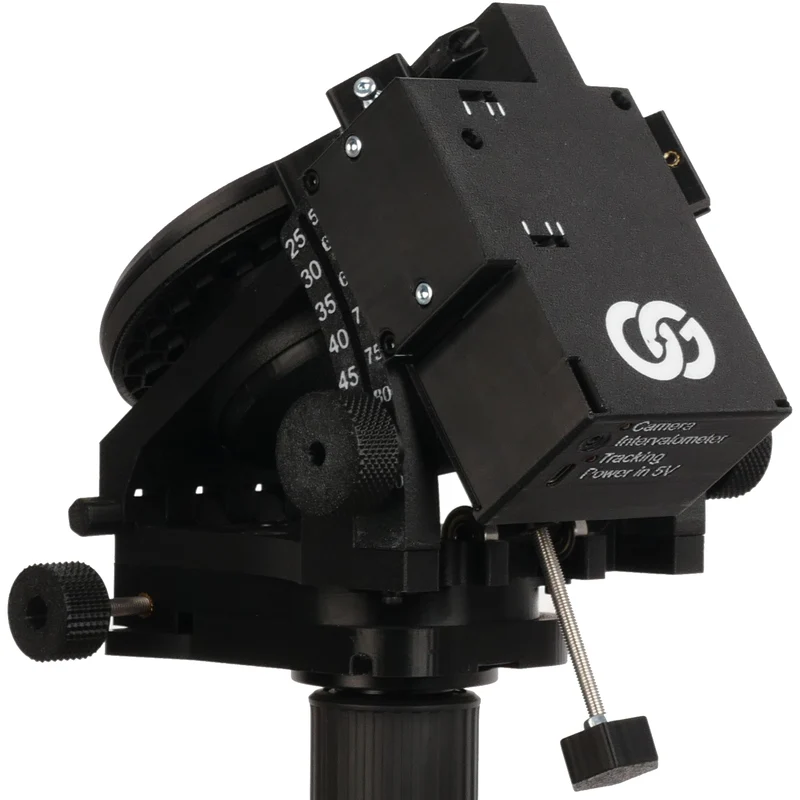

Расширенное управление камерой: встроенный порт интервалометра с поддержкой сглаживания для снижения шума.
Возможность обновления: скоро будет выпущено обновление вручную.
Открыто и бесплатно можно обмениваться изменениями и изменениями.
Теперь вы можете купить комплекты и детали в OG Star Tech.
Снято на звездном трекере OG.

Экспозиция 30 с, время экспозиции 2,5 часа.

Присоединяйтесь к нашему сообществу

Дискорд: https://discord.gg/dyFKm79gKJ

QQ: QQ交流群

Встроенная инструкция

Github: https://github.com/OndraGejdos/OG-star-tracker-

Список запчастей: https://docs.google.com/spreadsheets/d/1V04zjGSebJ5LQbSmzs-h86T6Z9E3HwVkMj2nuVYQzYs/edit?usp=sharing.

Мой сайт: http://www.ogstartech.com.

Список деталей для 3д печати: https://docs.google.com/spreadsheets/d/1WuAHm6aZfxG0zdhcmhc4xp2cmE2E53lkToNg1eQ2wvI/edit?usp=sharing https://docs.google.com/spreadsheets/d/1WuAHm6aZfxG0zdhcmhc4xp2cmE2E53lkToNg1eQ2wvI/edit?usp=sharing
Руководства по сборке:

Инструкции по печати

Рекомендуемые настройки печати

Все детали напечатаны со 100% заполнением, за исключением нескольких деталей.

Печать из более дешевого материала abs/asa:
Главный редуктор, часть коробки передач 1, держатель подшипника, натяжитель, большой шкив, держатель камеры, средний держатель, крышка ремня, натяжитель, нижний натяжитель, держатель подшипника, крышка держателя подшипника, нижний держатель подшипника, большая ручка M5, держатель лазера 14 мм, натяжитель для лазера поляроскопа, держатель поляроскопа eq5, нижний средний держатель, стационарная часть с резьбовой вставкой 3 8, ручка m5 2x, маленькая ручка m5 2x

Многоцветные принты:
Главный редуктор — 2x3 белые точки для натяжения, логотип, текст внизу.
дуга слева — белые цифры широты, отпечаток лежит на кровати.
дуга справа — белые цифры широты, отпечаток лёжа на кровати.

(гравюры очень мелкие)

включите глажение верхних слоев на этих моделях:

Средний держатель снизу

Стационарная часть (Используйте 4 стены)

Используйте лучший материал abs-gf/asa-cf.
Основная верхняя часть, Основная нижняя часть, Дуга слева, Дуга справа

Специальные параметры печати:
Главный шкив — используйте произвольный Z-шов и шаровидный шов.

Стационарная часть (Используйте 4 стены)

Детали, которые можно печатать с заполнением 50 %.
Средний держатель нижний, Стационарная часть (используйте 4 стенки), Ручка M5, Ручка M5 большая, Боковая ручка M3

Здесь вы можете выбрать файлы, которые нужно напечатать на 3D-принтере: https://docs.google.com/spreadsheets/d/1WuAHm6aZfxG0zdhcmhc4xp2cmE2E53lkToNg1eQ2wvI/edit?usp=sharing https://docs.google.com/spreadsheets/d/1WuAHm6aZfxG0zdhcmhc4xp2cmE2E53lkToNg1eQ2wvI/edit?usp=sharing

Для версии для тяжелых условий эксплуатации

Всегда используйте 100% заполнение

Прошивка

Вам нужно выбрать прошивку исходя из вашего шагового двигателя. Если у вас шаговый двигатель с частотой 400 шагов на оборот, выберите: Простая прошивка для Arduino nano 0,9°. Если у вас шаговый двигатель со скоростью 200 шагов на оборот, используйте: Простую прошивку для Arduino nano 1,8°. Если вы хотите использовать другой Arduino, возможно, вам захочется изменить контакты в коде.

https://github.com/OndraGejdos/OG-star-tracker-/tree/main/Прошивка

Или вы можете использовать нашу недавно разработанную печатную плату, чтобы разблокировать дополнительные функции.

https://github.com/OG-star-tech/OG-star-tracker-/tree/main/esp32_wireless_control/firmware

Использование

Во вложении инструкция по эксплуатации.

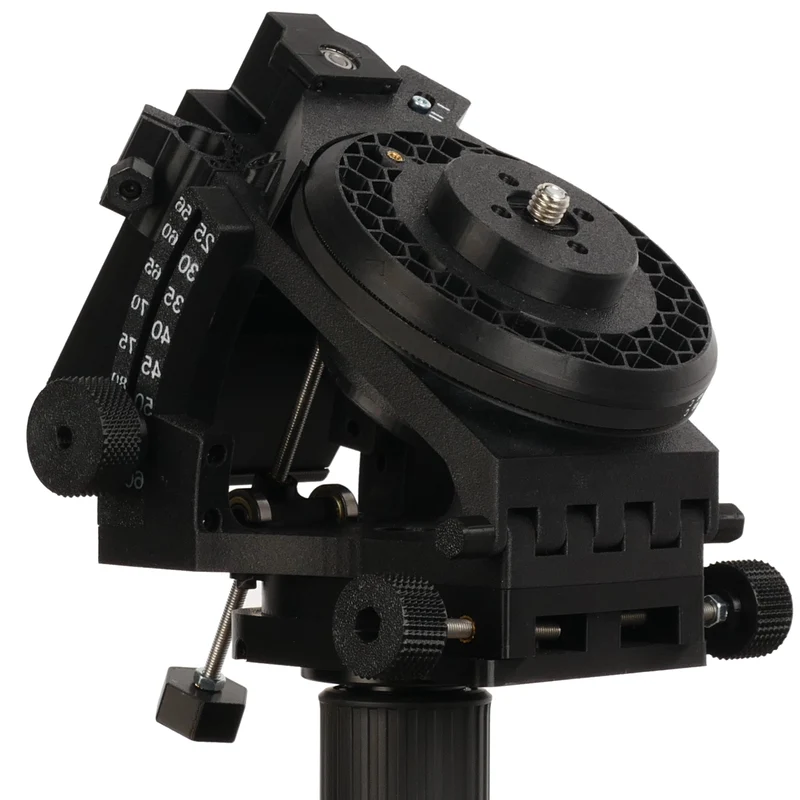

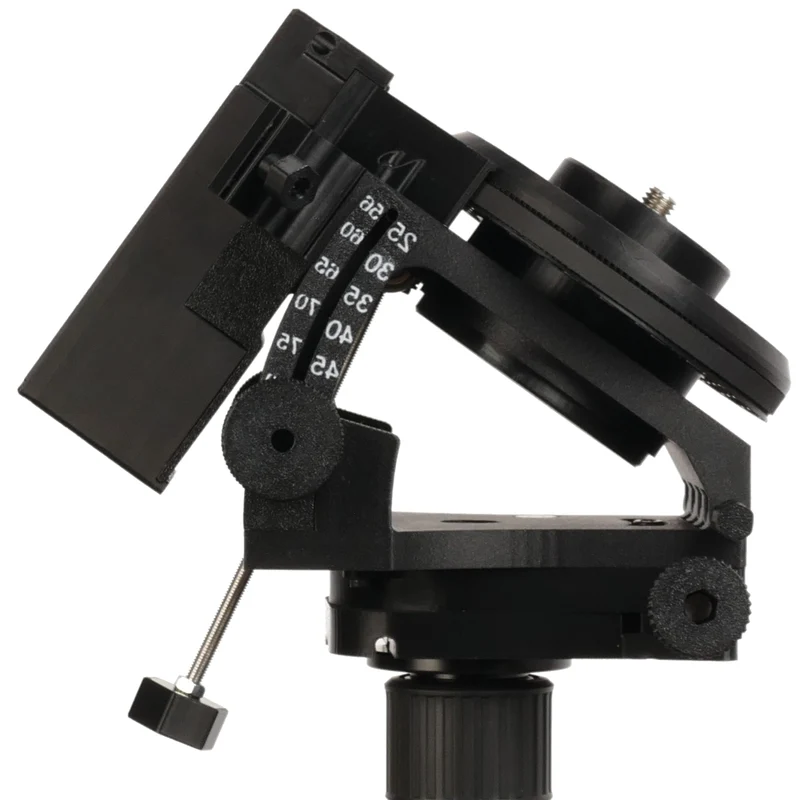

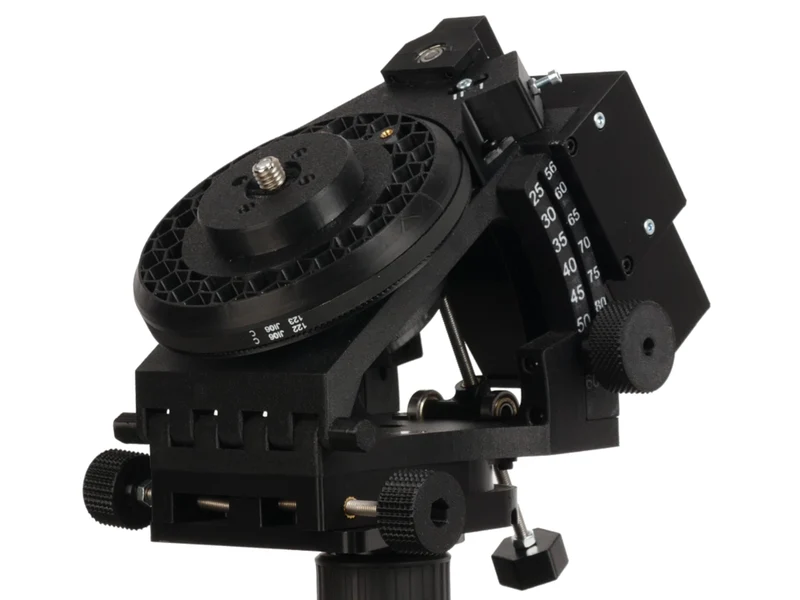

Позвольте представить вам звездный трекер OG V2.
Технические характеристики:
Вес: 1,4 кг
Максимальная полезная нагрузка: 4 кг/6 кг для версии для тяжелых условий эксплуатации.
Максимальное фокусное расстояние: 400 мм
Управление: через приложение или веб-приложение на телефоне.
Питание: блок питания 5 В, 1 А.
Шаговый двигатель: высокая точность 0,9°
