Миниатюрные тиски 2.0 (гораздо проще собрать и на 100% мо...

История миниатюрных тисков

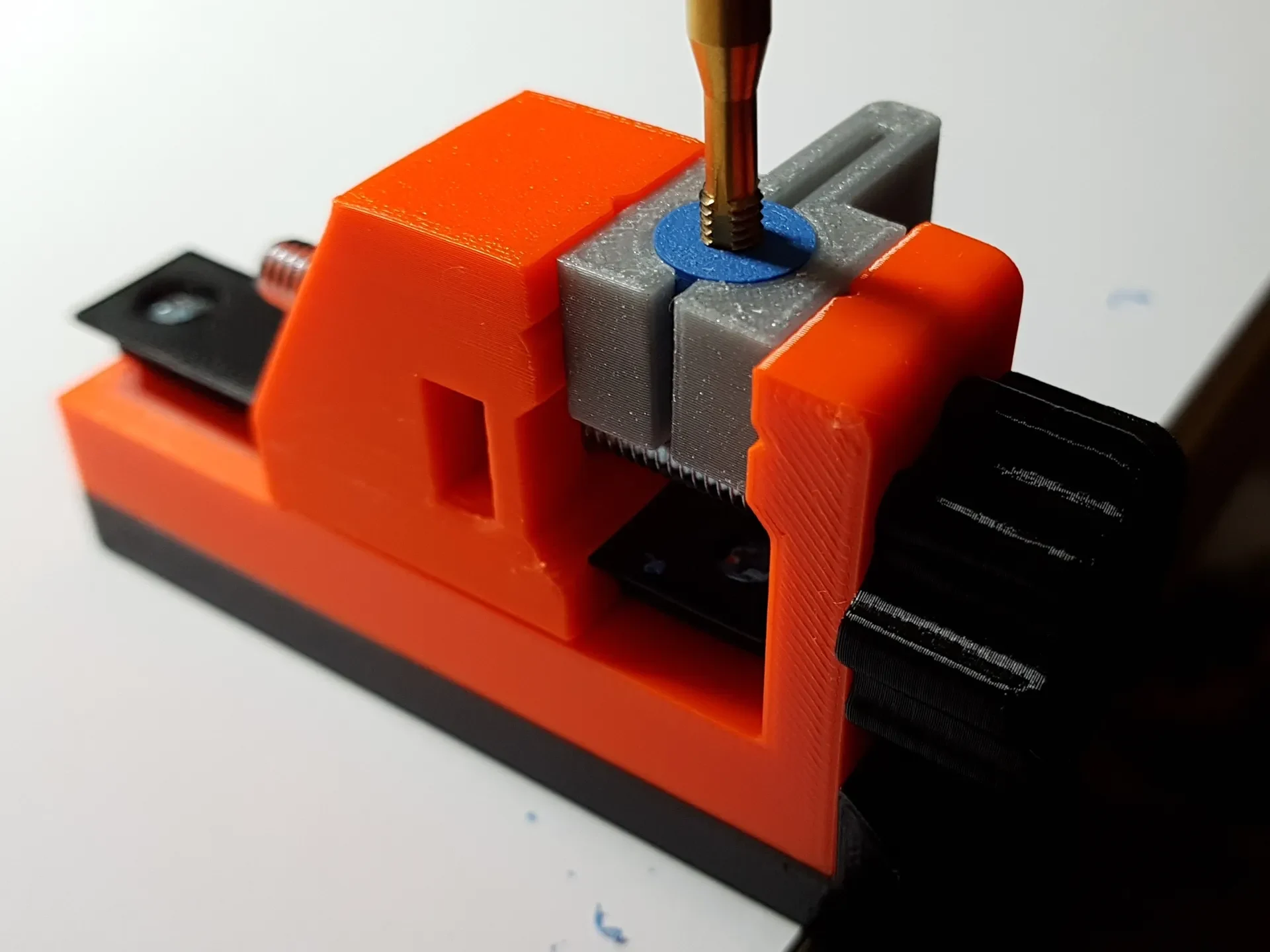

Это полностью переработанная версия 2.0 моих очень популярных миниатюрных тисков, которую теперь собирать гораздо проще.

Примерно к Рождеству 2020 года я опубликовал здесь первую версию своих миниатюрных тисков:
https://www.prusaprinters.org/prints/50151-modular-miniature-vice

Эти тиски демонстрируют невероятную прочность, несмотря на очень удобный форм-фактор. За несколько недель она стала третьей по популярности деталью в категории «Хобби/изготовители — механические детали», сразу после двух представленных моделей самой Prusa. Судя по количеству загрузок, на сегодняшний день он даже является номером один в этой категории. Учитывая, что столь многим людям нравится этот дизайн, я постоянно работал над некоторыми небольшими улучшениями и на протяжении нескольких недель выпускал обновленные детали и дополнения.

Обновление от 14.03.2022:
Для всех моих друзей и последователей в странах, использующих имперскую систему, я добавил комплект обновления, который позволяет использовать эти тиски с винтом на четверть дюйма (¼ ''-20) и гайкой вместо метрических винта и гайки M6. Замене подлежат только две детали. Новые детали можно найти здесь: https://www.prusaprinters.org/prints/149876.

Теперь все на 100% пригодно для 3D-печати.

Самый частый отзыв, который я получал, наконец-то решен: дополнительные металлические винты больше не нужны. Если у вас есть нужный винт М6х70 и металлическая гайка М6, смело используйте его, он выглядит и работает нормально. Но если у вас возникли проблемы с получением этих частей, просто зайдите сюда и распечатайте их. Напечатанные детали также работают абсолютно нормально:

https://www.prusaprinters.org/prints/65687

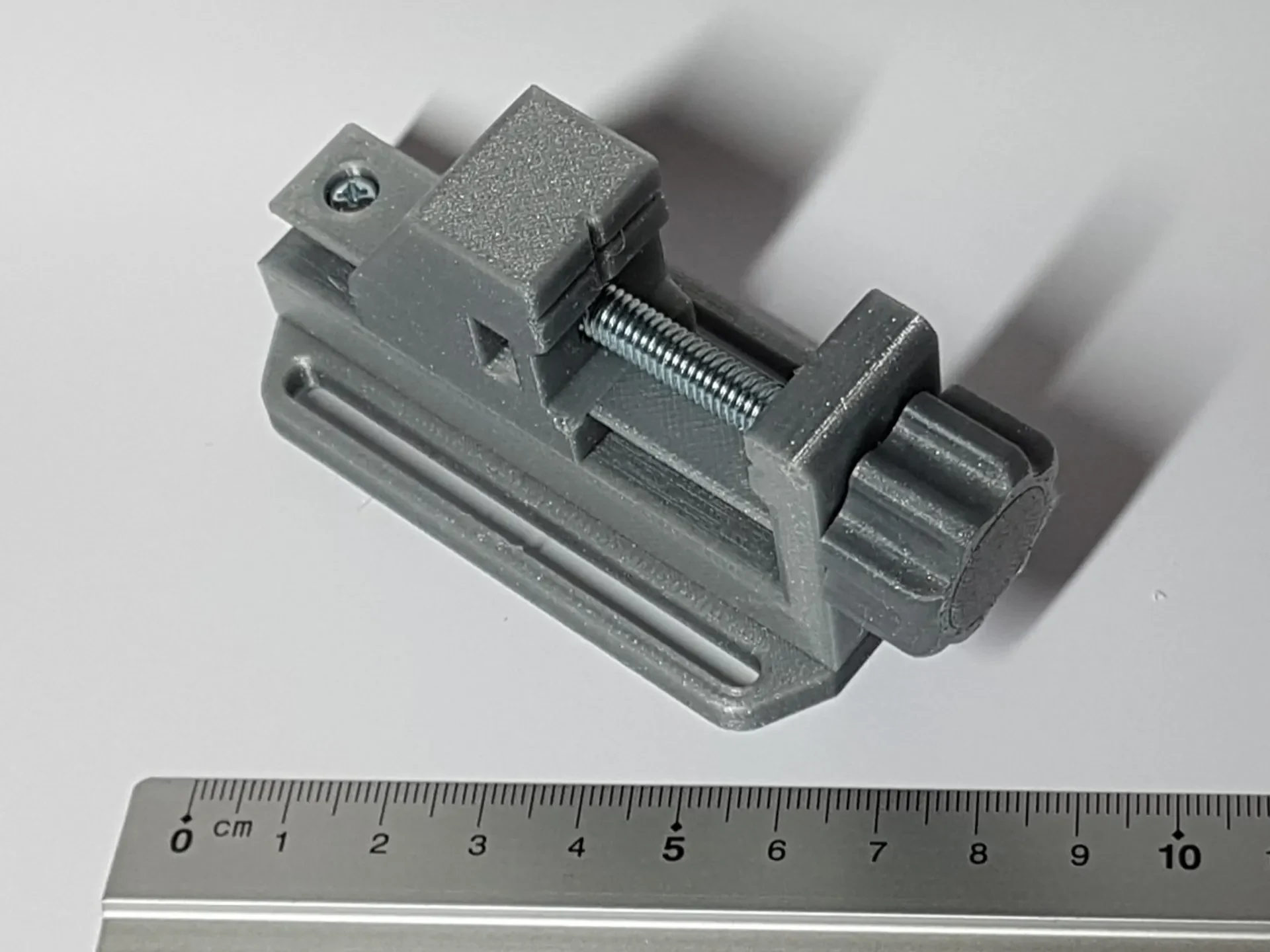

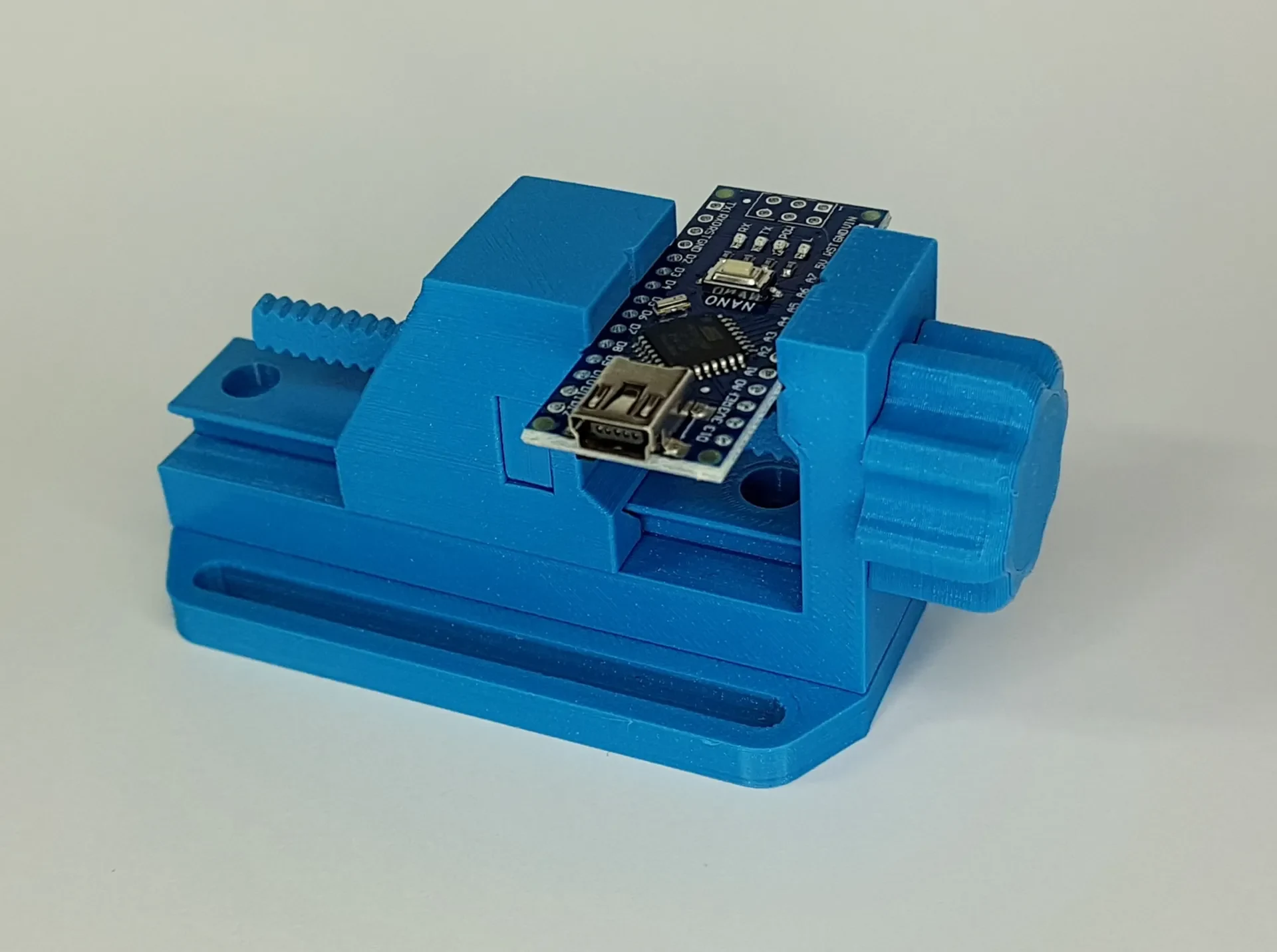

Если вам не хватает еще и винтов М3, просто совместите детали по сквозным отверстиям и склейте их суперклеем. Именно это я и сделал для голубых тисков на фотографиях, они вообще не содержат никаких металлических деталей и работают отлично.

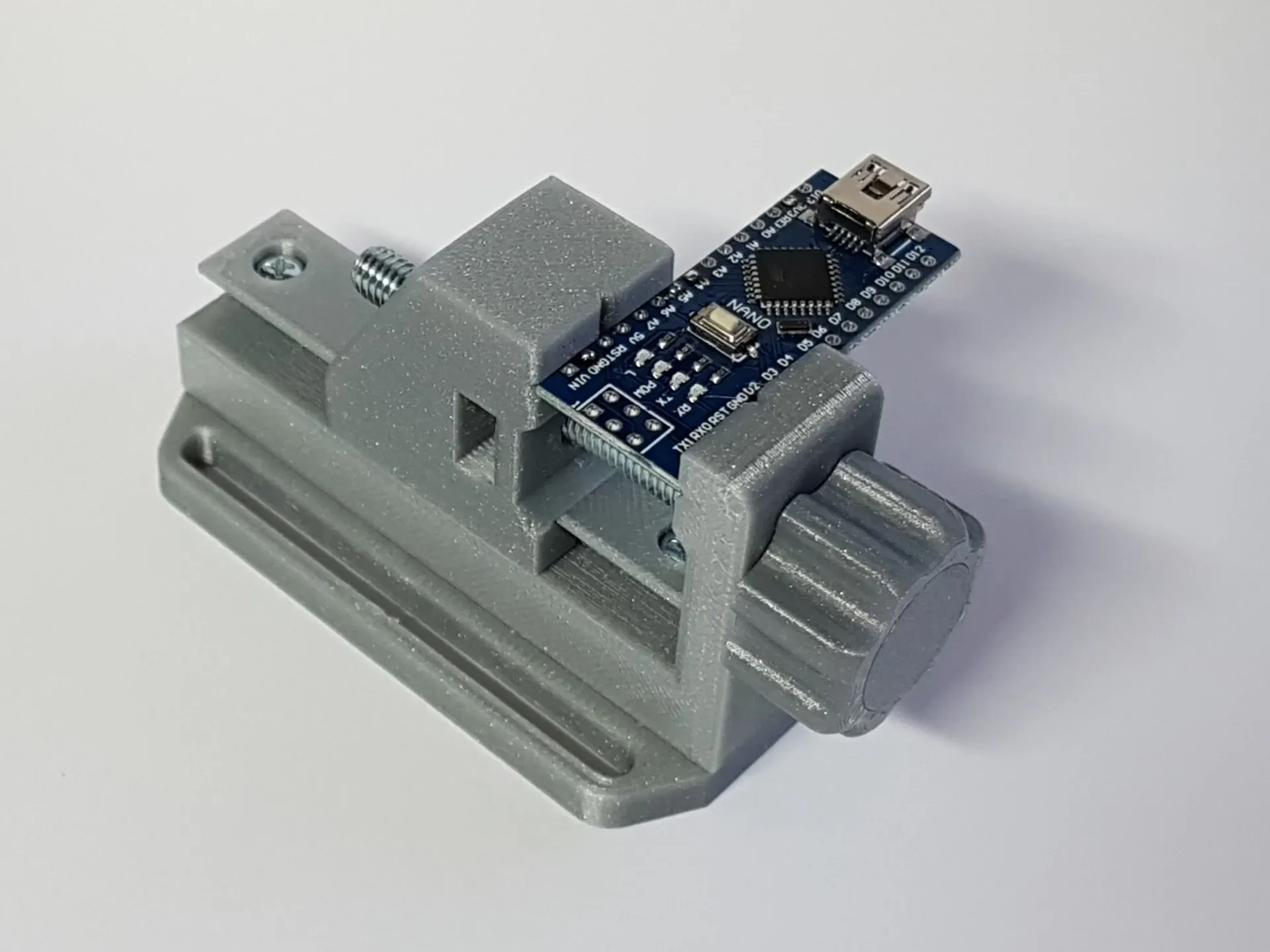

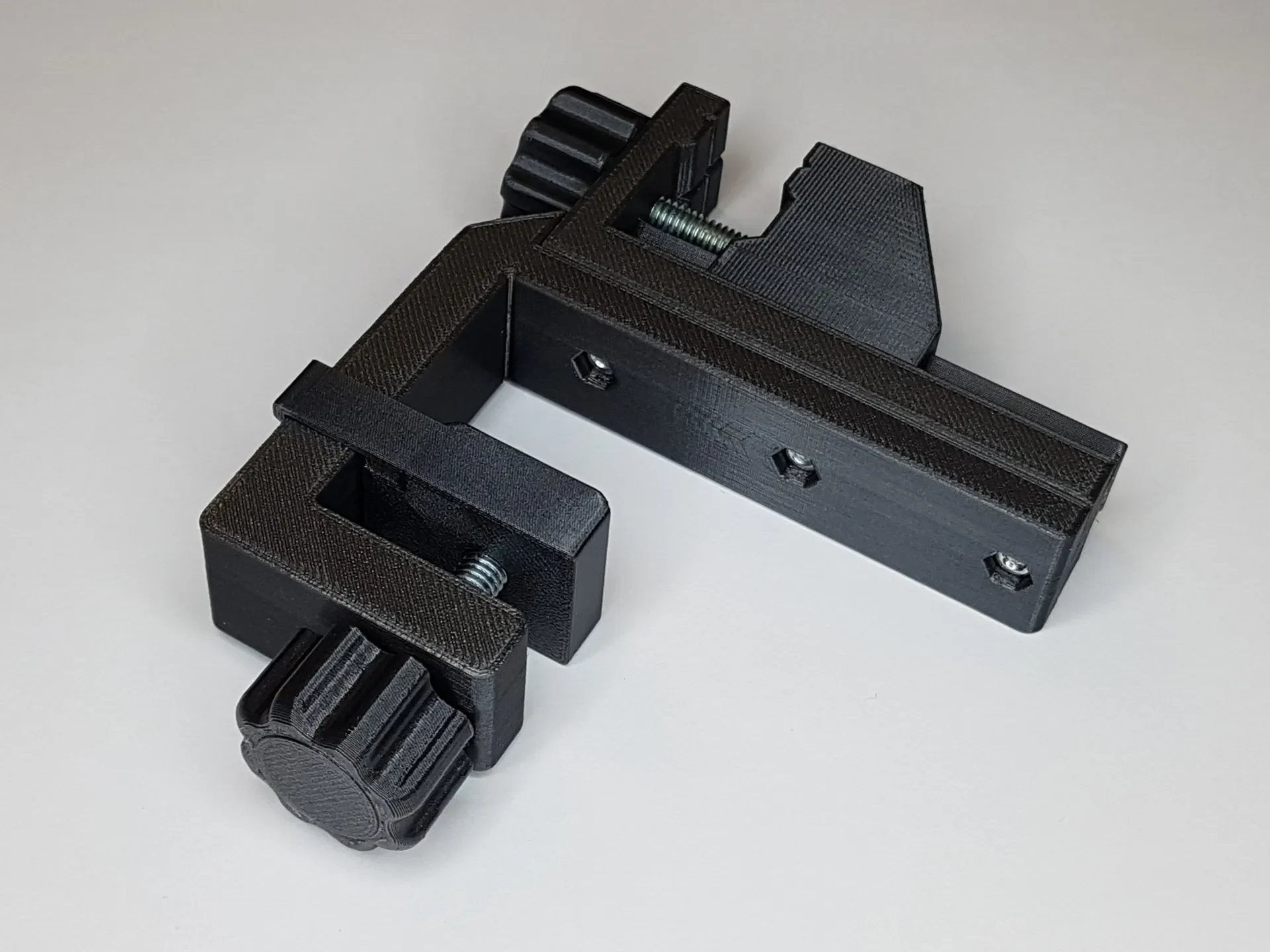

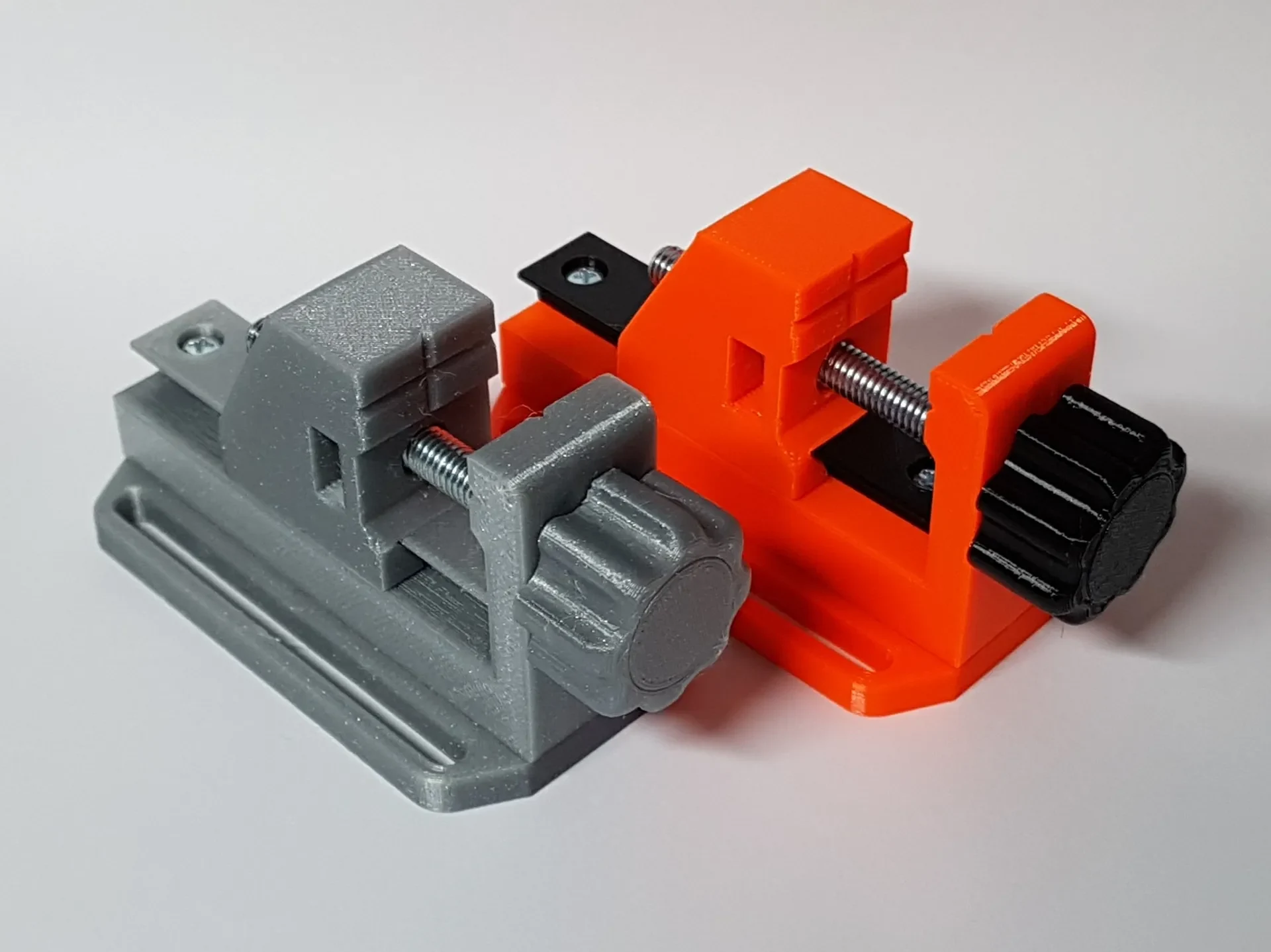

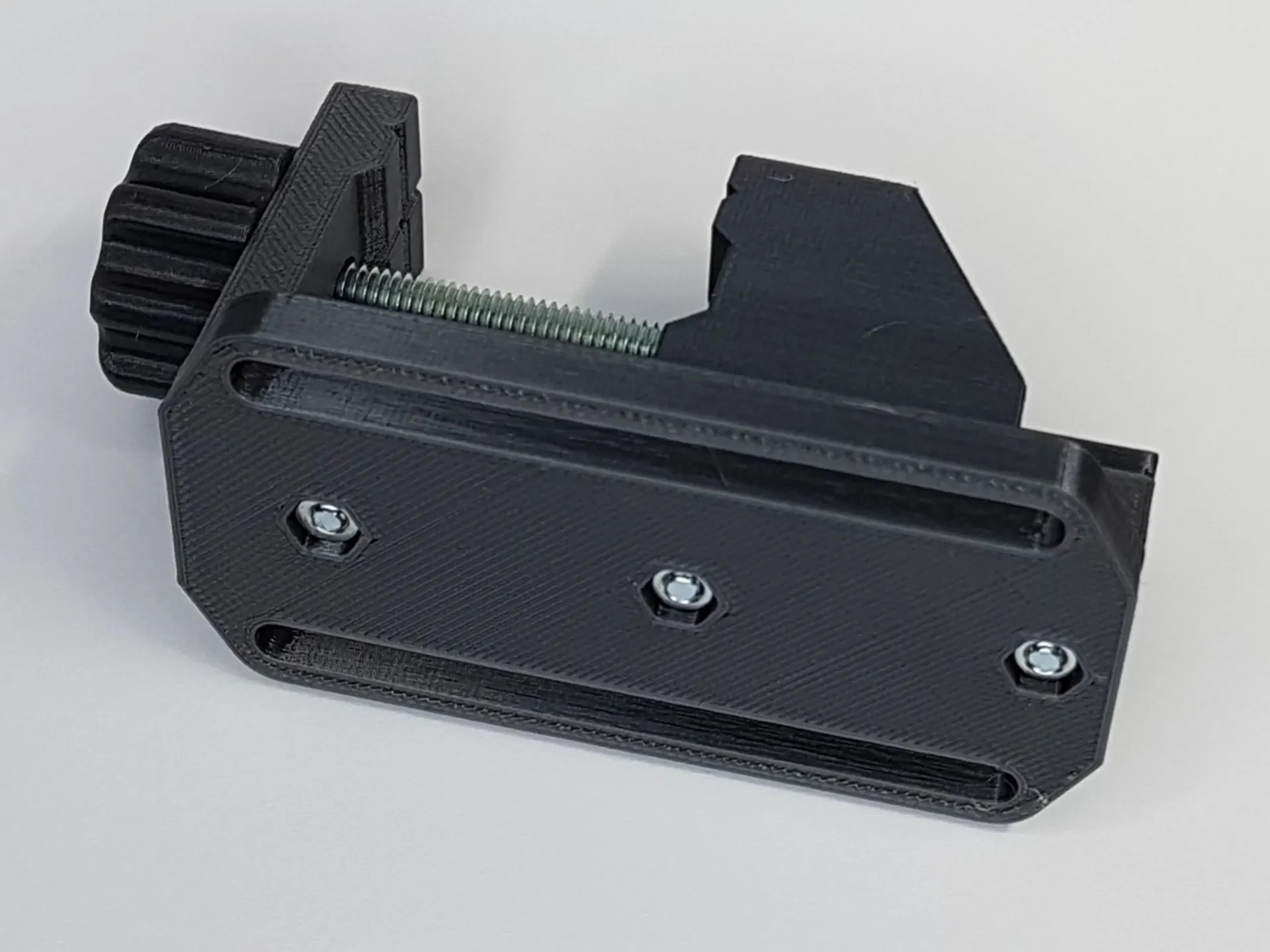

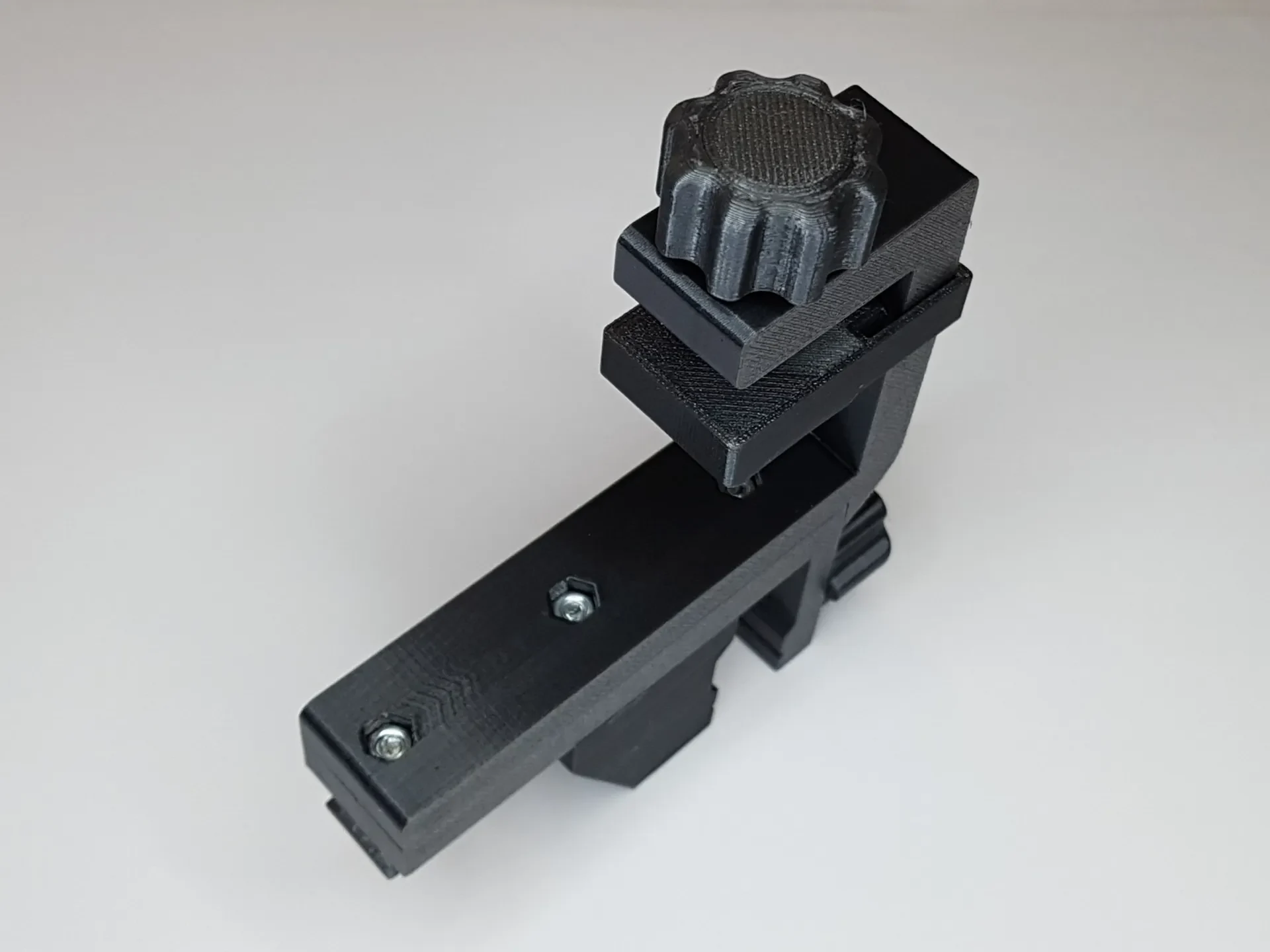

Также теперь есть настольный зажим для тисков, который можно полностью распечатать:

https://www.prusaprinters.org/prints/123038

Обновление от 19.04.23: Если вы предпочитаете стоячую версию без зажима стола, рекомендую обратить внимание на ножки с внутренней резьбой М4, которые я сейчас выпустил. Они значительно упрощают добавление ножек к тискам, так как больше не нужно нарезать резьбу:

https://www.printables.com/model/456375

Другие улучшения, внесенные с течением времени благодаря полученным мной отзывам:

Самое главное, что больше нет необходимости нарезать резьбу. Детали можно собрать за две минуты прямо из принтера. Все что вам понадобится — это три винта М3х16, три гайки и отвертка. (Плюс M6x70 мм и гайка M6 для шпинделя, подробности см. ниже).

Еще одно существенное улучшение касается подвижного блока. У него был конструктивный недостаток: очень острый край (значительно ниже 90 °) был направлен прямо к направляющей «ласточкин хвост». Это вызвало значительно большее или меньшее трение, в зависимости от того, как именно этот край вышел из вашего принтера. Теперь его заменяет чистая кромка под углом 90°.

Первоначально моя идея заключалась в том, чтобы сделать тиски самостоятельной частью модульной зажимной системы. Это вызвало необходимость в относительно толстом стабилизаторе поперечной устойчивости, прикрепл��нном к направляющей «ласточкин хвост», чтобы выдерживать изгибающие усилия при очень сильном зажиме детали. Но поскольку тиски имеют смысл только в сочетании с опорной пластиной или настольным зажимом (которые также могут принять на себя часть усилия), я уменьшил потребность в материале, сделав эту деталь тоньше.

Плоскость заземления переработана для установки гаек М3 с нижней стороны, что отчасти устраняет необходимость нарезания резьбы. Он также на 0,5 мм толще, чтобы винты не торчали снизу.

В общем, все детали были напечатаны несколько раз на разных принтерах и оптимизированы на субмиллиметровом уровне для достижения наиболее идеального соответствия всем принтерам.

Если теперь порекомендовать винт шпинделя M6x70 мм, а не M6x60, который я предпочитал ранее, отверстие рыскания можно увеличить до 50 мм, при этом еще достаточно использовать планку «ласточкин хвост» для безопасного удержания движущегося блока.

За счет упрощения сборки настольный зажим
