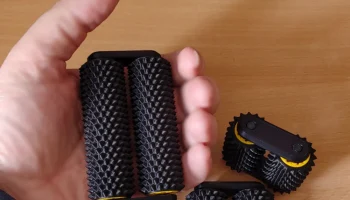

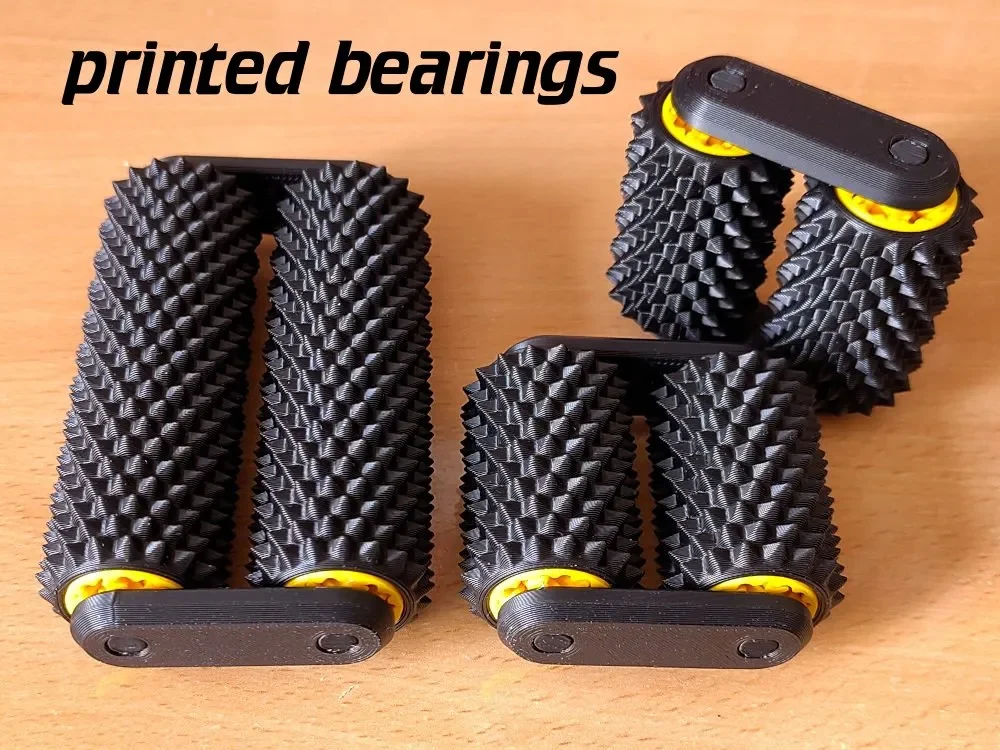

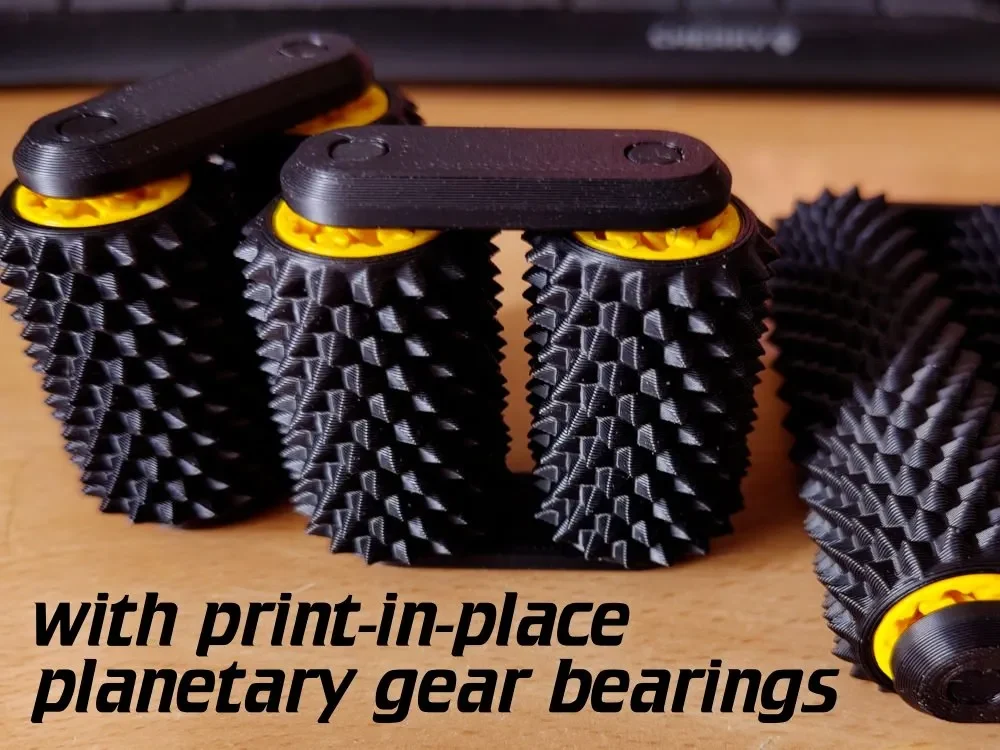

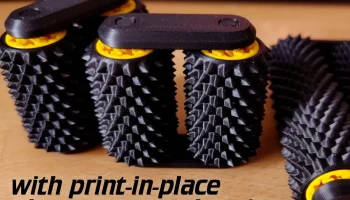

остроконечный ручной ролик с печатными подшипниками......
Кто-то предложил сделать ручной ролик, используя мои распечатанные подшипники шестерен, что я и сделал, добавив еще и шипастую текстуру.
Печать:
Эта модель требует хорошей точности и хорошо подобранной комбинации принтера и нити!
Основные части:
Площадь контакта роликов с кроватью мала, необходимо хорошее сцепление с поверхностью — в противном случае попробуйте использовать поля.
стандартные настройки
Подшипники:
распечатайте 4 из них
Высота слоя 0,17 мм
случайные швы
компенсация слоновой стопы (например, 0,15)
если не можете вырваться на свободу, смотрите советы здесь.
Сборка:
Освободитесь и сломайте подшипники. Используйте одну из осей в качестве ручки, чтобы пару раз повернуть шестерни. Возможно, при этом придется оказать некоторое давление на внешнее кольцо с нескольких направлений. Я часто использую электродрель с зажатой осью.
При желании используйте немного легкого масла в качестве смазки для шестерен для большей плавности хода.
Вставьте один (!) подшипник в роликовый цилиндр. Следите за тем, чтобы он не наклонялся и не давил сильно, он должен сидеть заподлицо.
Вставьте ось с другой стороны, конец торчит через подшипник.
Вставьте второй подшипник через ось в ролик. Он должен сидеть заподлицо с роликом, ось должна выступать с обеих сторон.
Сделайте то же самое для второго ролика.
Вставьте оба ролика в одну крышку разъема.
Прикрепите другую крышку разъема
Плотно нажмите на обе крышки разъемов, чтобы они защелкнулись. оси должны войти в свои отверстия заподлицо, см. изображения.
