Модульный CtrlAltG13 - установка Hotas, вдохновленная Logite
Это перезагрузка моей старой модели, которую я сделал, потому что она пошла гораздо дальше, чем просто производная от Logitech G13.
Это установка HOTAS (руки на газе и ручке),

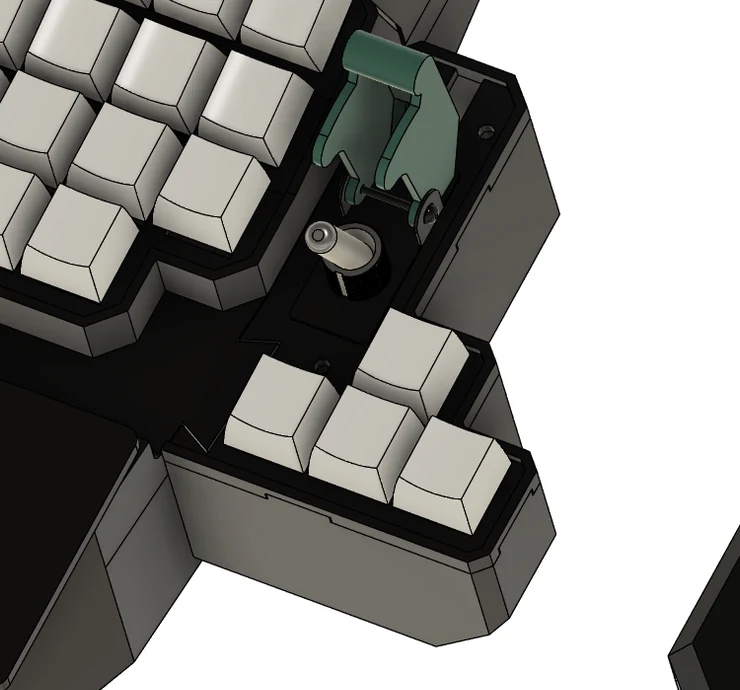

который я полностью разработал с нуля в Fusion 360 примерно за 2 месяца.
Идея в том, что он модульный, вы можете редактировать все файлы (я публикую вместе с ним файл шагов fusion 360 AND), вы можете отключить все модули.
ТЛ; ДР:
началось как реконструкция Logitech G13 с механическими клавишами и без дисплея.

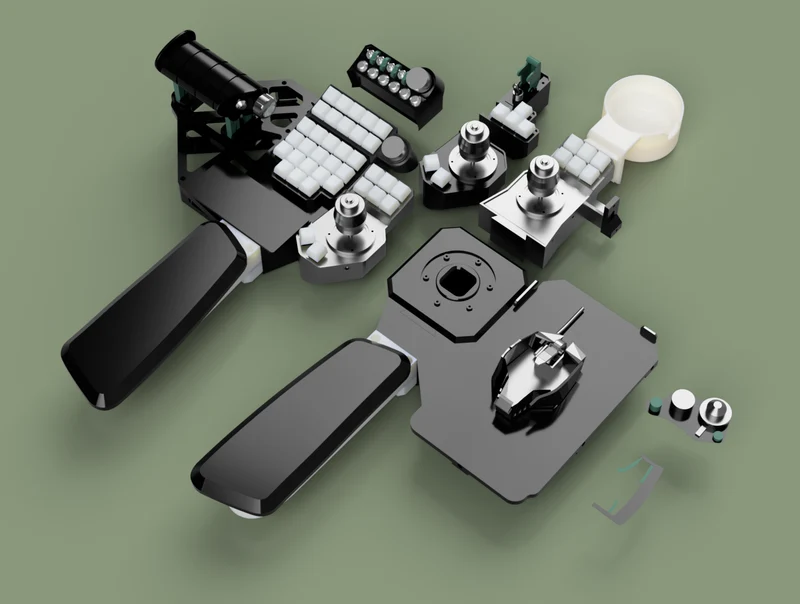

теперь это модульная сборка, в которую вы можете добавлять и изменять все, что захотите, и, возможно, создавать для этого свои собственные моды.
в каждом модульном блоке в самом начале использовались arduino pro micro и mmjoy2, но теперь я использую bluepills и freejoy для настройки (это действительно намного проще, к тому же не нужно экспериментировать с arduino)

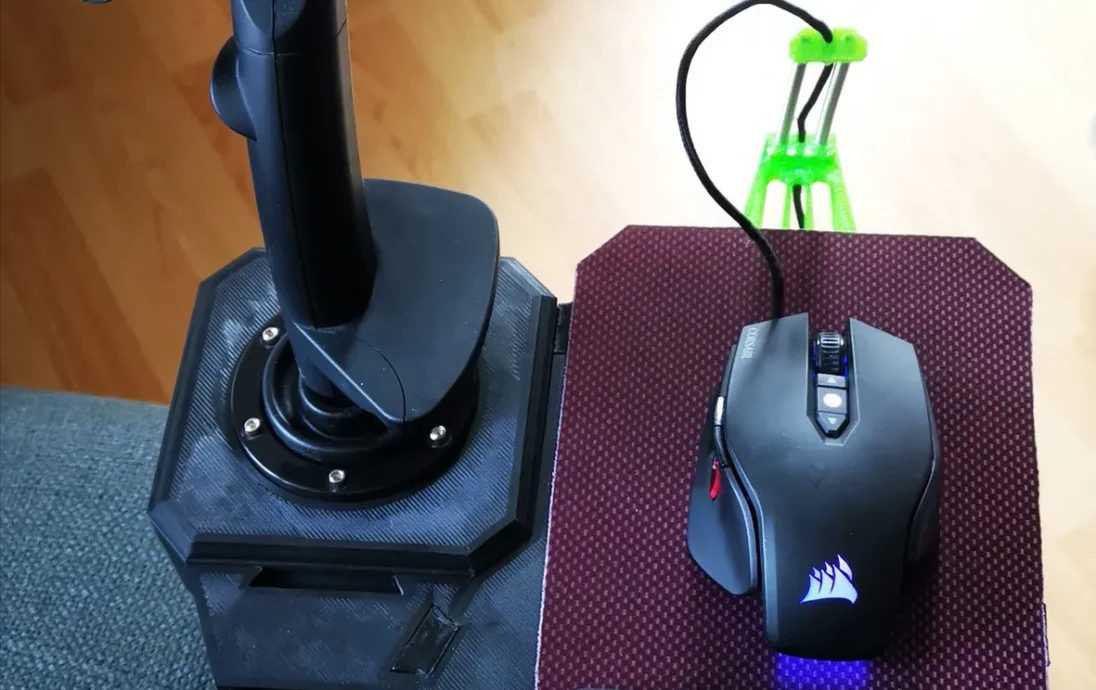

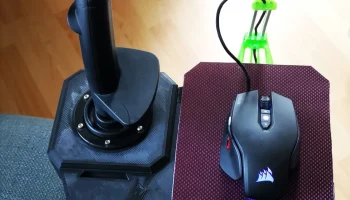

я также переработал базу Defender Cobra M5, чтобы она стала намного меньше

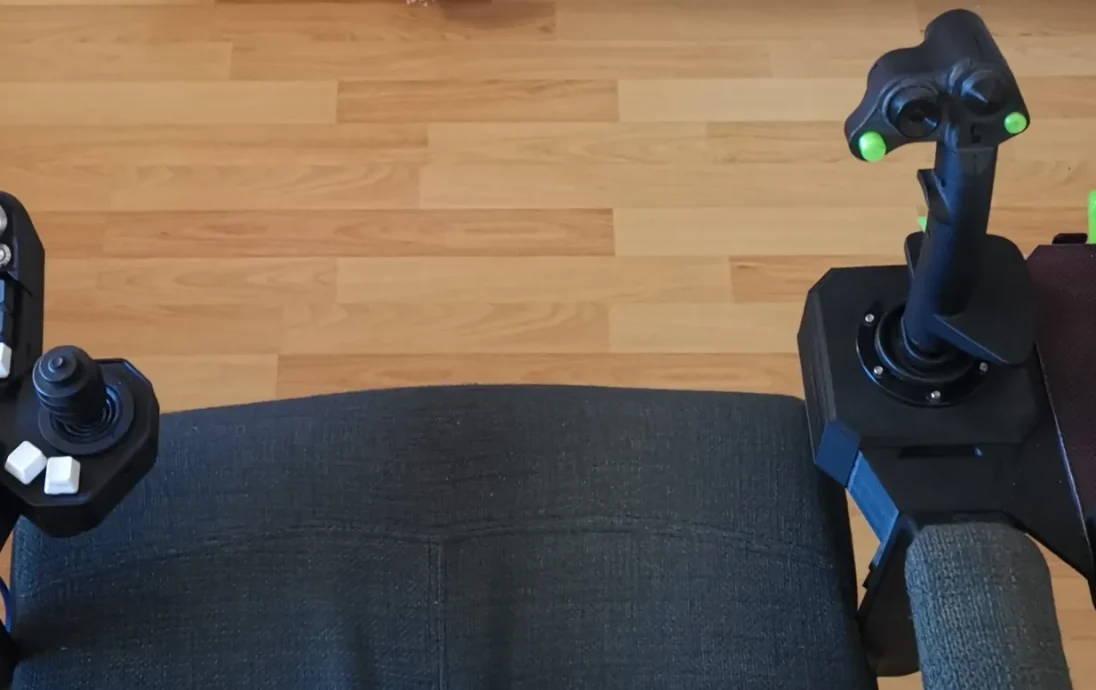

он предназначен для крепления к стулу, в комплекте идут крепления для IKEA Markus и Backforce One.

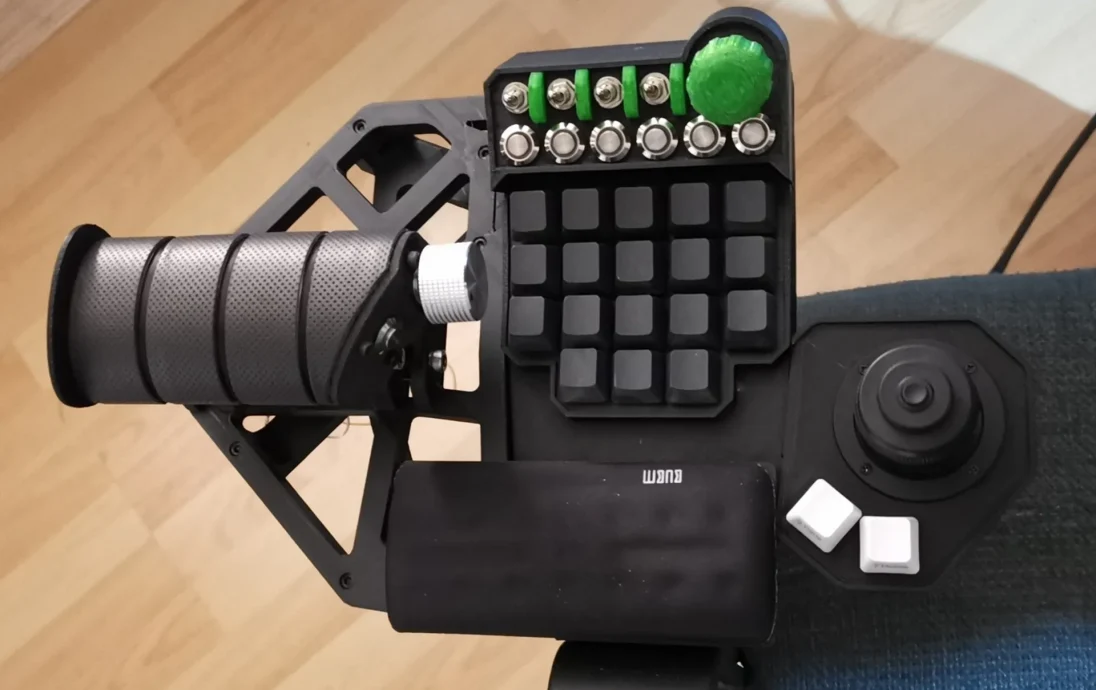

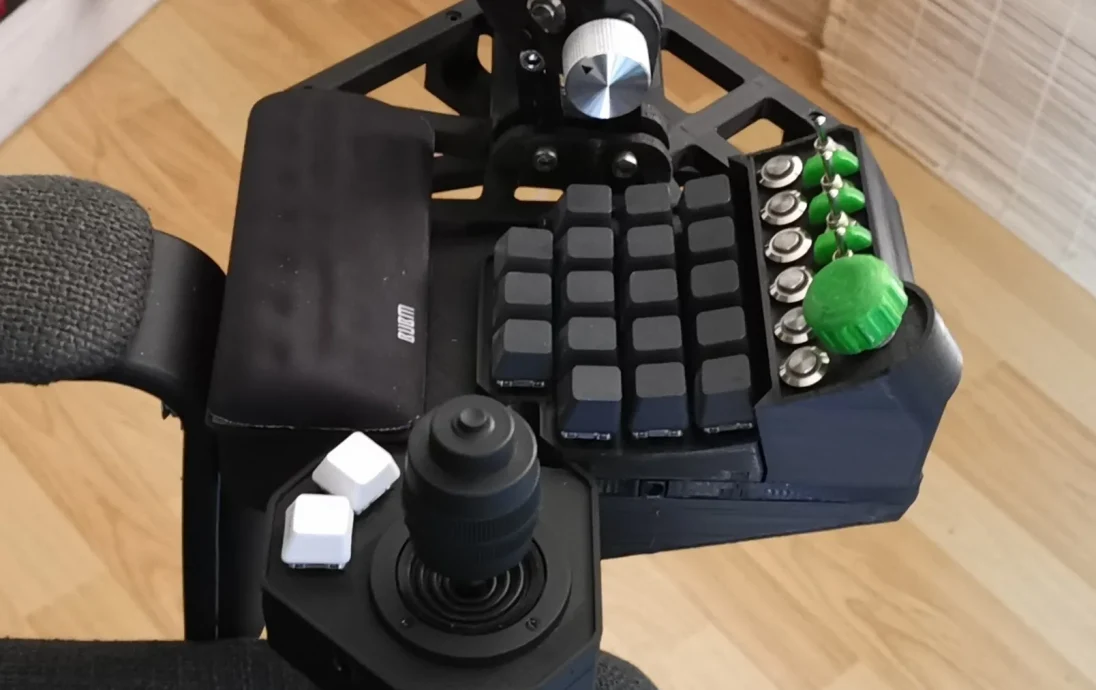

теперь с тремя аддонами для левого большого пальца, два из них предназначены для StarCitizen (можно использовать с любой другой игрой; маленький джойстик также отлично подходит для таких вещей, как фермерские игры), другой предназначен для Helldivers2 и является скорее трюком
Throttlemotion н�� очень хорош, и мне придется его перепроектировать. Думаю, я подготовлю это, когда StarCitizen выйдет в свет, то есть в 2030 году.
Распечатать инструкции
Все файлы созданы с учетом 3D-печати.
Большинство из них можно распечатать без (!) подставок или, по крайней мере, лишь с некоторыми.
Спецификация:
У меня нет подходящей спецификации, так как она вся модул��ная и зависит от того, что вы хотите или делаете с ней, но позвольте мне дать вам основные части.
— мозг всегда представляет собой Bluepill. Вы можете получить их дешево через AliExpress, примерно от 2 до 3 евро за штуку. Обязательно приобретите модели с USB-C, так как Micro USB появился вчера.
— потенциометры стандартные на 10 кОм.
— мини-джойстики JH-D400X-R4, стоят 10-15€ за штуку. Они дают вам 4 оси и одну кнопку сверху.

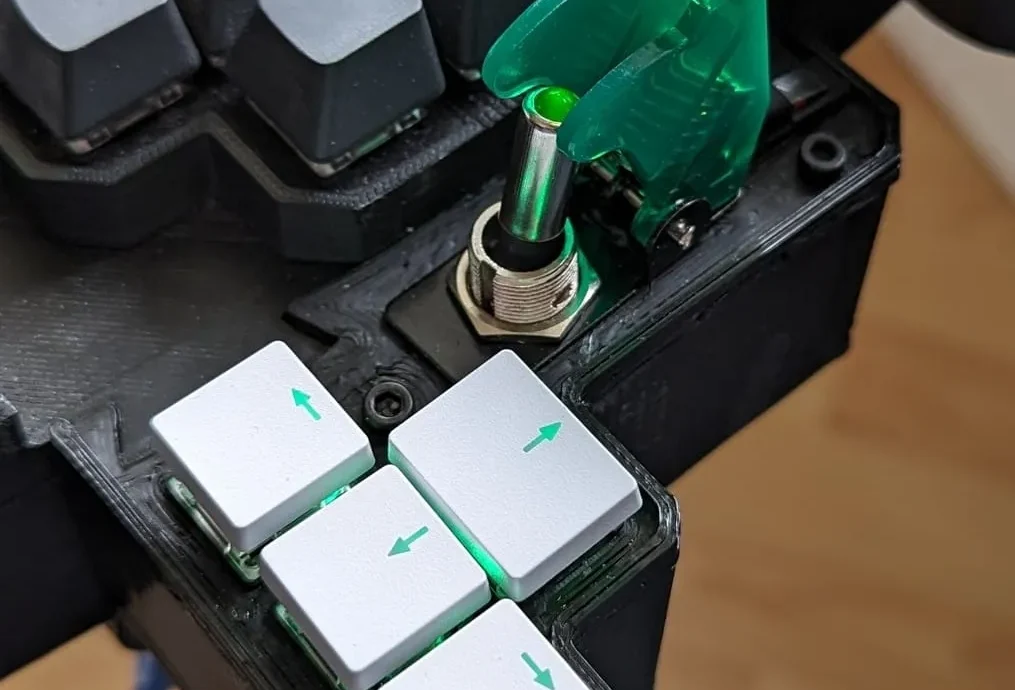

— ключи в моем случае красная вишня по 25€ за 50шт (цена сильно зависит от того, что вы хотите).
Я бы хотел использовать синие, но щелкающий звук заставляет мою жену взбираться на стену, так что нет.
Конструкция смоделирована таким образом, что она легко вставляется, и вы можете вставить любую стандартную клавишу, поэтому не имеет значения, оригинальная это вишня, клон, кайл или что-то еще. Все должно подойти.
Не забывайте, что ключи всегда поставляются без колпачков (!). Просто закажите те, которые вам нравятся.

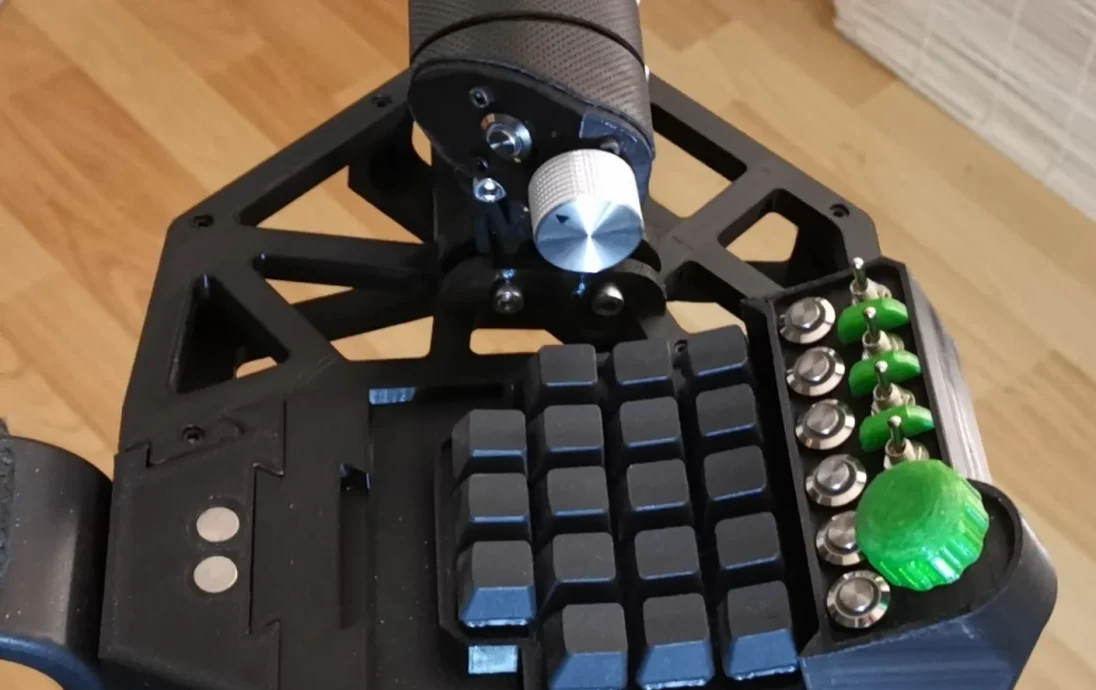

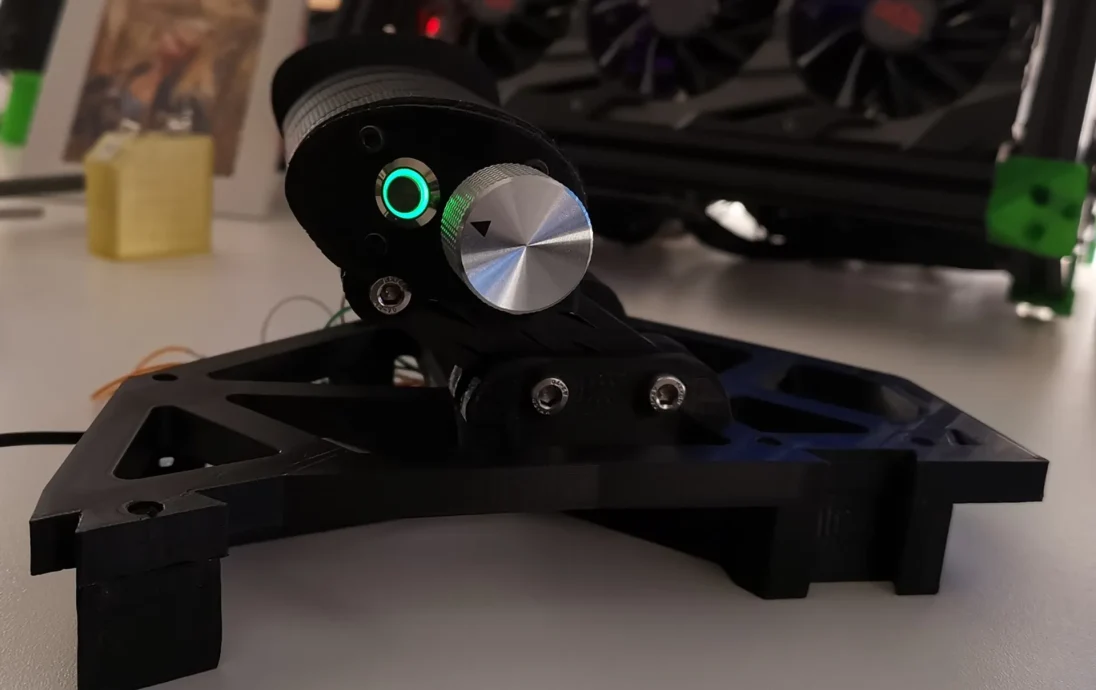

— поворотные энкодеры (например, на дроссельной заслонке и громкости/отключения звука) EC11 с кнопкой; вы можете получить 10 за 3,50 евро.
— для каждого модуля также нужен usb-c-кабель с данными для подключения к bluepill. Я купил 10-сантиметровые на AliExpress по цене 30 центов за штуку.
— с каждой стороны кресла я также установил 4-х портовый USB-хаб. USB-концентратор слева подключается к тому же 4-портовому USB-концентратору справа, и поэтому я получил один с подключенным USB-кабелем длиной один метр. Правый подключается к USB-кабелю длиной 2 метра «папа-мама», так как я не смог найти на нем USB-концентратора с USB-кабелем длиной 2 метра. Это означает, что от вашего кресла к компьютеру идет только один кабель.
Этот кабель закреплен стяжками на обоих концах, поэтому вы не сможете вытащить порты с обеих сторон, если упадете на кабель.
Убедитесь, что этот кабель хорошего качества; Я заплатил 15 евро за плетеный, и спустя годы он все еще в порядке.
— связка диодов 1N4001. Вы плати��е около 1,50 евро за 100 шт.
Электрика:
Чтобы все это заработало, вам понадобится любой оставшийся кабель нормального размера и диоды. Я всегда использую 1N4001 для всего.
Чтобы получить представление о том, как проложить кабели для ваших проектов, а также где разместить диоды и в каком направлении, обратитесь к вики freejoy; особенно часть «подключение кнопок напрямую к контроллеру» (в наше�� случае это клавиши, но это не имеет значения):
https://github.com/FreeJoy-Team/FreeJoyWiki
