Модульная шахматная доска

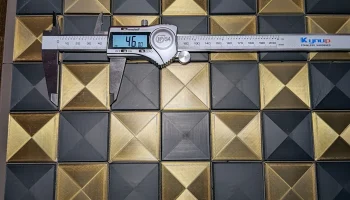

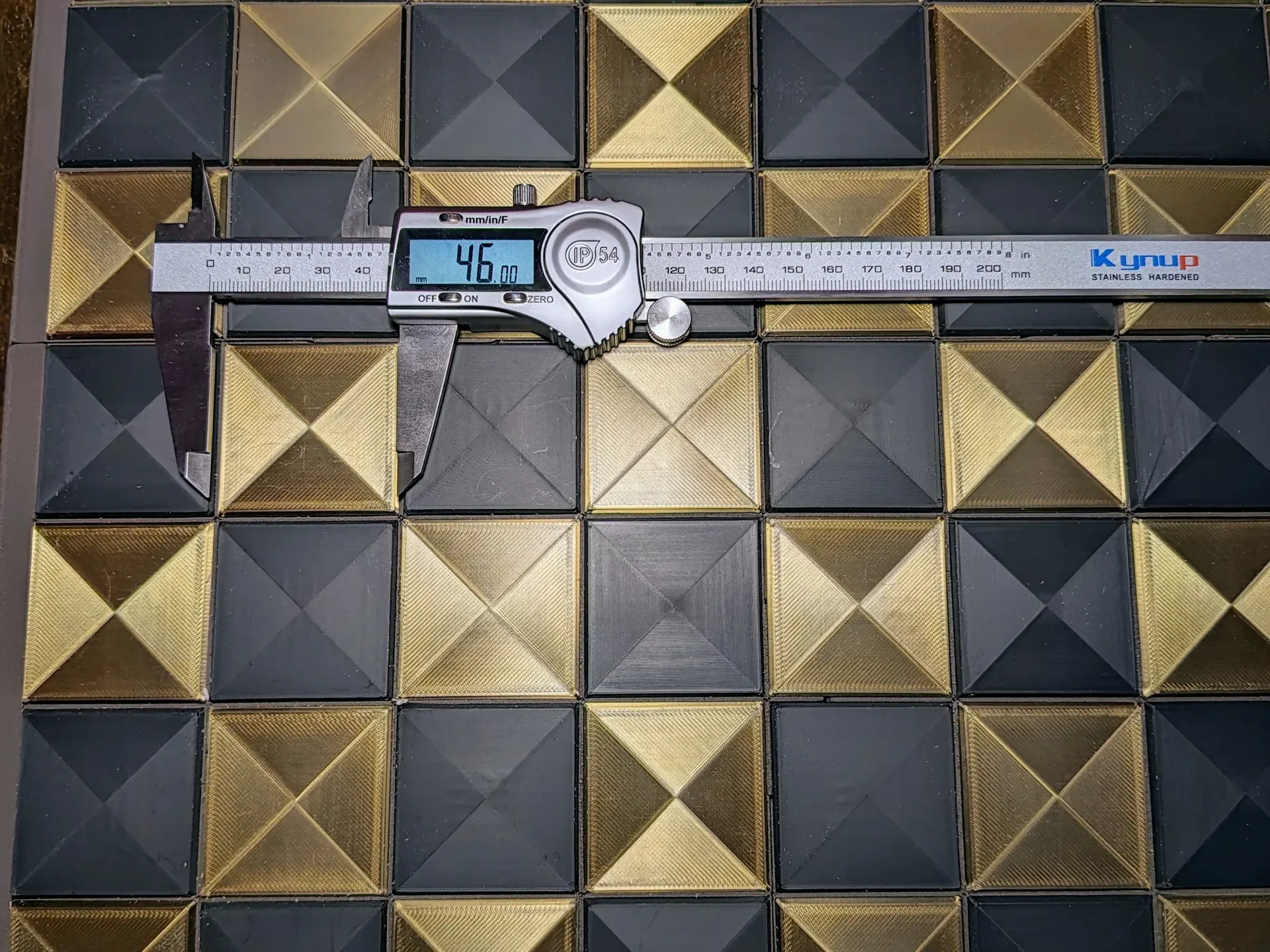

Это полноразмерная шахматная доска (или шашки/шашки) размером 390 x 390 мм / 15,5 x 15,5 дюймов с отдельными настраиваемыми плитками, все из которых можно собрать без клея. Он был спроектирован в CAD OnShape и напечатан с помощью Orca Slicer.

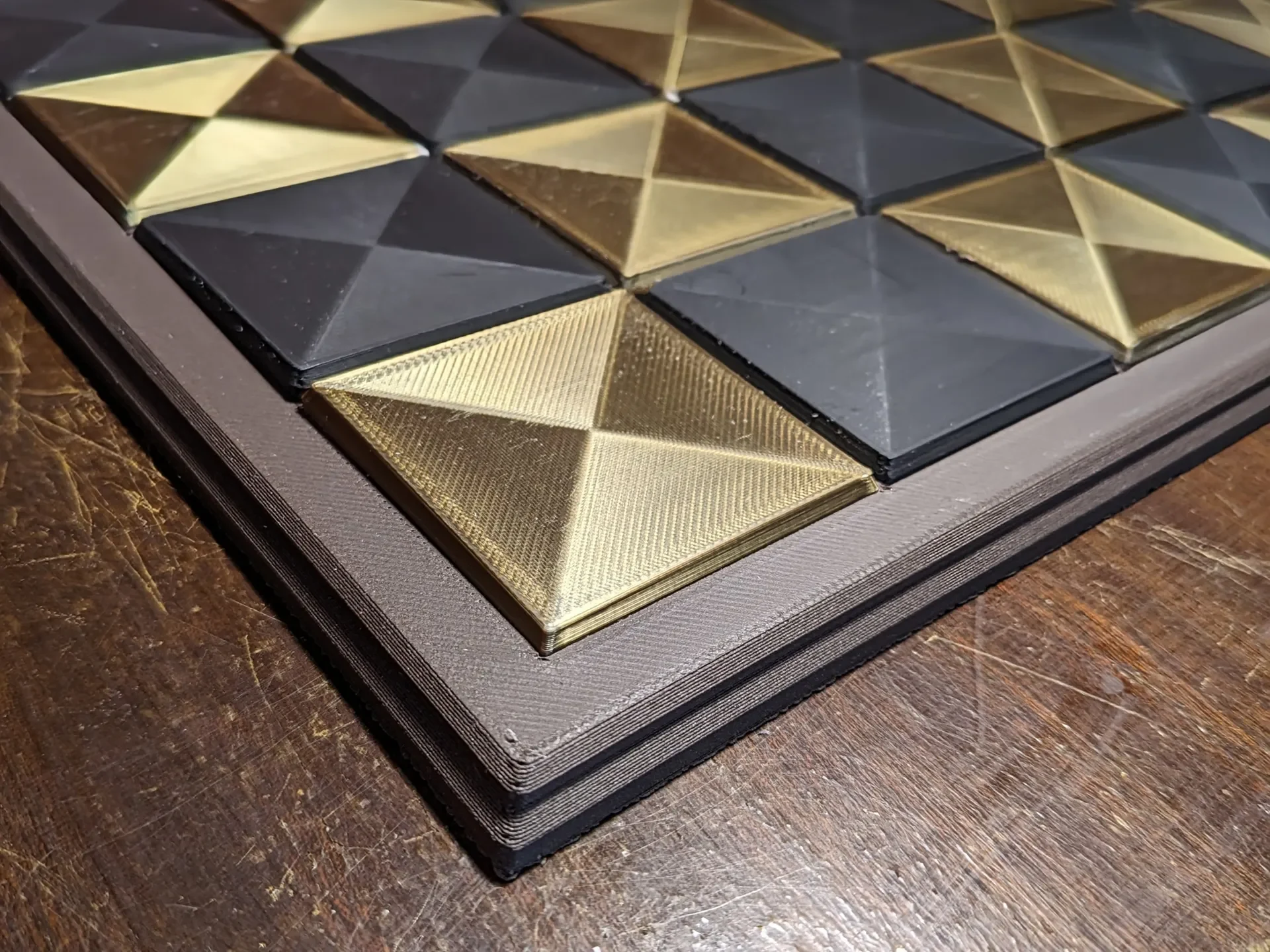

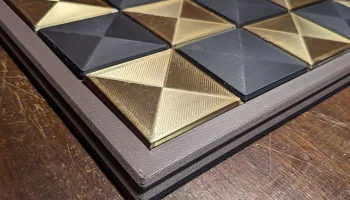

Доска состоит из четвертей, которые плотно защелкиваются друг с другом, а плитки защелкиваются на месте. Для печати на 100% вам понадобится кровать размером не менее 220 x 220 мм.

Поскольку допуски довольно жесткие, существует также модель Board-Test, чтобы увидеть, нужно ли вам внести некоторые корректировки.

Для платы я использовал деревянный PLA, но вы можете использовать что угодно — я придал ей 3/3/3 Стена/Верх/Низ с заполнением 15% и высотой 0,2 мм. Для плитки я использовал Matte Black PLA и PLA Silk Antique Gold, а для визуального эффекта использовал концентрический верхний слой. Опять же, вы можете использовать здесь все, что захотите — я сделал 2/4/3 стены/верх/низ и 10% заполнения на высоте 0,16 мм (4 верхних слоя улучшают внешний вид верхней поверхности).

Сначала распечатайте тестовую модель, чтобы увидеть, насколько все плотно — поскольку это будет зависеть от вашего принтера и используемой вами нити. Если детали слишком тугие, попробуйте использовать компенсацию X-Y на плате, чтобы сделать их тоньше с шагом -0,05 мм. Если плитки слишком тугие, попробуйте применить тот же метод к плиткам. Как только вы определитесь с правильными допусками, распечатайте всю плату.

Распечатайте 4 доски — четвертные модели и 2 x 32 плитки.

Если вы хотите напечатать ее меньшего размера, также используйте тестовую модель в новом размере — вам, скорее всего, придется использовать здесь некоторую компенсацию X-Y, поскольку вы хотите сжать доску и плитки, но не промежутки между ними.

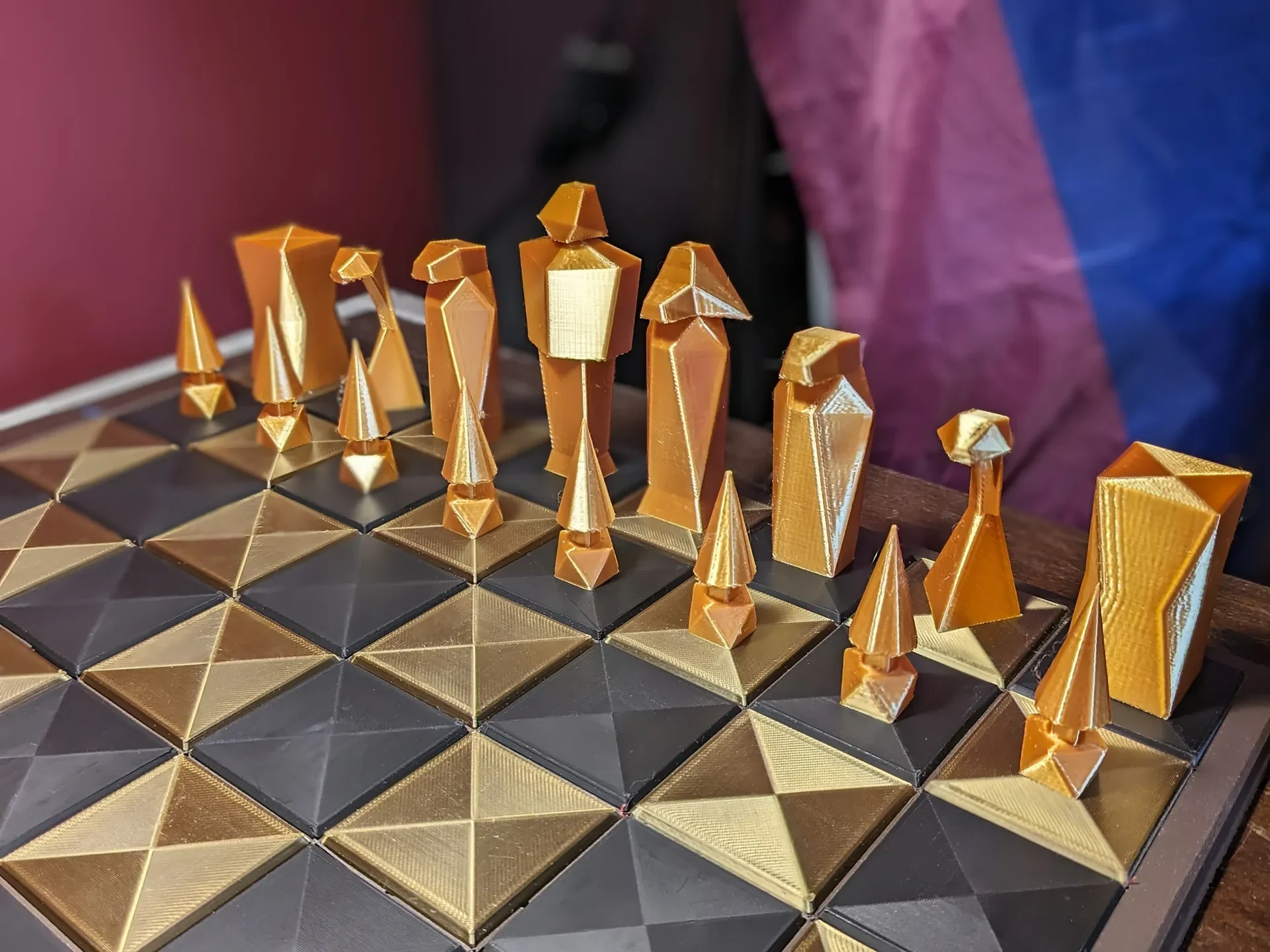

Шахматные фигуры, показанные на изображениях, можно найти здесь: Набор ш��хмат Sentinel.

Дай мне знать, как твои дела!

ЭдинМедведьДракон
