Намагниченный набор шахмат

Я модифицировал набор «Шахматы», включив в плитки и шахматные фигуры встроенные неодимовые магниты размером 3х1 мм.

Магниты довольно слабые и не удерживают фигуры на доске, когда она перевернута вертикально, поскольку они находятся на глубине 1 мм внутри обеих частей, но они обеспечивают центрирование фигур на плитках и не скользят при перемещении набора.

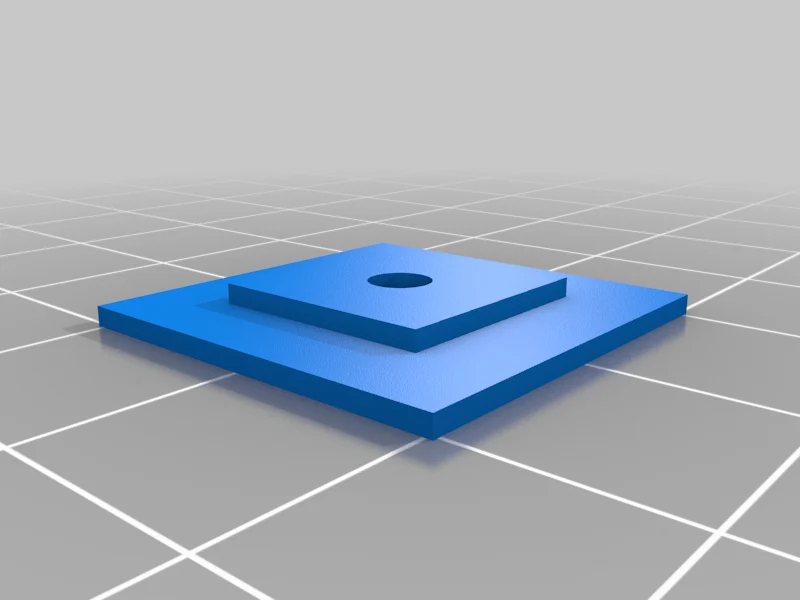

Я использовал отверстие диаметром 3,2 мм и глубиной 1,2 мм для размещения магнитов внутри отпечатков.

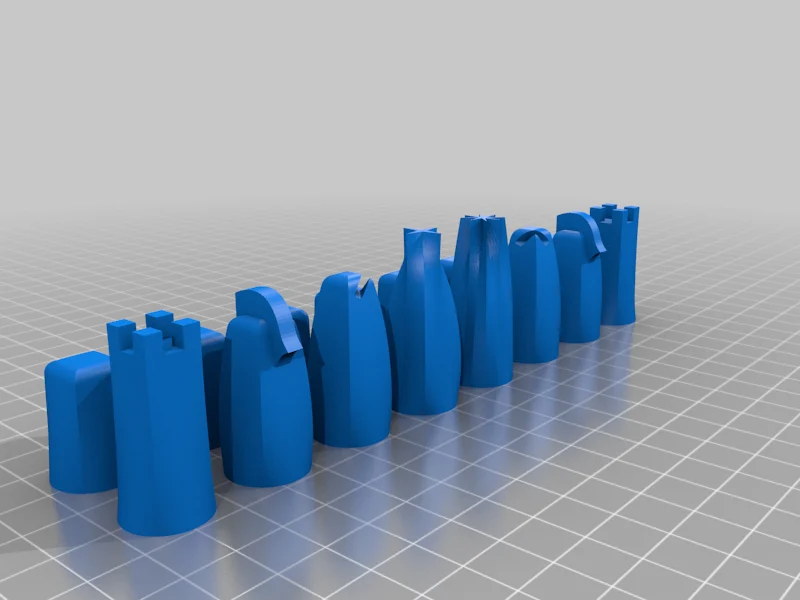

Хотя плитки имеют отверстие для магнита внизу, шахматные фигуры должны быть приостановлены после слоя 11 (при условии, что высота слоя составляет 0,2 мм), чтобы вставить магниты.

Я добавил паузу, используя функцию постобработки Curas с функцией: «пауза на высоте».

но я думаю, что большинство слайсеров должны иметь аналогичные функции.

Прикрепленные файлы заменяют плитки и шахматные фигуры оригинала. Все остальные части остались нетронутыми.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR-10

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

10%

Нить: Sunlu PLA, белый/черный. Как я это разработал ===================

Изменения были сделаны в Sketchup.

Я добавил полость для магнитов, создав цилиндр размером с магнит (включая допуски) и вычтя их из исходной модели с помощью твердотельных инструментов (логическое значение).

Категория: Шахматы
