Магнитные дорожные шахматы
Обзор

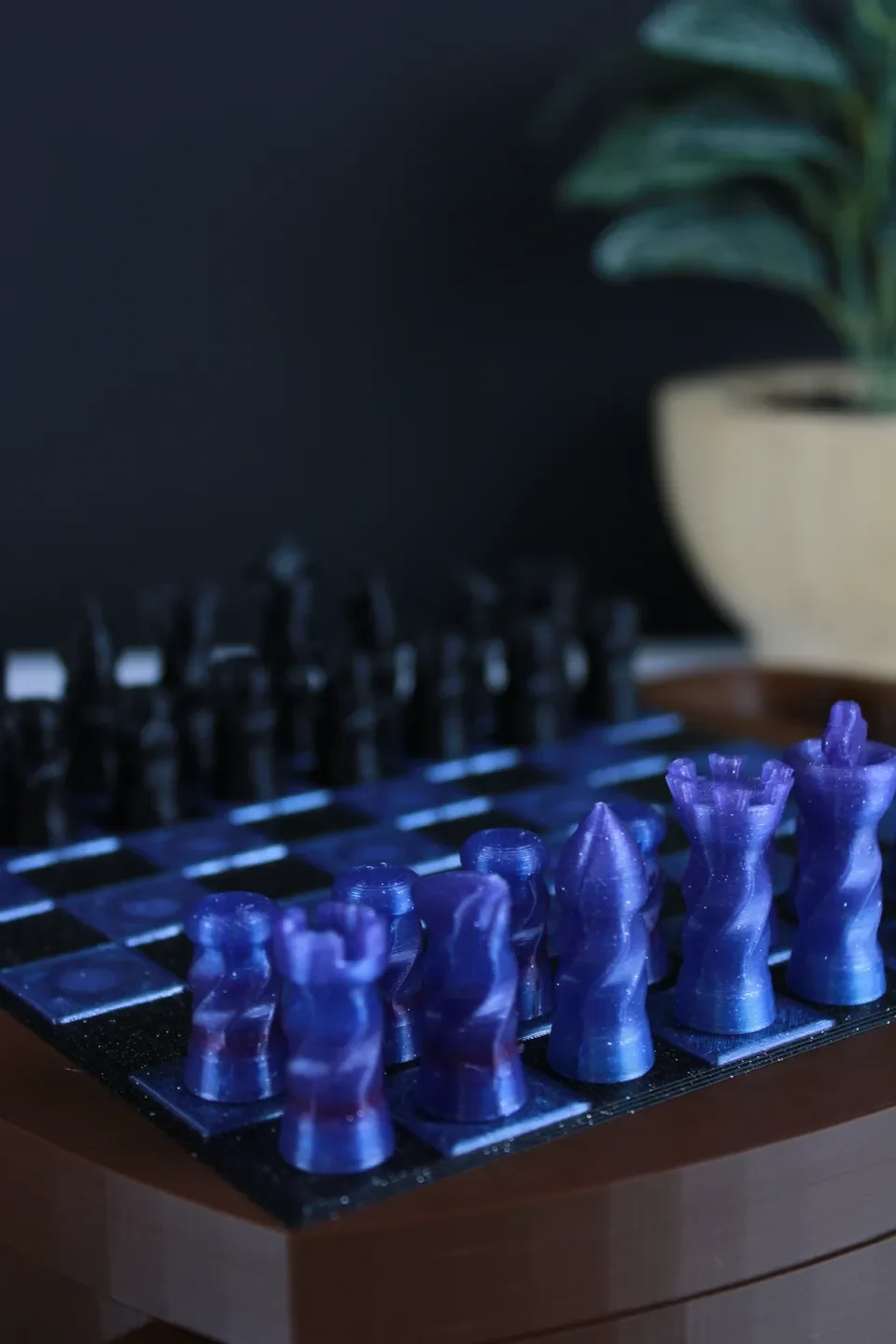

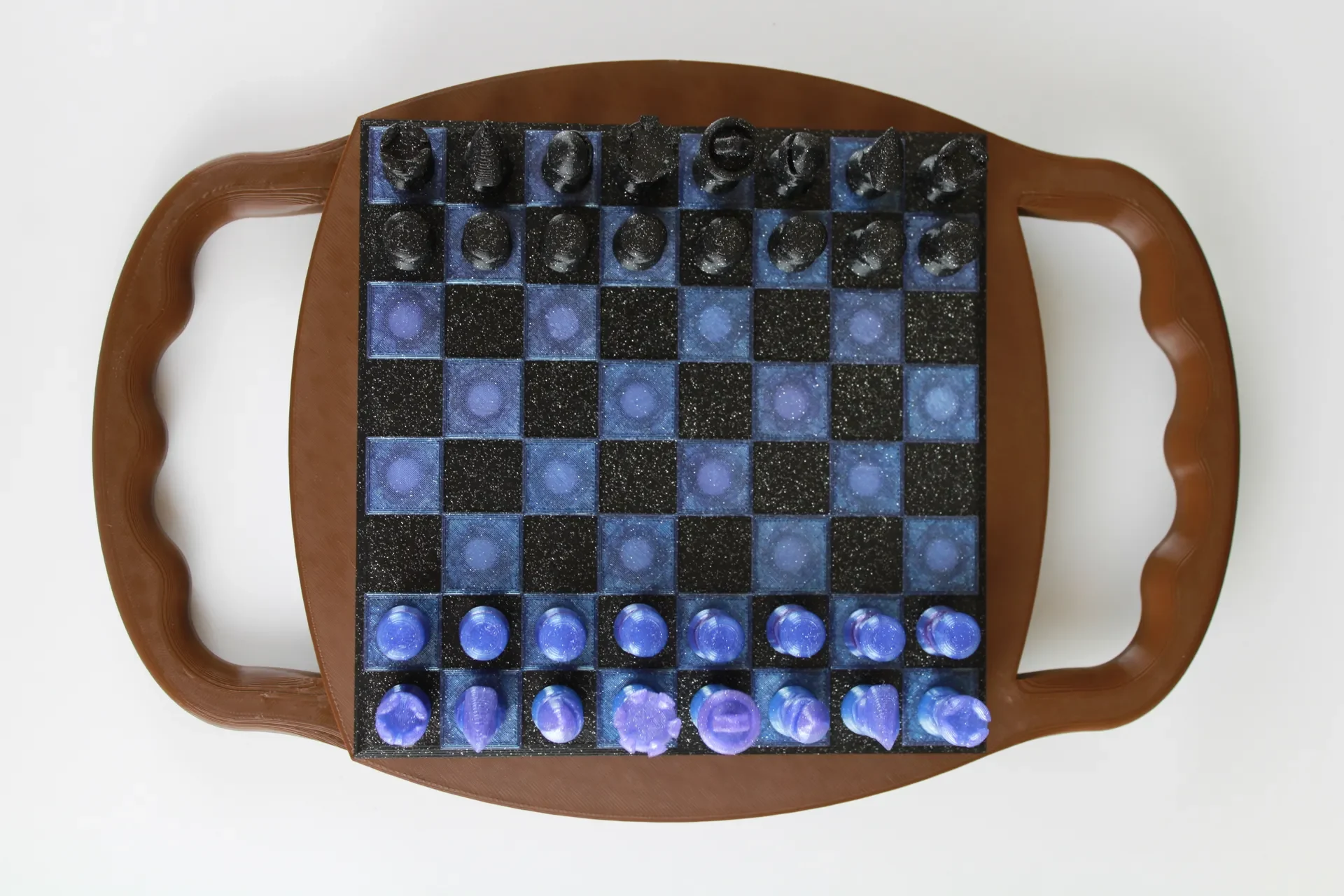

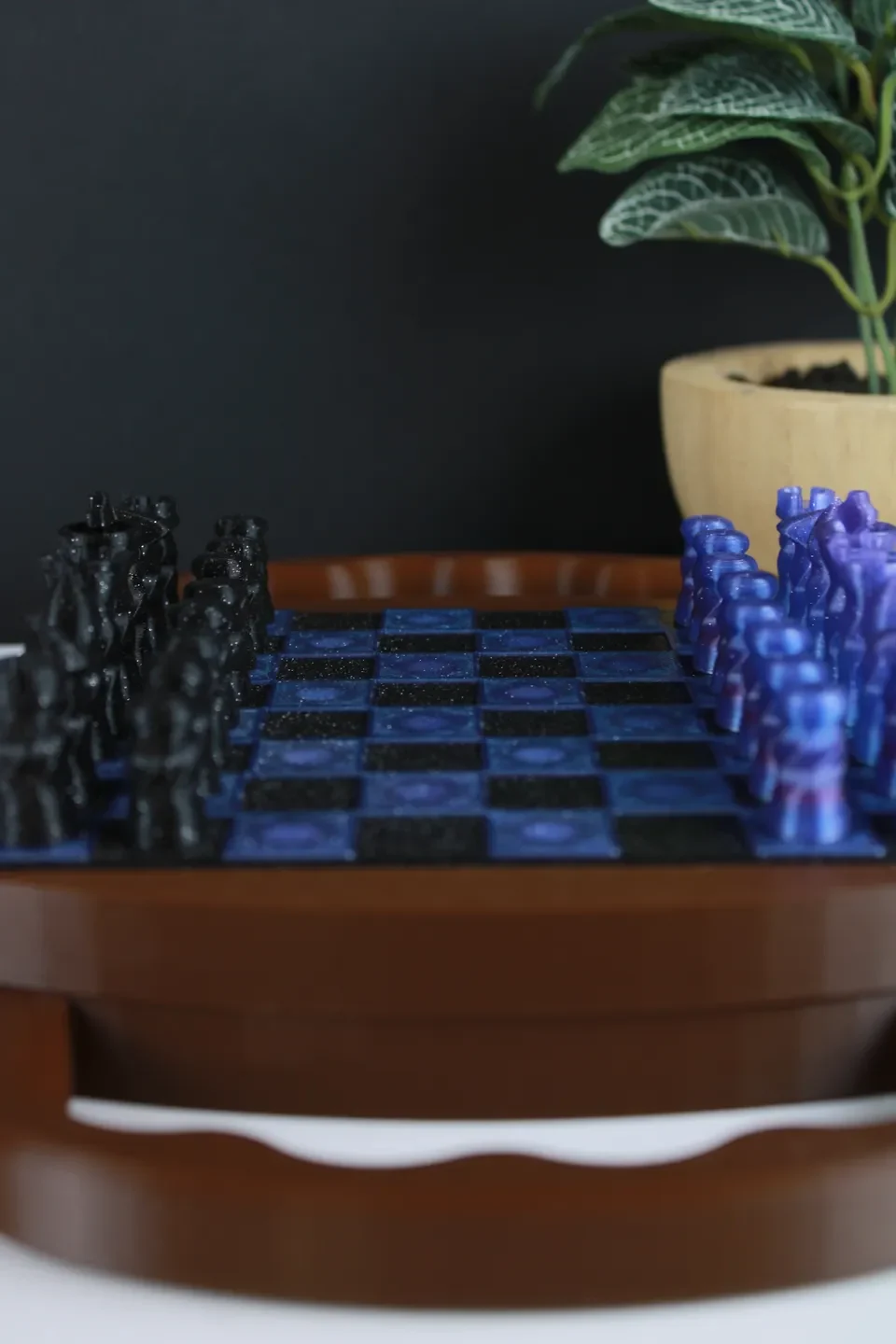

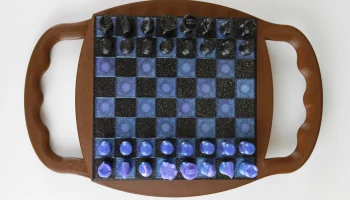

Я разработал этот дорожный/ручной шахматный набор со встроенными магнитами, чтобы его можно было передавать туда и обратно между игроками, не беспокоясь о том, что фигуры упадут. Дополнительным преимуществом является то, что это покажется волшебством любому, кто не знает, что внутри отпечатка спрятаны магниты!
Я создал дизайн в OnShape и включил STL и некоторый g-код для оптимизации времени печати, включая паузы для размещения магнитов на отпечатках и изменения цвета.
Слоты для магнитов предназначены для неодимовых магнитов размером 8 x 3,5 мм, которые довольно дешевы и их легко найти в Интернете. Вам понадобится 8 (для крепления нижней и верхней части корпуса) + 16 (для первого набора деталей) + 16 (для второго набора деталей) + 64 (для каждого места на доске), всего 104 магнита!
Примечание. Я настоятельно рекомендую использовать быстросохнущий суперклей при размещении магнитов на отпечатке, чтобы они удерживались на месте.
Печать

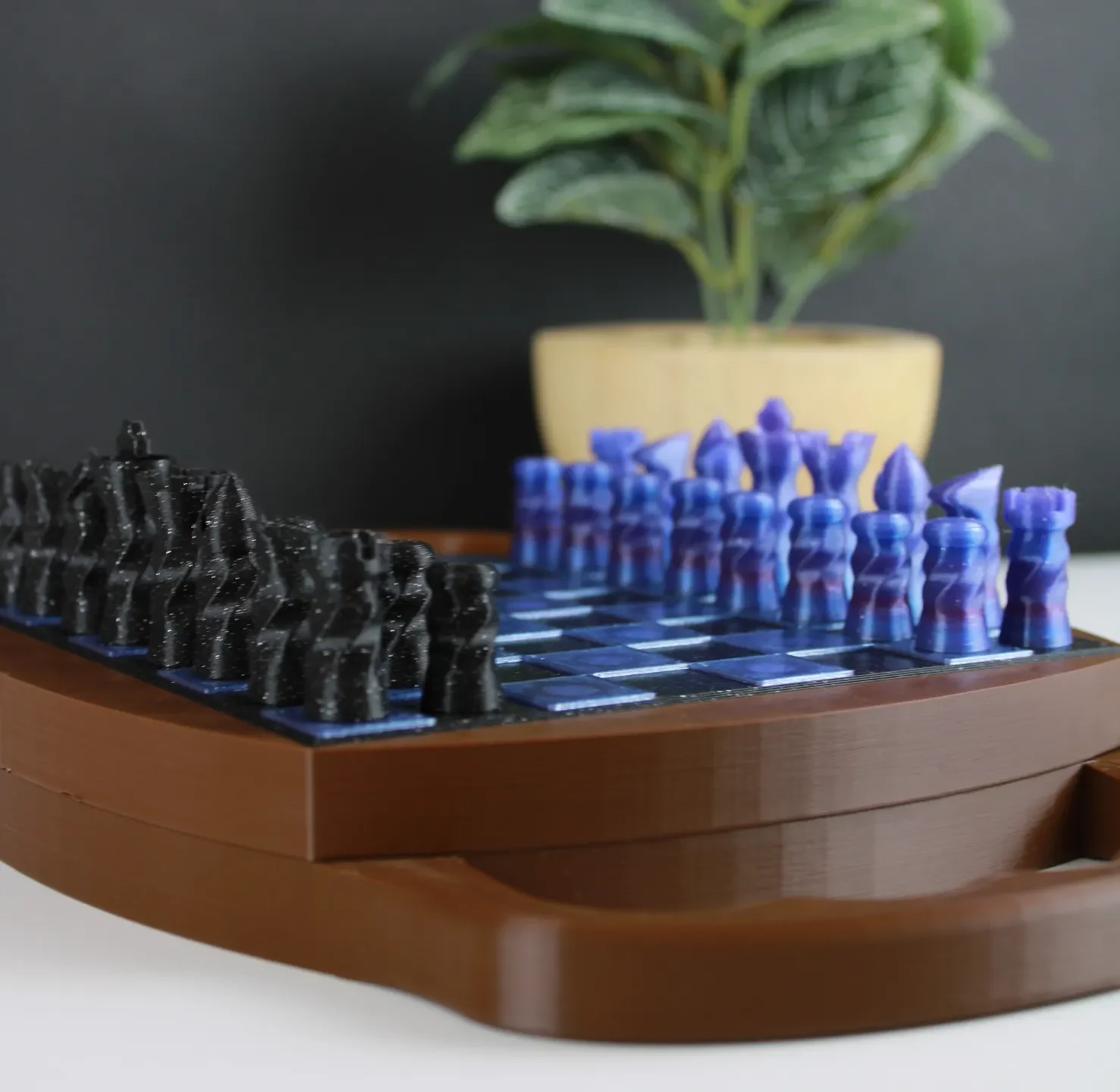

Я напечатал белые детали из Protopasta Nebula Multicolor HTPLA, черные детали — из Protopasta Empire Strikes Black HTPLA, а корпус — из темно-коричневого PLA на Prusa i3 MK3. Никакие опоры не нужны!
Если вы выполняете повторную нарезку, обязательно ориентируйте части так же, как в примерах g-кода. Чтобы упростить повторную нарезку, я ��акже перечислил высоту слоя для пауз/изменений цвета в зависимости от ориентации, которую я использовал в своем G-коде, и высоты слоя 0,2 мм:
Шахматные фигуры
Пауза — 4,6 мм

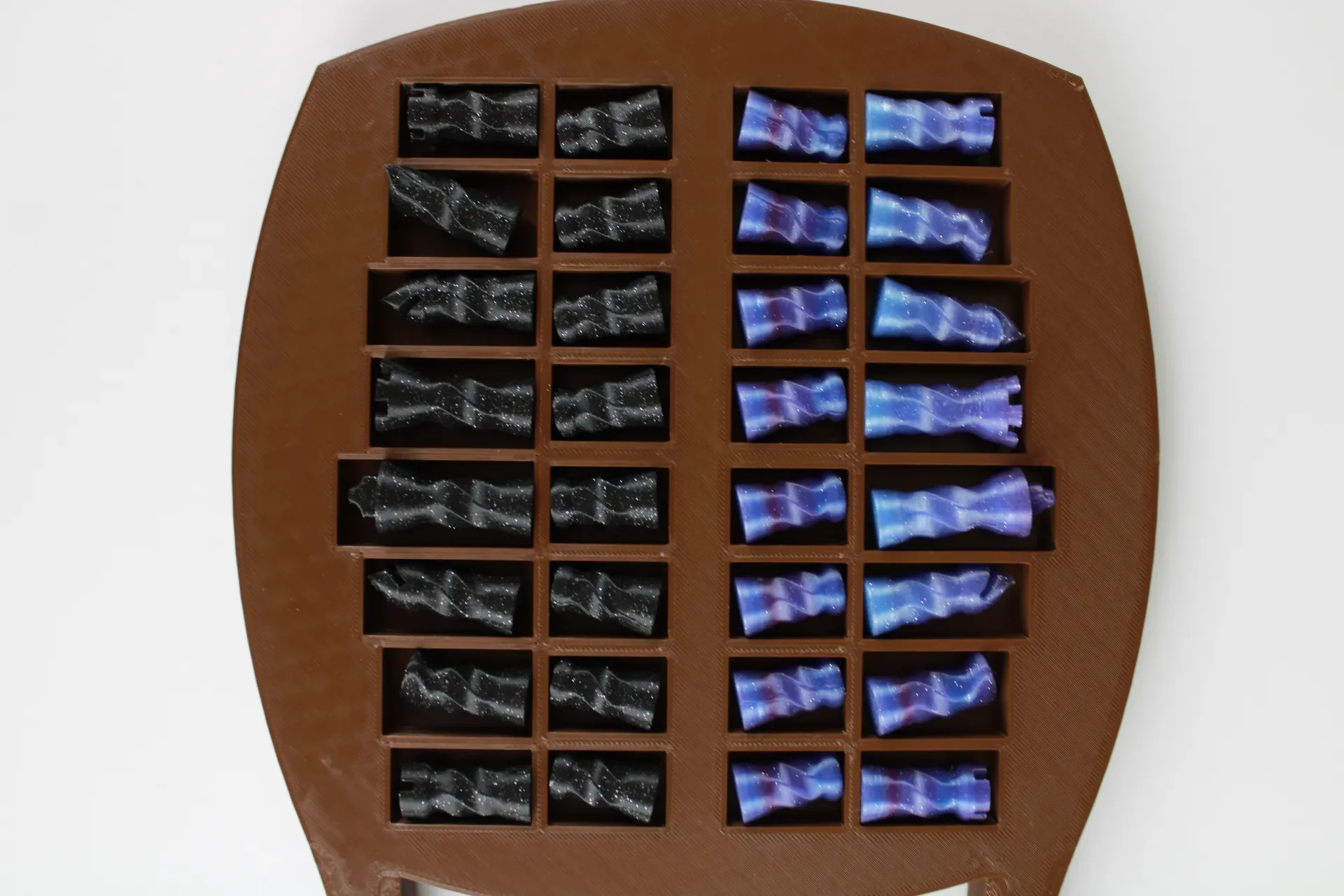

Нижняя часть корпуса
Пауза — 15,2 мм
Чехол Топ
Пауза — 4,6 мм
Изменение цвета — 16 мм
Изменение цвета — 16,8 мм
Важно помнить о полярности магнитов. Просто убедитесь, что ваши магниты соединятся друг с другом. Например, магниты шахматных фигур должны быть правильно ориентированы, чтобы они совпадали с магнитами под доской.
ПРИМЕЧАНИЕ. Я настоятельно рекомендую использовать хороший суперклей при размещении магнитов на местах во время печати, иначе они могут выйти из строя со всеми остальными окружающими их магнитами.
