хейхо
У меня есть для вас шкив, полностью распечатанный на 3D-принтере!
Недавно я разработал приспособление для бельевой веревки (которое тоже отлично работает!), и, конечно же, мне пришла в голову идея просто использовать шкив! Предыдущие конструкции, которые я нашел в Интернете, всегда нуждались в дополнительных деталях или выглядели не очень прочными.

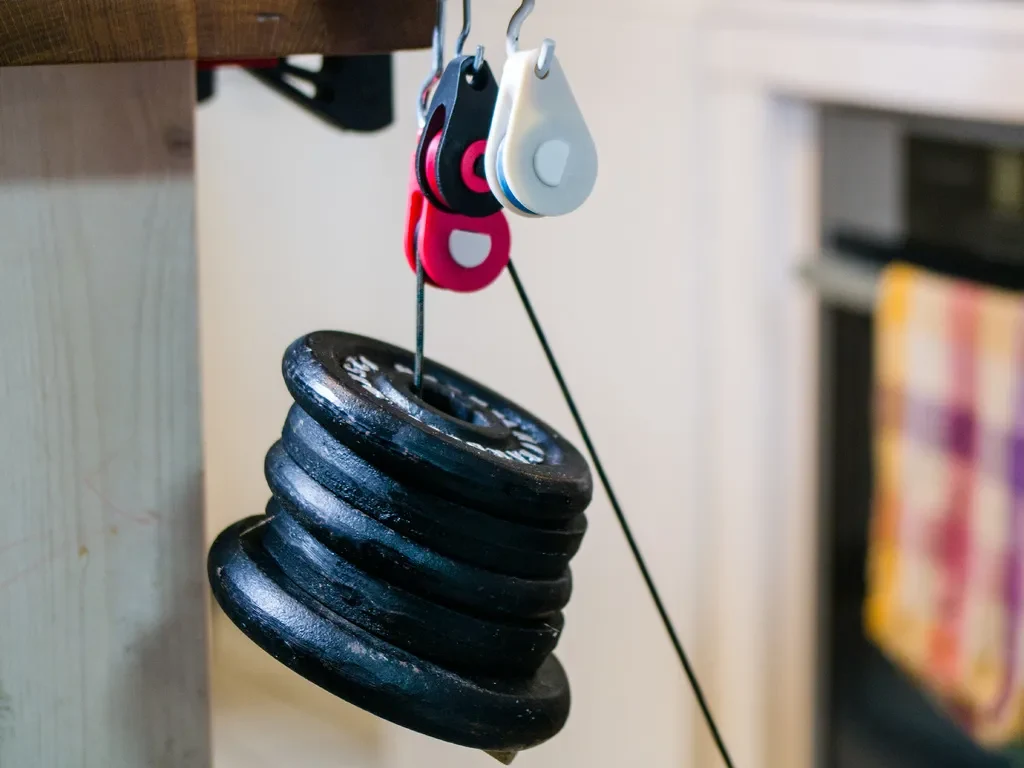

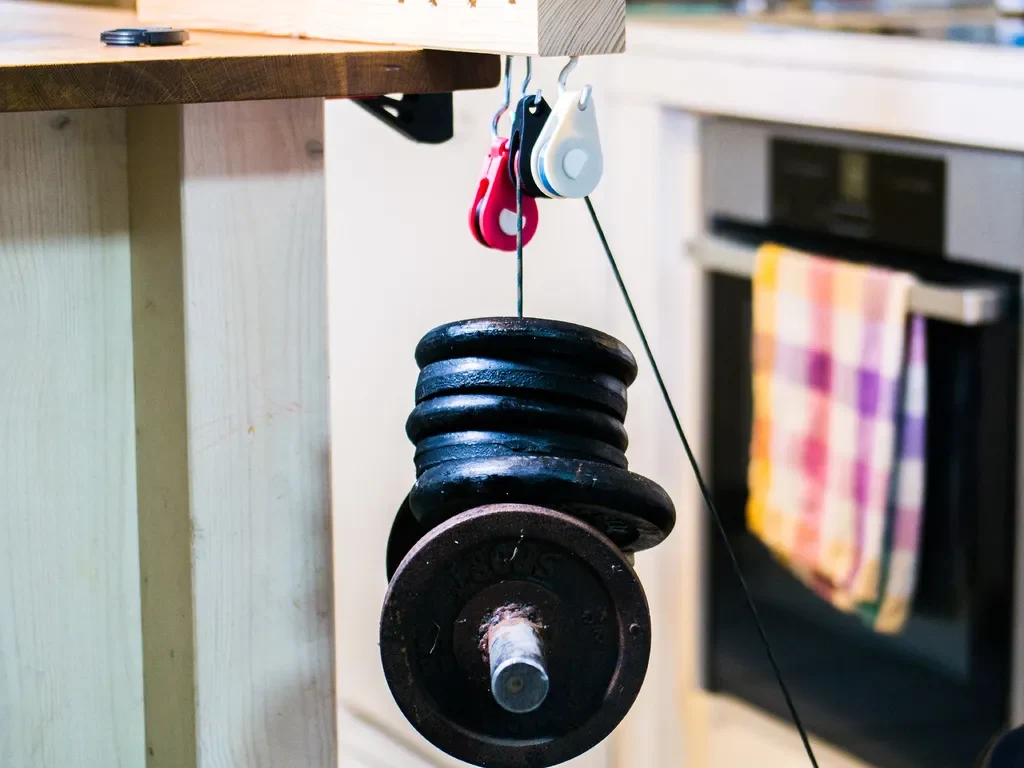

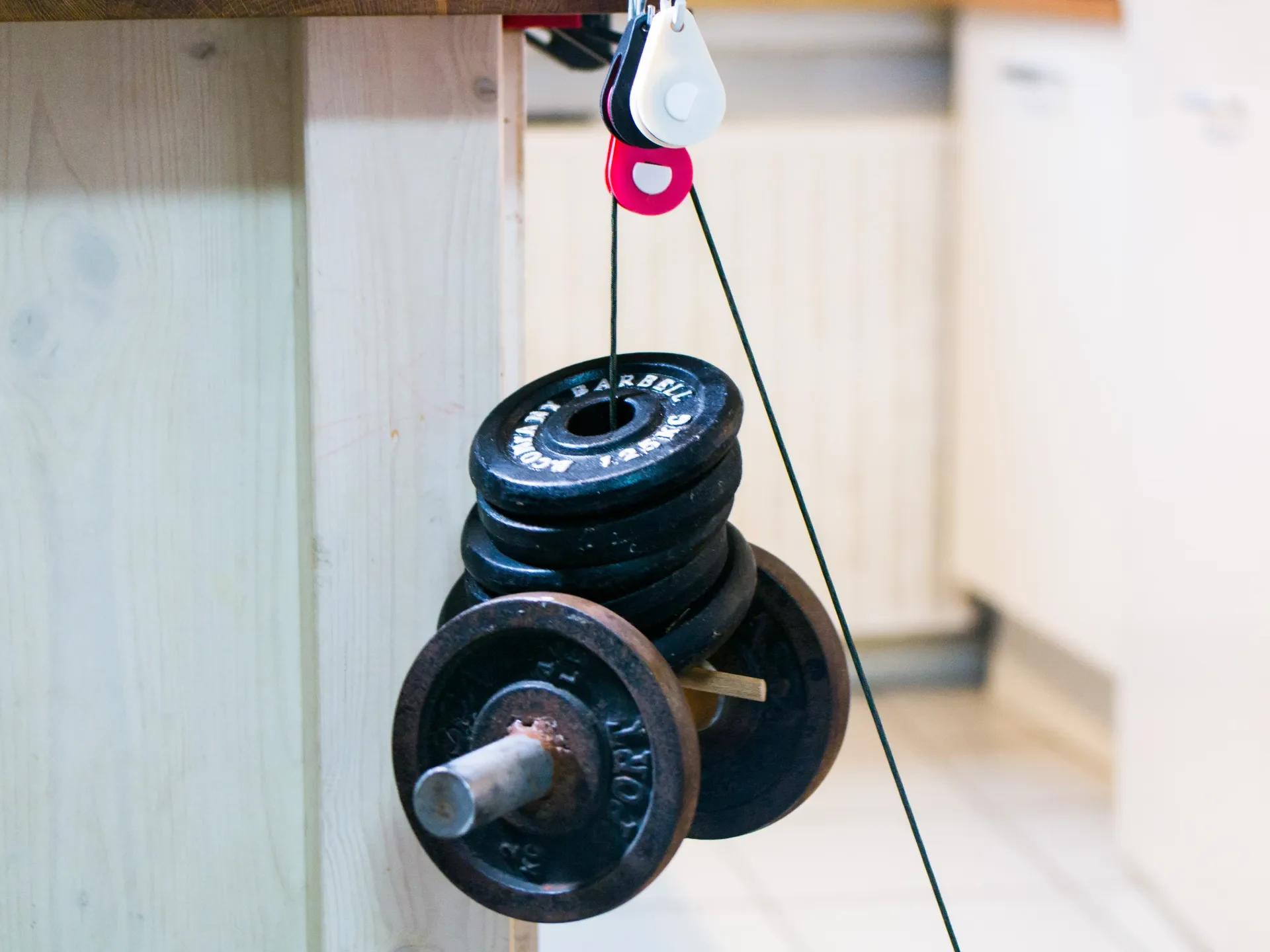

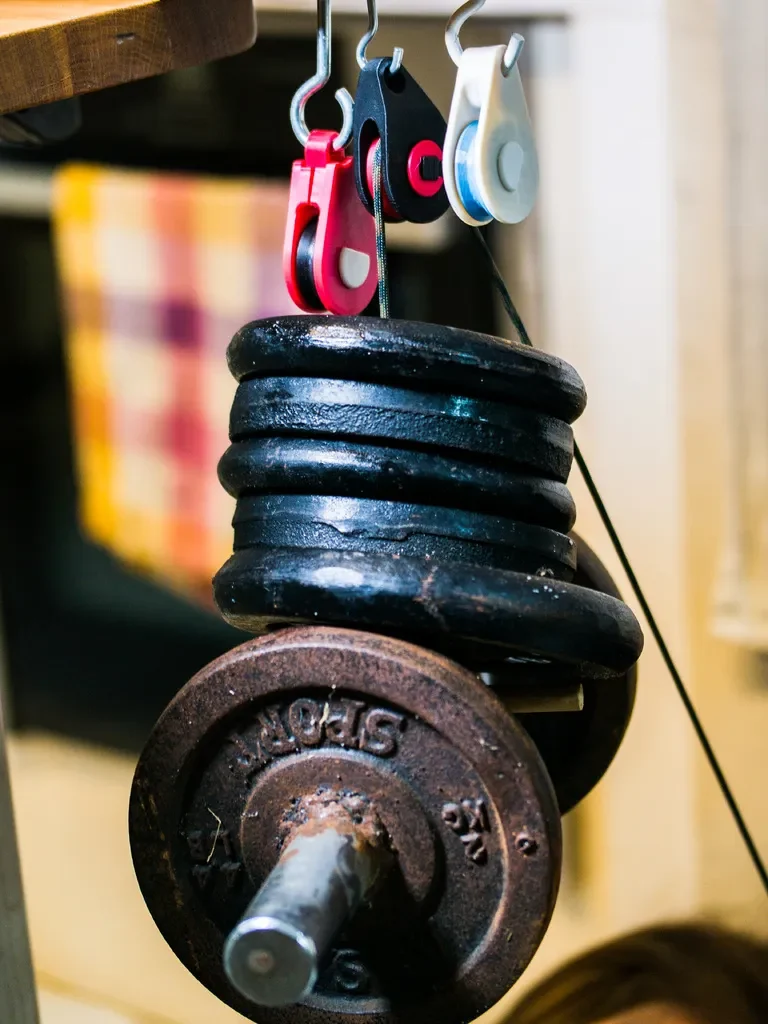

Поэтому я разработал собственное решение и протестировал его для вас!

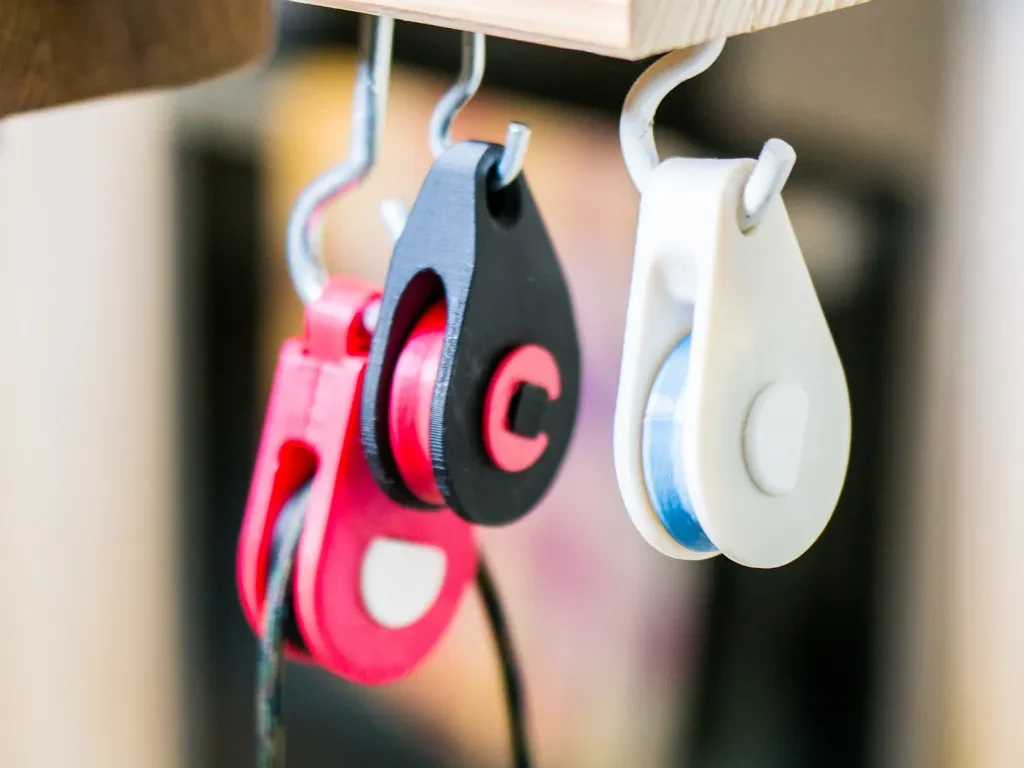

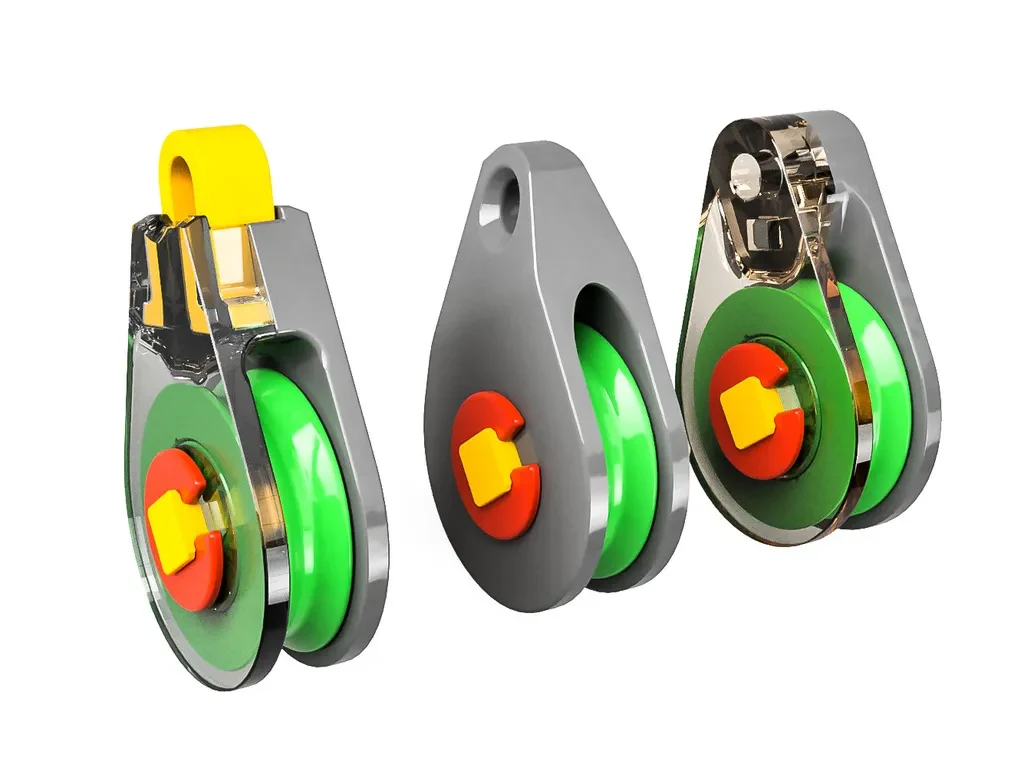

Есть 3 разные версии:
Легко распечатать шкив

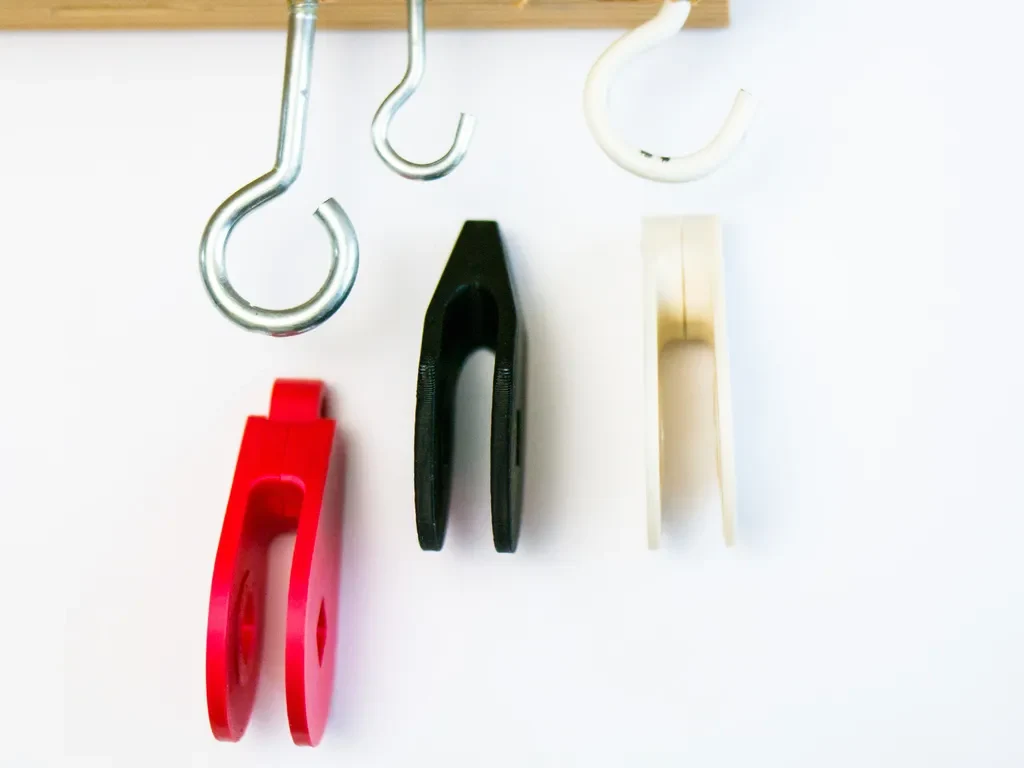

Быстрая печатная версия, где всего 1 основная часть. Благодаря немного более тонкой подвеске эта версия хорошо подходит для большинства крючков, а также ее можно прикрепить с помощью веревки. Недостатком является то, что она менее стабильна, чем другие версии, из-за ориентации на печать. Тем не менее, для большинства задач этого более чем достаточно!
Сильный шкив

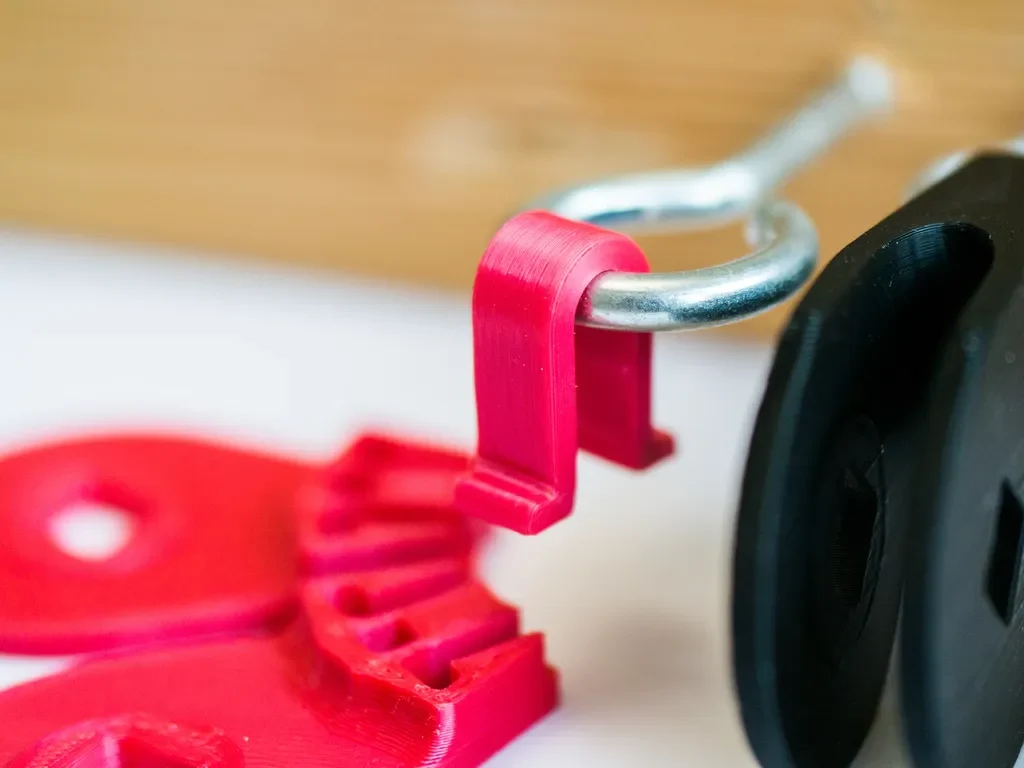

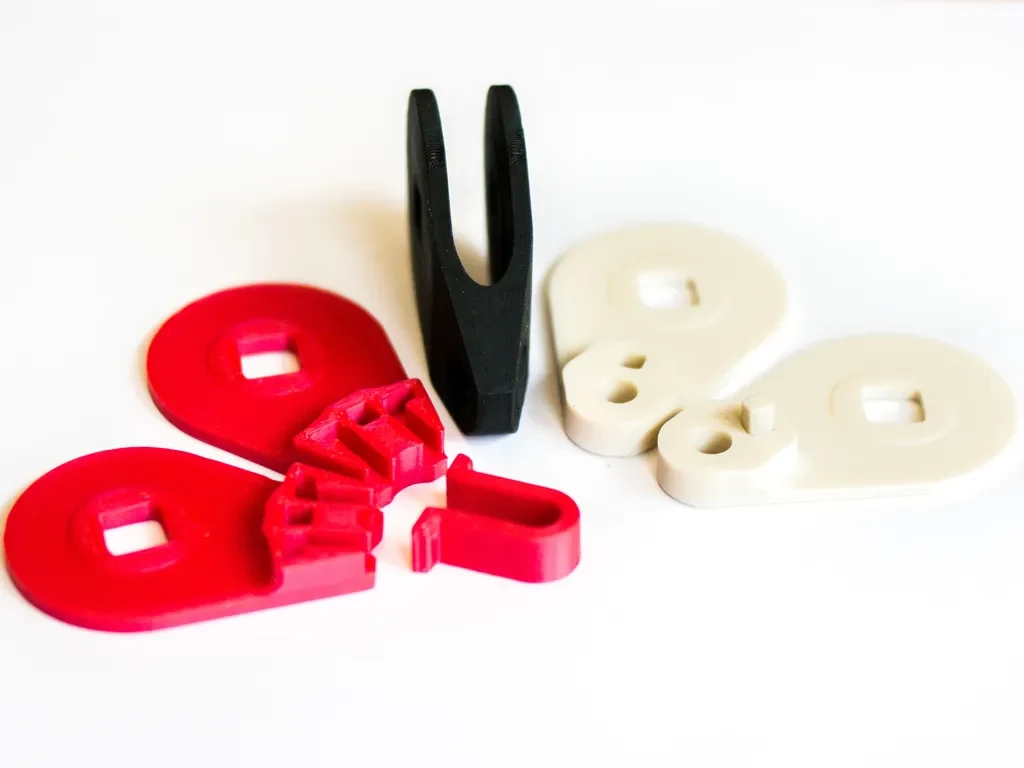

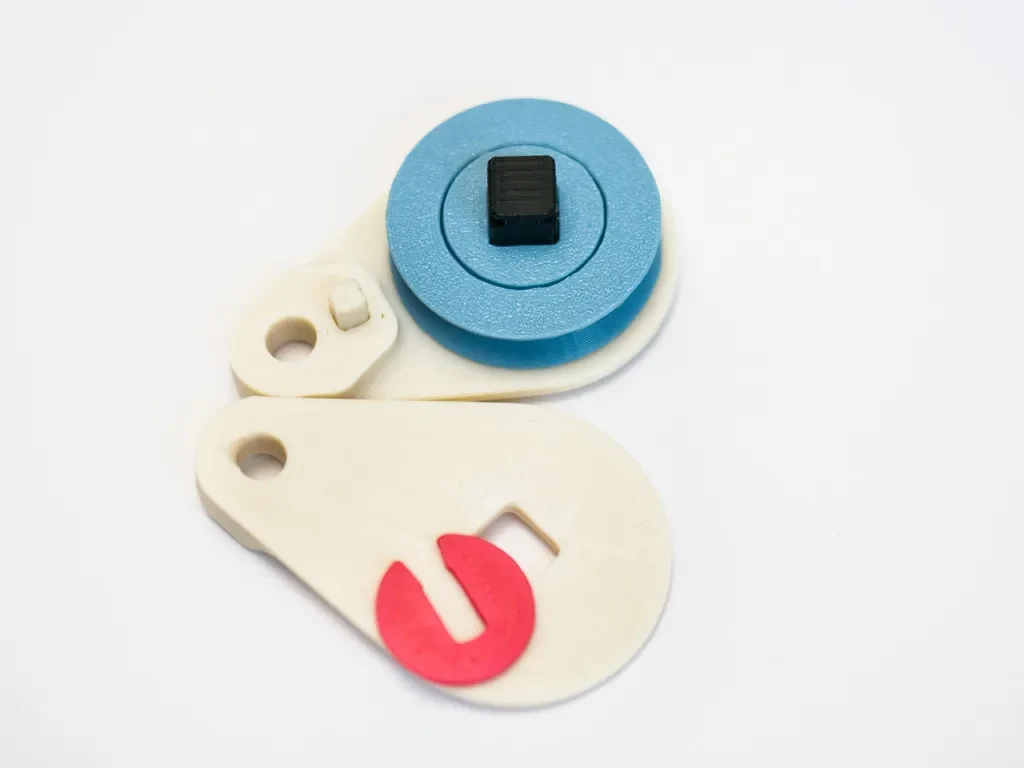

Эта версия особенно прочная, и ее можно печатать еще более стабильно благодаря оптимизированному выравниванию. После печати просто соедините две половинки маленькой булавкой посередине, и после вставки ролика версия станет достаточно устойчивой.
Если хотите, вы также можете соединить две половинки с помощью небольшого количества клея.
Шкив для люверсов
Эту версию также можно использовать в сочетании с люверсами, где две предыдущие версии просто невозможно использовать. Однако сначала необходимо собрать отдельные детали на петельку. Половинки не должны склеиваться! Если только вы не хотите снимать его с петельки!
Масштабируемость
Поскольку все три варианта полностью напечатаны в 3D, вы также можете масштабировать их «по желанию»! Так сделайте их больше или меньше! Но всегда следите за допусками и периметрами!
Советы по печати:
Вы должны использовать как можно больше периметров (6 периметров должно быть достаточно для данного размера). Заполнение при 100% обеспечивает оста��шуюся стабильность. PLA, вероятно, достаточно для коротких нагрузок. Для длительных нагрузок я бы рекомендовал PETG или другие стабильные материалы.
Постобработка:
Поскольку при более высоких нагрузках трение между двумя частями валка естественным образом увеличивается, необходимо добавить немного масла. Для этого я просто использовал немного масла для цепи со своего велосипеда. Чтобы было легче доливать масло, я сделал по два небольших отверстия с каждой стороны колеса. Просто налейте сюда немного масла, немного подвигайте колесо вперед и назад, а затем удалите излишки масла.
Советы по нарезке:
Если у вас возникли трудности с некоторыми частями, вы можете разделить их на отдельные объекты и немного увеличить/уменьшить, чтобы добиться идеального соответствия!
Малый аддон 21.01.2024: Тяговый подшипник
Это может помочь увеличить сцепление между подшипником и веревкой.
Маленький аддон 01.02.2024: Крепление шкива, если вы хотите использовать шкив на стене или чем-то еще. вот так.
02.02.2024: Добавлена завинчиваемая версия с 4 винтами 3 мм и 3,5 мм (средний)
Веселитесь!
Маленький совет: вы можете разделить все файлы на отдельные объекты с помощью каждого слайсера!
