Футляр для всех ваших компакт-дисков и DVD-дисков, который можно напечатать на 3D-принтере. Мне было очень весело тестировать эту модель, и, хотя она не безупречна, она все равно работает, и я очень горжусь тем, что из этого получилось.

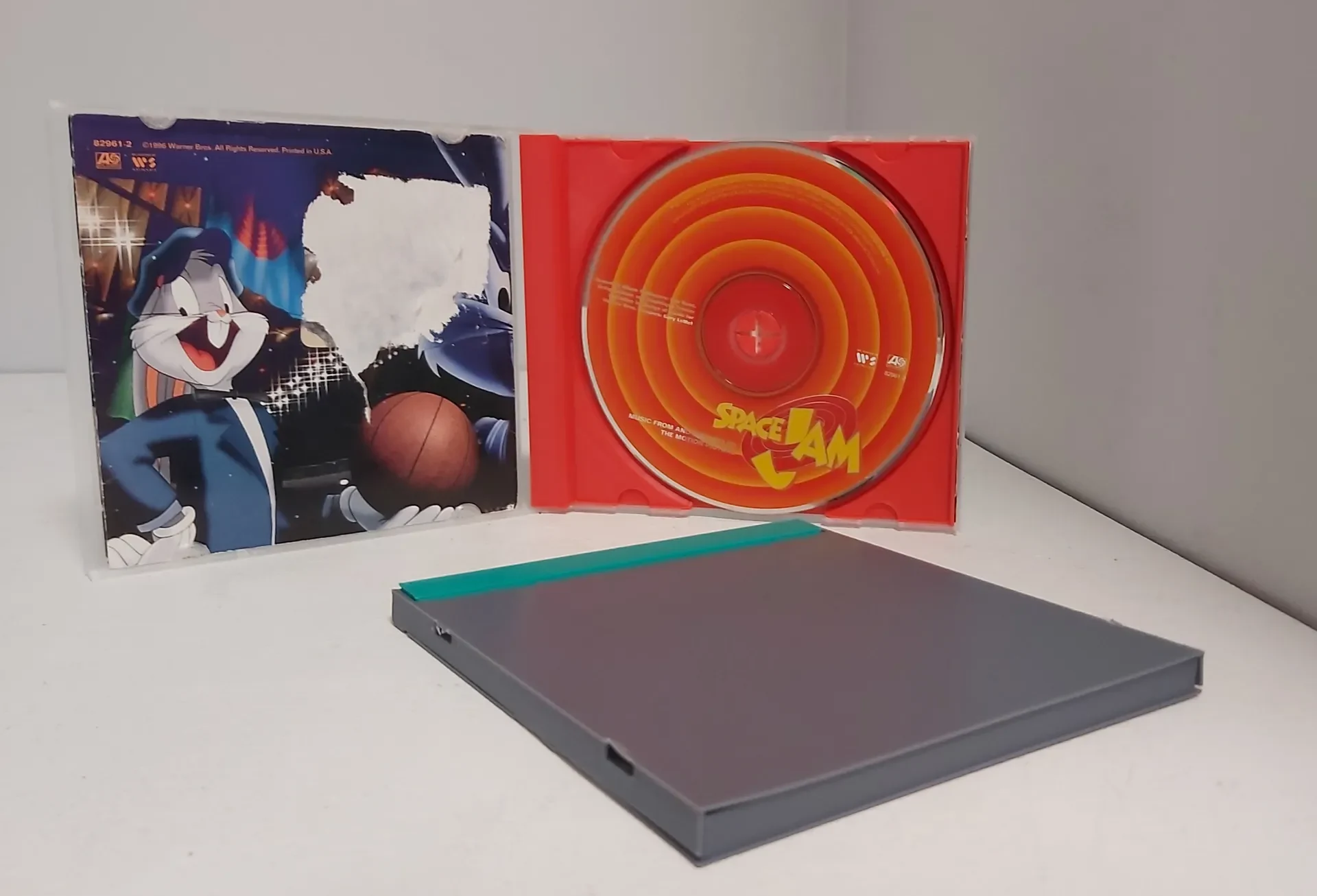

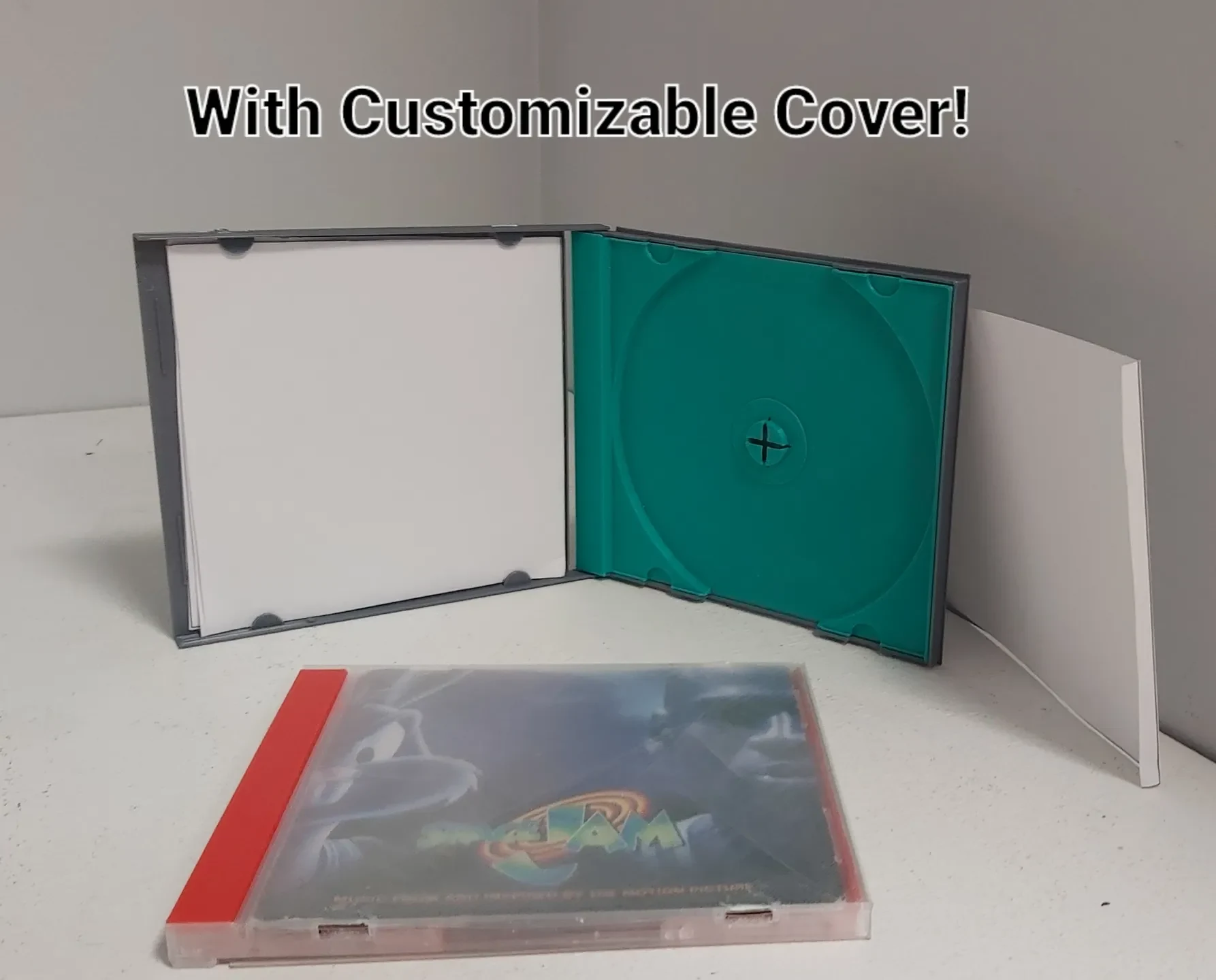

В миниатюре и на печати изображения. пожалуйста, обратитесь к серому и зеленому корпусу, поскольку красный и прозрачный корпус являются немного более старым прототипом.

Этот футляр для компакт-диска полностью распечатан на 3D-принтере и состоит из трех частей: передней обложки, задней обложки и вкладыша. Все детали нуждаются в собственном описании с некоторыми примечаниями о том, как их правильно использовать.

CdCase_Cover

— Этой детали нужны опоры «везде» под углом 80 градусов. Опоры вынимать не��добно, но с помощью пары угловых резаков или аналогичного инструмента это сделать относительно легко.

— Деталь петли не следует снимать и снимать слишком часто, так как она прогибается назад и со временем может ослабить деталь.

— В окончательном дизайне, в зависимости от используемой нити, конец модели может слегка выдвигаться. На удобство использования корпуса это не влияет, но выглядит не идеально.

— Не открывайте эту деталь слишком сильно, так как это ускорит разрушение внутренних колышков. Возможно, вам придется слегка нажать вверх, а затем слегка нажать вниз, чтобы открыть корпус в первые несколько раз, когда вы его открываете и закрываете.

-Убедитесь, что деталь полностью остыла, прежде чем снимать ее со стола, иначе она может деформироваться.

-Процент заполнения не имеет значения для этой части.

CdCase_Back

-Эта деталь не нуждается в опорах

-По моему опыту, слишком быстрая печать этой детали может привести к уменьшению отверстий в боковой части модели, что может затруднить или затруднить закрытие корпуса.

-Убедитесь, что деталь полностью остыла, прежде чем снимать ее со стола, иначе она может деформироваться.

-Процент заполнения не имеет значения для этой части.

-Я поставил на этот кусок водяной знак, однако он очень маленький и находится далеко в углу. Это не должно повлиять на окончательный дизайн, поскольку оно скрыто вставкой. Он слегка заметен снизу, если использовать прозрачную нить, но только если указать на него. На печать это никак не повлияет.

CdCase_Insert

— Этой детали нужны опоры «везде» под углом 80 градусов. Боковые опоры легко снимаются, а при очень легком нажатии опоры посередине должны выскочить.

-Средний круг хрупкий, поэтому будьте очень осторожны, нажимая на него, чтобы извлечь компакт-диск.

— Не кладите в футляр сверхценные или значимые компакт-диски, поскольку футляры, напечатанные на 3D-принтере, не так долговечны и защитны, как футляры, изготовленные профессионально.

-Приходится очень сильно заталкивать компакт-диск в сл��т, иначе он может выпасть.

-Убедитесь, что деталь полностью остыла, прежде чем снимать ее со стола, иначе она может деформироваться.

-Эта деталь может иметь процент заполнения 10-25.

Чтобы собрать все три модели вместе, просто вставьте вставку в заднюю крышку и соедините детали шарнира на крышке и задней стороне. Некоторые точки могут не совпадать с задней обложкой и вставкой, однако детали все равно должны быть закреплены.

Несмотря на то, что PETG работает, он, вероятно, будет работать лучше, чем PLA. По моему опыту, части этого отпечатка, находящиеся под нагрузкой (держатель компакт-диска и фиксатор, удерживающий футляр закрытым), со временем ослабевают. Отпечатки из PLA также более склонны к плавлению при нагревании, чем из PETG, поэтому этот футляр для компакт-дисков не очень хорошо выдерживает горячие автомобили или другие теплые места.

Если вы распечатываете это на прозрачном материале, я добавил PDF-файл шаблона, который вы можете распечатать. (на обычном принтере, а не 3D!) По бумагам вот некоторая информация

CdCase_Papers

-В буклете 8 страниц. Вам нужно сложить детали и скрепить их между собой. Буклет входит в обложку дизайна, а задняя обложка, состоящая из одной страницы, переходит в нижнюю часть. Чтобы добавить, снять или изменить заднюю обложку, необходимо снять вкладыш для компакт-диска, при этом буклет доступен изнутри футляра.

-Файлы должны указывать на нижнюю часть дизайна, чтобы вы могли знать ориентацию изображений, которые вы можете добавить.

-Второй набор деталей «буклета» немного меньше первого набора, поэтому буклет выглядит более цельным.
