Совершенная пусковая установка для пропеллеров с коробкой...

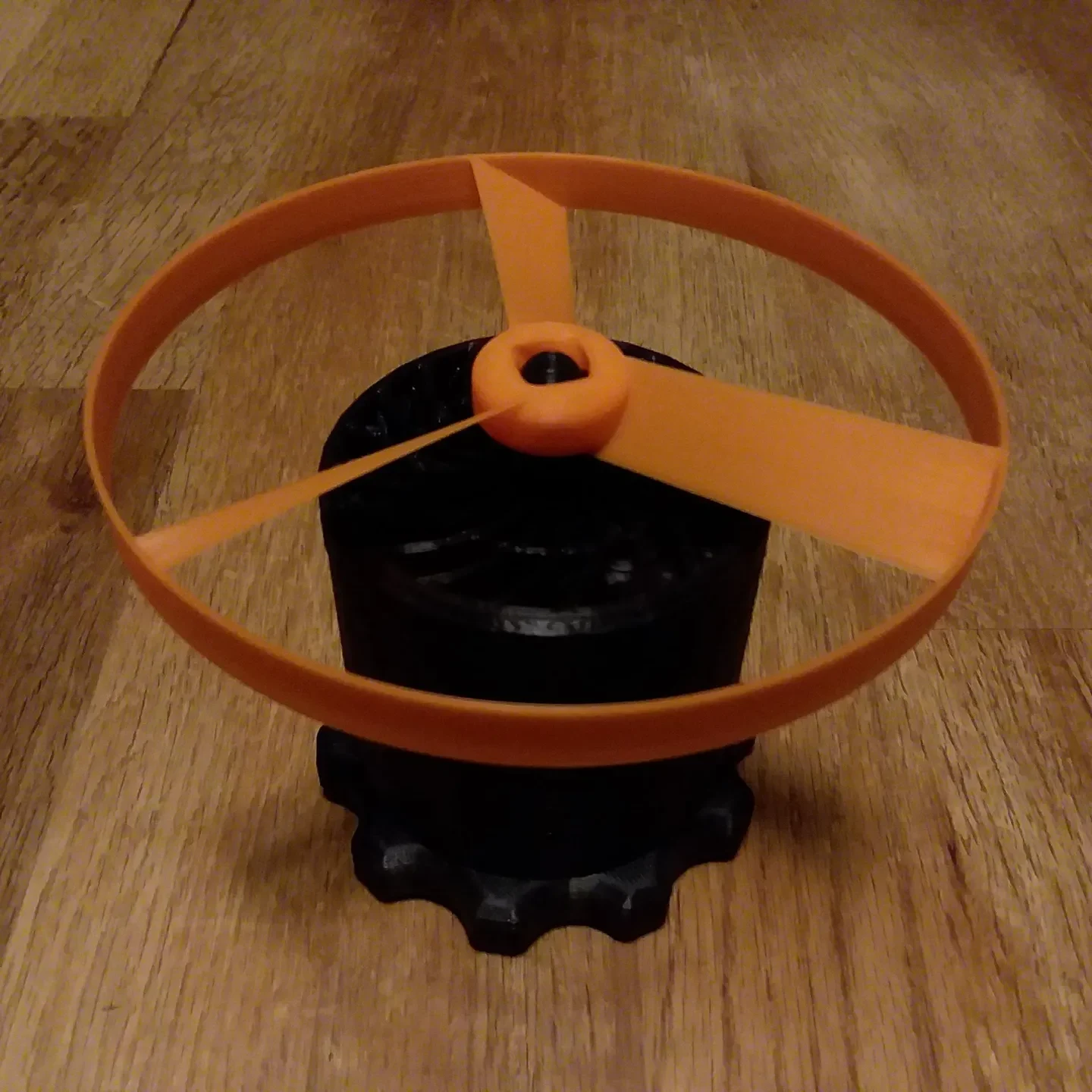

Это мощная дисковая пусковая установка с летающим пропеллером, в которой используется многоярусный планетарный редуктор с передаточным числом 1:64! (x4 на каждый слой)

Видео этого в действии:

Слои коробки передач печатаются на месте и легко собираются всего из 5 деталей:

2 обычных набора передач (Gearset_layer1and2)
1 передача с высоким крутящим моментом (HT) (Gearset_layer3HT)

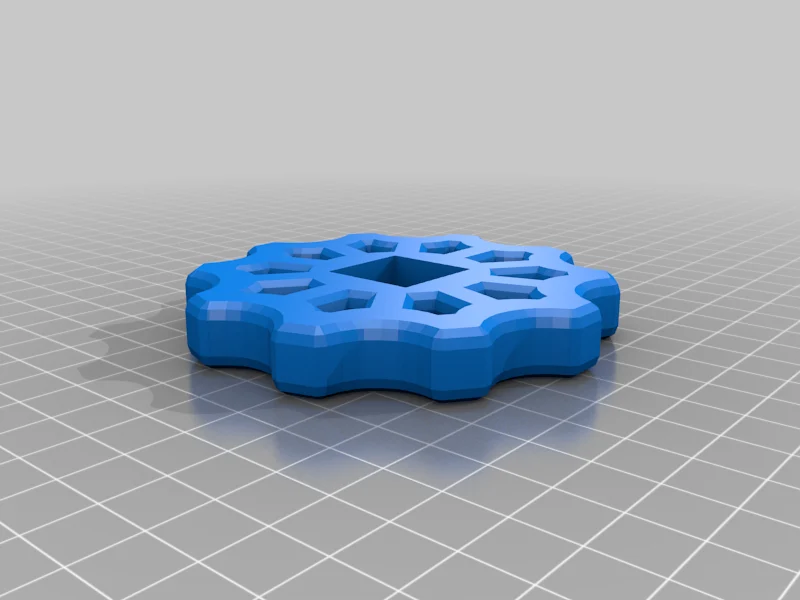

Ручка запуска

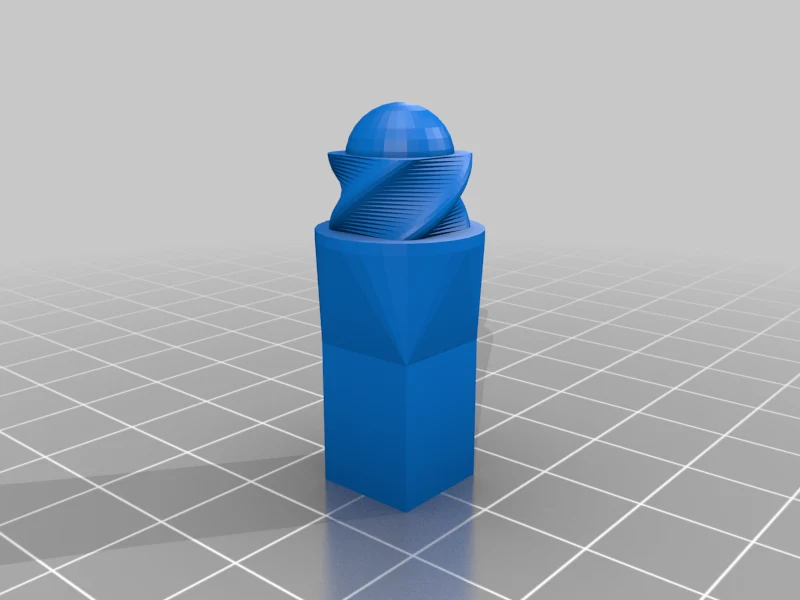

Адаптер пропеллера

Очевидно, напечатайте столько пропеллеров, сколько вам нужно! Крышка шестерни и съемник диска приобретаются отдельно.

ВАЖНО, распечатайте 2 части файла «Gearset_layer1and2», чтобы в общей сложности у вас было 3 ступени шестерни. В противном случае он не будет таким мощным.

Каждый слой шестерен уже собран для печати на месте. Поэтому убедитесь, что ваша платформа выровнена, а ваш принтер хорошо откалиброван и может обрабатывать детали, которые печатаются близко друг к другу с жесткими допусками.

Настройки печати, которые могут помочь: установите для порядка стен значение «Снаружи внутрь» или «Сначала внешняя стена», для параметра «Допуск нарезки» выберите «Эксклюзив», может помочь z-hop при втягивании. Да, и случайное выравнивание швов также может помочь избежать швов между шестернями, не уверен.

После печати, даже при успешной печати, шестерни могут сначала немного застрять, но их можно будет освободить, приложив немного усилий. В случае застревания я нажимаю тряпкой на шестерни с боков в направлении их вращения, и они должны освободиться довольно быстро и легко. Иногда я использую прорезиненную ручку плоскогубцев, чтобы высвободить их. Я уже распечатал кучу таких, и ни разу не было ни одной, которую бы я не смог отклеить.

После освобождения отдельные сегменты шестерен, возможно, придется немного поработать, чтобы сгладить их движение. Так что покатайте их в руках в течение 5-10 минут или пока они не станут гладкими. Если возможно, также поможет добавление небольшого количества смазки.

Рама, удерживающая шестерни, также может оставить несколько случайных струн из-за перемычек, которые, возможно, придется удалить с помощью пинцета или плоскогубцев с тонкими кончиками. Кроме того, соединительные штыри между сегментами, вероятно, потребуется немного отшлифовать, чтобы они подошли к соседнему сегменту, но не делайте их слишком свободными.

После того, как сегменты полностью прижаты друг к другу, я капаю несколько капель суперклея вдоль внешних швов в нескольких местах, просто чтобы закрепить детали.

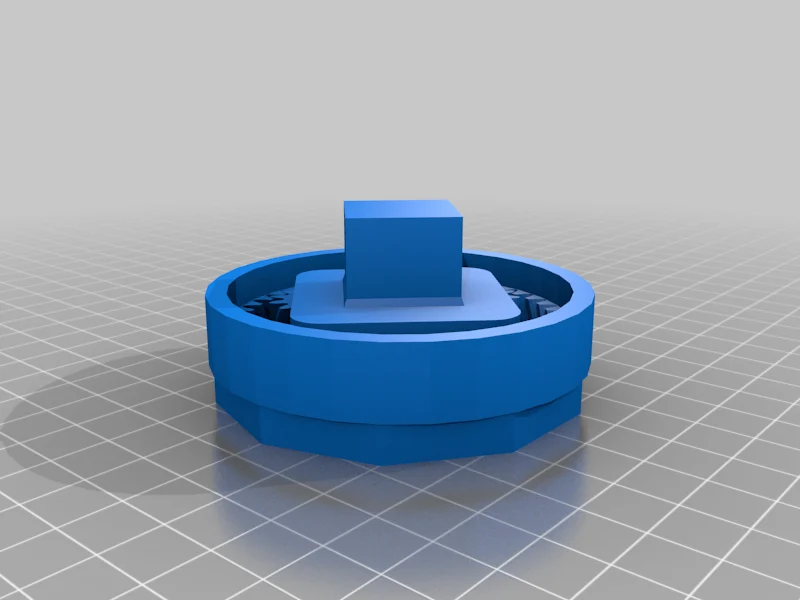

Используйте опциональную крышку GearCover, если вы боитесь, что пальцы могут быть защемлены открытой верхней частью.

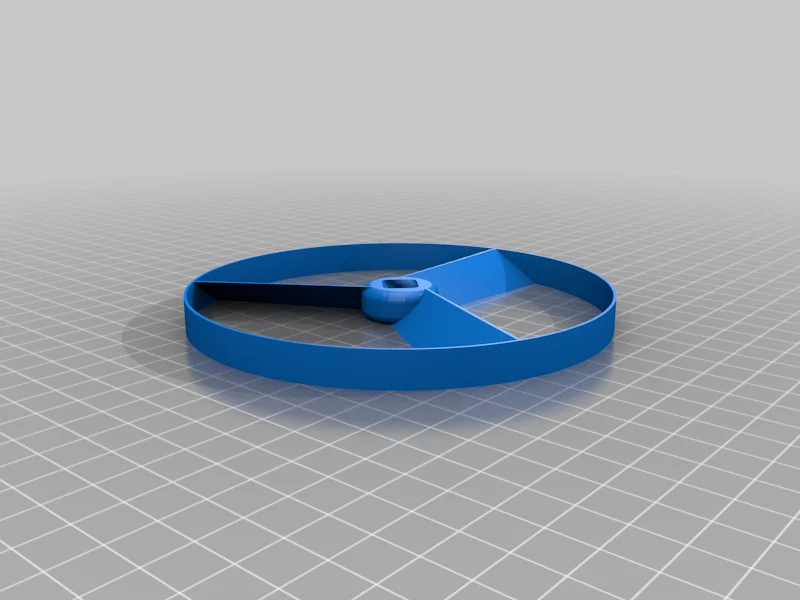

Если у вас возникли проблемы с извлечением дисков из печатной платформы, «Инструмент для удаления дисков» облегчит вам эту задачу. Эти новые диски немного более долговечны, чем моя предыдущая конструкция, и имеют улучшенное, слегка изогнутое лезвие.
