Модульный корпус для 3D-принтера

Обновление от 21.08.24:

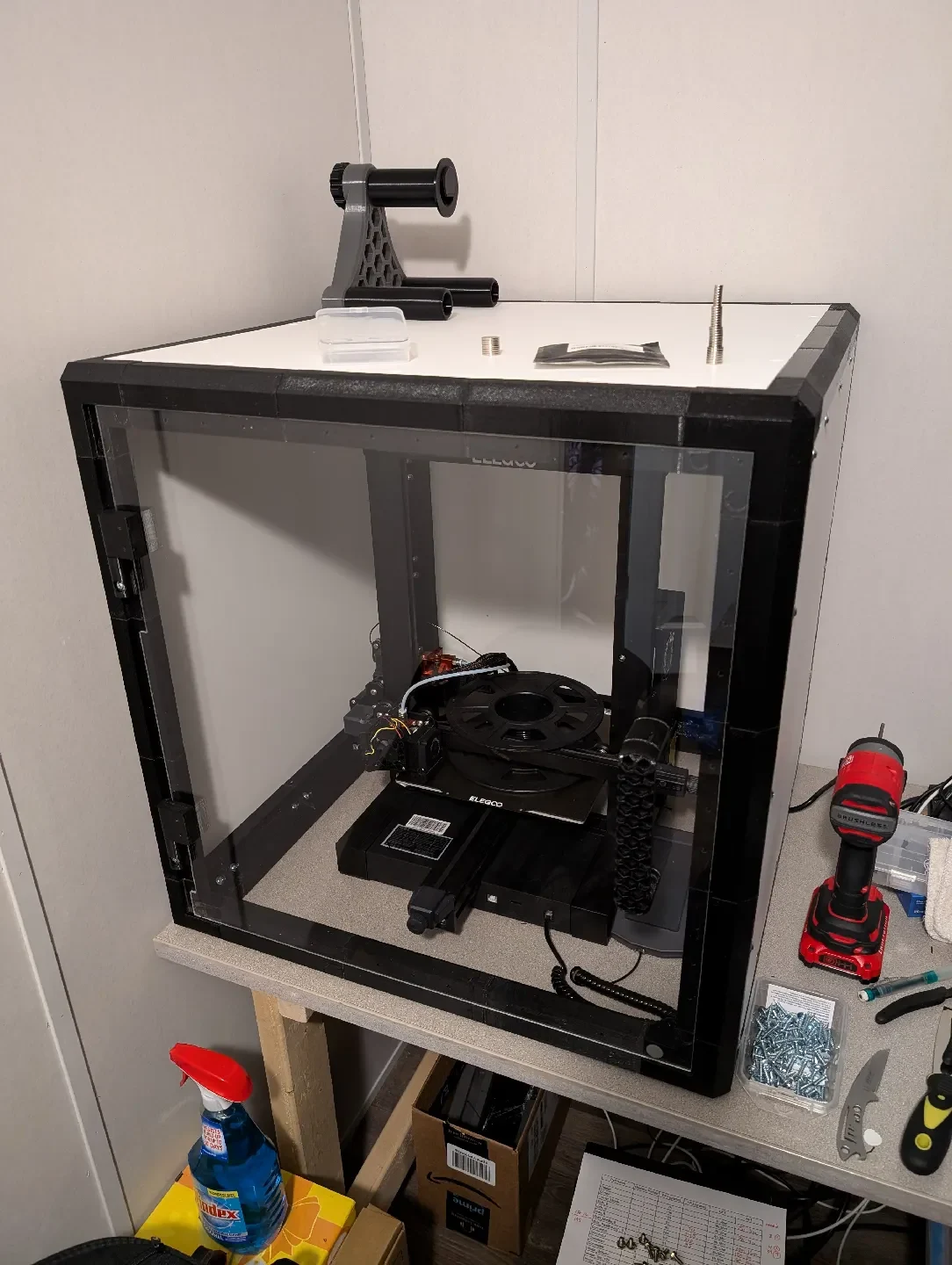

Наконец-то я построил свой вольер. Мне еще нужно добавить пару магнитов на дверь и добавить подсветку внутри, но она наконец построена.

Обновление 22.02.24:

Я загрузил 3-дюймовый вариант боковой опоры и средней распорки.

Недавно мне пришлось отложить свой вольер, пока я занимался некоторыми личными делами в реале. Надеюсь, я скоро доберусь до конца.

Мне нравится видеть некоторые готовые вольеры. Спасибо за все отзывы!

Обновление 27.01.24:

Я сделал ручку!

Обновление 26.01.24:

Я загрузил два новых файла .stl: «Side_Brace» и «Middle_Brace». Их следует использовать в верхней части корпуса для тех из вас, кому нужна д��полнительная поддержка верхней панели.

Думаю, сегодня я завершу печать последних частей, чтобы завершить свой собственный корпус. Наконец-то скоро будет готовый корпус!

Обновление 1-8-24:

С Новым годом! Спасибо всем, кто скачал и понравился мой проект. Мне нравится видеть марки и отзывы обо всем.

Я добавил боковые и средние боковые секции длиной 3 дюйма.

Мне еще нужно сделать ручку для двери.

Недавно у меня возникли проблемы с моим принтером, и мне пришлось прекратить печатать детали для собственного корпуса. Теперь все должно быть хорошо, и сегодня вечером мы снова начнем «производство».

Обновление от 31 декабря 2023 г.:

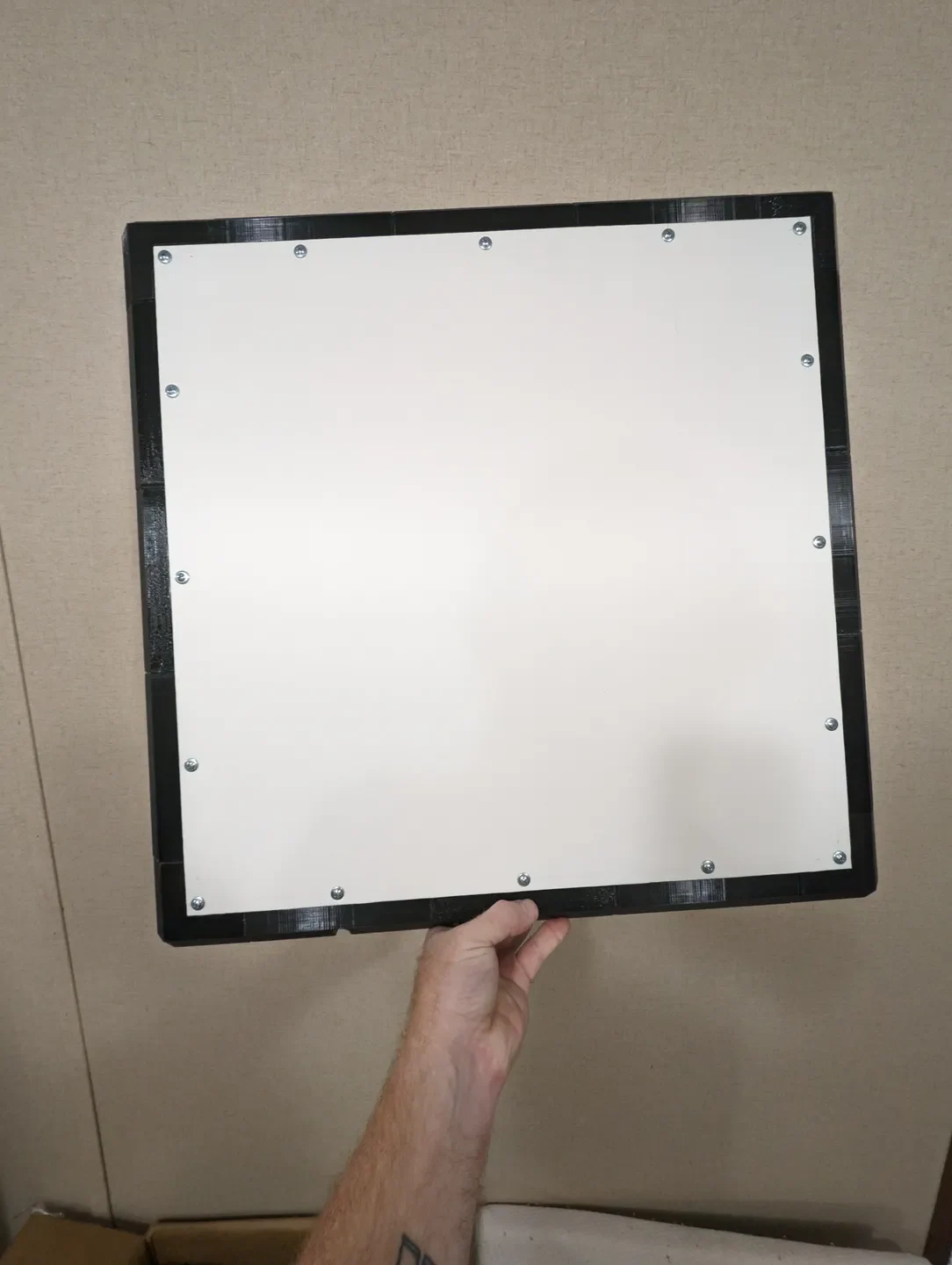

Наконец я напечатал достаточно деталей, чтобы закончить одну сторону, и загрузил изображение. Извините, у меня не было процесса сборки для этого.

Пластиковая панель, которую я использовал, была куплена в Интернете здесь:

https://buyplastic.com/expanded-pvc-plastic-sheet/

Я вырезал его по размеру с помощью циркулярной пилы с твердосплавным лезвием с 60 зубьями. В местном магазине Lowe's я нашел несколько по��ожих пластиковых панелей, которые тоже подойдут:

https://www.lowes.com/pd/Genesis-Common-24-in-x-24-in-Actual-23-75-in-x-23-75-in-Smooth-Pro-White-Smooth-15-16-in-Drop-Tile-Ceiling-Tiles/50022198

Обновление от 30 декабря 2023 г.:

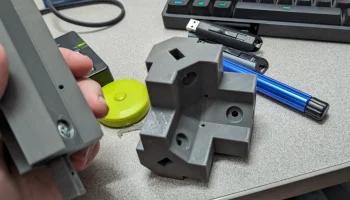

Я обновил модели Corner и Corner_Middle, включив в них место для магнита размером 12x2 мм. Я также загрузил все файлы Fusion 360 для этого проекта. Мне предложили сделать ручку для дв��ри, либо сделаю такую ​​в ближайшее время, либо найду понравившуюся у другого автора.

Магниты: https://a.co/d/hqZlq2R

Металлические наклейки на дверь: https://a.co/d/8HwHZNX

Обновление от 22 декабря 2023 г.:

По просьбе я сделал более длинные боковые секции для тех из вас, у кого есть принтеры большего размера. Длина сторон составляет 6", 12" и 18".

Обновление от 21 декабря 2023 г.:

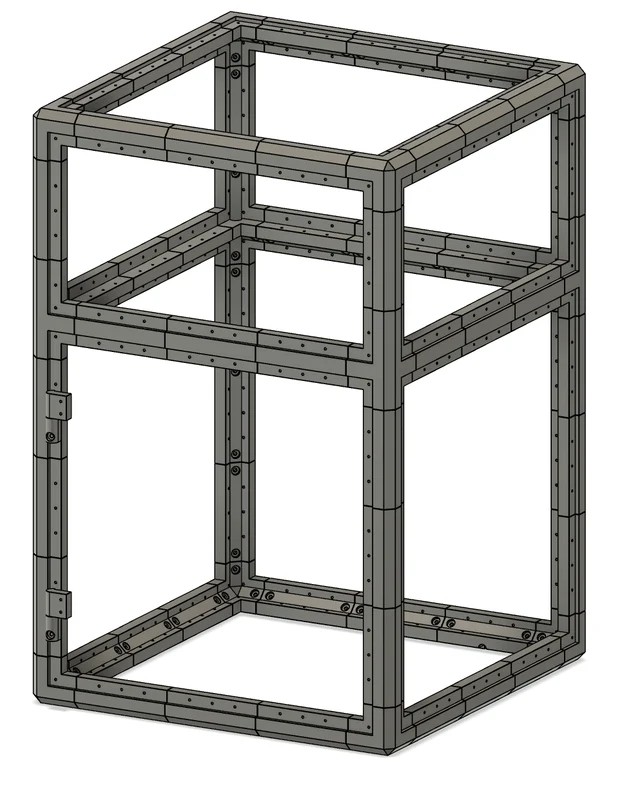

Я обновил боковые детали, добавив больше отверстий для установки петель или крепления боковых панелей. Я также сделал верхнюю часть петли, на которую можно установить панель толщиной ¼ дюйма, оригинальная часть была разработана для панели толщиной 1/8 дюйма (обе доступны). Я также добавил модели, позволяющие сделать «сложенный» корпус. Я еще не распечатывал эти фрагменты, но, кажется, они правильно помещаются в Fusion 360.

--------------------------------------------------------------------------------------------------

Боковые части имеют длину 6", 12" и 18".

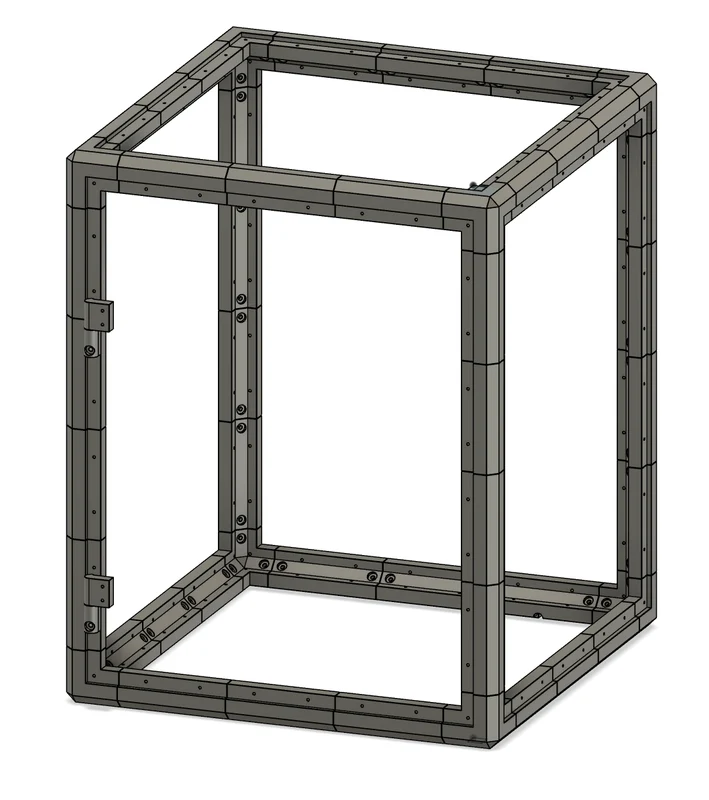

На одном изображении показана собранная рама: высота 30 дюймов, ширина 24 дюйма и глубина 24 дюйма. Она состоит из 8 угловых частей, 1 боковой части со сквозным проходом питания и 39 боковых частей. Вы можете изготовить корпус любого размера в соответствии с вашими потребностями.

Печать:

В настоящее время я использую Elegoo Neptune 3, серые детали прототипа были напечатаны в SUNLU PETG. Изменяя настройки по умолчанию «Extra Fast» в слайсере Cura (не в версии Elegoo), я установил количество стен на 4. Настройки заполнения (сотового рисунка) установлены на 50% для более крупных деталей и 80% для соединительных и шарнирных частей.

Сборка:

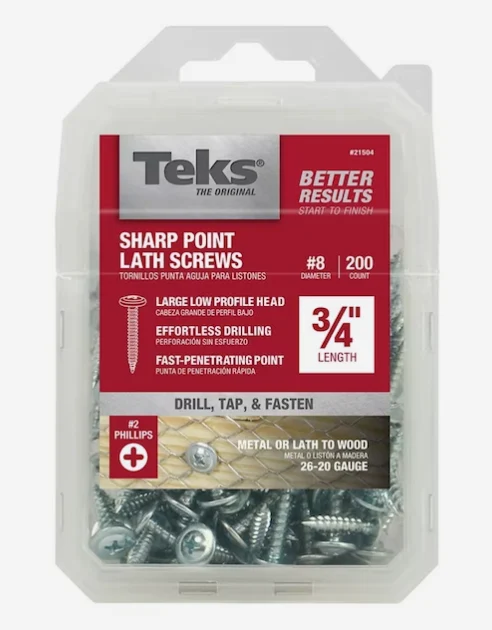

Я разработал его для использования одного типа винтов: винта с острой головкой Teks # 8 x ¾ дюйма (на фото). Нижняя петля должна иметь длину 1-¼ дюйма.

Шарнирный штифт представляет собой стальной штифт размером 5 x 40 мм, купленный на Amazon.

Боковые панели будут иметь углубление ¼ дюйма в раме шкафа. Боковые панели могут быть изготовлены из любых материалов, вам просто нужно будет измерить готовый корпус и обрезать их по размеру.

-------------------------------------------------------
