Renault Twingo Mk1 (первое поколение) Рамка салонного воздушного фильтра — конструкция из двух частей с зажимами

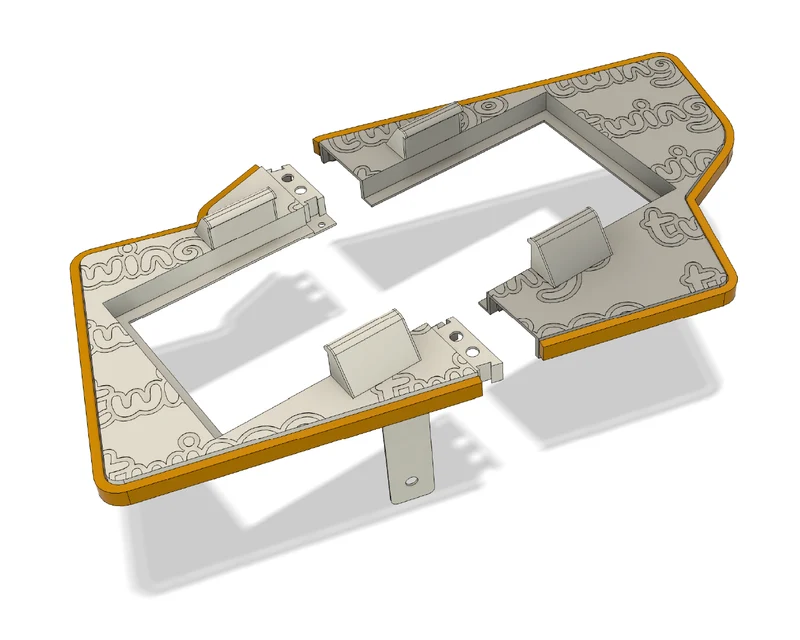

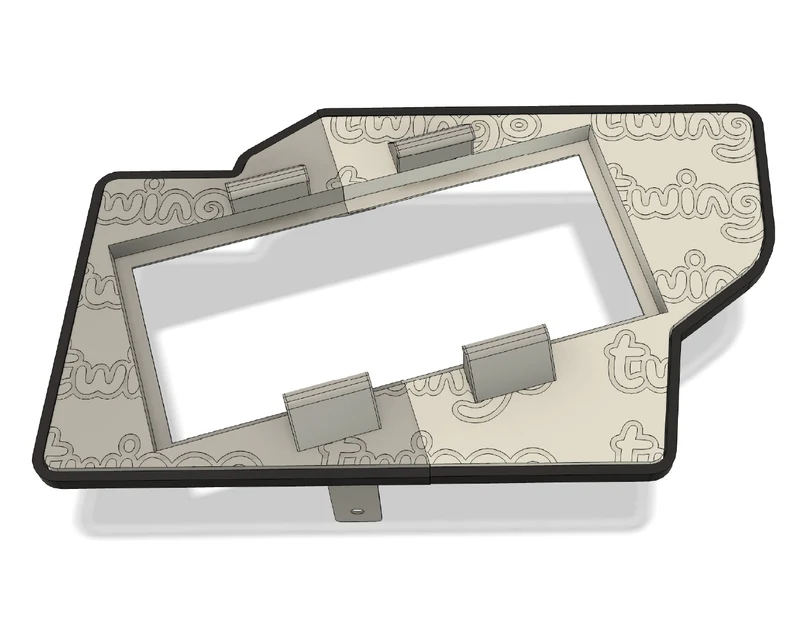

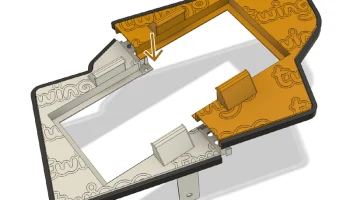

Это точная копия оригинальной рамки внутреннего воздушного фильтра Renault Twingo 1 (копия OEM: 7701409323). В отличие от оригинальной цельной конструкции, эта версия разделена на две части, которые надежно крепятся друг к другу, что значительно упрощает установку.
Основные преимущества:
Нет необходимости откручивать винты капота/капота.
Больше не нужно неловко сгибать и вдавливать раму в вал.

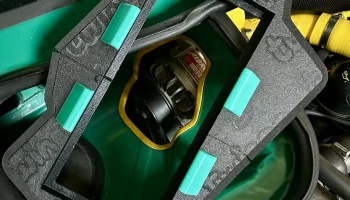

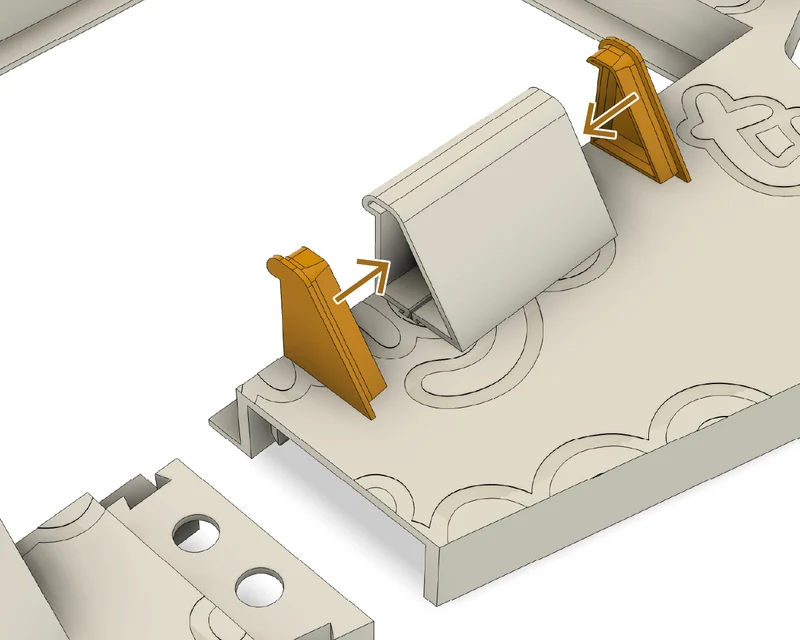

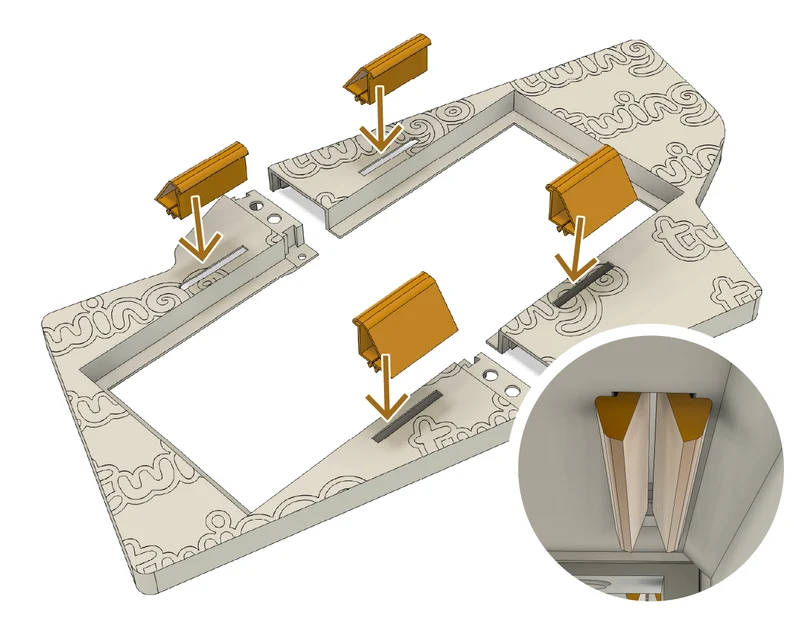

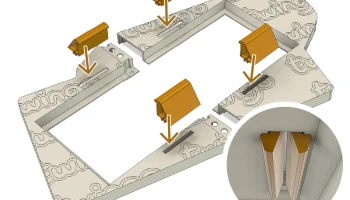

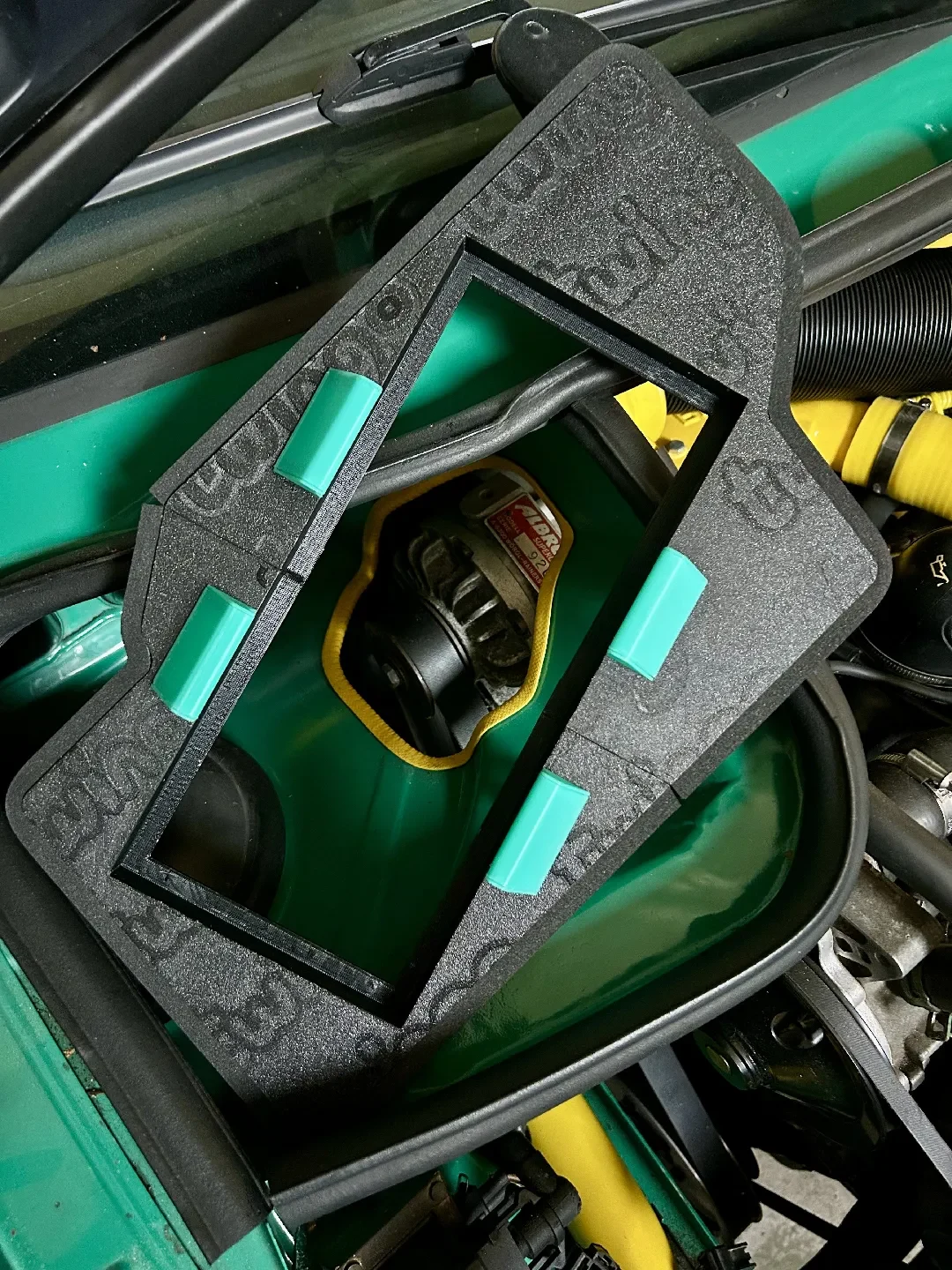

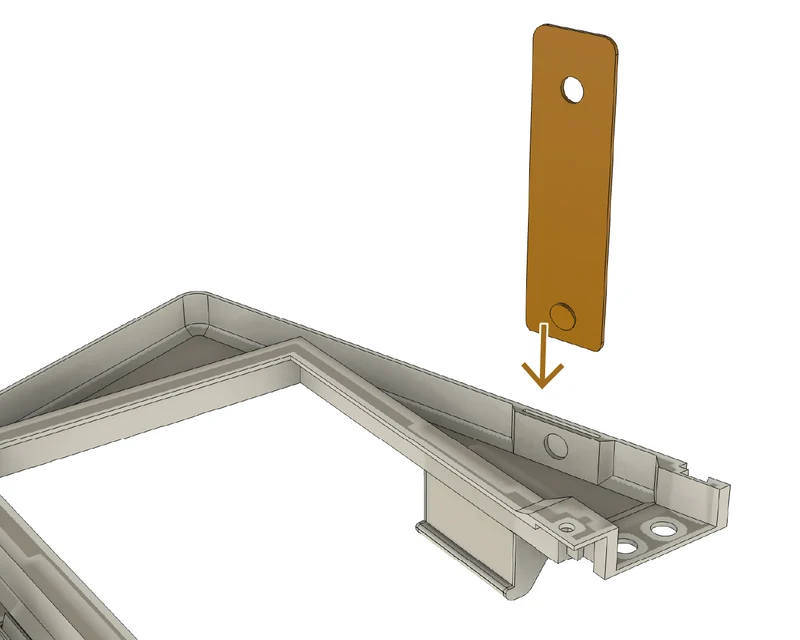

Просто вставьте обе половинки и соедините их вместе изнутри корпуса воздушного фильтра.
Важные примечания:
Геометрия является точной копией исходной детали, включая все различные расстояния между кромками и контуры.
Примечание об оригинальном дизайне: оригинальная рама имеет тенденцию скручиваться и деформироваться. Из-за такой плохой геометрии воздушный фильтр сидит не оптимально и на пути воздушного потока появляются зазоры. Кроме того, фильтр расположен слишком низко в поддоне для воды/конденсата.
Для правильной работы на уплотнительные поверхности обеих деталей необходимо нанести водоотталкивающий пенопластовый уплотнитель EPDM (толщиной 5-10 мм, шириной 10 мм).
Лучший вариант: купить ��амоклеящуюся ленту из пенопласта EPDM — легкое и чистое нанесение.

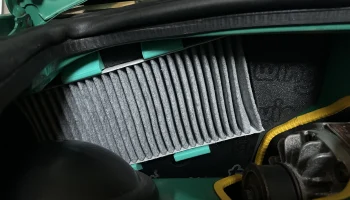

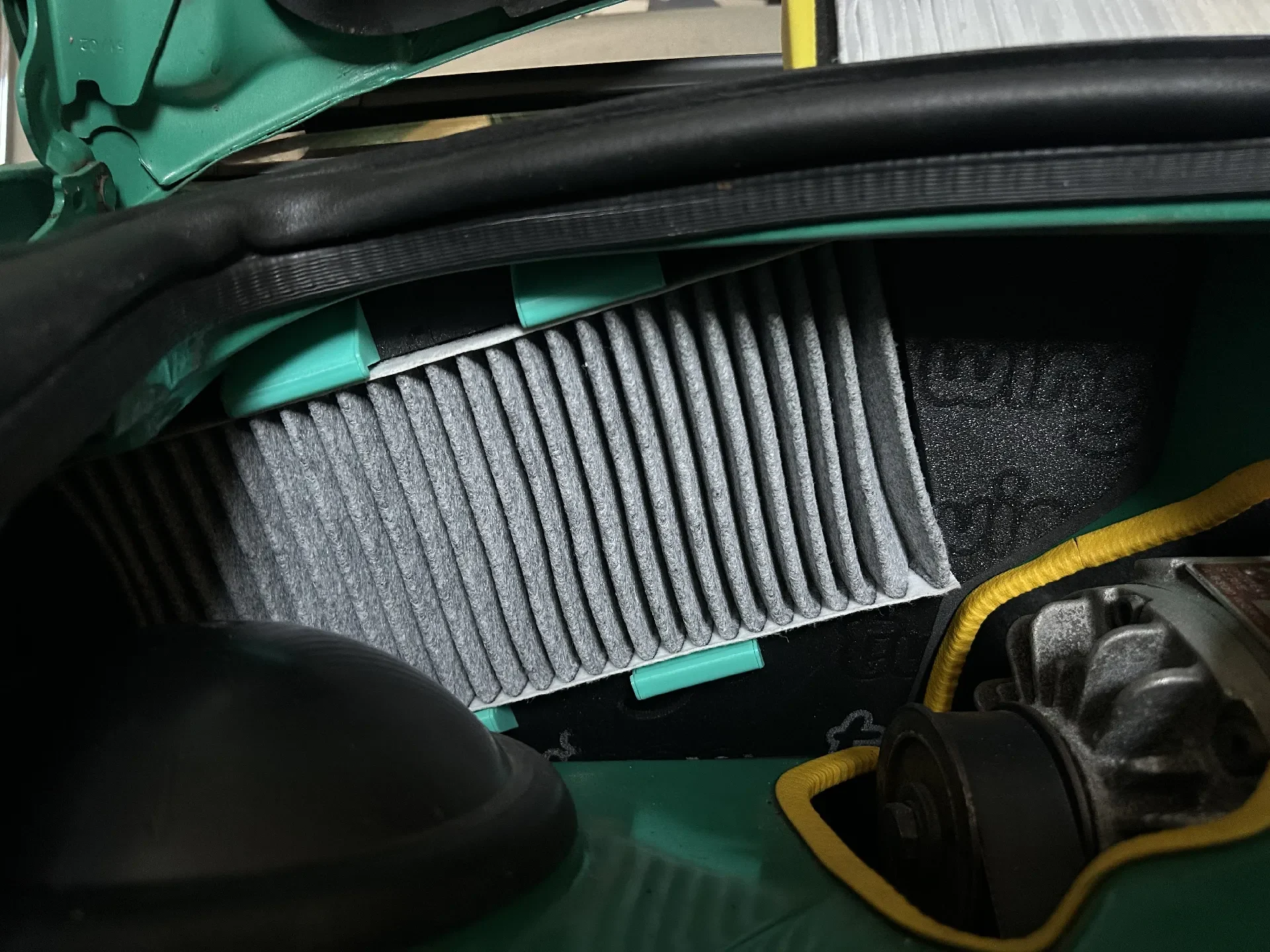

Вам также понадобится Фильтр. Размер 30 x 264 x 119 мм (OEM: 7701409324)
Рекомендации по печати:
Печать из PETG, ABS/ASA или термостойкого материала (PETG может подойти, но не обязательно).
Используйте как минимум 3-4 стены и 25-30 % заполнения.
Рекомендуется использовать опоры для выступа в месте установки фильтра.
На верхней поверхности тисненый логотип Twingo. Чтобы логотип был хорошо виден, первый слой напечатайте на высоте 0,12-0,16 мм. Если вы предпочитаете, чтобы логотип не был виден, напечатайте первый слой со стандартной высотой слоя (например, 0,2-0,28 мм).
Оригинальные рамки фильтров встречаются на рынке подержанных автомобилей крайне редко. Таким образом, эта конструкция, состоящая из двух частей, является очень полезным обновлением для каждого владельца Renault Twingo Mk1.
Примечание:
Я также разработал полностью оптимизированную версию этой рамки фильтра, которая исправляет проблемы геометрии оригинала (больше никаких скручиваний, лучшая посадка фильтра, отсутствие зазоров). Эту улучшенную версию можно будет приобрести отдельно.
____
Лицензия: Эта модель опубликована под лицензией Creative Commons Attribution-NonCommercial-NoDerivatives (CC BY-NC-ND). Коммерческое использование или производные материалы запрещены.
