Snapmaker U1 - дверная петля на 180 градусов...

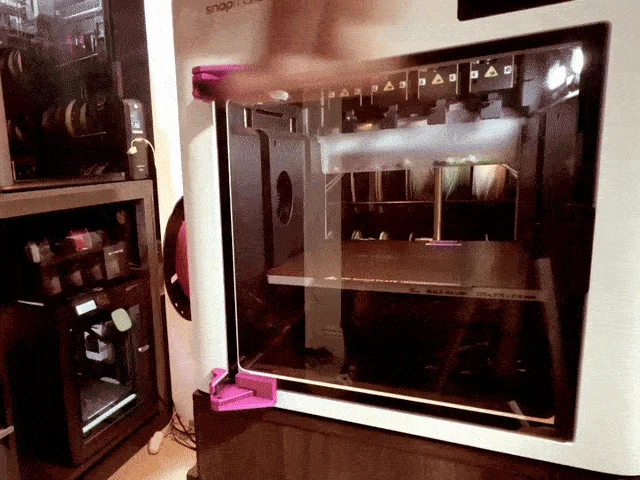

Дверца Snapmaker U1 по умолчанию открывается не более чем на 90 градусов, и мне нужен был менее ограниченный доступ, поэтому я собрал дверную петлю на 180 градусов.

В нем используются компрессионные фитинги для удержания стеклянной двери на петле, а также имеется стопор, предотвращающий раскрытие двери достаточно широко и не ударяющее о боковые катушки. Печатает с минимальными подставками. В комплект входит файл 3MF для Orca Slicer для использования с самим U1.

Печать Примечания:

Распечатайте эти петли из любого материала, который вам нравится, так как они несут очень небольшую нагрузку. Я рекомендую 3 стены с гироидным заполнением 15%. Опоры необходимы для трех частей. Опоры расписаны вручную в прилагаемом файле Orca 3MF.

Печатные части:

Верхняя петля (стекло)

Верхняя петля (кронштейн)

Нижняя петля (стекло)

Нижний шарнир (кронштейн)

Стеклянная вставка x4

Нижняя прокладка

Требуемое оборудование:

4 винта M3 8 мм (потайная плоская головка)

4 винта M3 8 мм (торцевая или полукруглая головка)

2 винта M3 10 мм (торцевая или полукруглая головка)

1 винт M3 4-6 мм (торцевая или полукруглая головка)

2 гайки M3

6 шайб M3

Сборка:
Примечание. Петли U1 не отличаются особой прочностью и легко скручиваются или сгибаются при грубом обращении. Пожалуйста, будьте осторожны.

Удал��те штатные винты и силиконовые втулки со стеклянной двери и закрепите их на хранение в надежном месте на случай, если вы решите вернуть дверь в исходное состояние.

Поместите вставки в стакан ребристой пробкой наружу.

Удерживая каждую вставку на месте, вкручивайте винт с потайной головкой с передней стороны до тех пор, пока он не начнет выступать сзади. Эти вставки предназначены для сжатия, удерживающего стекло на месте.

Поместите петлю со стороны стекла на место и вверните винты до конца.

Вверните винт M3 диаметром 10 мм (кнопку или головку под торцевой ключ) в оставшееся отверстие до тех пор, пока он слегка не выйдет наружу.

На каждую из частей со стороны петель зажмите плоскогубцами гайку М3.

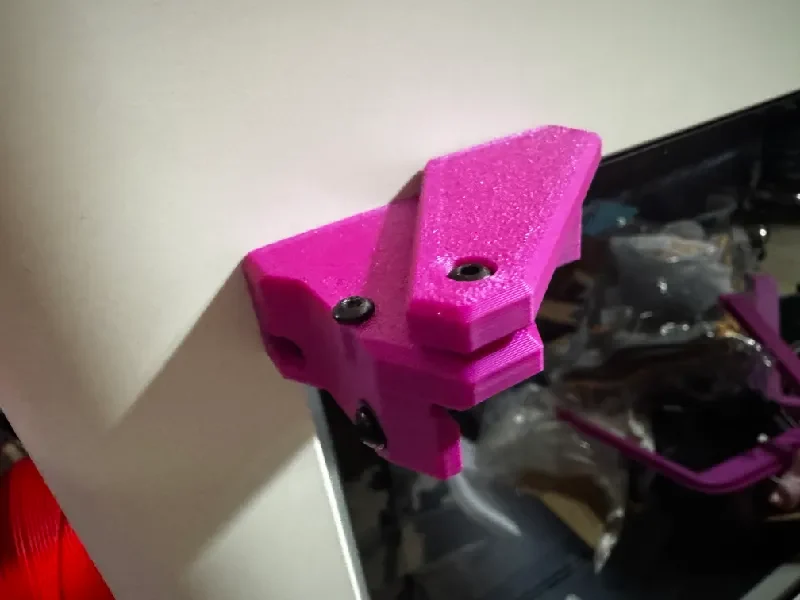

Прикрепите каждую часть со стороны петли к дверной петле с помощью двух винтов диаметром 8 мм и шайб. При затягивании винтов приложите давление внутрь. После затяжки винтов эти детали не должны двигаться или люфтить.

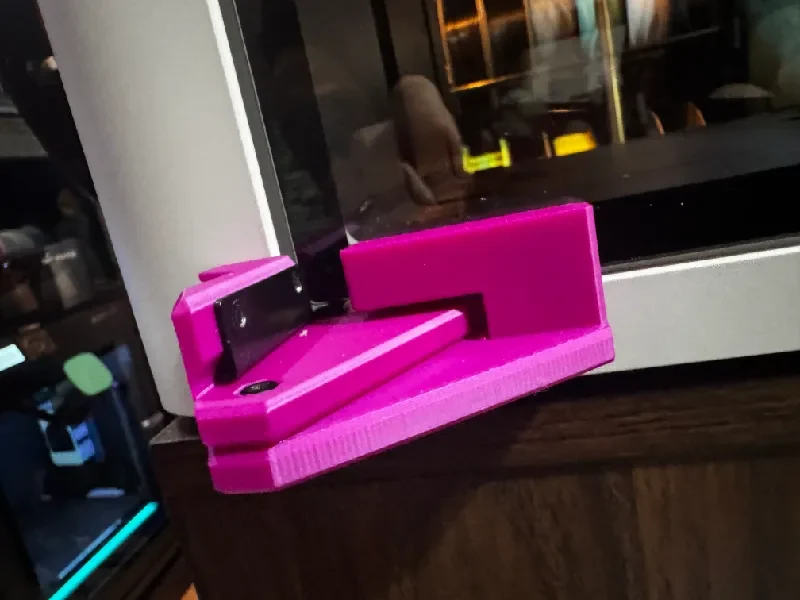

Вставьте стекло в раму двери и расположите его так, чтобы выступающие винты попадали в место соединения частей кронштейна. Это может потребовать некоторых усилий, но наденьте шайбу на соединительный винт между деталями, как почти показано на этой, к сожалению, размытой фотографии. После установки затяните эти винты, чтобы завершить петлю. Если петля слишком жесткая, слегка ослабьте винты.

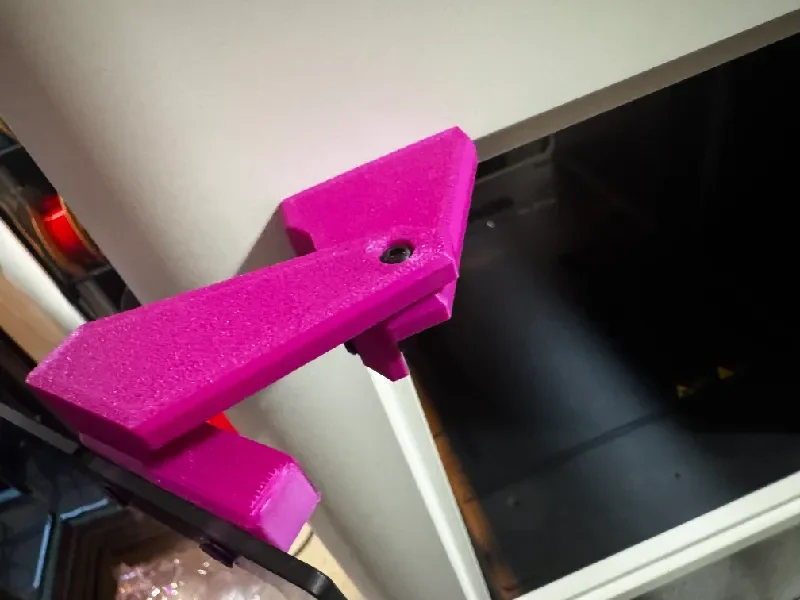

Вставьте кнопку диаметром 3-6 мм (не больше) или винт с головкой под торцевой ключ М3 в оставшееся отверстие на верхнем кронштейне. Это будет действовать как стопор, предотвращающий открытие шарнира настолько далеко, что он может столкнуться с установленными катушками.

(Необязательно) Если вы обнаружите, что дверь слегка провисает, задевая нижнюю часть рамы, используйте прилагаемую прокладку, как показано, чтобы немного увеличить угол нижней петли.
