Чехол для молокоотсоса Eufy
Концепция дизайна

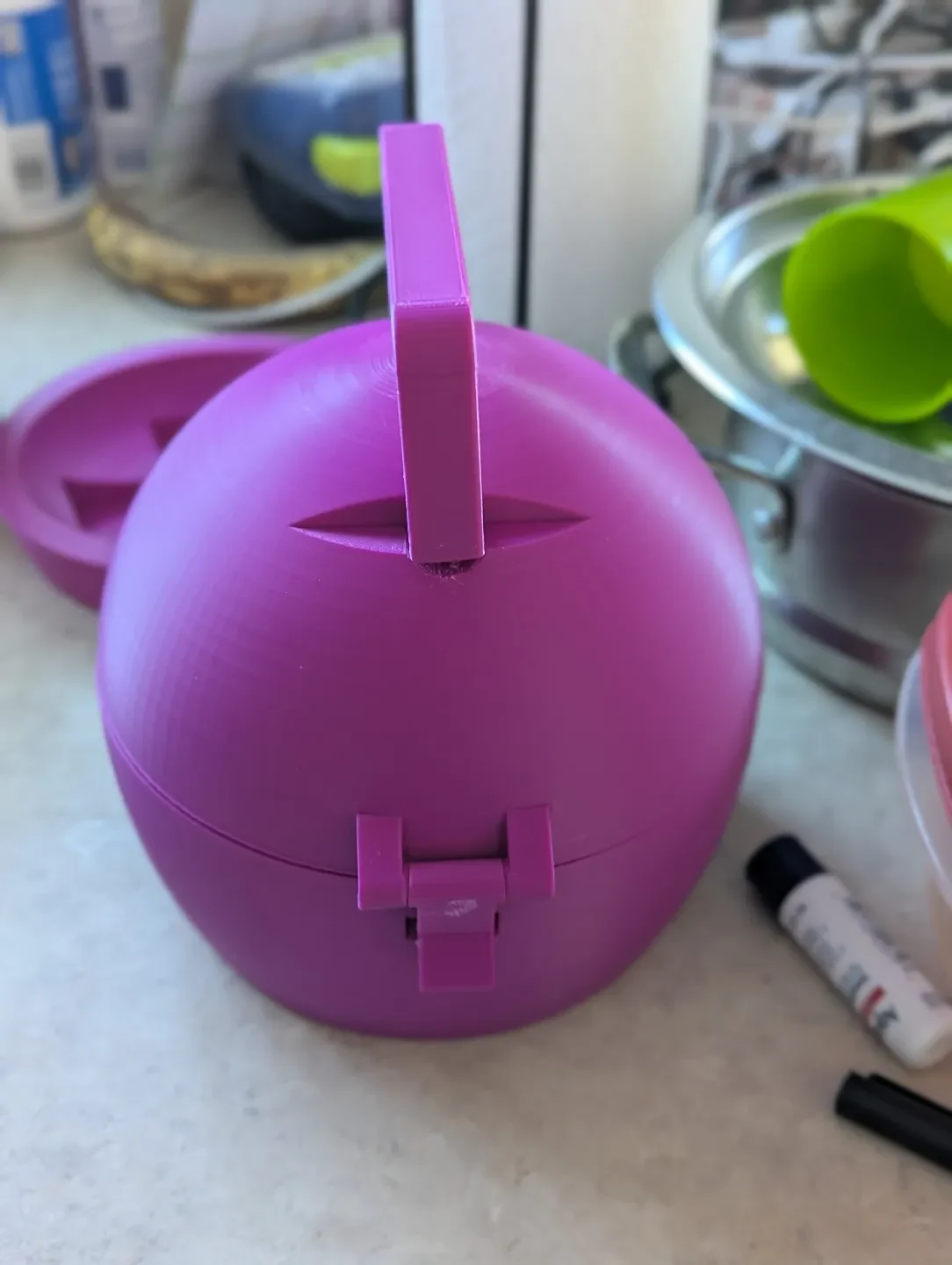

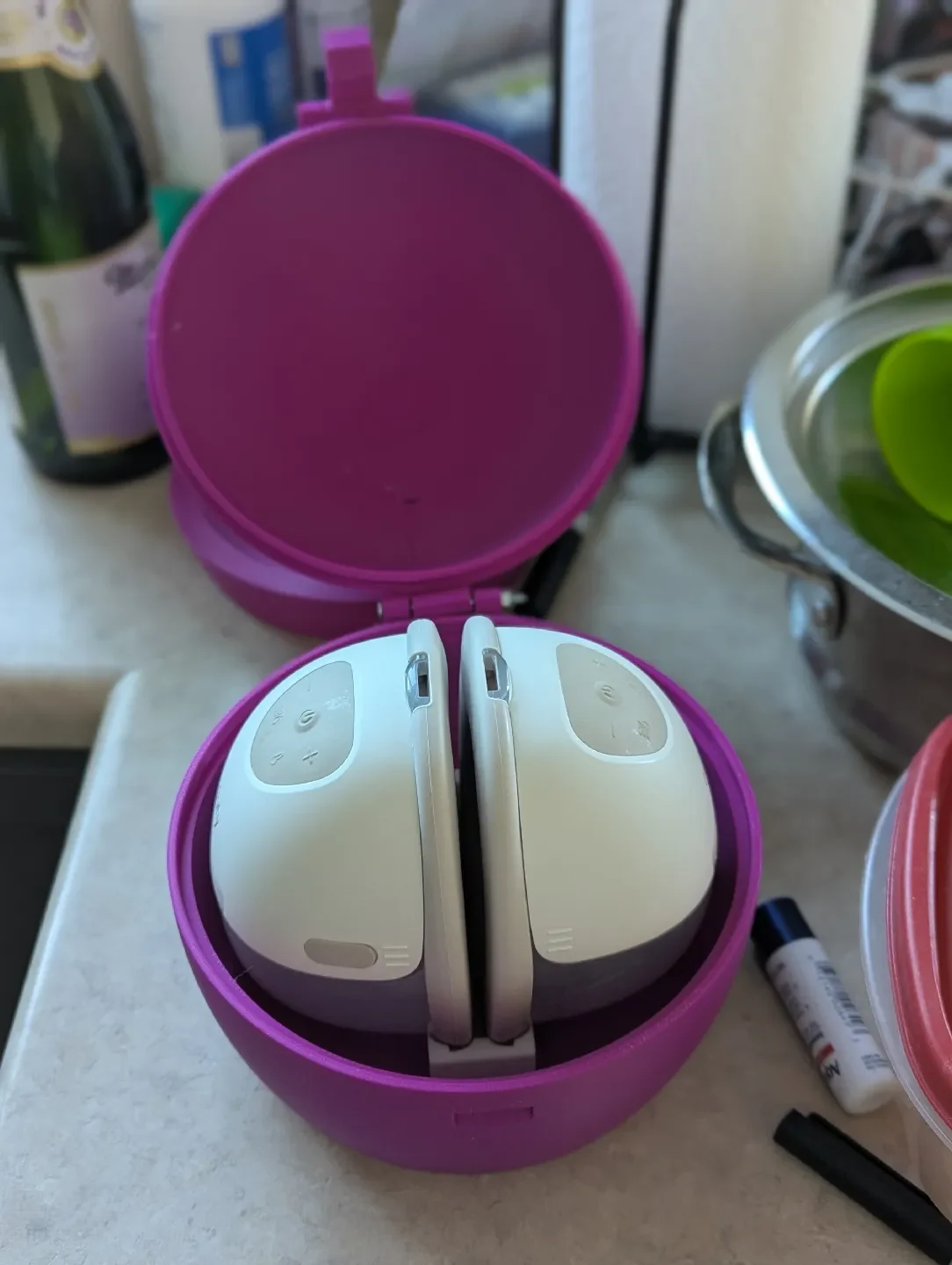

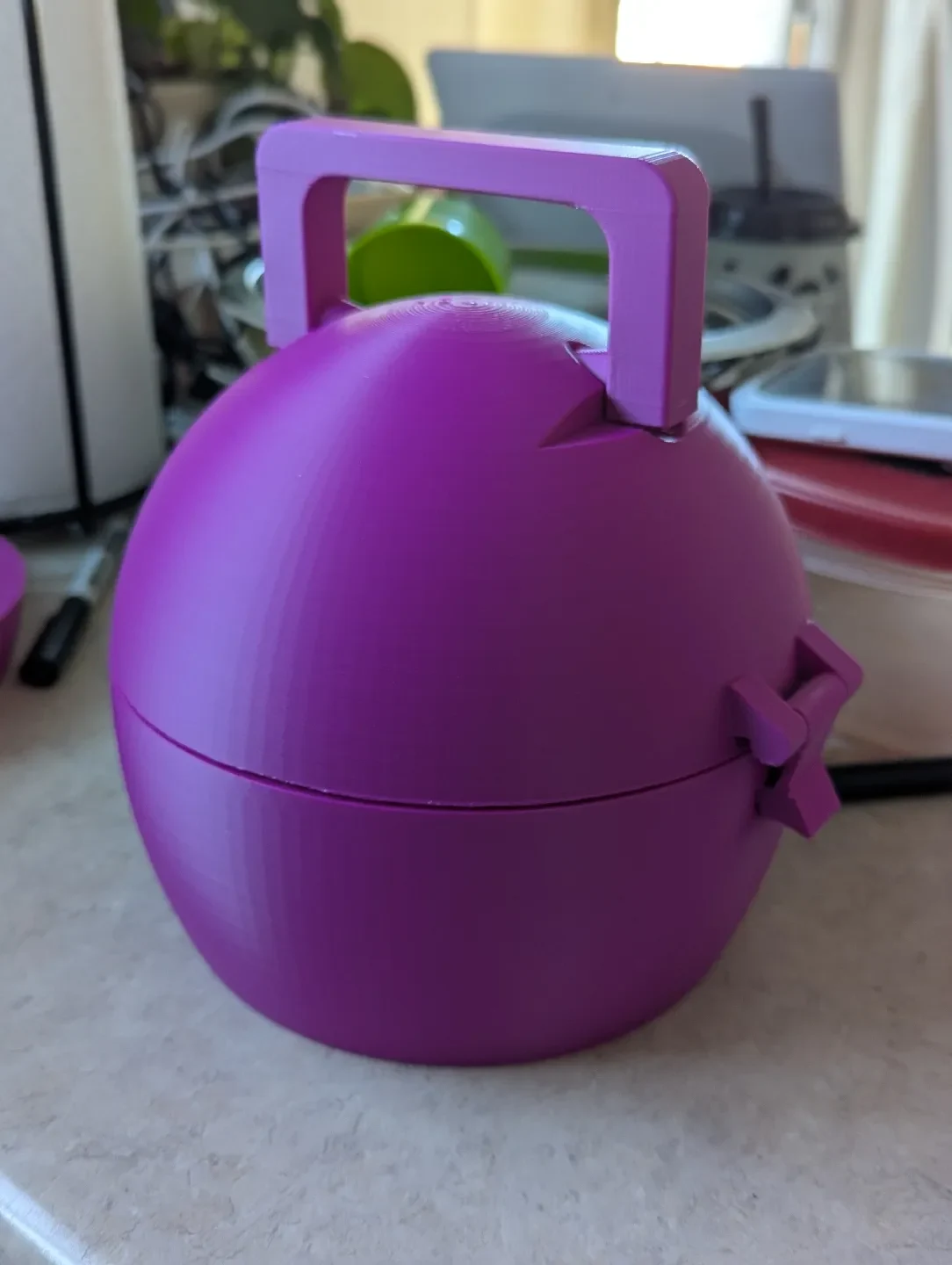

Конструкция имеет круглую форму и имеет ручку с принтом на месте, которая печатается на верхней части изделия с помощью шарнира с принтом на месте. Крючок запирающего механизма также присоединяется через шарнир «на месте». Я спроектировал верхнюю и нижнюю части так, чтобы они вставлялись друг в друга. Чемодан для переноски удержит насосы в вертикальном положении, пока его не будут сильно трясти. Просто неся футляр в обычном режиме, мы не заметили, чтобы насосы часто перемещались. Изначально я хотел распечатать все на месте, но большинство рабочих пластин не поддерживают такой размер, поэтому я разделил его на две части. Общий вес нити составляет от 500 до 600 г в зависимости от настроек поддержки и заполнения, так что это своего рода обязательство.
Инструкции

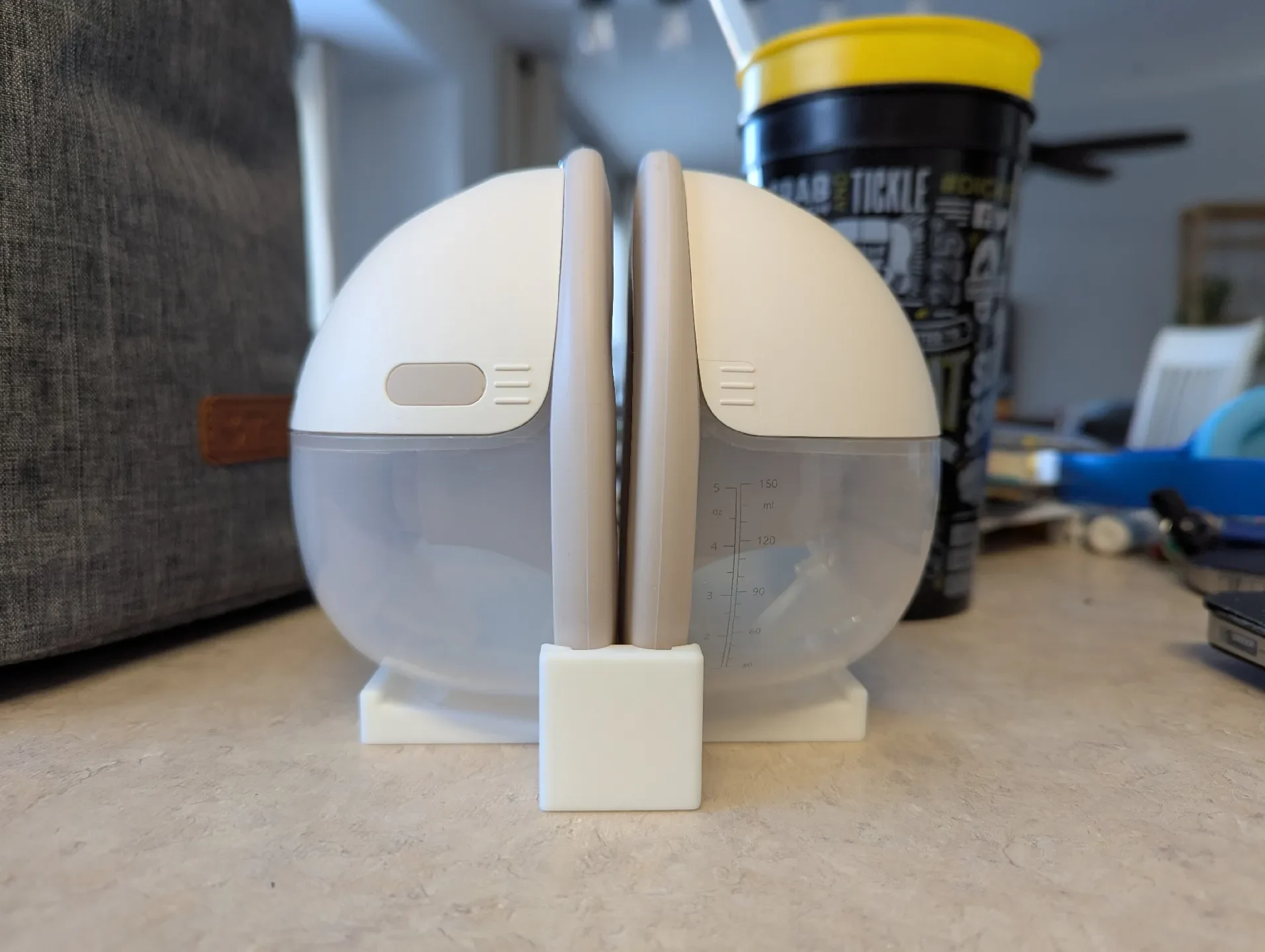

Вам НЕОБХОДИМО РАСпечатать держатель молокоотсоса Eufy от Veco. Держатель находится внутри футляра для переноски и отвечает за удержание молокоотсоса в вертикальном положении. Я уже расположил файлы STL в той ориентации, которая лучше всего подходит для печати, поэтому вам не нужно их ориентировать.
Поскольку верхняя и нижняя части разделены на две части, вам понадобится болт, чтобы соединить верхнюю и нижнюю части вместе. Отверстие в шарнире, соединяющем верх и низ, составляет около 5 мм, поэтому все, что имеет зазор 0,2 мм, должно быть подходящего размера. Распечатайте верх и низ.
Инструкции по печати
Настройки печати в загруженном мной файле 3MF хороши для нижней части, но я не уверен, что они мне нравятся для верхней части. Опоры из органического дерева немного сломались на нижней стороне ручки. Я также добавил файлы для печати отдельно. Возможно, ему даже не понадобятся опоры, если ваш принтер качается. Верхняя крышка имеет некоторую неприятную опору для совмещения верхней и нижней части, а также крючок, соединенный с петлей.
Постобработка
Для меня опоры снялись относительно легко, если установить расстояние по оси Z на уровне 0,25 мм. Снимать опоры с внешнего кольца было не так уж весело. Когда я решил сломать нить для отпечатка вместо петли для крючка, она сломалась не сразу, и я немного согнул крючок, создав в нем слабое место. В конце концов мне удалось его повернуть с помощью плоскогубцев. Возможно, мне придется увеличить зазор на этом шарнире. Поскольку опоры на ручке вышли из строя, на ручке пришлось очистить больше, чем мне хотелось.
В целом пользователю футляра он нравится, за исключением того, что они даже не использовали его сегодня. Я потратил всего 5 часов на его разработку для них. Могли бы придумать что-нибудь повеселее. Ах, хорошо. Я надеюсь, что кто-то найдет это полезным.
Обновления
03.11.2026: Разделите ручку на две части с помощью «ласточкиного хвоста» на случай, если ручка не будет печататься вертикально. STL-файл в списке с профилем печати, который скоро будет добавлен.
03.12.2026: Загрузил только верхнюю часть без ручки и навесного крючка, а также новый самостоятельный навесной крючок для тех, кто не хочет печатать на месте.
13.03.2026: Увеличено смещение зацепленной петли в верхней версии с принтом на месте.
