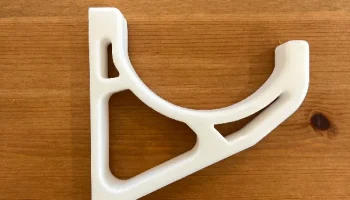

Крепкий настенный крюк для кабеля: обновлен на основе ген...
Родительский дизайн хорош, но я подумал, могу ли я использовать примерно такое же количество материала, но сделать его прочнее/лучше? Ответ, благодаря генеративному дизайну и анализу стресса Fusion360, — да!
Я надеюсь, что этот улучшенный дизайн поможет людям выдерживать немного больший вес при том же количестве пластика!
Предоставляется в форматах 3MF и STEP, чтобы облегчить жизнь людям.
Реком��ндуем печатать по 4+ периметрам из PETG, ABS/ASA или ПК. PLA может стать проблемой, поскольку, хотя он и жесткий и прочный, он имеет нежелательную тенденцию расползаться со временем.
Подробности

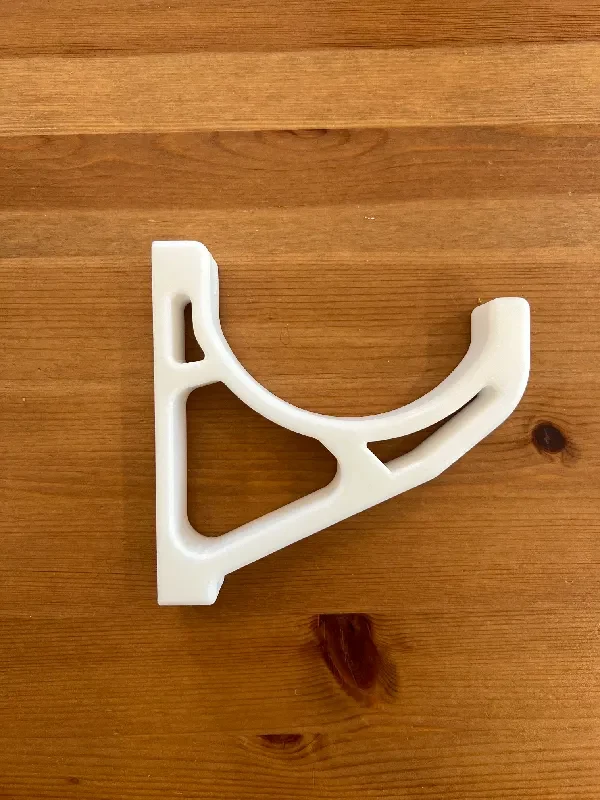

Изменение здесь очень простое, хотя и немного нелогичное. Как показало моделирование, перевернув одну из опорных стоек, можно значительно улучшить общую статическую несущую способность крюка. Идея перепроектировать стойку таким образом возникла у меня, когда я рассмотрел некоторые идеи генеративного дизайна, сгенерированные Fusion360, когда я искал лучший способ выдержать вес в этой конструкции крюка, и он продолжал показывать мне обратное направление стойки под кривой крюка, вот так:
После того, как я смоделировал их оба, анализ деформации показал, что улучшение будет значительным практически для того же количества используемой нити (более или менее конструкции не совсем одинаковы).

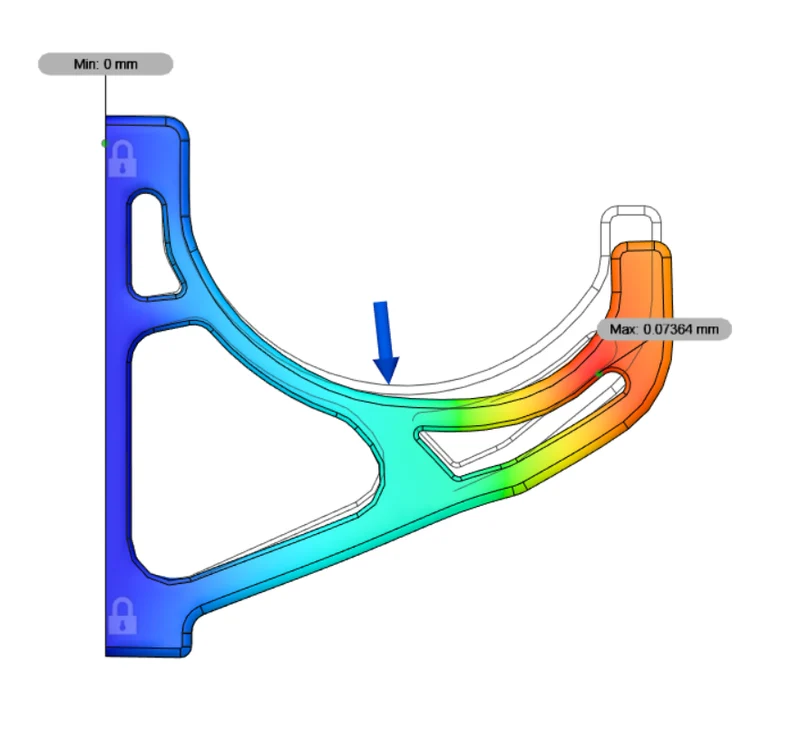

Моделирование нагрузки 85 Н под углом 10 градусов (~19 фунтов веса на 100% цельной моделируемой детали) показывает примерно половину смещения в этой новой конструкции по сравнению со старой конструкцией, демонстрируя превосходную жесткость и несущую способность. Относительный запас прочности при этой нагрузке также увеличивается с ~7,8 до 9,2. Сравнительные фото ниже. Обратите внимание, что смещение здесь преувеличено для наглядности.
Старый против нового:
