Объекты тестирования полного спектра Snapmaker Orca...

Full Spectrum — это ответвление слайсера Snapmaker Orca. Он включает поддержку виртуальных нитей смешанного цвета, предназначенных для многоцветного принтера Snapmaker U1 с независимыми печатающими головками.
https://github.com/ratdoux/OrcaSlicer-FullSpectrum
https://github.com/ratdoux/OrcaSlicer-FullSpectrum/releases

Я спроектировал несколько объектов, чтобы проверить результаты смешивания различных нитей и влияние некоторых параметров. При смешивании различных нитей цвет — не единственный фактор, влияющий на результат. Цвет основного материала, количество добавленных пигментов и, следовательно, интенсивность, непрозрачность или прозрачность цвета имеют большое значение. Но даже если вы используете одну и ту же нить, результат будет отличаться в зависимости от угла печати и высоты слоя.

Ни один из этих тестовых отпечатков не требуется для начала работы с Full Spectrum. Они просто помогают почувствовать это и протестировать конкретные параметры.

Цвета моих тестовых объектов не закрашиваются в слайсере. Объекты состоят из нескольких частей, и ими можно без проблем манипулировать. Вы можете перемещать их, разделять, увеличивать или уменьшать и даже использовать модификаторы без необходимости что-либо перекрашивать.
2D-принтеры обычно используют CMYK (голубой, пурпурный, желтый и черный) для печати на белом холсте. Поскольку у нас нет белого холста и всего 4 цвета, я по умолчанию выбрал CMYW. Вы можете изменить цвета по своему желанию, но это не обязательно. Просто отправьте файлы на принтер и назначьте загруженным нитям тот цвет, который они имеют.

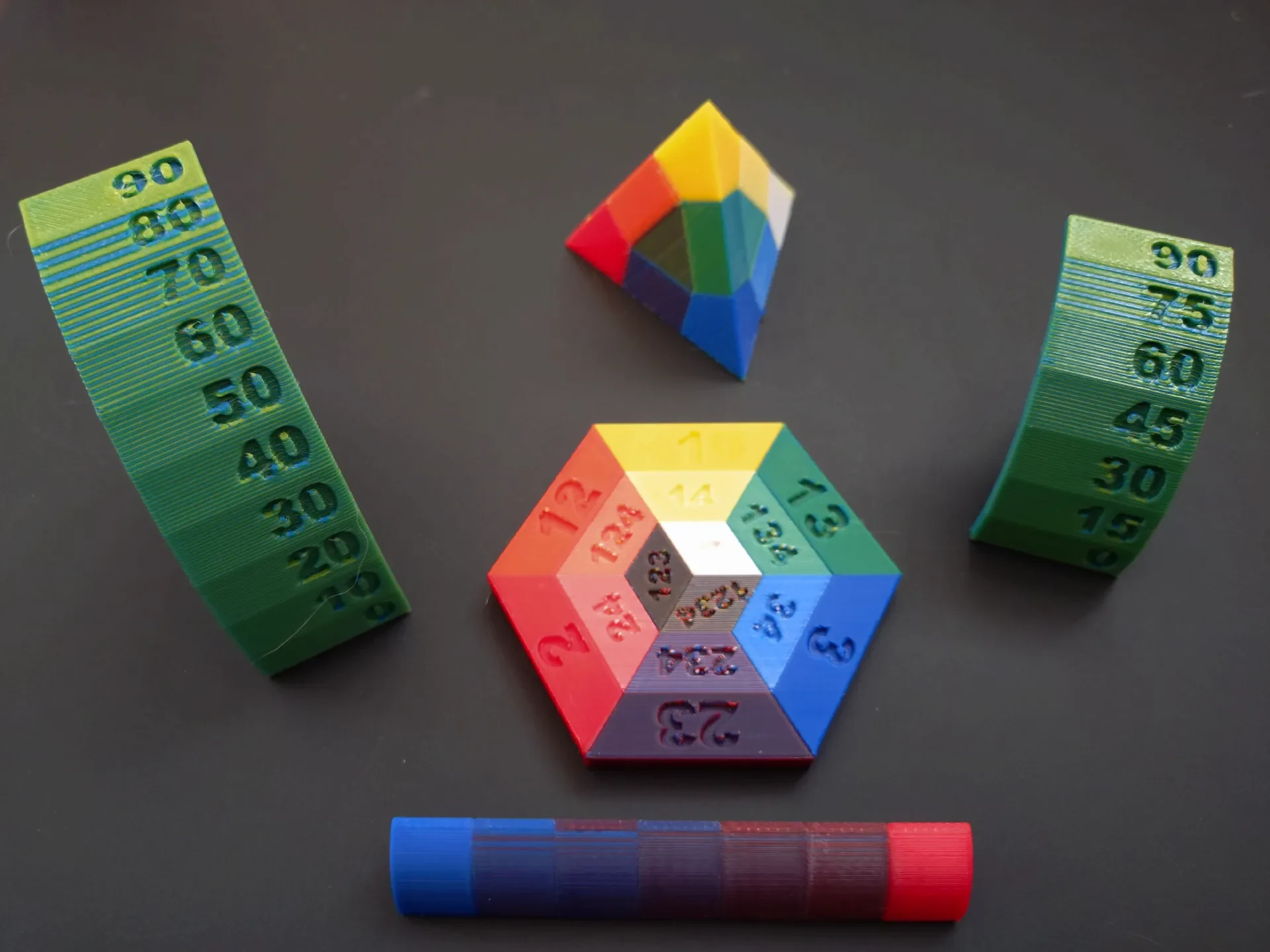

Различные файлы:

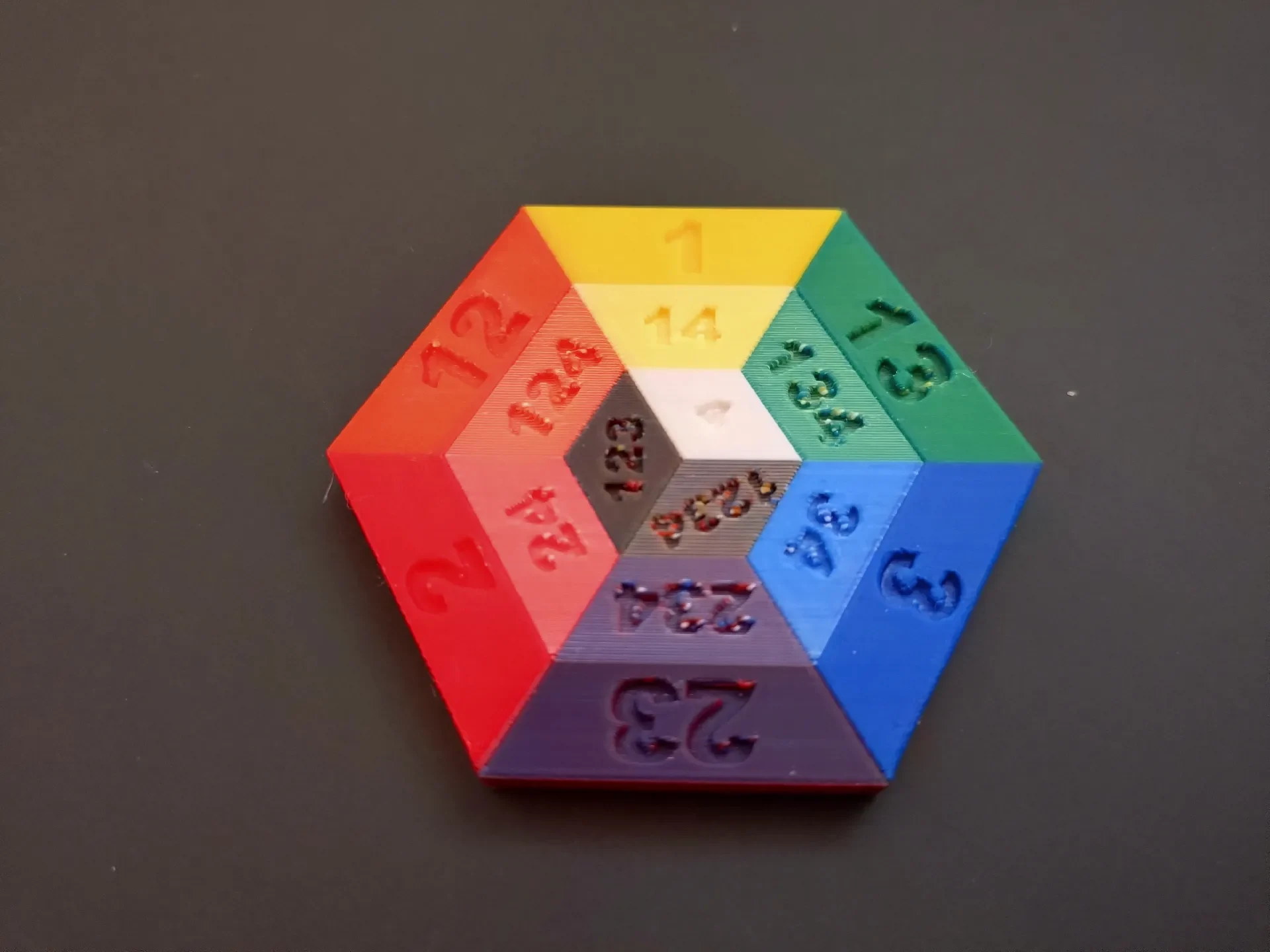

Шестиугольник ��оказывает все 15 возможных цветов, которые можно смешать, используя каждый цвет только один раз или не используя вообще. Цифры показывают, какие цвета использовались для смешивания (12 означает, что смешаны цвет 1 и цвет 2).

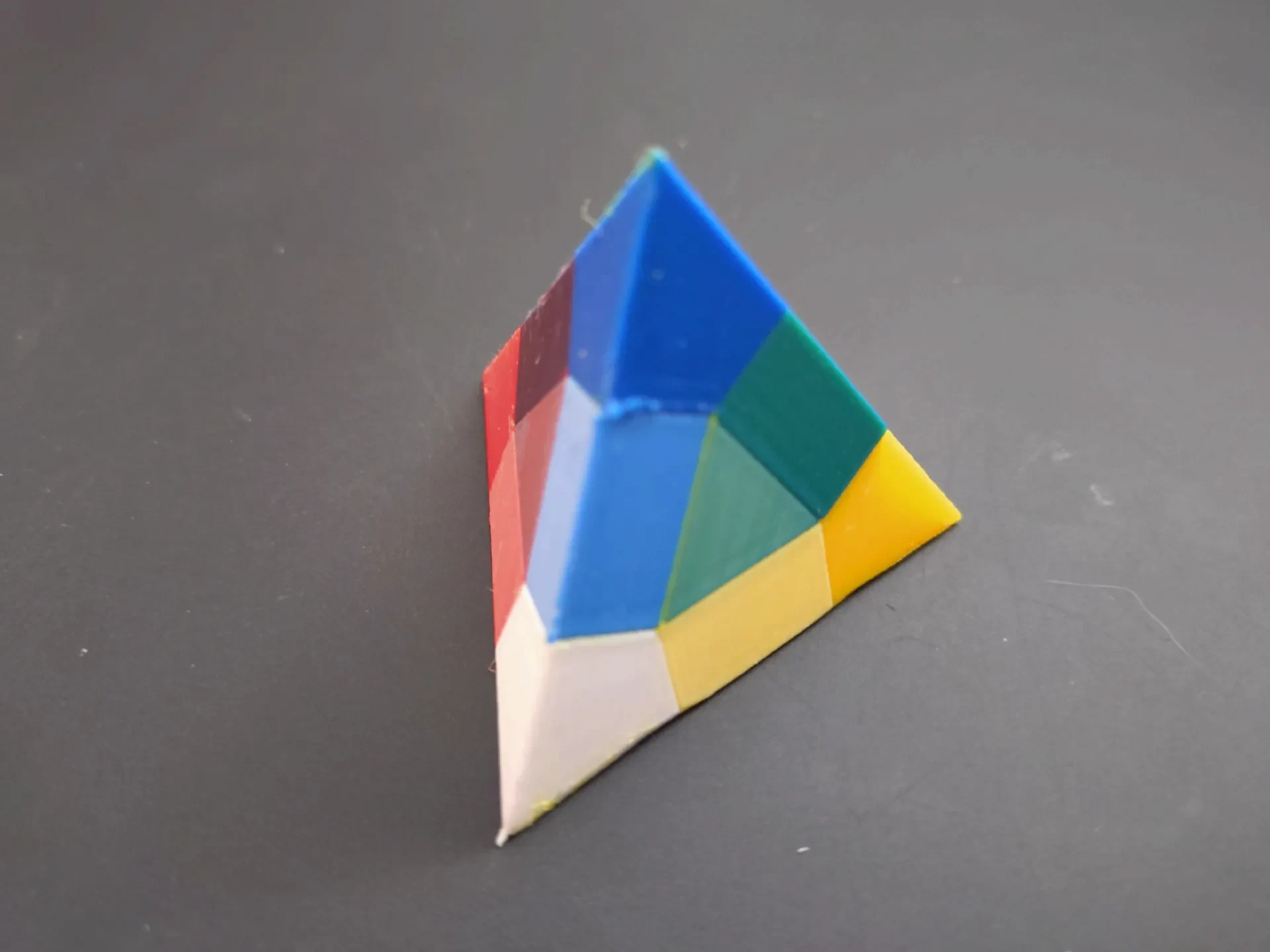

Тетраэдер отображает только 14 из 15 цветов. Смесь 1, 2, 3 и 4 находилась бы внутри тетраэдера. Четыре цвета, используемые для смешивания, расположены по углам, поэтому вы можете напрямую видеть, как смешивается каждый цвет. Этот объект может быть сложно распечатать. Он должен быть в такой ориентации, чтобы все стороны имели одинаковый угол. Надеюсь, моя самодельная поддержка поможет вам.

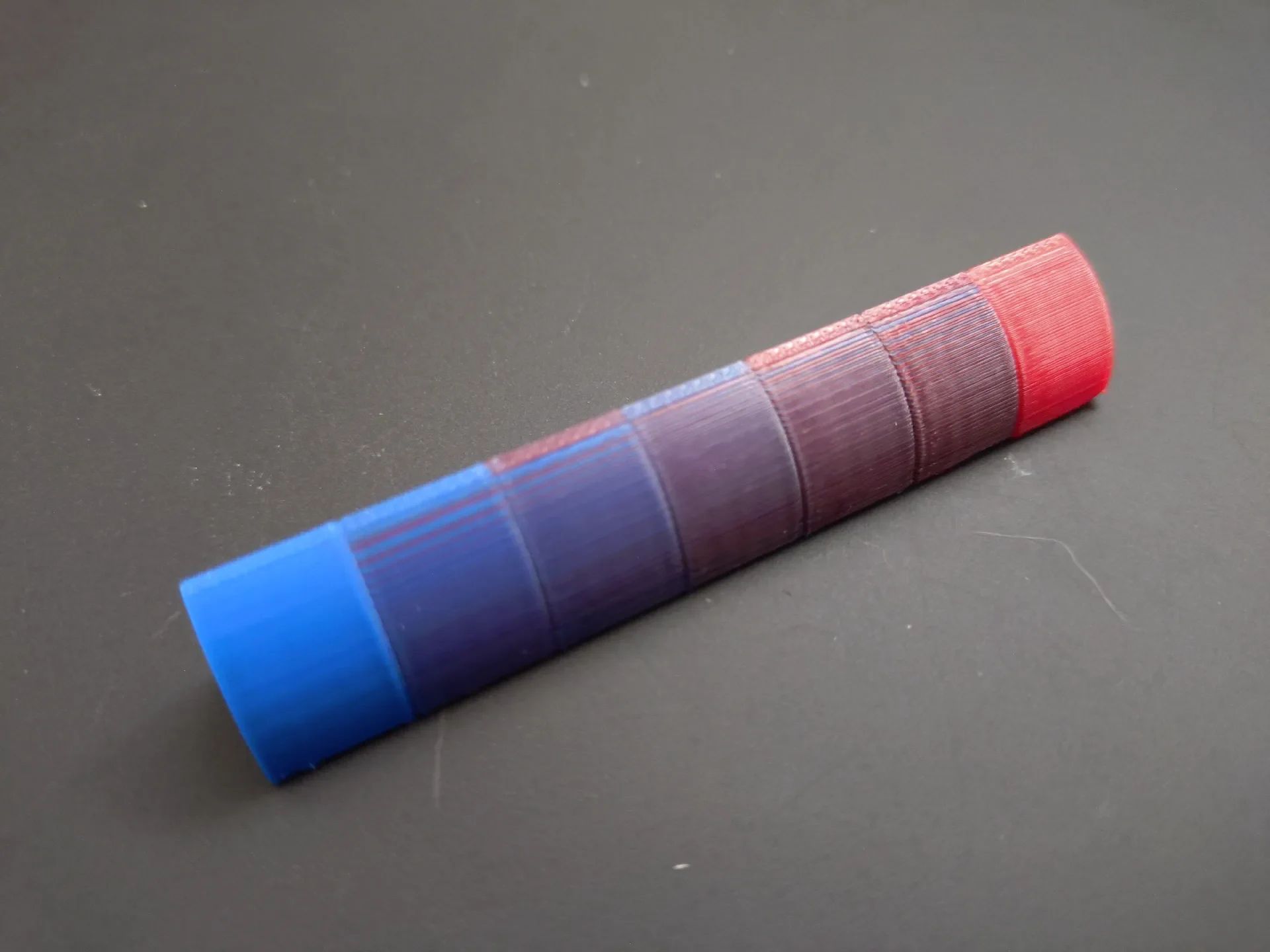

Градиент показывает смесь только двух цветов, но с разными соотношениями. Он начинается с одного цвета, затем со смеси 3 к 1, 2 к 1, 1 к 1, 1 к 2, 1 к 3 и, наконец, только к другому цвету. Это должно помочь найти правильное соотношение двух конкретных нитей.

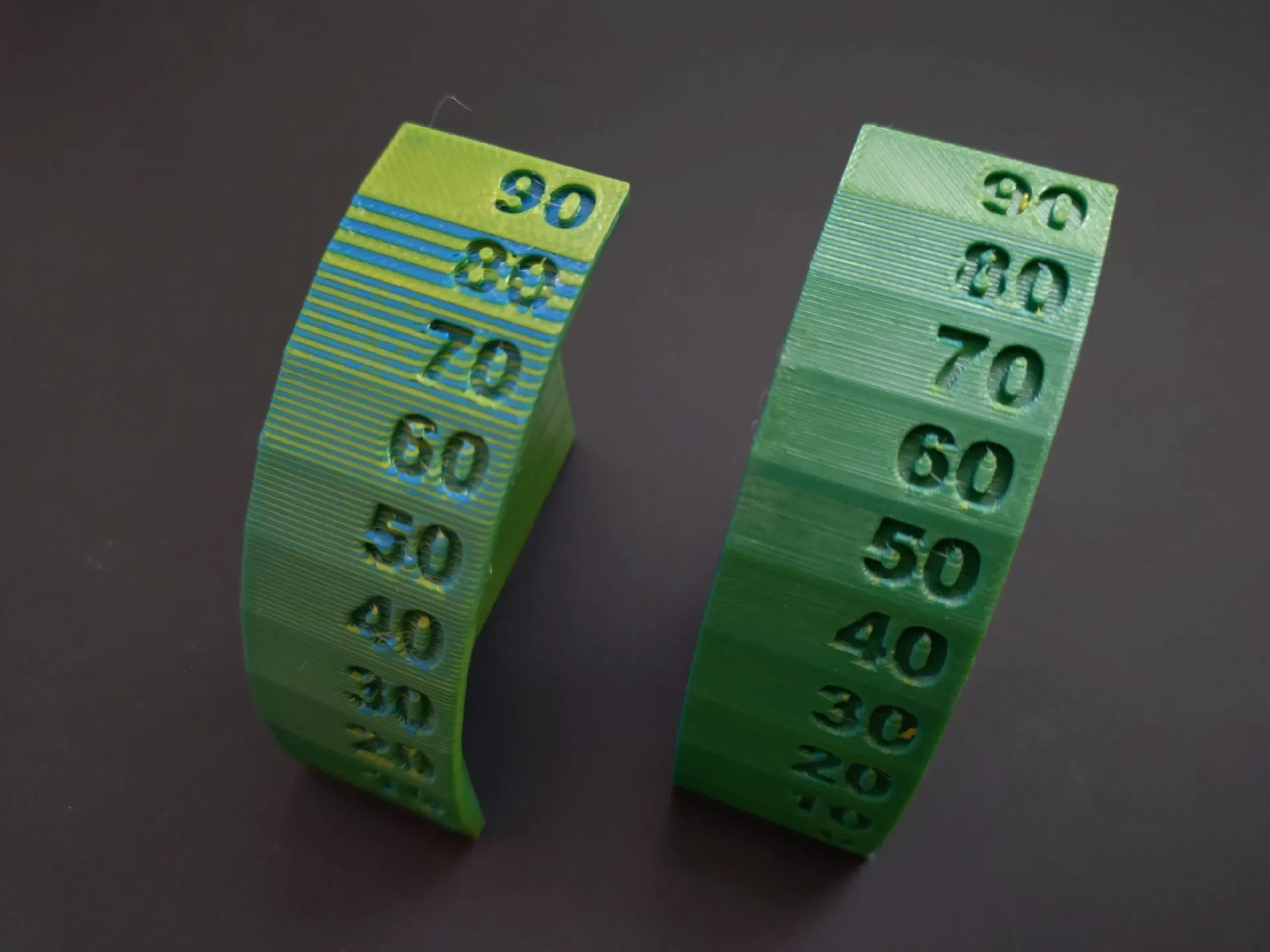

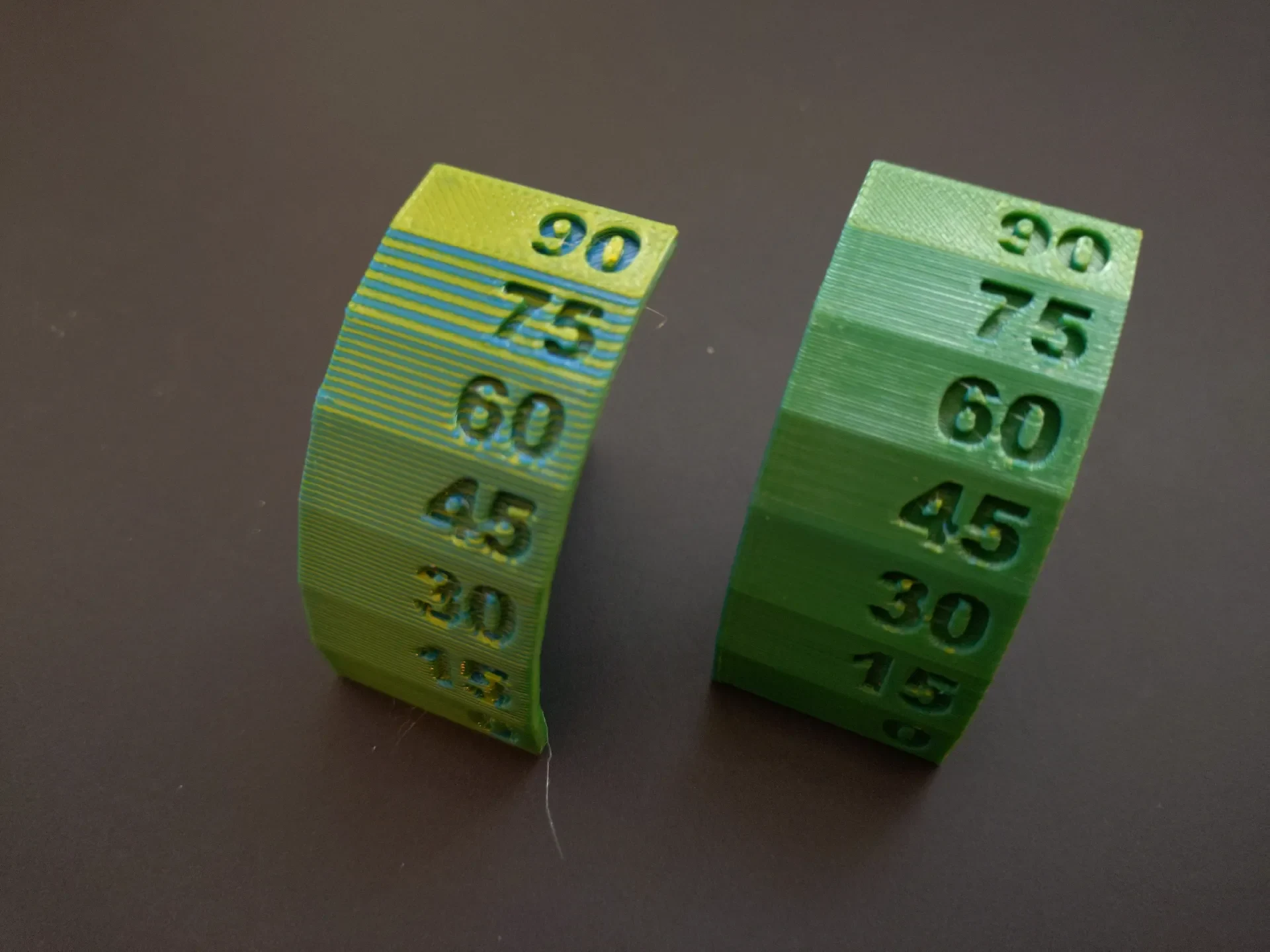

Угол 10 и угол 15 печатают один (смешанный) цвет на плоскостях под углом от 0° до 90° с шагом 10 или 15 градусов. Проверьте это на слоях разной высоты, чтобы увидеть, насколько заметными становятся линии смешивания. Это во многом зависит от угла наклона, высоты слоя, разных цветов и во многом прозрачности нитей. При печати смесями с соотношением, отличным от 1 к 1, линии также могут стать более заметными.

Дополнительные файлы для Snapmaker U1 можно найти здесь:
https://www.printables.com/@Cyberdyne_403773/collections/2860659
