Цинк 2.0 Все улучшенные детали

Выложите марку, если распечатаете! Мне бы очень хотелось это увидеть.

Для тех, кто только это открывает

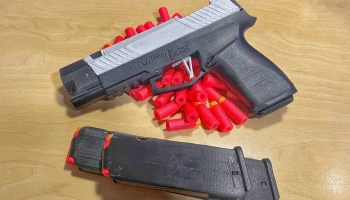

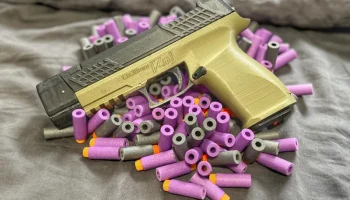

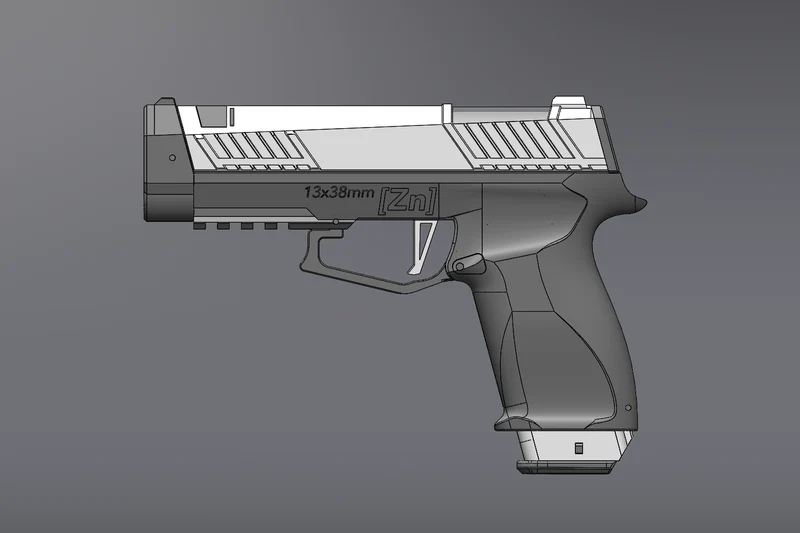

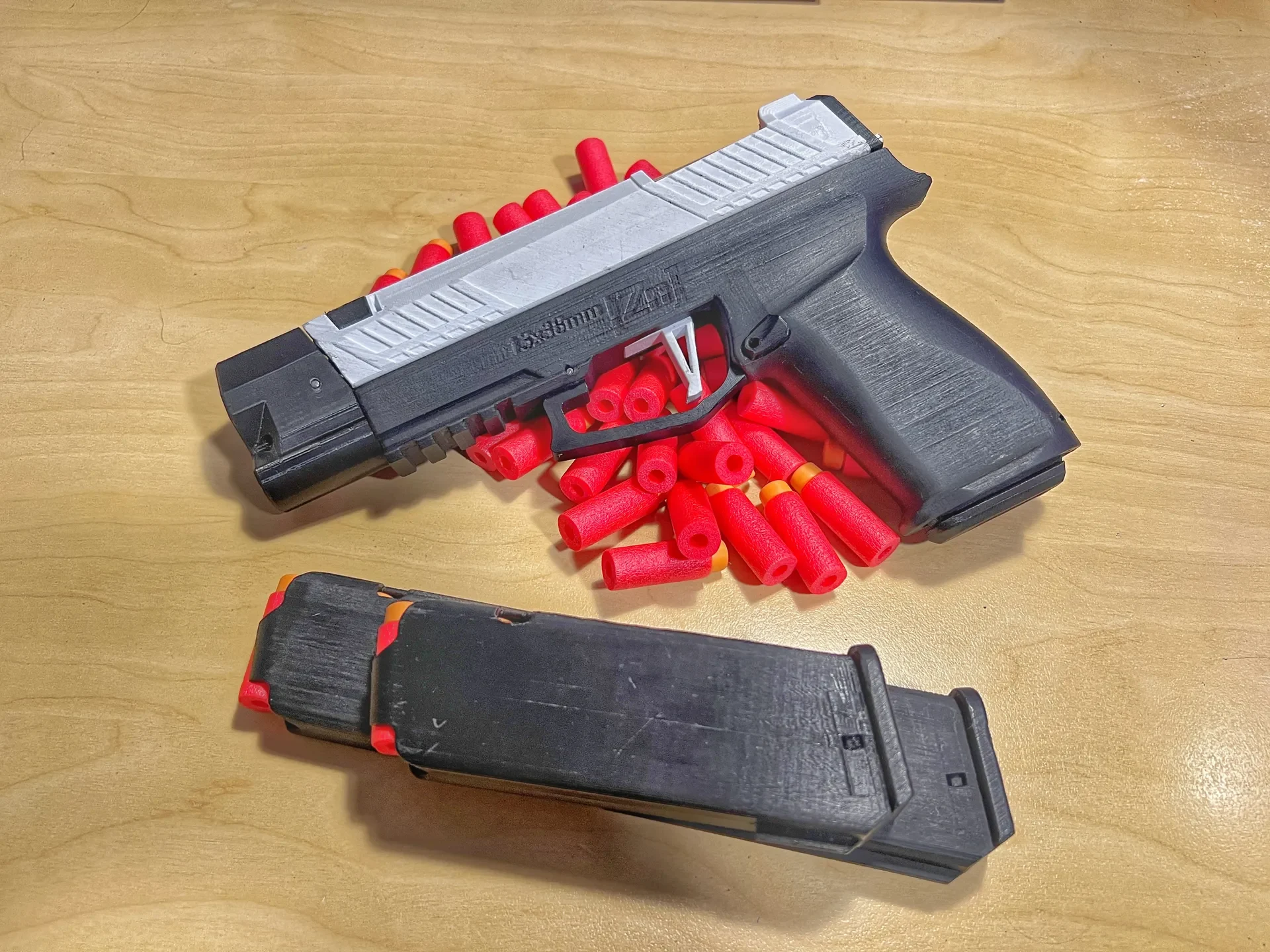

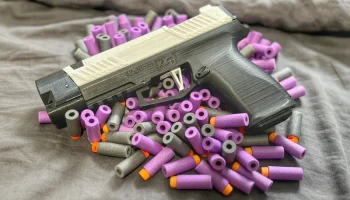

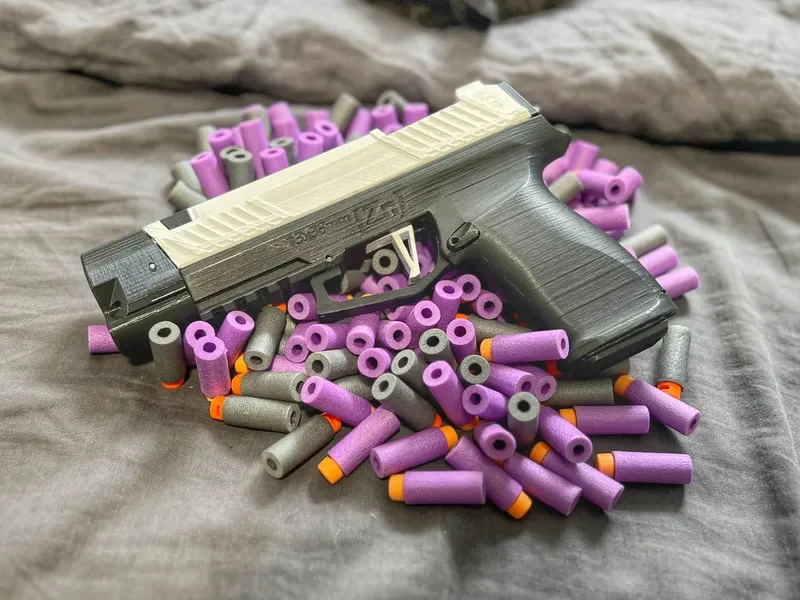

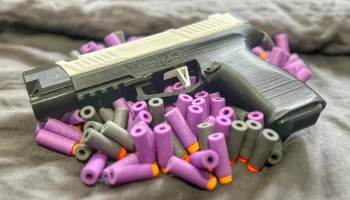

Zinc 2.0 — это мощный пружинный бластер с пенным дротиком («Нерф»), напечатанный на 3D-принтере (от 7 до 12 патронов), разработанный по дизайну 118. При правильной конфигурации он способен развивать начальную скорость более 200 кадров в секунду, а со стандартным оборудованием — около 180 кадров в секунду.

ВАЖНОЕ ПРИМЕЧАНИЕ — ПЕЧАТЬ В ЯРКИХ ЦВЕТАХ

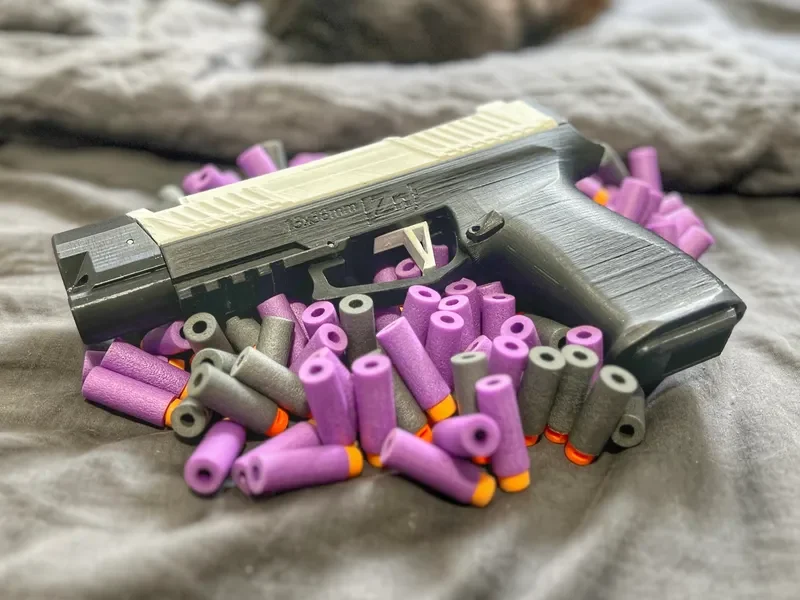

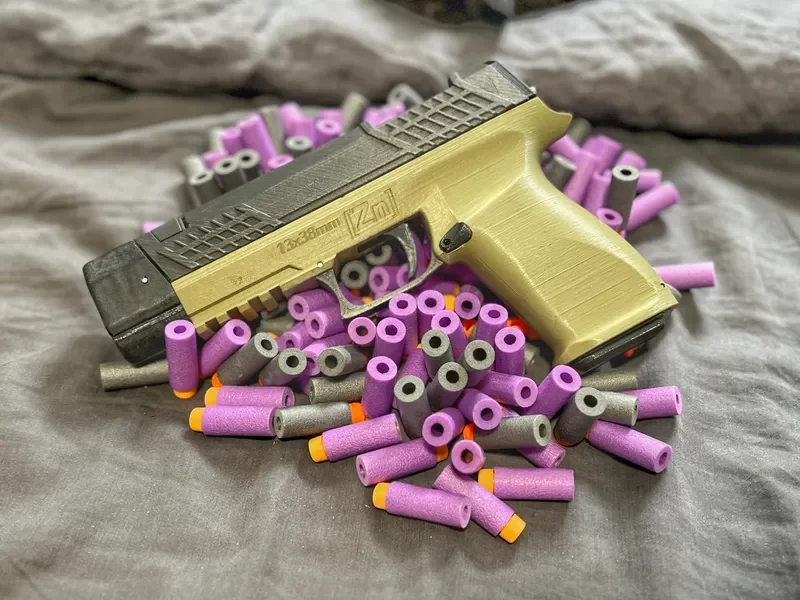

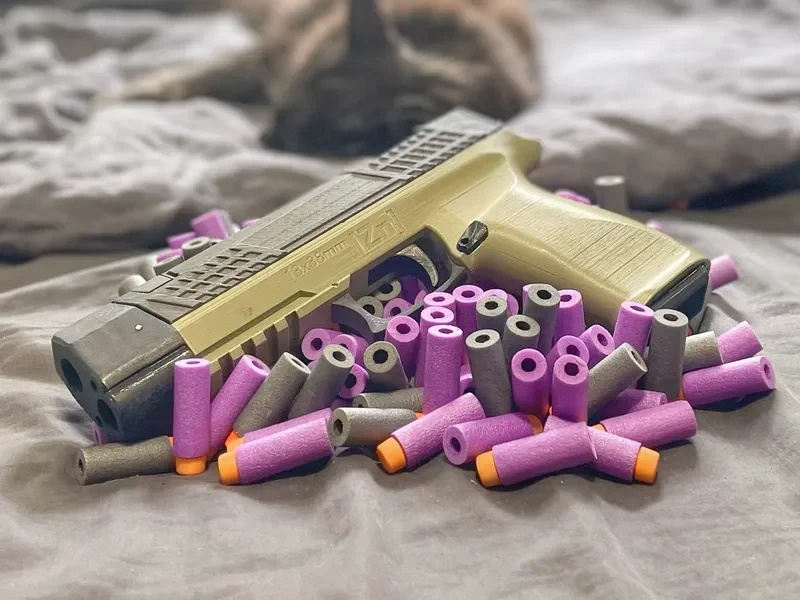

Поскольку дизайн реалистичный, пожалуйста, распечатайте его в ярких цветах, чтобы отличить его от настоящего огнестрельного оружия, если вы собираетесь брать его с собой куда-нибудь, где оно может быть видно публике. Модели на изображениях являются «реквизитными» моделями, которые не выносятся на улицу или на мероприятия.

Все, что вам понадобится

Купите комплект оборудования (выберите устаревшую оригинальную версию для совместимости с этими файлами): https://www.frontlinefoam.com/product/zinc-hardware-kit/

Загрузите руководство по сборке, руководство по печати и файлы STL для оставшихся оригинальных деталей (см. примечание ниже) с GitHub 118 design: https://github.com/118design/ZINC. Также ниже приведены дополнительные сведения о печати этих улучшенных деталей.

Купите полудлинные дротики, вот несколько ссылок.

США — https://www.frontlinefoam.com/product/worker-gen3-darts-high-end/ https://outofdarts.com/products/worker-short-darts-200-pack-gen3-improved-darts-2021

ЕС — https://www.blaster-time.eu/shop/worker-short-darts-he-10-gram-200-darts/?v=6cc98ba2045f

Австралия — https://www.blastertech.com.au/product/worker-red-gen-3-plus-stefan-200x-darts

Для сборки вам понадобятся некоторые основные инструменты, см. руководство по сборке, указанное выше.

Требуются дополнительные файлы: в этот список не включены все печатные детали, необходимые для сборки Zinc 2.0. Остальные оригинальные части необходимо будет загрузить с GitHub 118 design, ссылка на который приведена выше, поскольку я не буду повторно загружать их без внесения каких-либо изменений. Эти оставшиеся части — это шептало, фиксатор, крышка, плунжер и защита. К этому посту также прикреплена альтернативная часть внешнего вида охранника, которая подойдет, если вы захотите ее использовать.

Для комплекта оборудования выберите устаревшую исходную версию из пенопласта Frontline, поскольку эти файлы предназначены для этого оригинального комплекта оборудования.

Улучшены детали деталей.
Слайд

Упрощает печать благодаря расширенным опорам, добавляет немного материала в областях, склонных к защелкиванию, и слегка ослабляет многие допуски, чтобы свести к минимуму постобработку и другие неудобства в процессе сборки (зависит от допусков принтера). См. мое объявление об улучшенном слайде для получения более подробной информации и некоторых полезных советов по упрощению печати и сборки. https://www.printables.com/model/251754-zinc-20-improved-slide

Рамка

Уменьшает допуски для облегчения установки ствола, спускового крючка и деталей спускового крючка. См. мое объявление об улучшенной раме для получения более подробной информации и некоторых советов по сборке. https://www.printables.com/model/745111-zinc-20-improved-frame

Фронт

Передняя часть слегка удлинена, чтобы обеспечить ровный внешний вид, без торчащих болтов с шестигранной головкой. Чуть больше места для магнитов (для их установки не требуется обрезка). Чуть больше места для перемещения шептальной части. Круглая часть, которая скольз��т по раме, слегка утолщена, чтобы уменьшить вероятность растрескивания при установке или снятии.

Триггер

Обрезает участки для более удобной установки с минимальной шлифовкой. Обрезает прорезь ствола, верхнюю поверхность, ширину выступа рампы и все внешние поверхности.

Отпустить право

Измененная геометрия позволяет губе глубже защелкиваться. Это делает магазин более безопасным после вставки и предотвращает непреднамеренное выбрасывание. Этот файл является правосторонней версией детали, просто отразите его в слайсере для левосторонней версии.

Заднее двойное уплотнительное кольцо-толкатель

Добавлен дополнительный паз для уплотнительного кольца на части толкателя для лучшего уплотнения за дротиком. В комплект оборудования входит запасная часть, которую вы можете использовать (я думаю). Если нет, вам понадобится это уплотнительное кольцо https://www.mcmaster.com/product/9452K19. Это не мой дизайн, но я прикрепляю его для удобства, поскольку, насколько я вижу, в настоящее время он не указан в Printables или Thingiverse. Я не уверен в оригинальности d
