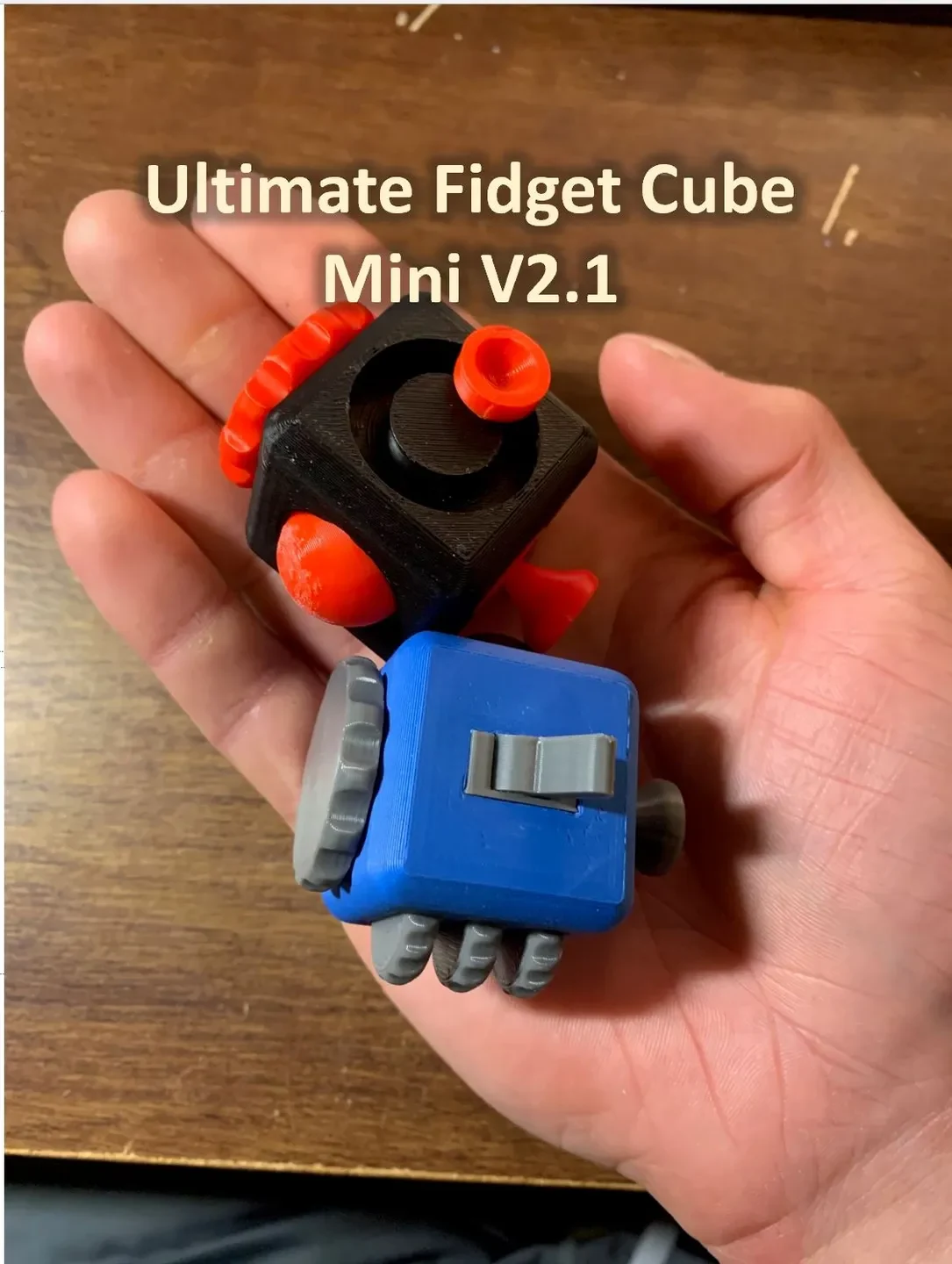

Ultimate Fidget Cube Mini V2.1

Это следующая версия Ultimate Fidget Cube Mini V1.4 от Джошуа Джонса | Скачать бесплатно STL-модель | Printables.com.

Я сделал два больших изменения:

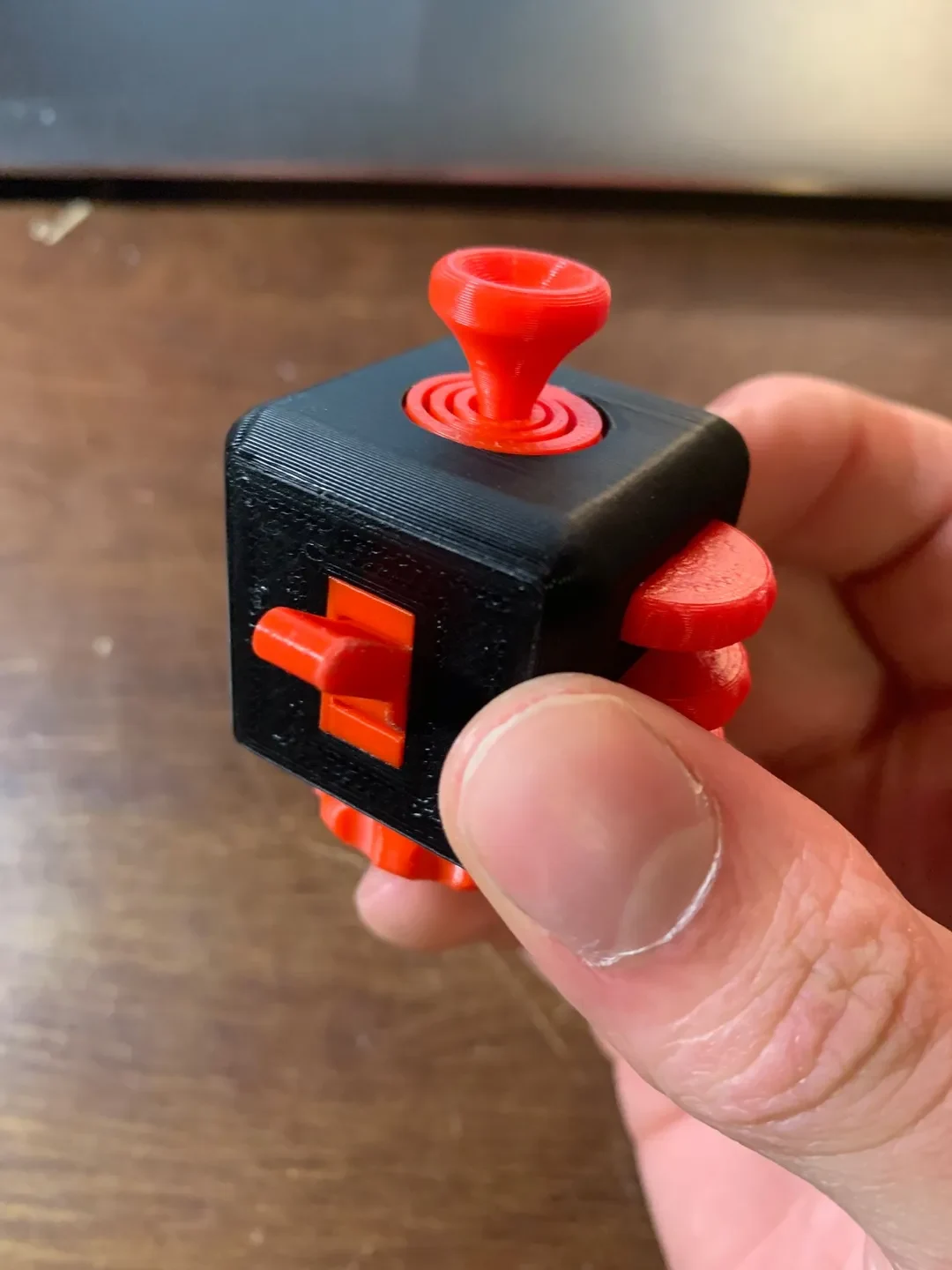

К джойстику добавлена пружина, напечатанная на 3D-принтере, чтобы он выглядел как игровой контроллер.
Переключил передачи для удовлетворительного выключателя света.

Кроме того, я также внес некоторые нез��ачительные изменения в другие части, чтобы они лучше подходили друг к другу.

Немного увеличены допуски для вертикальных спиннеров.
Увеличен вертикальный зазор для вертикальных спиннеров, чтобы не мешать выступам.

Инструкции по печати:

Общие настройки печати должны быть следующими:

Высота слоя 0,2 мм
подставки для нижней части шара и в зависимости от вашего принтера; тело куба тоже, хотя я умею печатать без подставок.
3 или более периметров и 15% или более заполнения.

Примечание. Некоторые детали может быть сложно распечатать, если у вас нет хорошей адгезии к столу. Я рекомендую нанести на печатную платформу тонкий слой клея Элмера, который потом можно будет смыть.

Инструкции по сборке:

Отказ от ответственности: все детали разработаны с возможностью защелкивания. Вы сможете зафиксировать их на месте, используя только руку. Если он слишком твердый, попробуйте отшлифовать его немного или перепечатать немного меньше.

Для выключателя света:

Прежде чем вставлять его в куб, убедитесь, что тумблер может легко перемещаться вперед и назад внутри корпуса. Как только он оказывается в кубе, мне кажется, что его немного сложнее перевернуть, и как только он окажется внутри, он уже не выйдет обратно. Небольшая шлифовка заостренной части тумблера должна помочь. Я также обнаружил, что небольшое количество смазки работает очень хорошо.

Для горизонтального спиннера и джойстика:

По чистой случайности отверстия для них практически одинаковы по размеру. Но не путайте их, так как защелкивание не будет работать должным образом. Для удобства я добавил небольшой кружок там, где находится большой горизонтальный спиннер. Он носит чисто косметический характер и используется только для идентификации.

Для мяча:

Самый важный ключ к правильной работе — это

А) Убедитесь, что он был напечатан с подставками, и

Б) отшлифовать дно, чтобы оно было гладким. Если он не гладкий, он не будет вращаться, а поскольку это шар, его очень трудно заставить повернуть, когда он там находится.

Советы и рекомендации:

Обязательно быстро отшлифуйте мяч на шероховатых поверхностях, чтобы он не застревал после того, как вы его вставите.
Если у вас возникли проблемы с допусками, попробуйте немного увеличить их масштаб. Если эта проблема возникнет у слишком многих людей, я выпущу версию с большим допуском.
Если поначалу непоседы не могут двигаться легко, не волнуйтесь! продолжайте играть с этим, и они, естественно, сломаются в овертайме. При необходимости вы также можете добавить небольшое количество смазки, но слишком много смазки затруднит удержание.

Как я уже говорил, всегда есть куда совершенствоваться, и у меня уже есть некоторые идеи в работе, так что следите за обновлениями! Также, пожалуйста, дайте мне знать, если у вас есть какие-либо идеи по улучшению или идеи по включению различных непосед. Я всегда открыт к новым идеям и предложениям!

Пожалуйста, ознакомьтесь с другими моими моделями. Постоянно выкладываю что-то новое и как всегда...

Спасибо и приятной печати!
