Введение
Изначально я настроил файл проекта Bambu Studio, в котором все изложено, однако, если вы не используете Bambu Studio или его принтеры, обратитесь к этому изображению, чтобы узнать макет, ориентацию печати, количество необходимых деталей и т. д.
Главный стенд
Модель

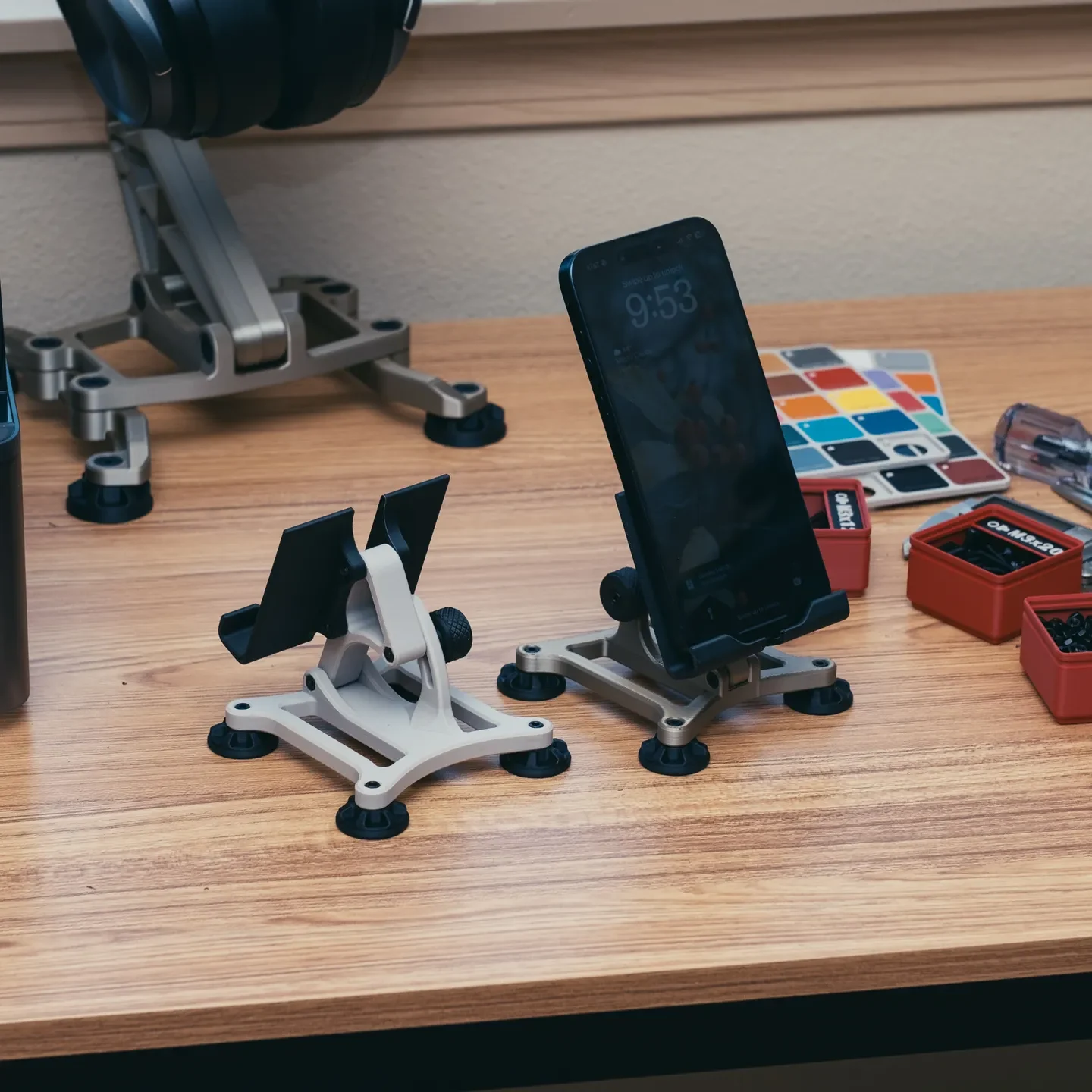

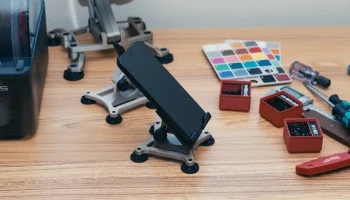

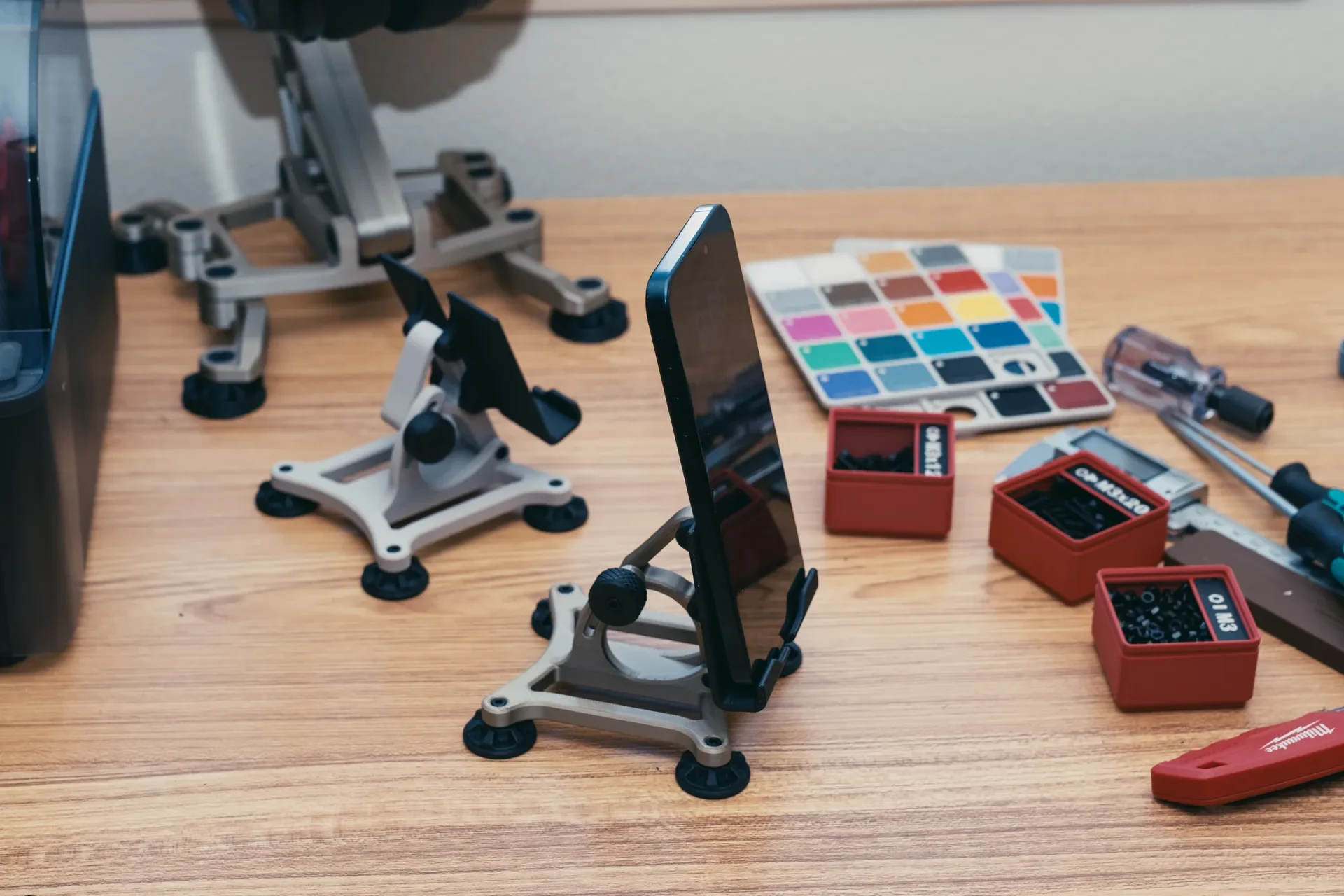

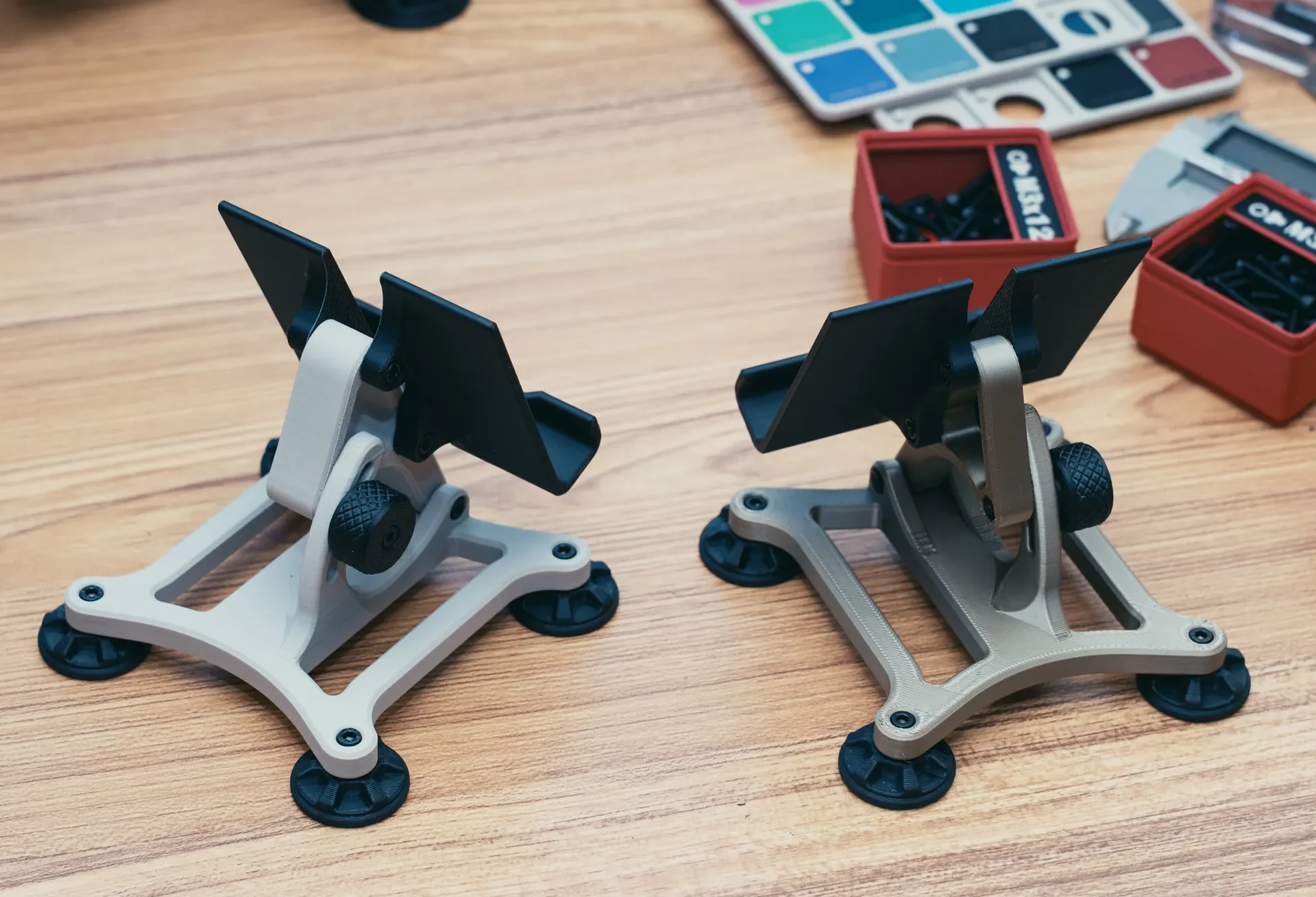

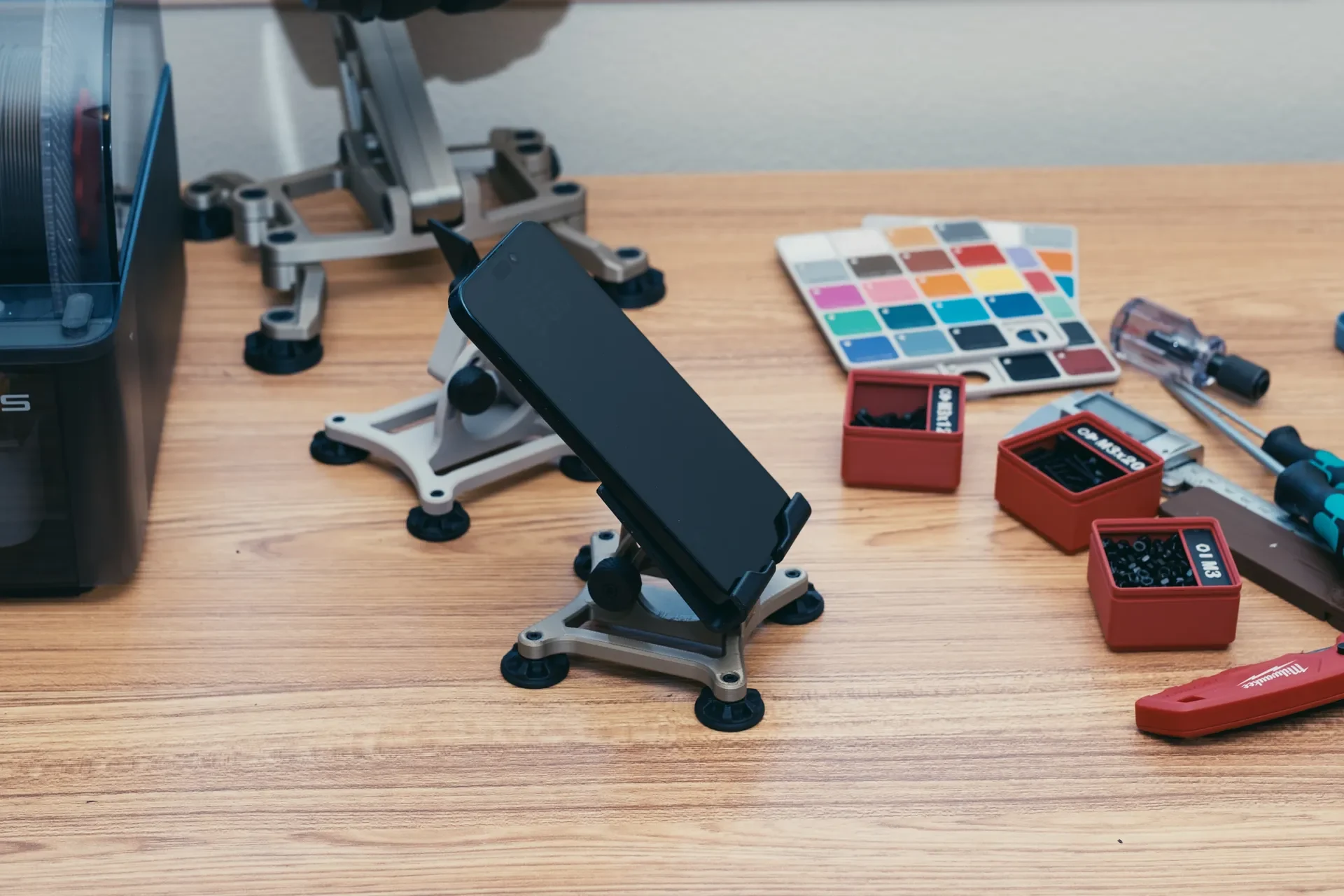

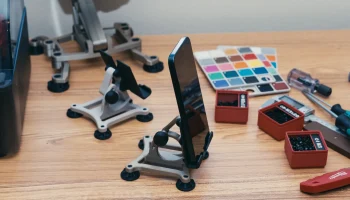

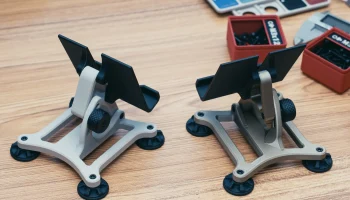

Подставка для телефона, которая подойдет к подставке для наушников, которую я сделал! Несколько человек предложили это, и я решил, почему бы и нет?

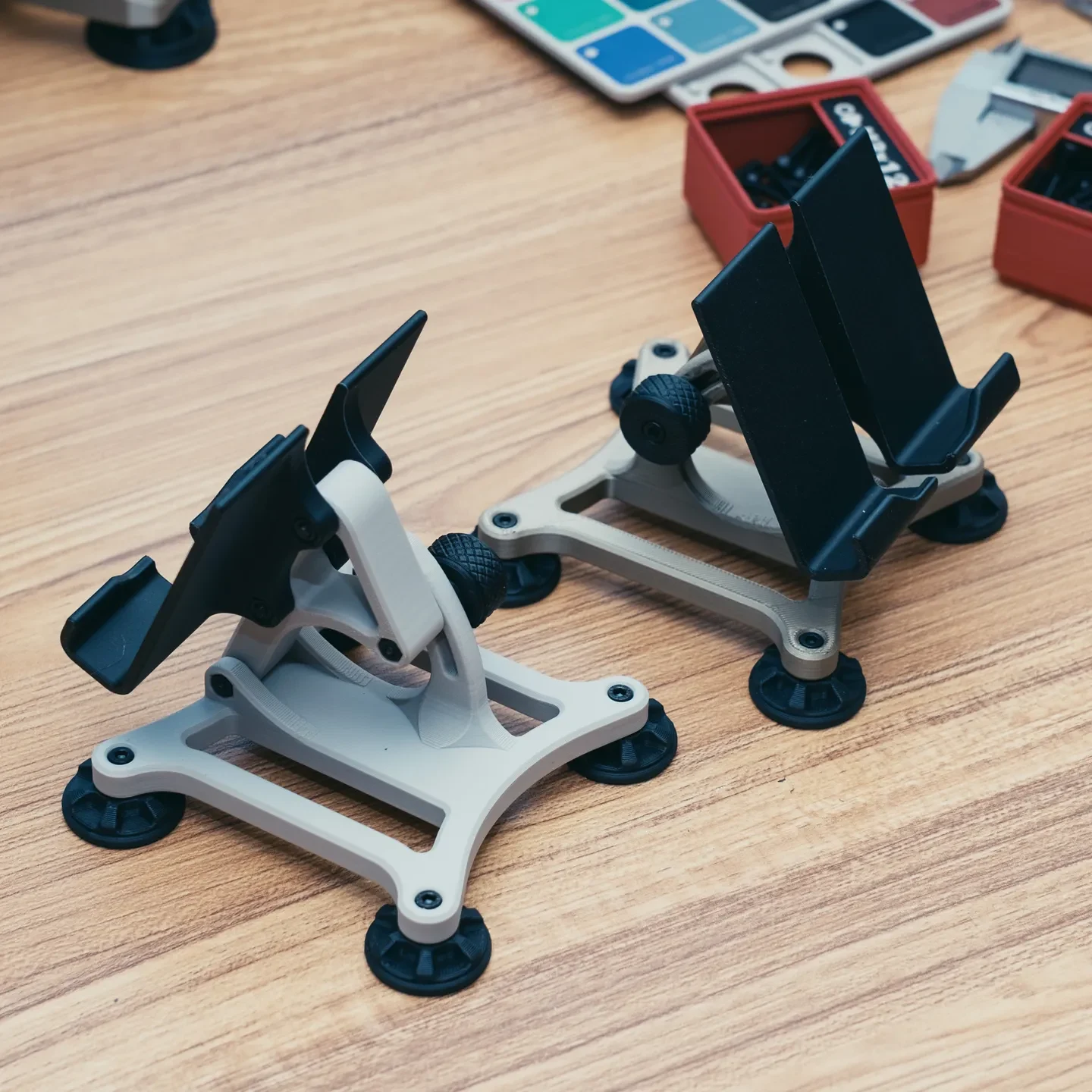

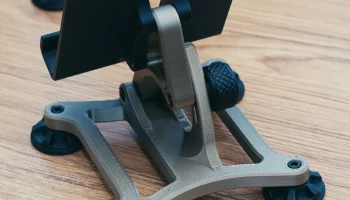

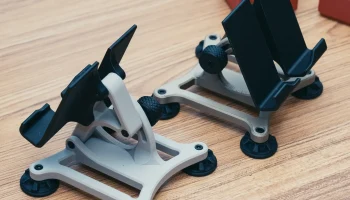

Модель представлена в цветах Bambu PLA Matte Charcoal и Bambu Iridium Gold Metallic для основного принта. Второй отпечаток представлен в цветах Bambu Charcoal и Polymaker Muted White.
[Инструменты и сборка]
Как и подставка для наушников, подставка для мобильного телефона довольно проста. Вам понадобится следующее оборудование и инструменты.
Я разработал это для использования винтов с головкой под торцевой ключ M3.
Необходимое оборудование:
M3x12 — 4 (используется для ног)
M3x25 — 3 (Используется для соединения поворотного кронштейна с подставкой и держателя телефона с поворотным кронштейном)
M3x30 — 1 (Используется для ручки поворотного рычага)
M3xNuts x 9 (В ручке используются две гайки!)
Необходимые инструменты:
Шестнадцатеричный драйвер
Сверло для расчистки отверстий
Для начала просверлите отверстия в ножках и ручке. Эти отверстия были частично заблокированы, чтобы получить более чистый отпечаток. Все остальные отверстия должны быть такого размера, чтобы винт М3 мог пройти сквозь них, не будучи слишком затянутыми, но такие вещи, как изменение свойств нити, могут сделать отверстия тугим��, поэтому, если вы не можете свободно протолкнуть винт через отверстия в рамке, очистите их также с помощью сверла подходящего размера.
Далее подготовьте ручку! Проденем винт M3x30 через отверстие и гайку, которая будет вставлена на другую сторону ручки. Затяните его!

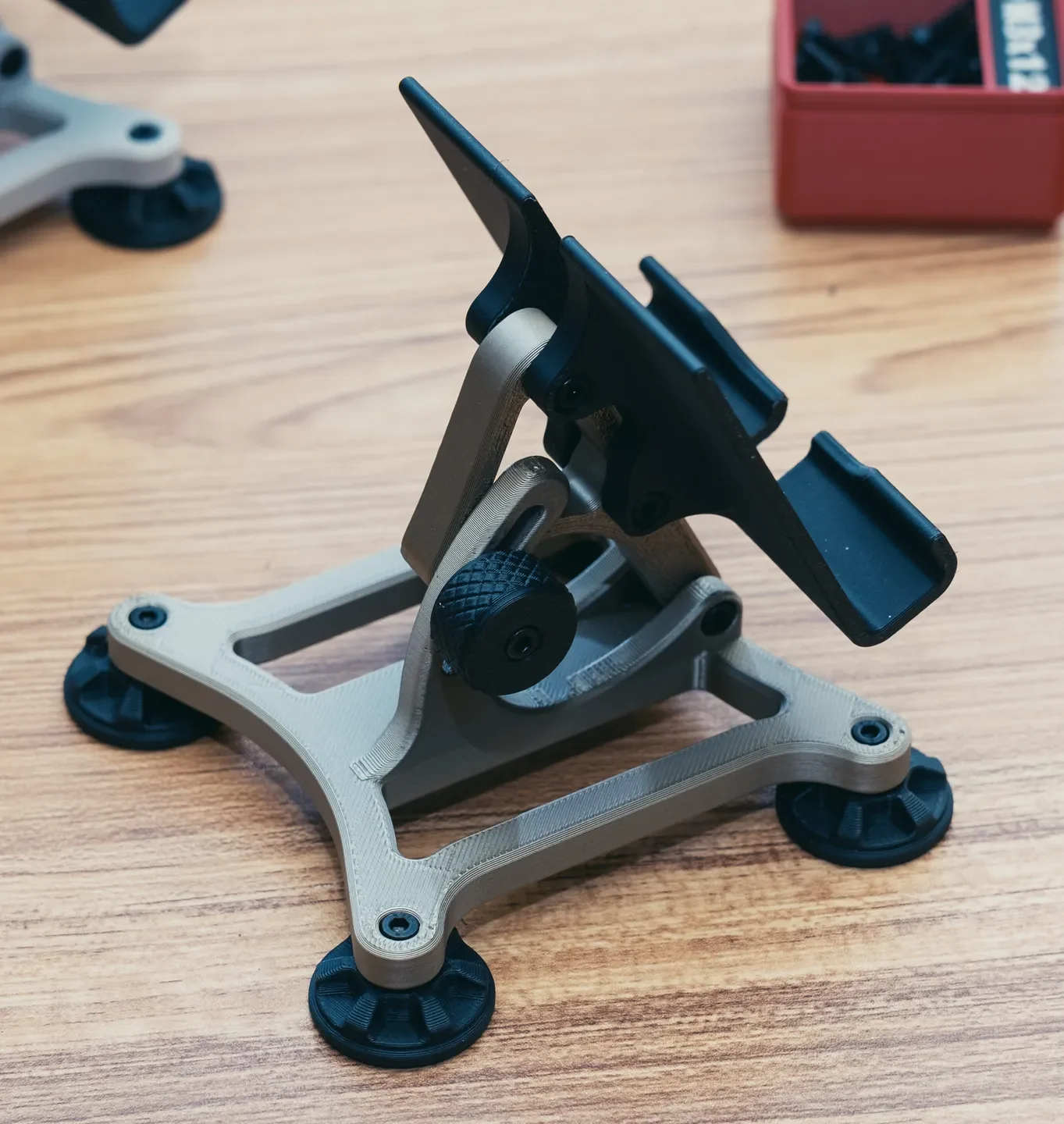

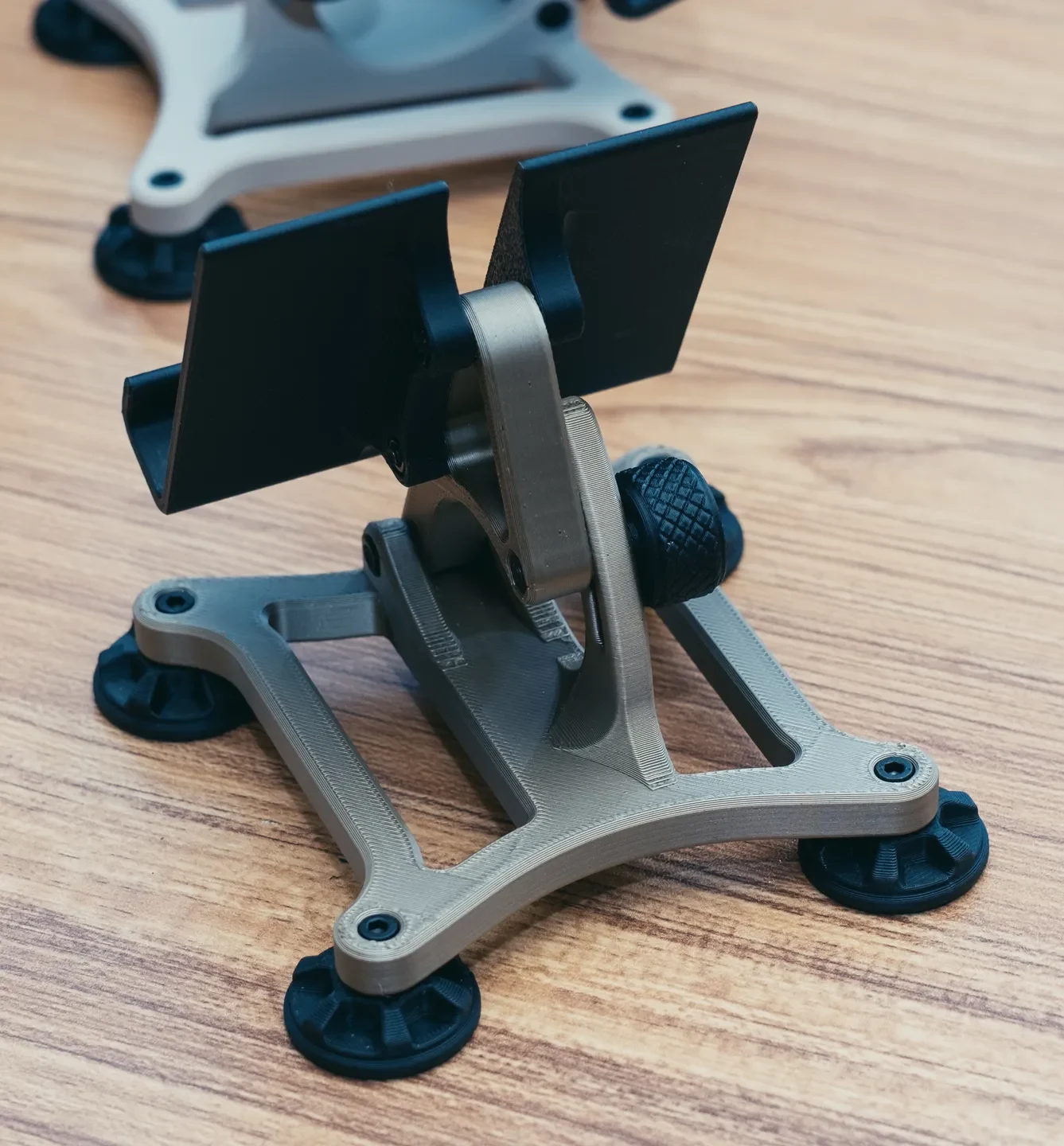

Теперь соберем основную раму! ��ля всех гаек M3 имеются встроенные пазы, так что подготовьтесь и установите все гайки на место. Затем мы установим ножки, так как после установки держателя и поворотного рычага они могут затруднить доступ к винтам передних ножек. Для ножек используйте винты M3x12! Что касается поворотного рычага, прикрепите две стороны держателя телефона с помощью винтов M3x25. Прикрепите рычаг к основанию с помощью винта M3x25 мм, но не затягивайте его слишком сильно, так как мы не хотим, чтобы петля была слишком жесткой! Наконец, установите ручку через направляющую и поворотный рычаг и затяните ее!
-------
