Мини-вставки L-Boxx
Мини-вставки L-Boxx
Существует довольно много вставок для Sortimo L-Boxx Mini, но ни одна из них
они соответствовали моим потребностям:
для печати на моем Prusa Mini
легко настраиваемый
по-прежнему можно использовать оригинальные разделители
Моя конструкция стала возможной только благодаря огромной работе участника 6d6178.
который предоставил полную модель внутреннего объема L-Boxx Mini под
лицензия Creative Commons.
Я использовал OpenSCAD, поэтому, если вы хотите настроить что-то самостоятельно
потребности, немного базовых знаний будет полезно.
Основная идея

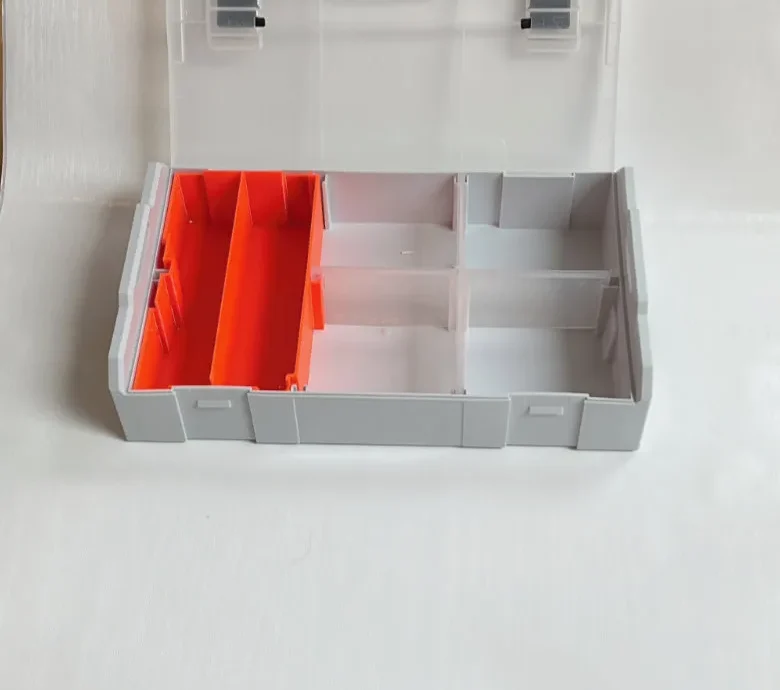

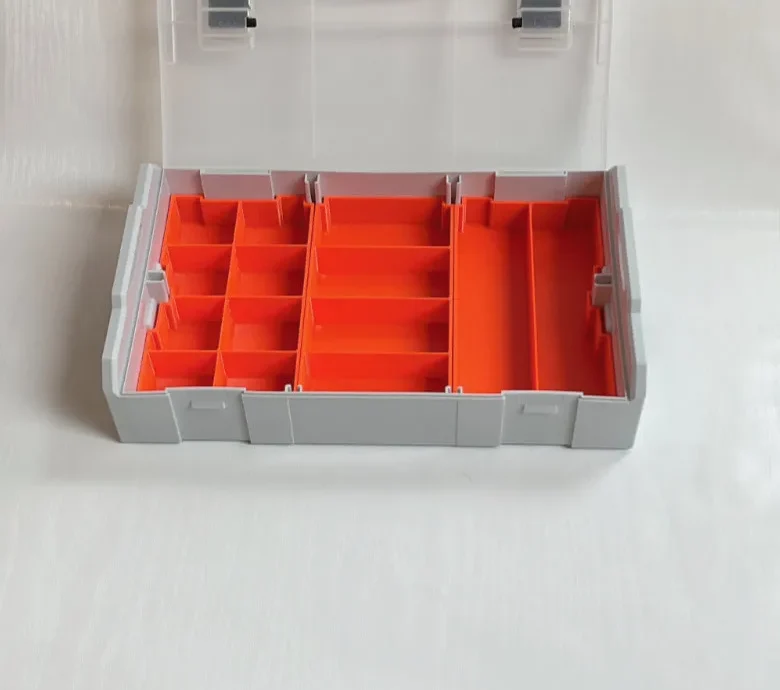

Оригинальный L-Boxx Mini разделен на три части: левую, среднюю и правую.
Для каждого раздел�� доступна объемная (залитая) модель и вырезы.
создаются по мере необходимости.
Вставки

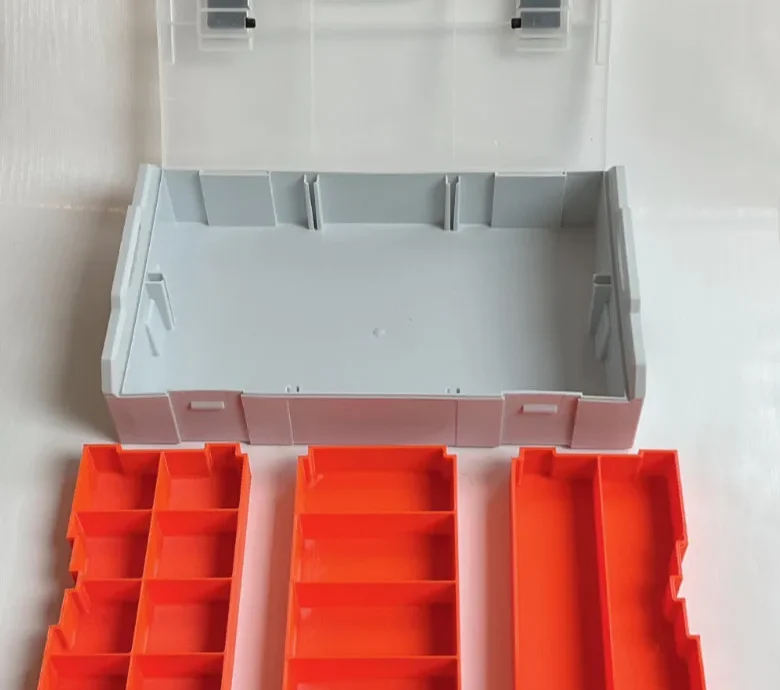

Существует шесть типов вставок:
ушел

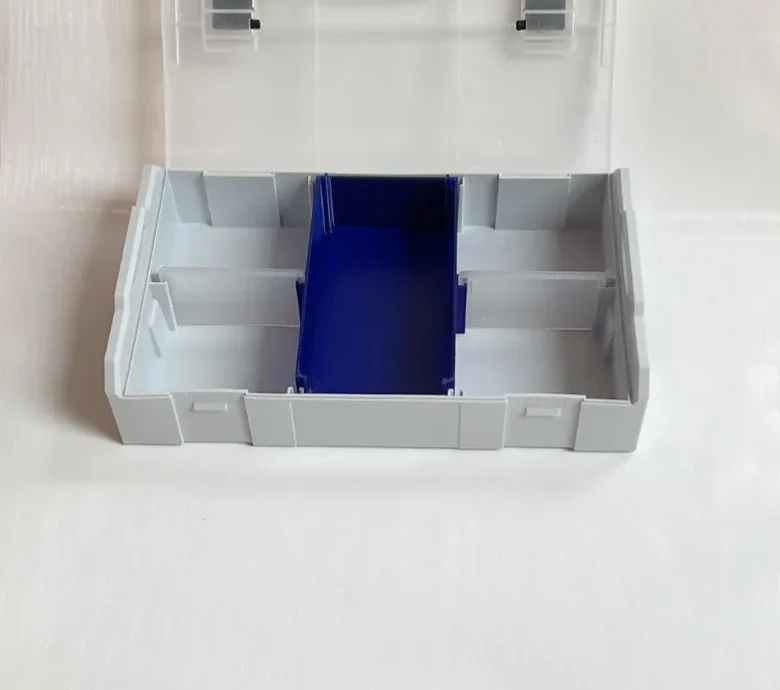

средний

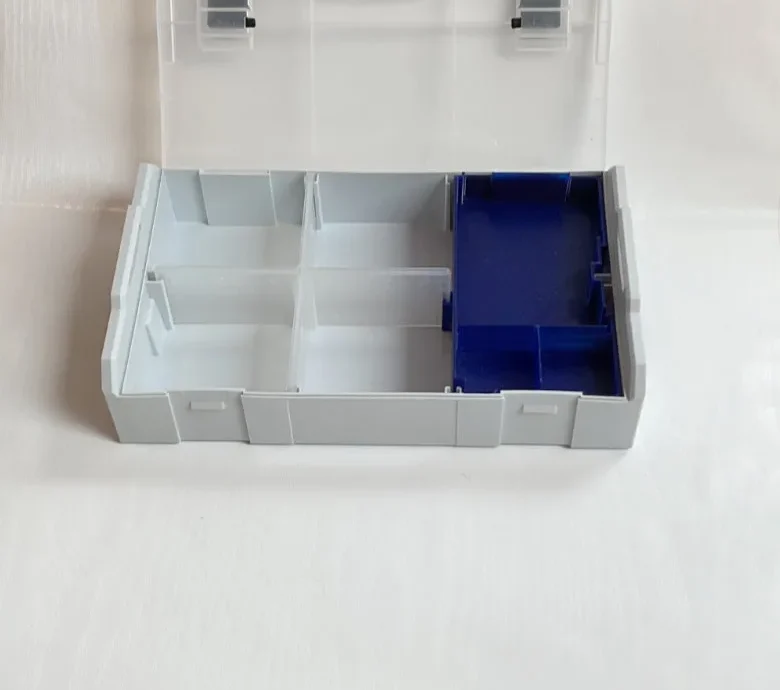

правильно
большой левый
большой правый
полный (не проверен, не помещается на моем принтере)
Для каждой вставки существует модуль OpenSCAD, который принимает два параметра для
далее настройте базовую форму:
// пример:
модуль left_inset(part=PART_FULL, разъем=false) {… }

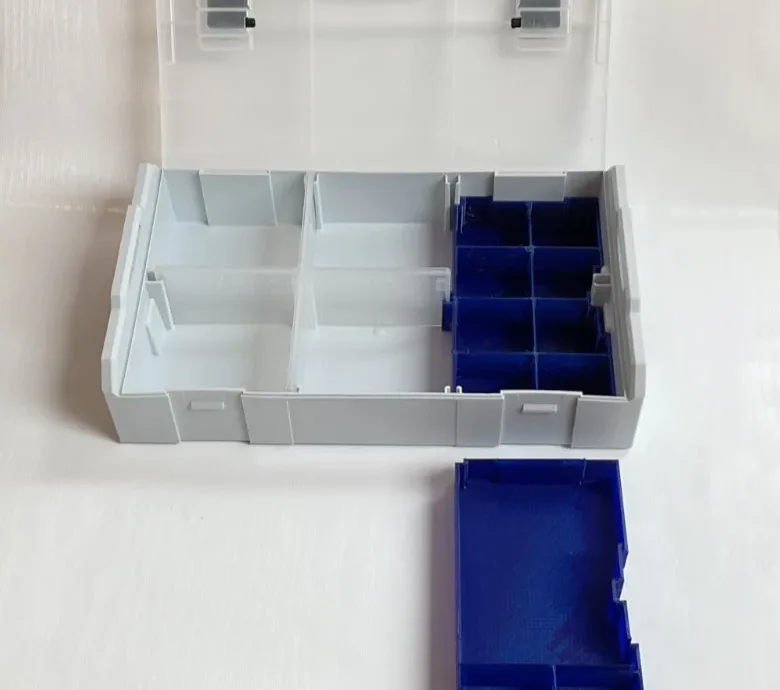

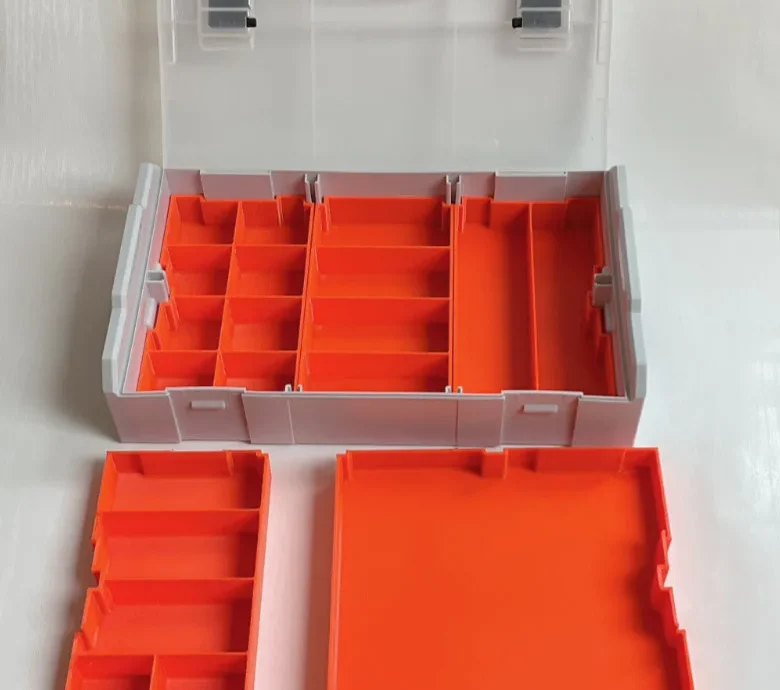

Часть параметра определяет высоту вставки. Доступно
варианты:
— «полный» (или константа PART_FULL): полная высота
— «нижний» (или константа PART_LOWER): нижняя часть составной сборки.
— «верхний» (или константа PART_UPPER): верхняя часть составной сборки.
Если для соединителя параметров установлено значение true, структура будет добавлена к
вставка для крепления оригинального разделителя от L-Boxx Mini.
Настоятельно советую печатать любую верхнюю врезку без коннектора, даже если вы
иметь нижнюю вставку с разъемом — верхнюю будет легче вынимать
вставка и доступ к элементам в нижнем.
Вырезы
Для каждой вставки определены восемь вырезов:
— от WELL_LEFT_1 до WELL_LEFT_8
— от WELL_MIDDLE_1 до WELL_MIDDLE_8
— от WELL_RIGHT_1 ��о WELL_RIGHT_8
Модуль well_form(...) создает модель выреза (с красиво закругленной формой).
внизу), чтобы вычесть из вставки.
// пример формы выреза в левом верхнем углу:
well_form(WELL_LEFT_1)
Вы также можете указать параметр для создания больших (объединенных) вырезов:
// пример большой формы выреза:
well_form(от=WELL_LEFT_4 до=WELL_MIDDLE_6)
Готовые модели
Чтобы вам было легче начать, уже имеется более 100 готовых моделей, готовых к использованию.
быть распечатаны. Хорошо, я немного схитрил. Существует более 100 различных вариаций
базовых моделей для начала.
Пожалуйста, загляните в папку «модели».
Настройки
Если вас не устраивают предопределенные модели, вы можете (и должны) создать
свой собственный.
Хорошей отправной точкой является открытие Playground.scad и экспериментирование с
различные модули и настройки.
Вы можете добиться довольно интересных форм вырезов, задав отличающиеся от
и к параметрам. Посмотрите example_inset_mixed.scad и
соответствующий stl-файл.
Если вы хотите построить что-то из пустой базовой вставки, верхняя поверхность
вырез пола удобно расположен в точке z=0.
Если хотите копнуть глубже, посмотрите файл sortimo-insets.scad.
Там все определено. Возможно, это некрасиво, но это работает.
Настройки принтера и слайсера

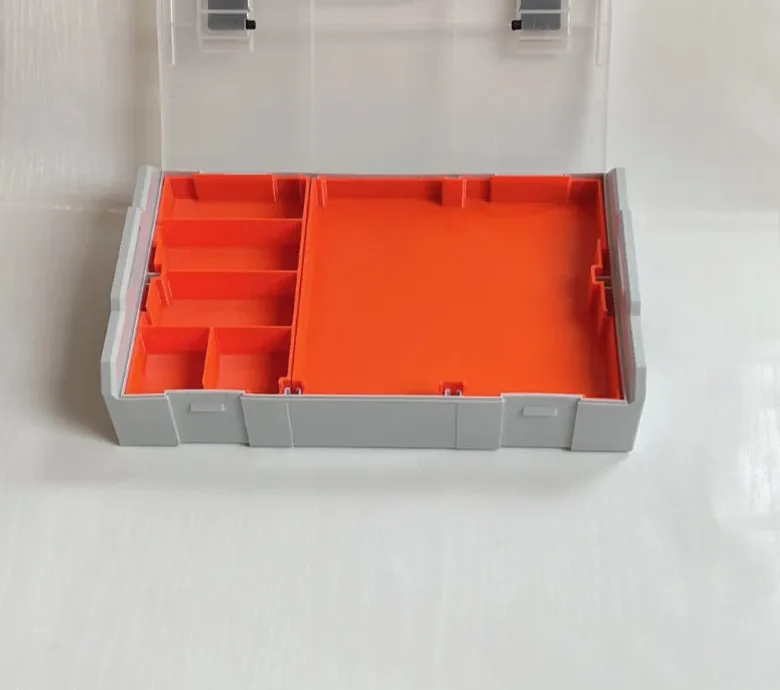

Отпечатки выше сделаны с помощью сопла диаметром 0,4 мм и нити PETG.
Я немного изменил значение по умолчанию «Черновик 0,25 мм @Mini» для этих отпечатков:
Избегайте пересечения периметра: правда
Плотность заполнения: 0%
Узор заливки: гироид
Перекрытие заполнения/периметра: 25 %
