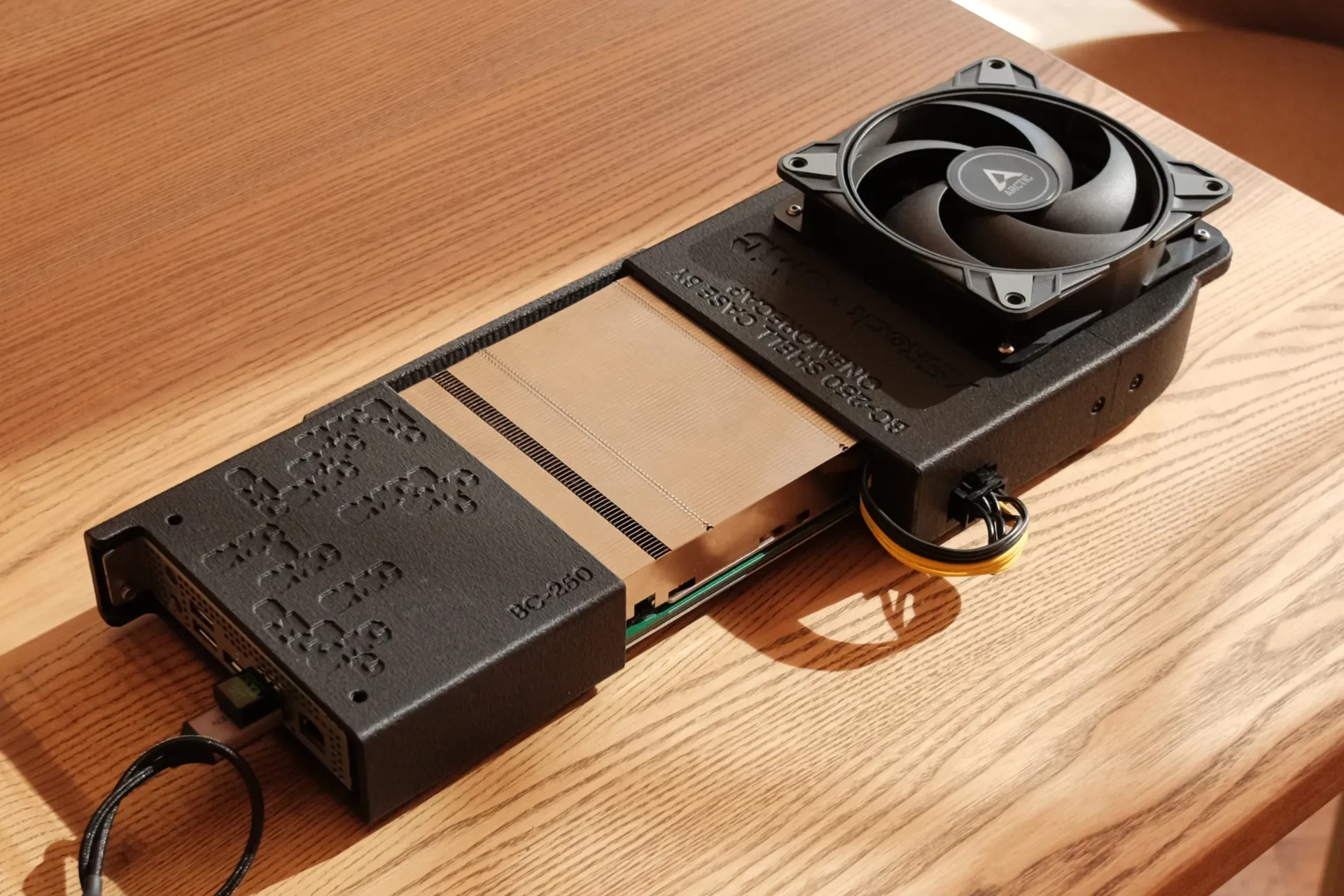

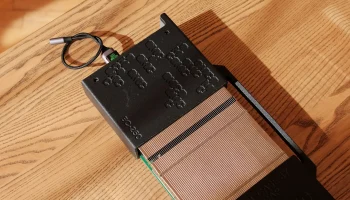

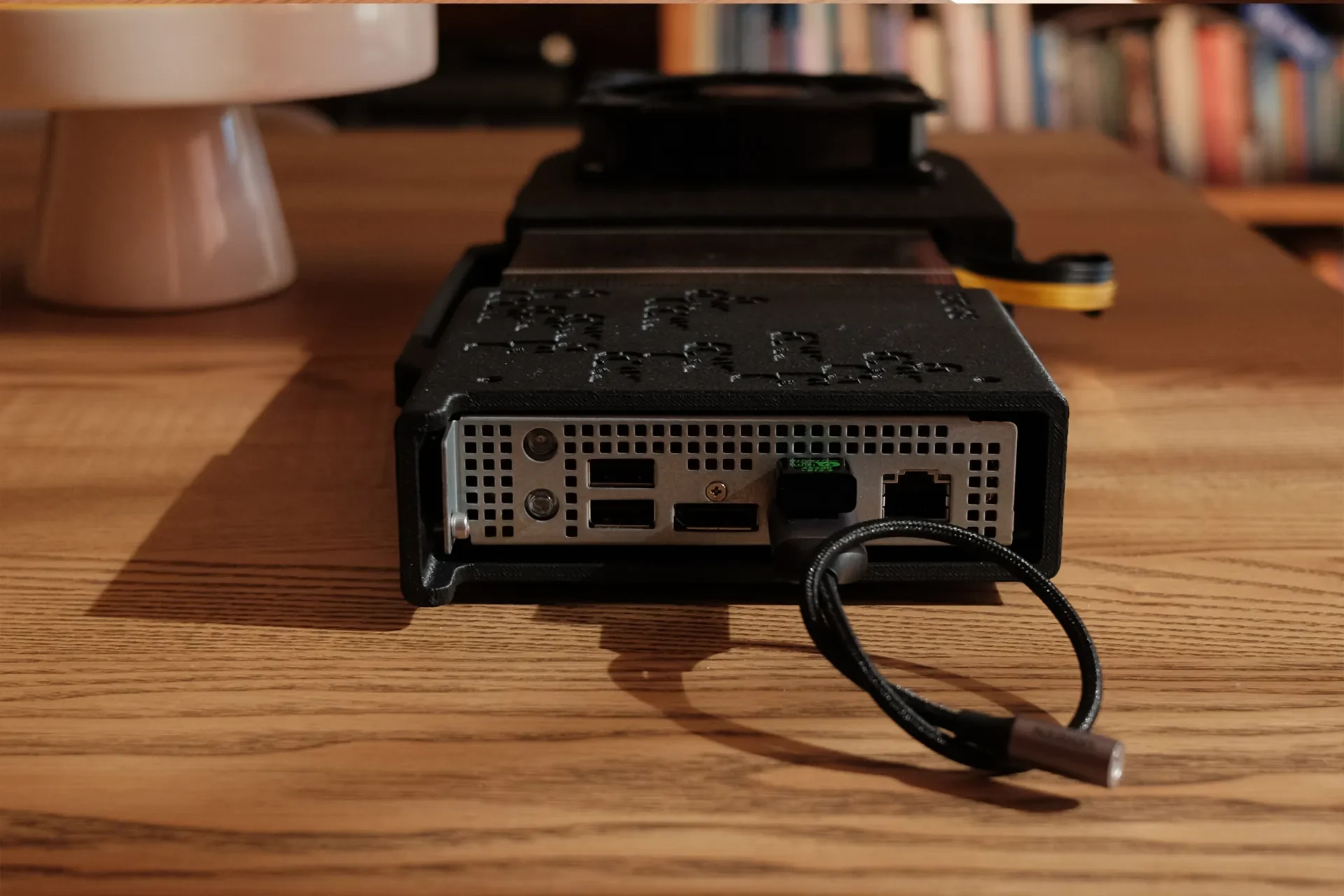

Корпус-ракушка ASRock AMD BC-250

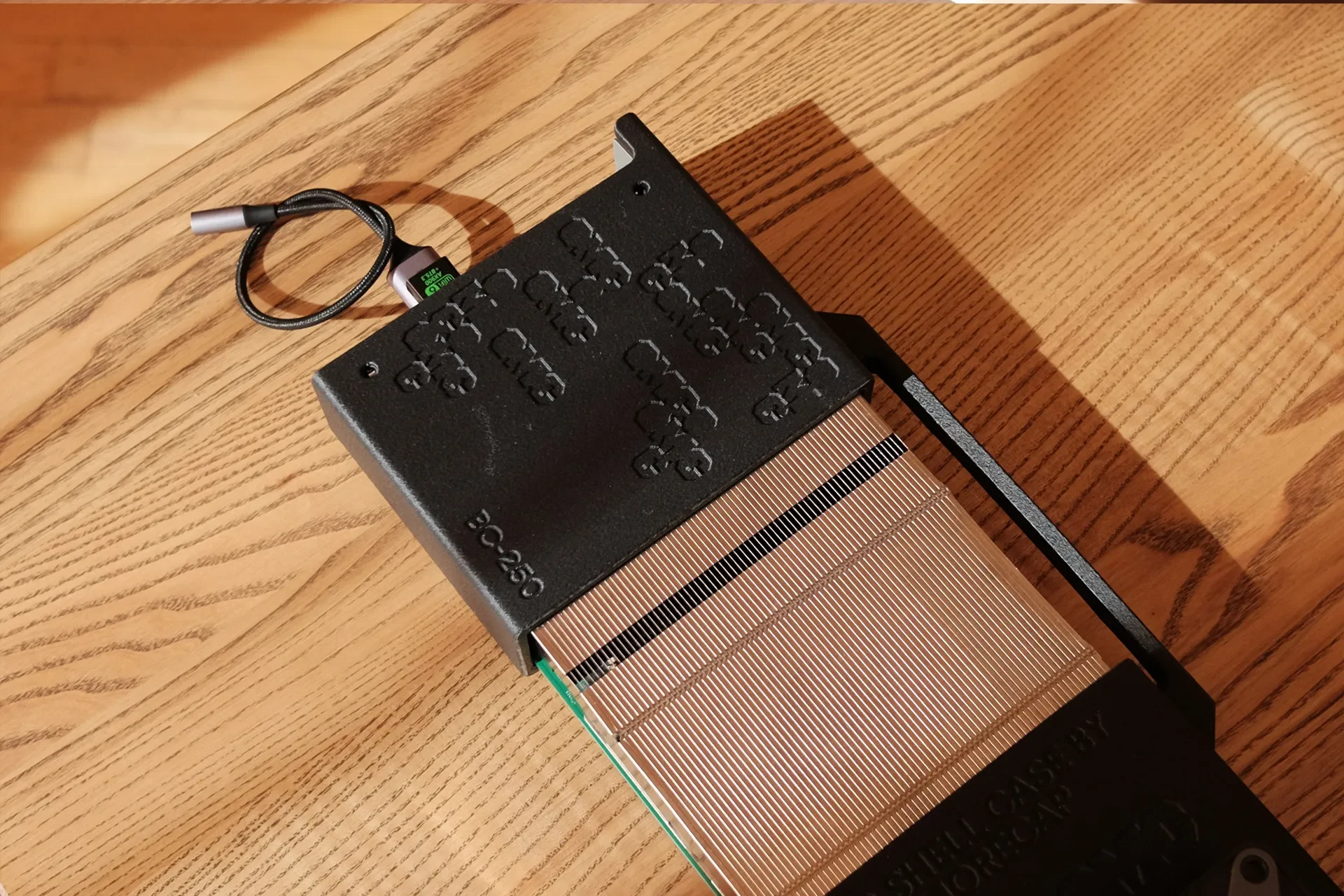

Shell Case — простое и эффективное решение для организации охлаждения модуля ASRock AMD BC-250. Этот защелкивающийся корпус позволяет быстро и надежно установить один вентилятор, не модифицируя карту или ее корпус.

Модель требует минимальной постобработки — всего пара нагретых вставок и креплений, и она готова к работе. Конструкция с фрикционной посадкой обеспечивает плотное и стабильное крепление без дополнительных инструментов или клея.

Благодаря этому охлаждающему кожуху вы можете получить достаточно хорошую эффективность охлаждения для BC-250, что делает его незаменимым для всех, кто использует этот ускоритель на рабочей станции или в серверной среде.

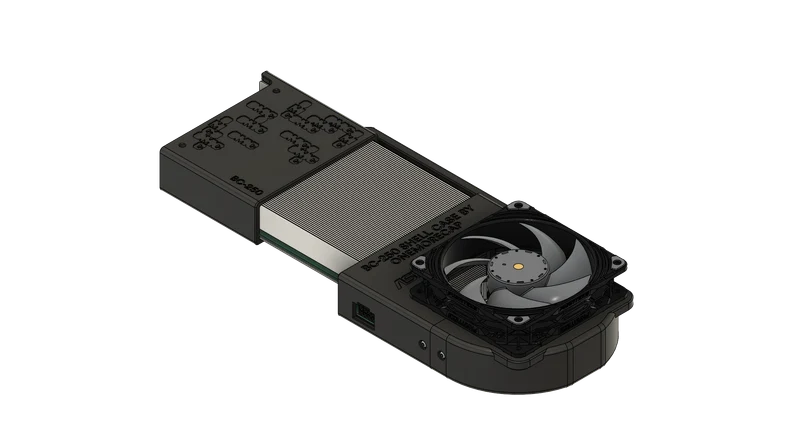

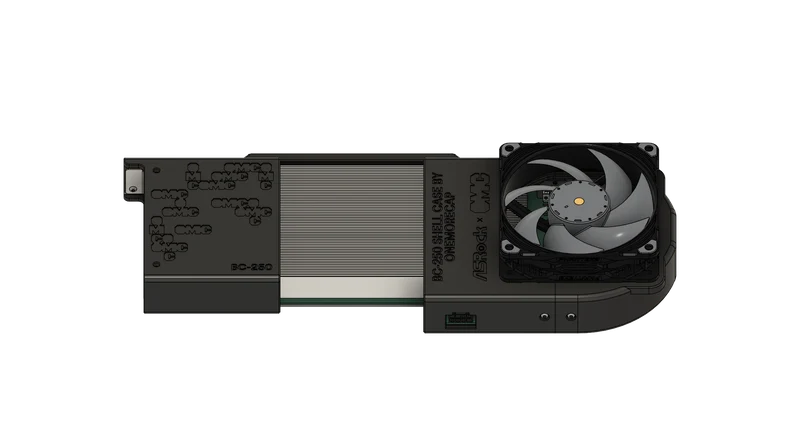

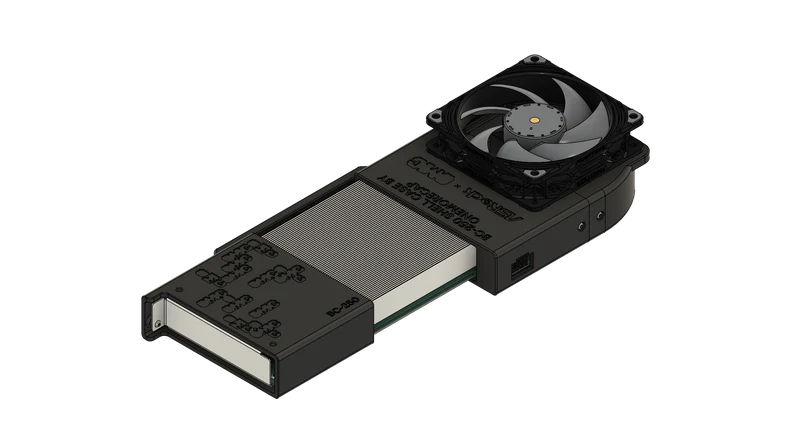

Представленные здесь файлы включают в себя переднюю оболочку, заднюю оболочку (разделенную на две части), ручку и соединитель корпуса — всего пять частей.

Совместимость

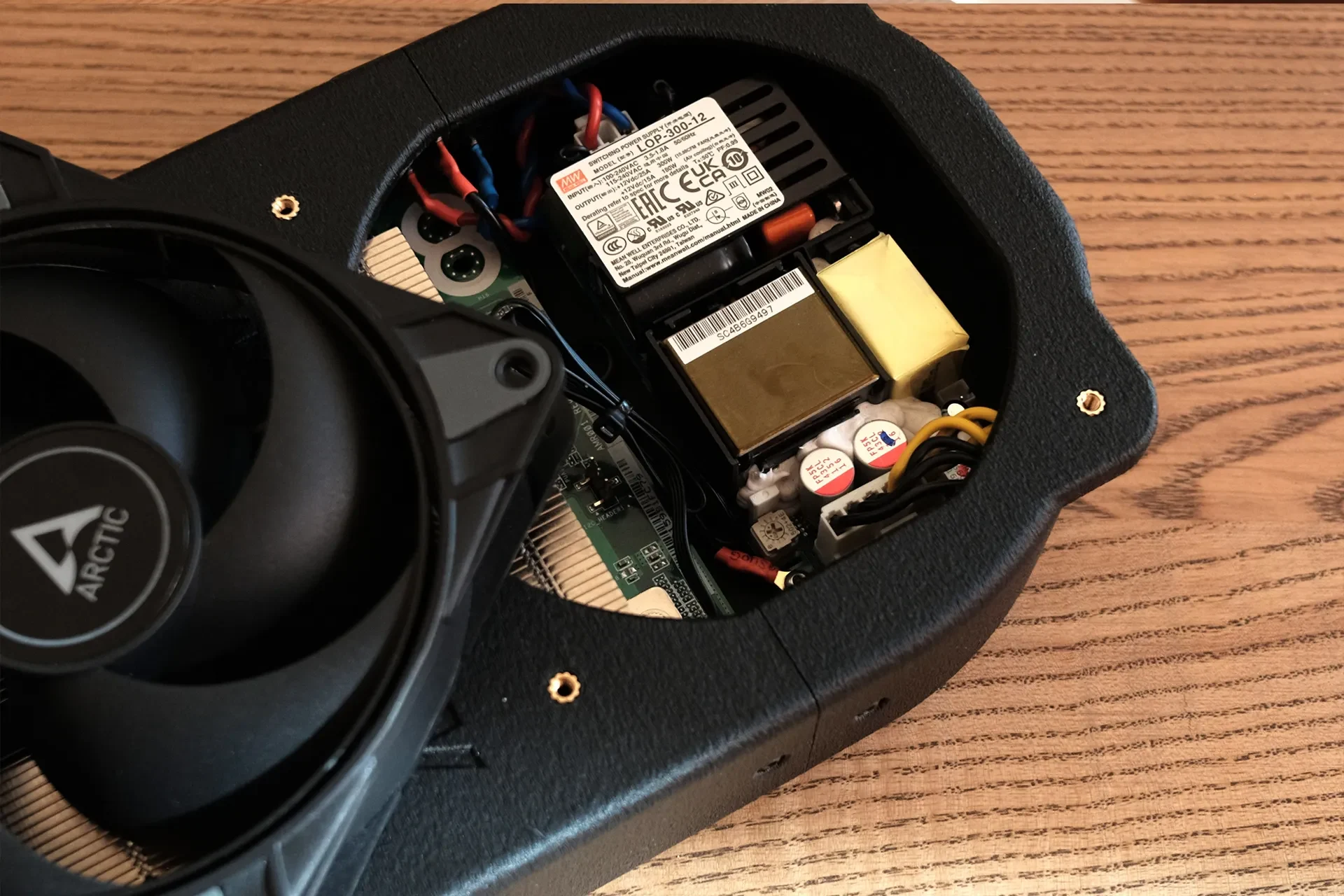

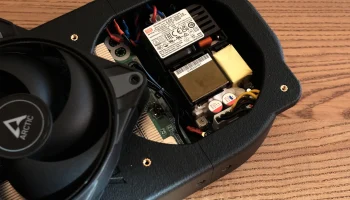

Этот корпус разработан специально для размещения блока питания Mean Well LOP-300-12, который аккуратно помещается внутри. Конструкция гарантирует, что блок питания надежно закрыт, сохраняя при этом необходимый поток воздуха для охлаждения. Однако он также совместим с другими источниками питания, которые при необходимости можно использовать снаружи.

Требуемое оборудование

Подогреваемые вставки:

М3х3х5 или М3х4х5 — 20 шт.

Крепежи:

М3х6 ИСО 7380-1 — 16 шт.
М3х10 ИСО 7380-1 — 7 шт.

Розетка:

МЭК С14 — 1 шт.

Резиновые ножки:

12х6 мм — 4 шт.

Рекомендации по материалам

Лучше всего печатать эту оболочку из термостойких материалов, таких как PETG, ABS и т. д., поскольку они могут выдерживать более высокие температуры без деформации. Однако, если вы выбрали правильный вентилятор, обычный PLA тоже подойдет.

Распечатать инструкции

Все части корпуса должны быть напечатаны в вертикальной ориентации открытыми сторонами вверх. Рекомендуется использовать как внутренние, так и внешние края для всех компонентов оболочки, чтобы обеспечить надлежащее сцепление и стабильность. Для ручки и задней части корпуса включите опоры (только рабочая пластина).

Для получения крутой и прочной текстуры вы можете использовать настройку нечеткой кожи с конфигурацией 0,2/0,2. Однако имейте в виду, что это значительно увеличивает время печати.

Рекомендации фанатов

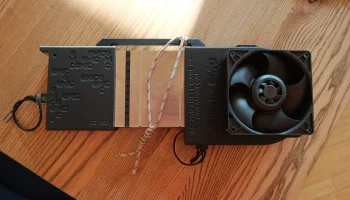

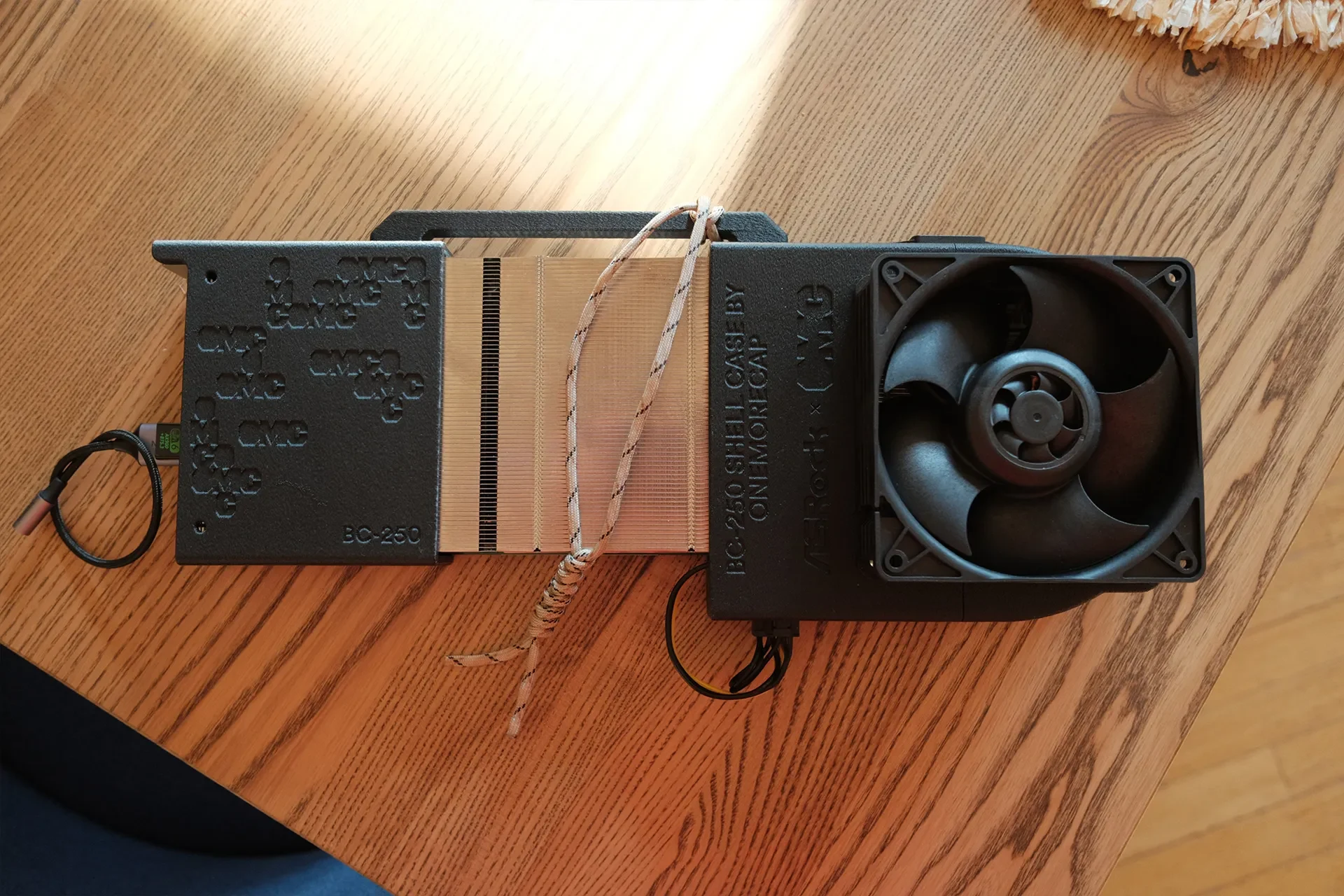

Этот корпус предназначен для размещения одного 120-мм вентилятора для охлаждения ASRock AMD BC-250.

Размер: 120x120x25 мм (или толще, если позволяет место).
Монтаж: стандартное расстояние между отверстиями 105 мм.
Разъем: 4-контактный ШИМ

Для достижения наилучших характеристик охлаждения отдавайте предпочтение вентиляторам с высоким статическим давлением (измеряется в мм H₂O), а не просто вентиляторам с воздушным потоком (CFM). Для эффективного охлаждения рекомендуется использовать вентиляторы со скоростью выше 2000 об/мин.

Рекомендуемые фанаты:

Phanteks T30 — Высокая производительность (Расширенный режим)
Arctic P12 Max — сильное давление, хорошее соотношение шума и производительности.
Arctic S12038-4K — промышленный класс, чрезвычайно высокая частота вращения
Noctua NF-F12 IndustrialPPC-3000 PWM — промышленный уровень, высококачественный

Эти вентиляторы обеспечивают превосходный воздушный поток в ограниченных условиях, обеспечивая эффективное охлаждение BC-250.
