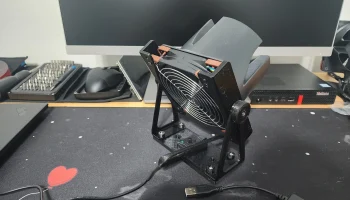

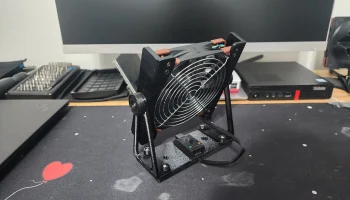

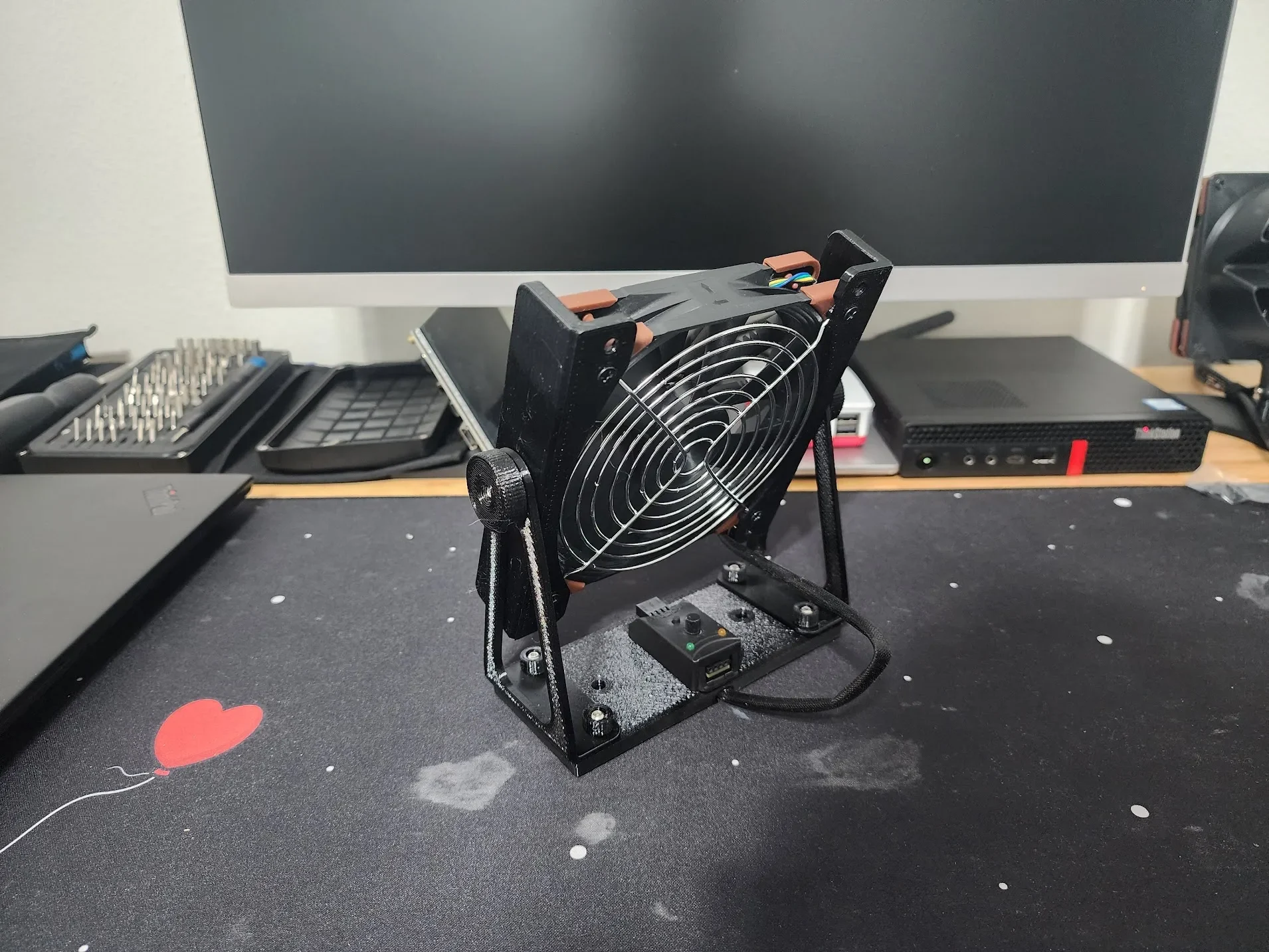

Крепление для настольного вентилятора в стиле Noctua...

Это вдохновлено креплением для настольного вентилятора Noctua NV-FS1 с некоторыми изменениями для 3D-печати и практичности.

Примечания:

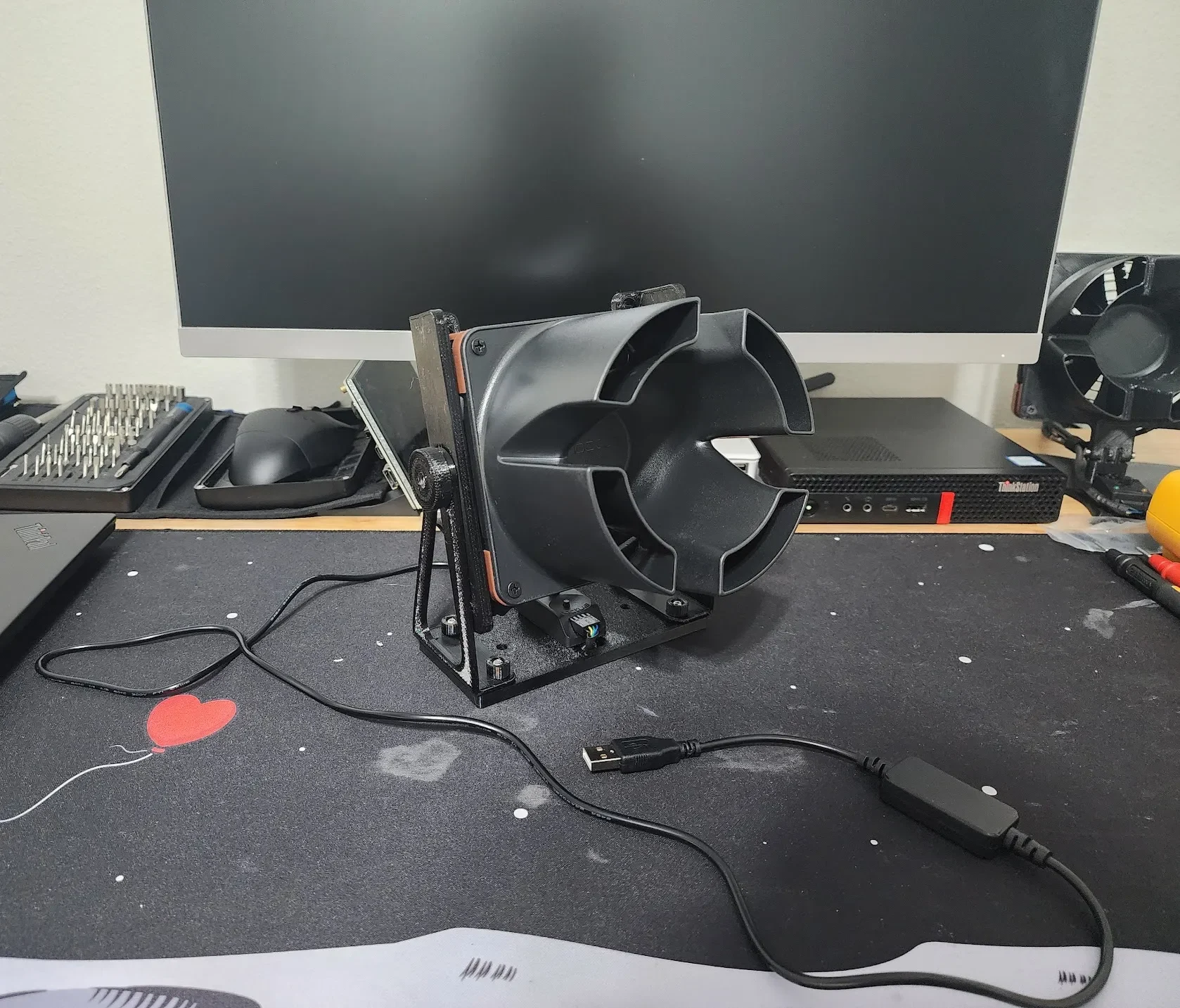

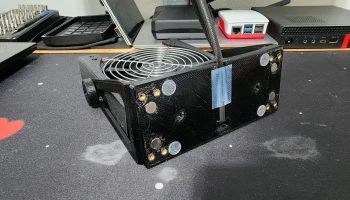

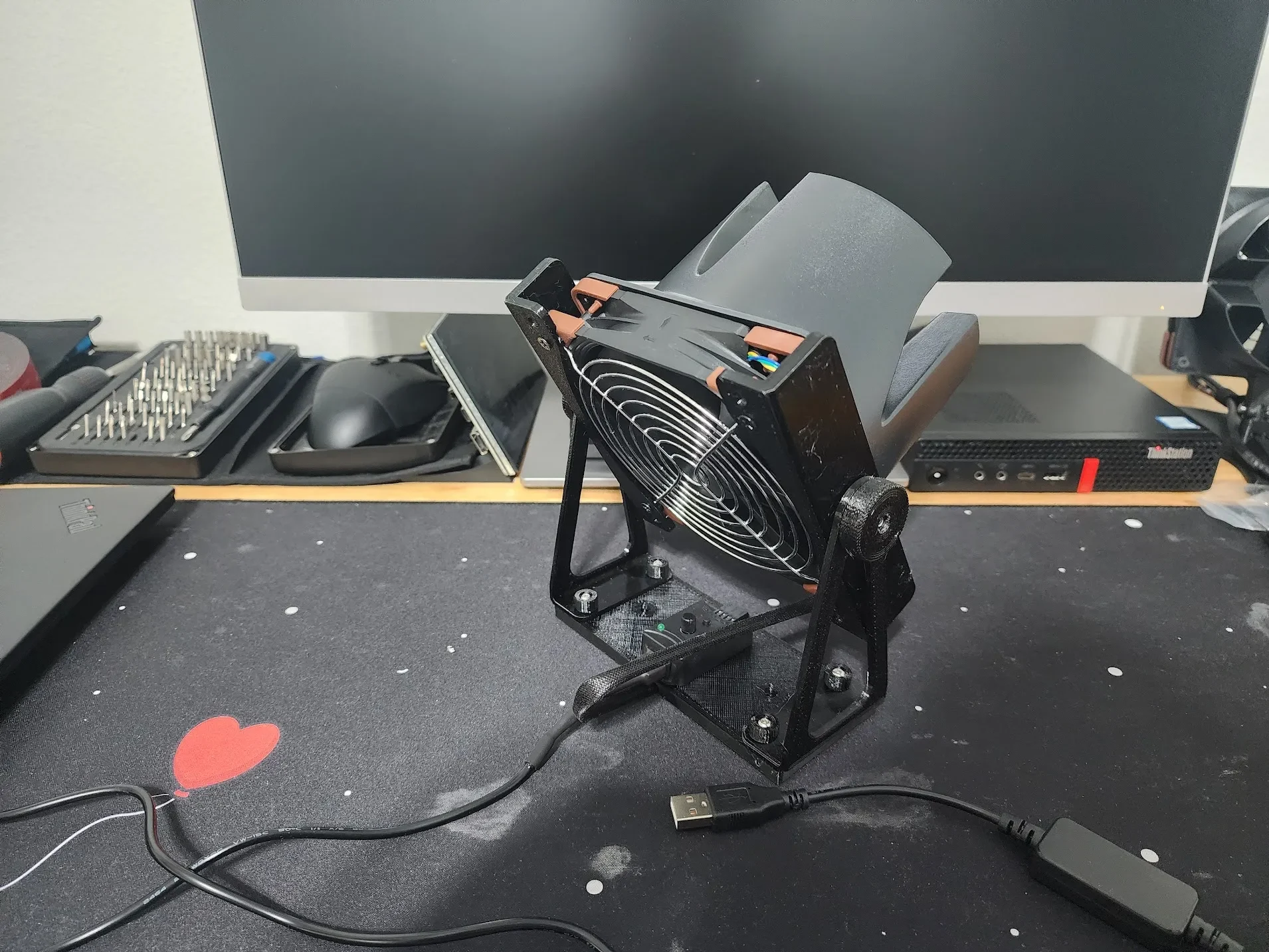

Для моего настольного вентилятора я решил использовать повышающий преобразователь USB для питания вентилятора 12 В и купил усилитель воздушного потока. Покупать усилитель воздушного потока не обязательно, его можно распечатать, поскольку Noctua опубликовала файлы для него. Я могу изменить дизайн и добавить зажимы для канала провода вентилятора, который проходит под основанием, но на данный момент я удерживал его с помощью ленты UHMW и добавил круглые наклеенные ножки. Настольный вентилятор определенно можно сделать намного дешевле, но в основном я делал его для развлечения и из вещей, которые у меня валялись :)

Что касается ручек, вам, возможно, придется немного подгонять их или поиграть с масштабированием, чтобы они заработали. Вы также можете обойтись без ручек и использовать винты меньшей длины.

Чтобы закончить настольный вентилятор, вам понадобится:

1 компьютерный вентилятор диаметром 120 или 140 мм.

8 или 4 винта вентилятора (в зависимости от того, есть ли у вас усилитель воздушного потока или нет)

6 винтов M3 x 12 мм (14 мм могут подойти, но могут потребоваться шайбы или поэкспериментируйте с Z-шкалой ручек)

6 термофиксируемых вставок M3 (длиной около 4-5 мм, четыре для основания и две для боковых частей вентилятора)

4 шайбы M3 (одна между большим выступом и ножкой и одна между ножкой и деталью, крепящейся к вентилятору)

1 решетка вентилятора диаметром 120 или 140 мм (опционально)

1x усилитель воздушного потока NV-AA1-12 (опционально, Noctua опубликовала это, но также можно купить)

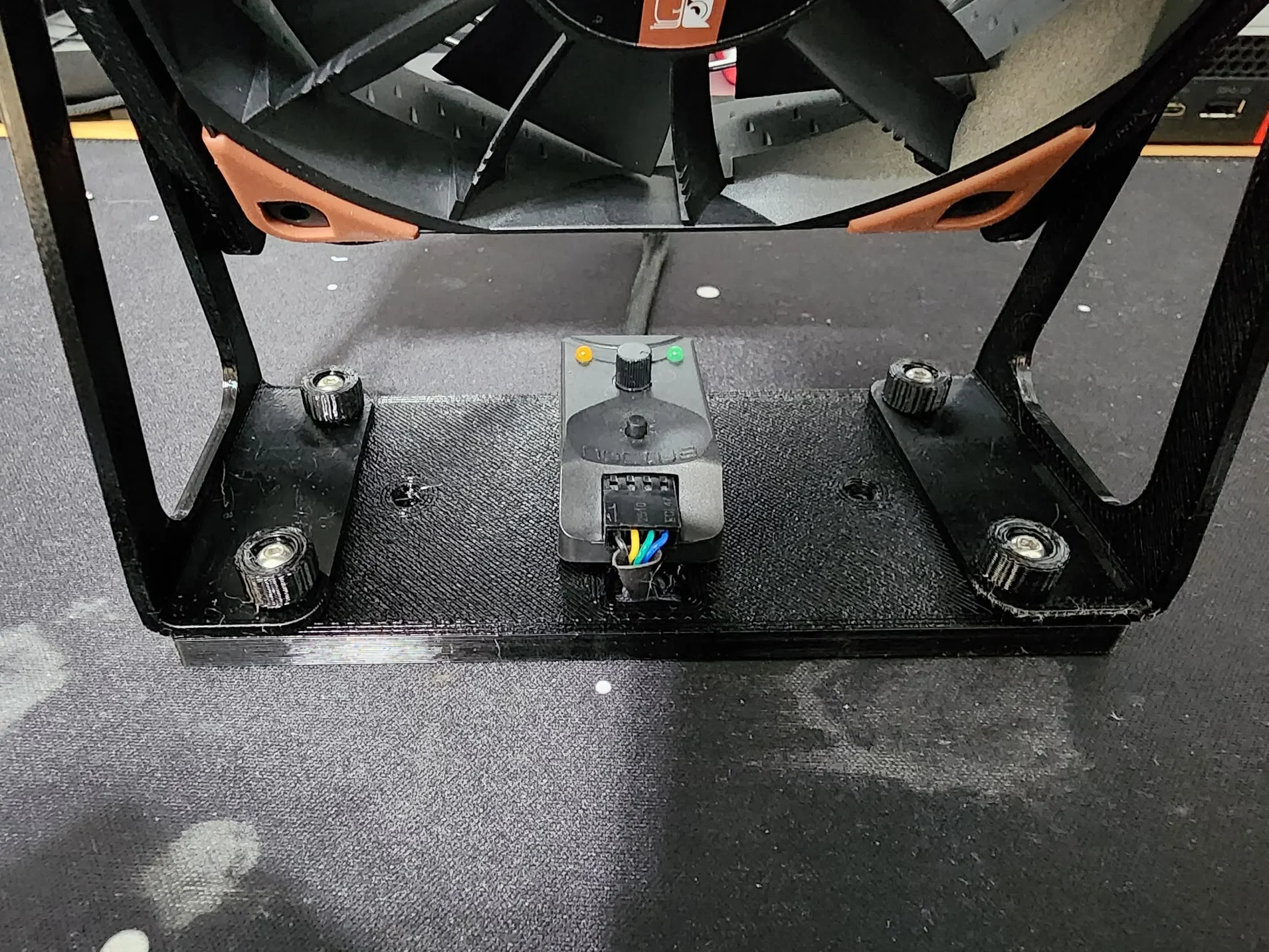

1x Noctua NA-FC1 (опционально)

Неодимовые магниты 4x8x2 мм (опционально и на данный момент не тестировались)

ПРИМЕЧАНИЕ. Для желающих добавлена более толстая версия боковых опор. Вам понадобятся более длинные винты
