Педали и проставки Moza SRP
Для поверхностей педалей не требуются проставки, а для прокладок не требуются поверхности педалей. Вы можете использовать любой из них независимо.
Лица педалей:
* Менее скользкие, чем оригинальные педали при игре в носках.
* Можно использовать с оригинальными винтами с потайной головкой m4x8 мм. Не требует никакого дополнительного оборудования, если используется без прокладок.
Прокладки педалей:
* Проставки 6 и 12 градусов.
* Для оригинальной металлической педали акселератора требуется проставка на 6 градусов.
* Для крепления проставки к блоку Moza требуются винты M4 (длиной не менее 8 мм).
*Возможно два варианта крепления педалей к проставкам
1) Используйте гайки М4. Вам потребуется заменить оригинальные винты с потайной головкой M4x8 мм на винты с потайной головкой M4x15 мм.

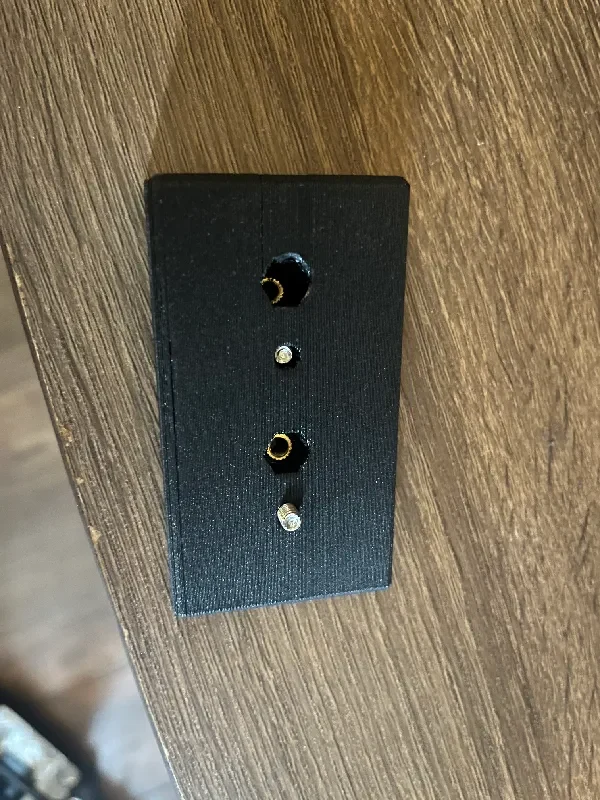

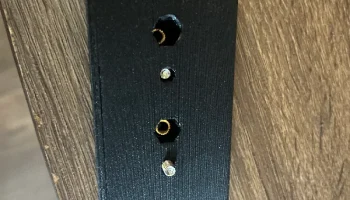

2) Используйте тепловые вставки M4. Я использовал вставки глубиной 4 мм, но вставки глубиной до 6 мм тоже подойдут. Вы можете вставить их сзади. Имеется выемка для фиксации вставки. После вставки прокрутите винт через переднюю и заднюю часть, чтобы удалить остатки расплавленного пластика. Убедитесь, что монтажная поверхность плоская. При необходимости подрежьте ножом для очистки овощей или отшлифуйте. Если вы вставили их криво, вставьте винт на половину глубины спереди, нагрейте сзади, используйте винт для регулировки угла.
* Помните, что длина винта с потайной головкой измеряется от торца до кончика резьбы. Для других винтов длина измеряется от нижней ч��сти головки до кончика. Оригинальные винты M4 для поверхностей педалей имеют общую длину 8 мм, но длину резьбы всего около 6 мм. Это м4х8мм.
Распечатать предложения:
* Положите их на бок, чтобы получить гладкие сопрягаемые поверхности.
* Принт с полями.
* Используйте кубическое заполнение.
* Стенки толщиной не менее 1,6 мм и заполнение 30 % хорошо подходят для моей нити ASA.

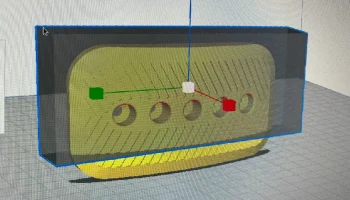

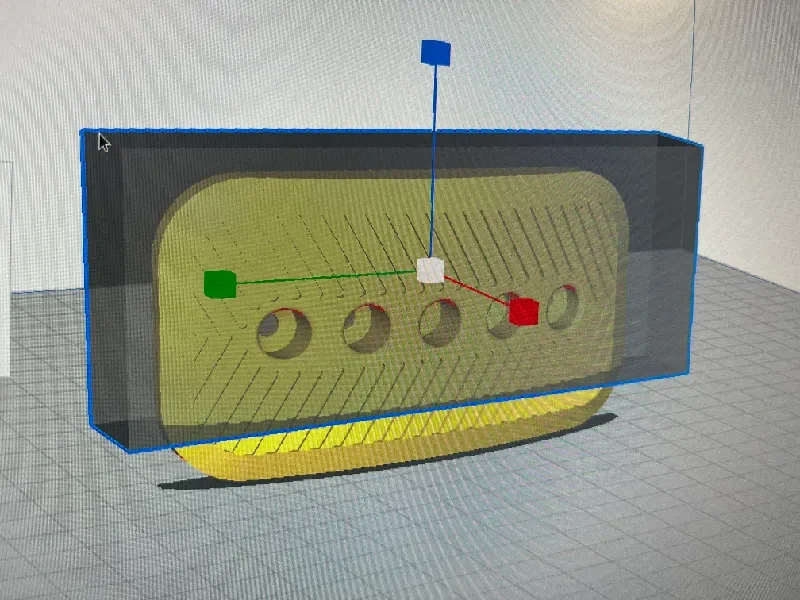

* На поверхностях педалей создайте опоры, соприкасающиеся только с рабочей пластиной, и вставьте блокираторы опор, как показано на рисунке.

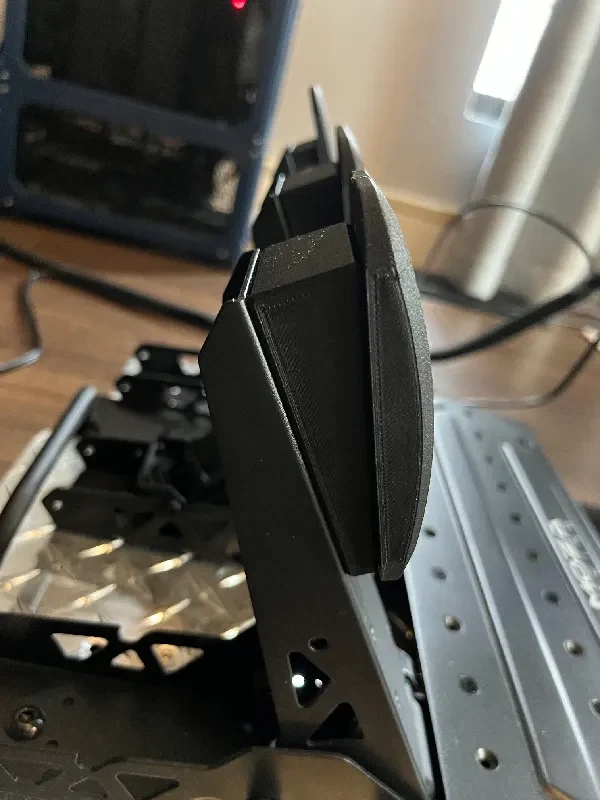

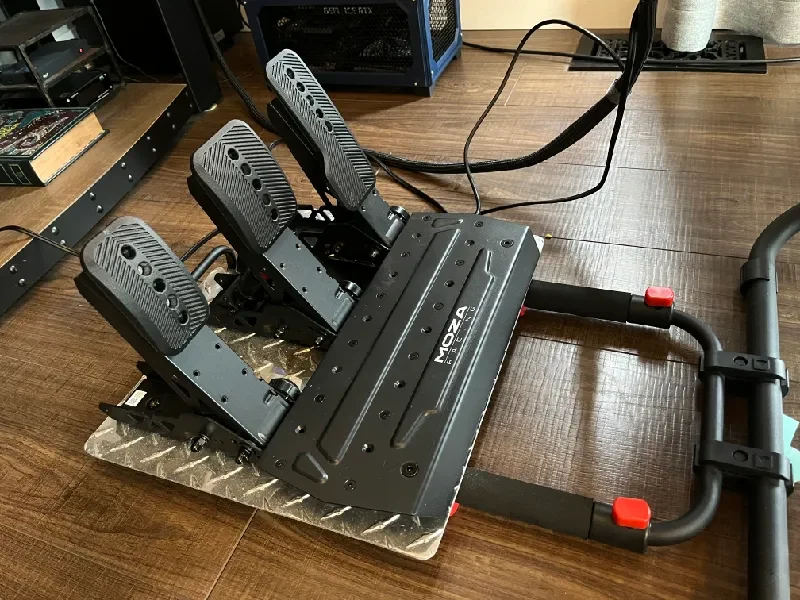

На моей фотографии проставки 12 градусов на тормозе и сцеплении и проставки 6 градусов на акселераторе.
Создано в Onshape:
https://cad.onshape.com/documents/be87d31655fea8a5a41732dd/w/ee10a3df89c00b7034 1607f7/e/c9f0cd9ea03081ef77464c57?renderMode=0&uiState=674b84a642bbac411aa8128a
