4-камерная камера RatRig V-Core
Это камерный корпус для RatRig V-Core 4 (и 3 с открытым модом/корпусом 2.0). Модуль камеры не входит в комплект поставки BambuLab X1 Carbon (его можно приобрести на их веб-сайте). Первоначально я разработал его для самой большой модели — 500, но он должен хорошо подходить и функционировать и на размерах 400 и 300.
Камера поставляется с крошечным разъемом на конце кабеля — отрежьте его и замените набором вилочных разъемов Dupont (2x 2-контактных, чтобы разъемы позже можно было вставить в слот для экструзии 3030). Вам понадобится кабель USB-2, который будет подведен к задней части принтера до самого места, где находится Raspberry Pi. Отрежьте от него разъем «B» и обожмите его набором гнездовых разъемов Dupont. Подключить камеру очень просто, поскольку цвета проводов камеры стандартны для USB: красный и черный — питание, белый и зеленый — данные. Просто подключите 1:1 к обжатым концам USB-кабеля.

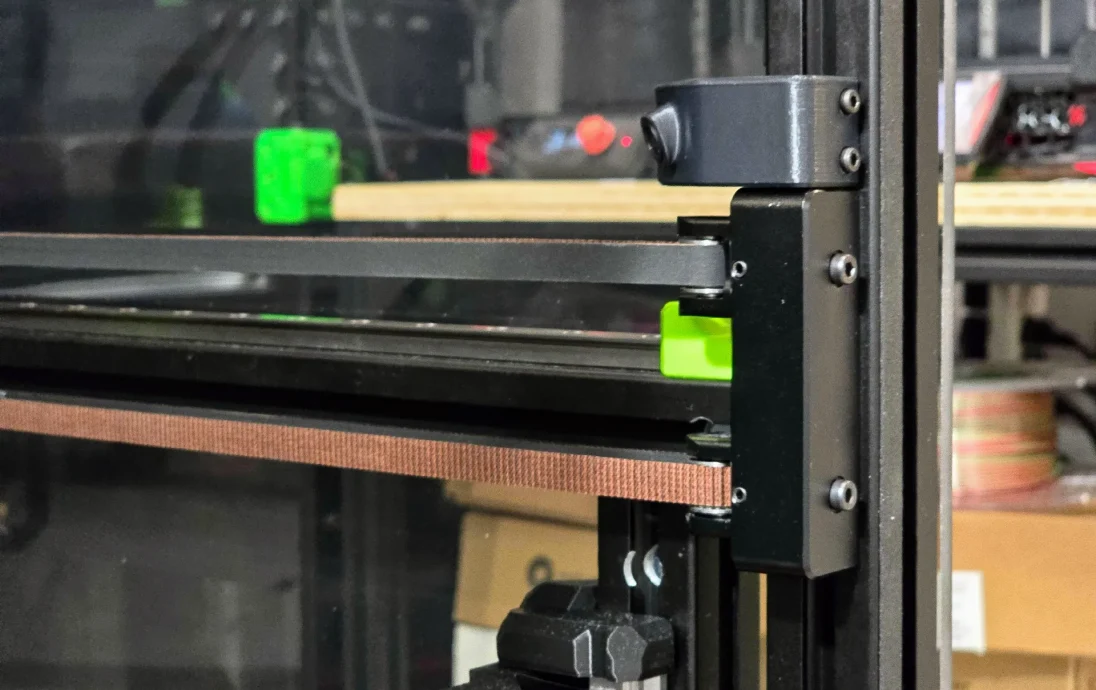

Модуль состоит из двух напечатанных компонентов — кронштейна, который крепится к переднему правому выступу прямо над натяжителем (V-Core 4) с помощью одного болта с головкой под торцевой ключ M6-12 и Т-образной гайки 3030 M6, и модуля корпуса камеры, который удерживает печатную плату камеры с помощью двух оригинальных саморезов из набора BambuLab и прикручивается к кронштейну с помощью 4 винтов с головкой под торцевой ключ M3-6 (2 сбоку могут быть длиннее, если вы из 6 мм, но передняя часть должна быть не длиннее 6 мм (5 или 4 мм тоже под��йдут). В кронштейне используются 4 тепловые вставки, размер RatRig (M3-4,6x4).
Сначала установите кронштейн с помощью комбинации M6x12/T-образной гайки, затем наденьте на него корпус и закрепите его болтами. Вам нужно будет ослабить и поднять магнитный держатель, чтобы передняя дверца принтера вставила корпус на место. После сборки модуля камеры переместите магнитный держатель обратно в исходное положение, чтобы он мог правильно зафиксироваться.

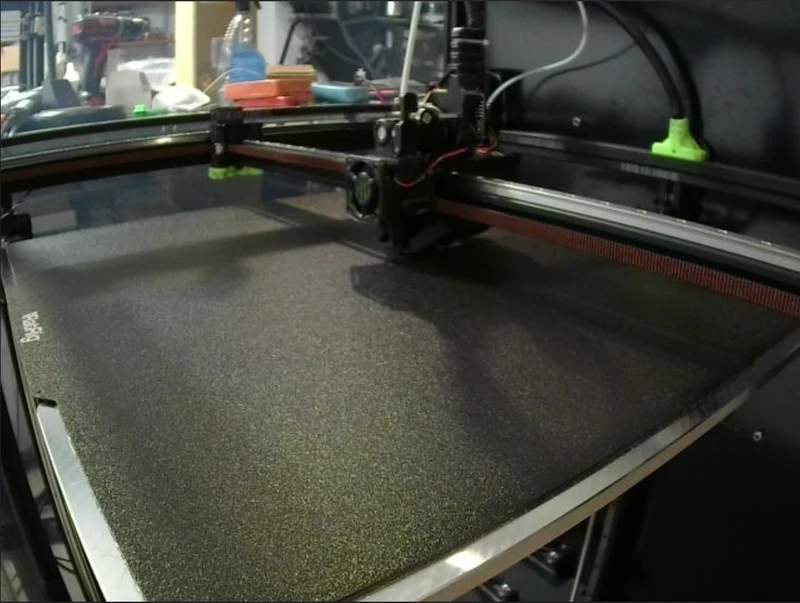

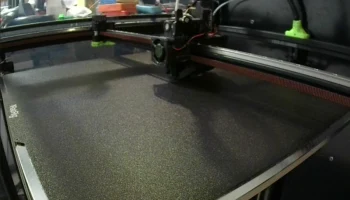

Все, что осталось сделать, это подключить USB-кабель, вставить кабель с разъемами в слот для экструзии 3030 и закрепить с помощью кронштейнов 3030 (таких же, как RatRig обеспечивает крепление других кабелей). Наконец, подключите другой конец кабеля к Pi и убедитесь, что камера добавлена в грот. Конфигурация Crownsnest по умолчанию работает хорошо, я обнаружил, что переключение разрешения на 800x600 и режим камеры-стримера дает лучшие результаты с FPS и качеством изображения.
Примечание при печати корпуса: добавьте небольшую опору под шпильки для болтов камеры.
