Руководство по ограничителю глубины сверления...

Руководство по быстрой настройке глубины сверления

Раньше я не пользовался направляющей глубины сверления и когда-то пожалел об этом. Теперь этому нет оправдания, поскольку они всегда есть у меня вместе с сверлами.

Особенности дизайна:

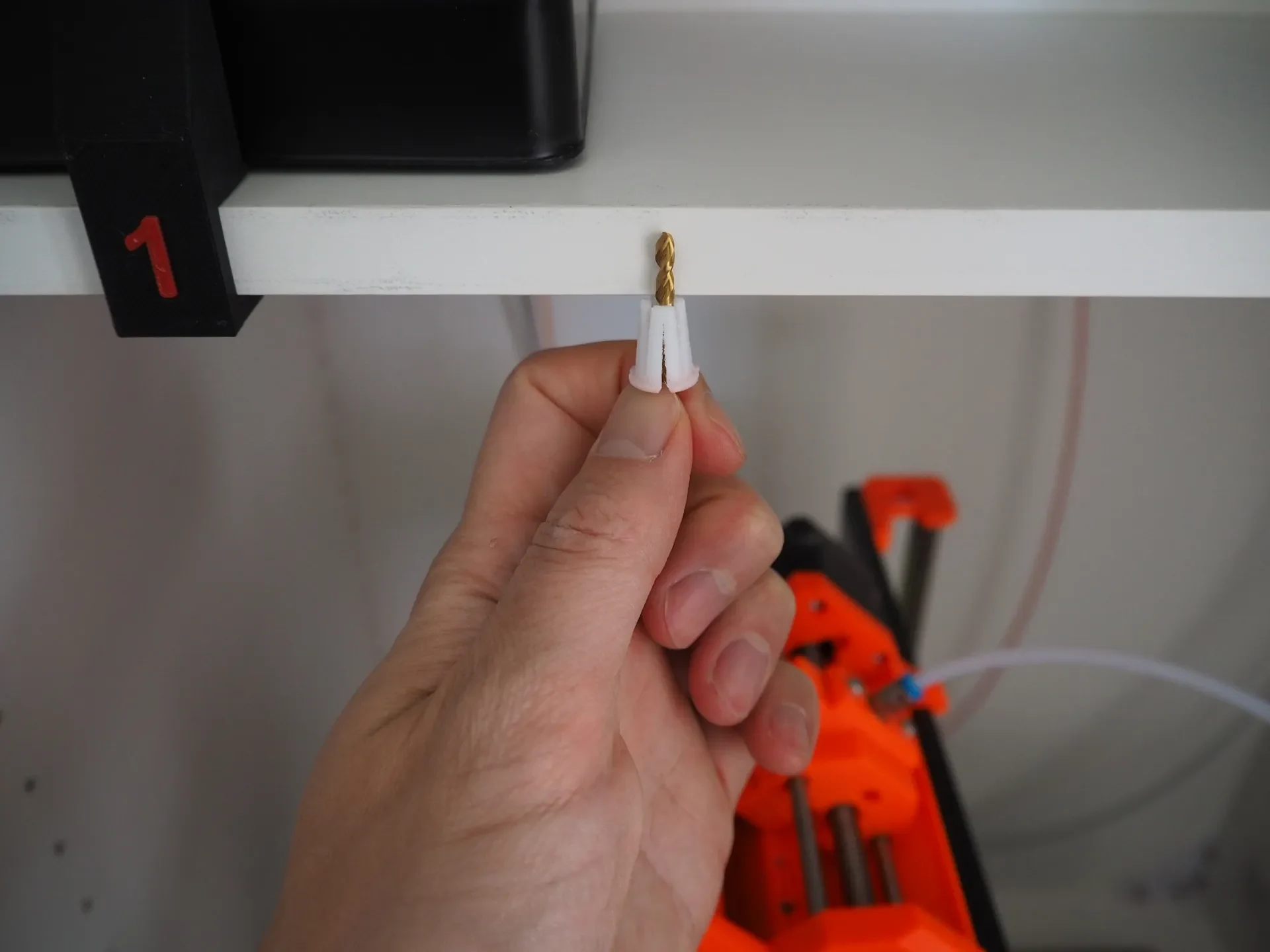

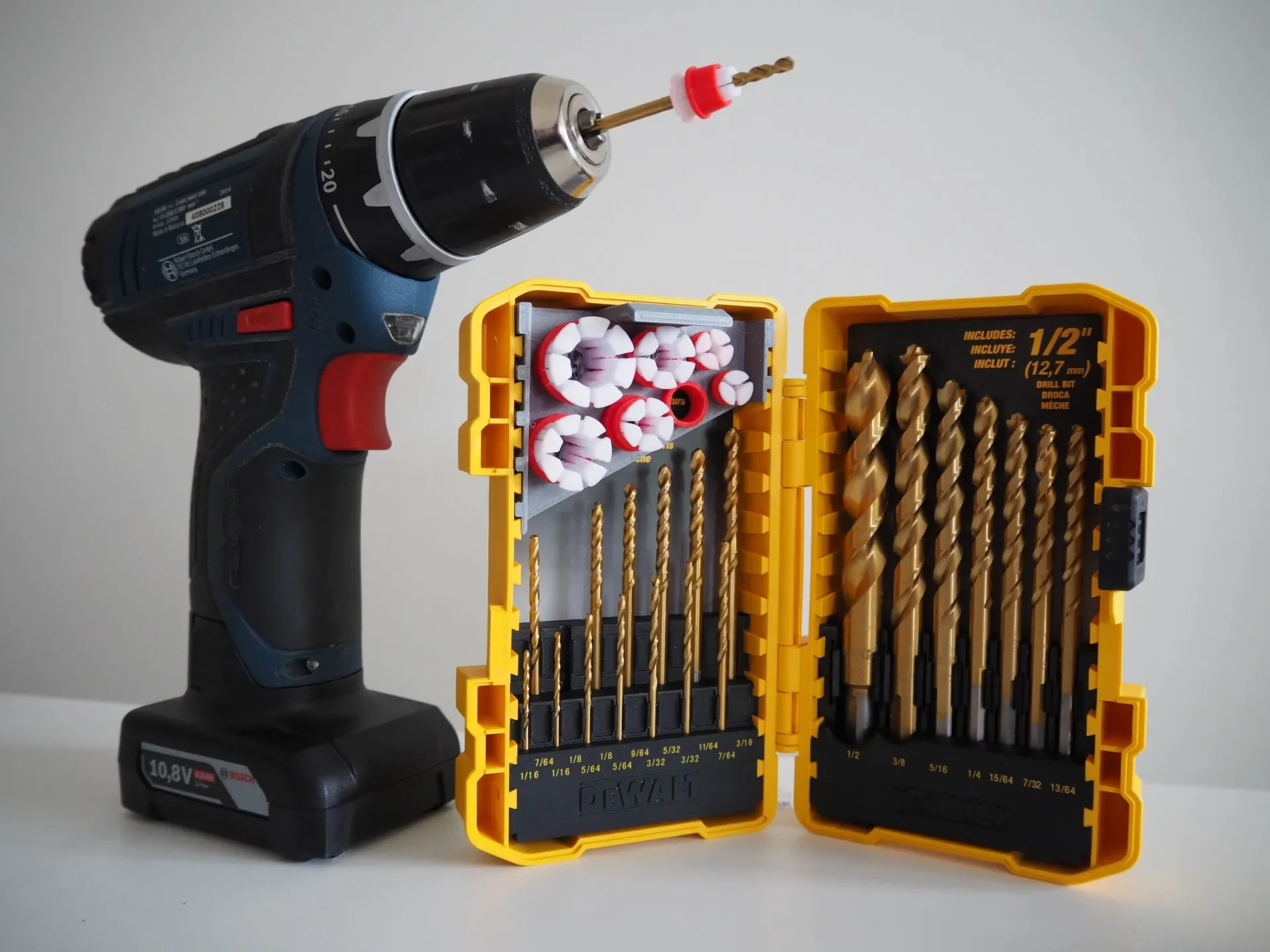

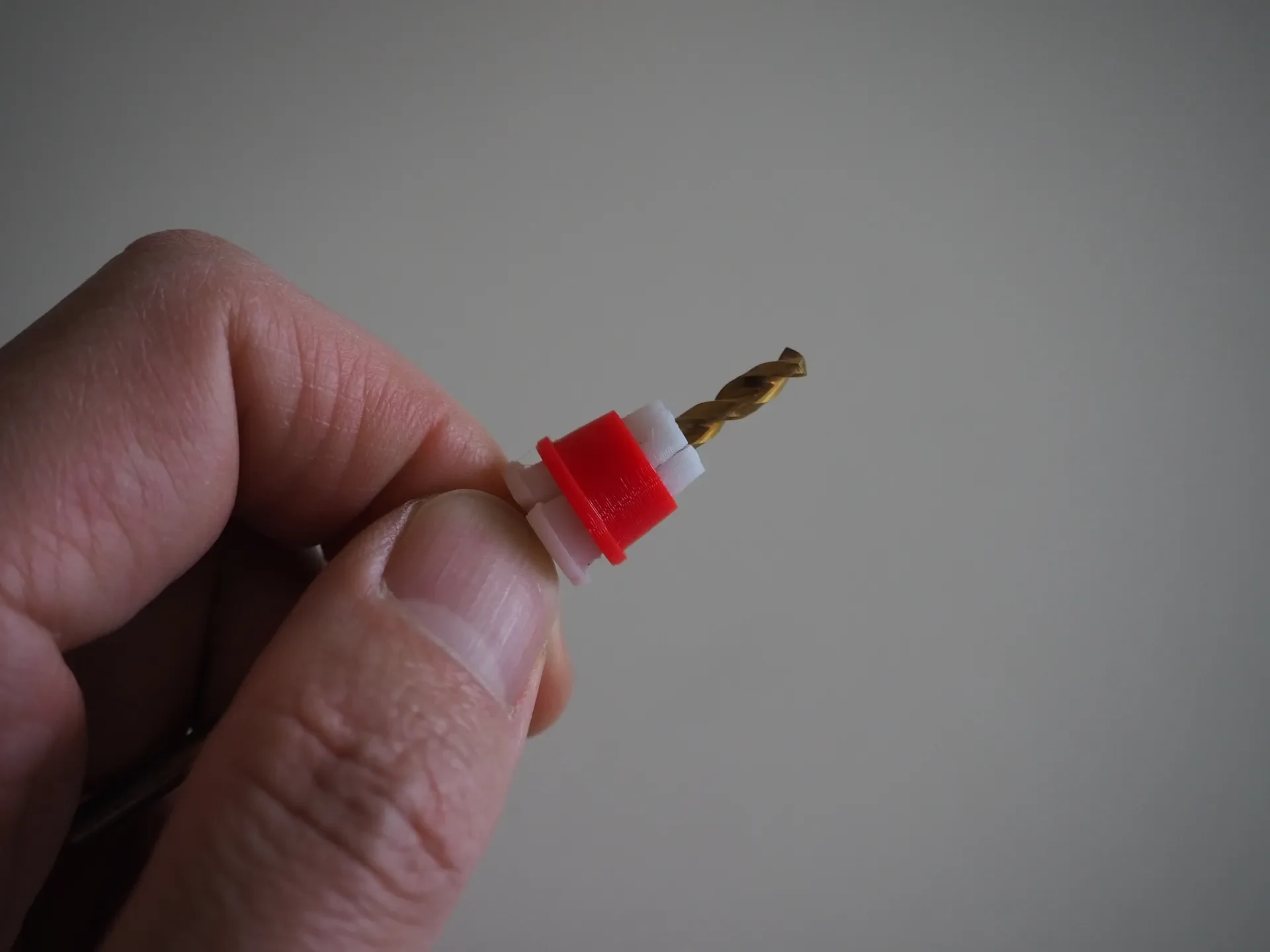

Быстрая настройка. Просто установите расстояние между стопором и наконечником сверла. Затем заклиньте цангу на место втулкой соответствующего размера. Просто, не требуется никаких инструментов.
Никакого колебания. Симметричная конструкция означает, что вес равномерно распределяется вокруг сверла. В отличие от других конструкций, которые удерживаются на месте с помощью металлических гайки и болта, при использовании сверл меньшего размера может возникнуть раскачивание.

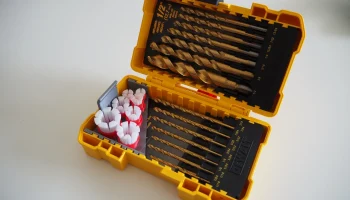

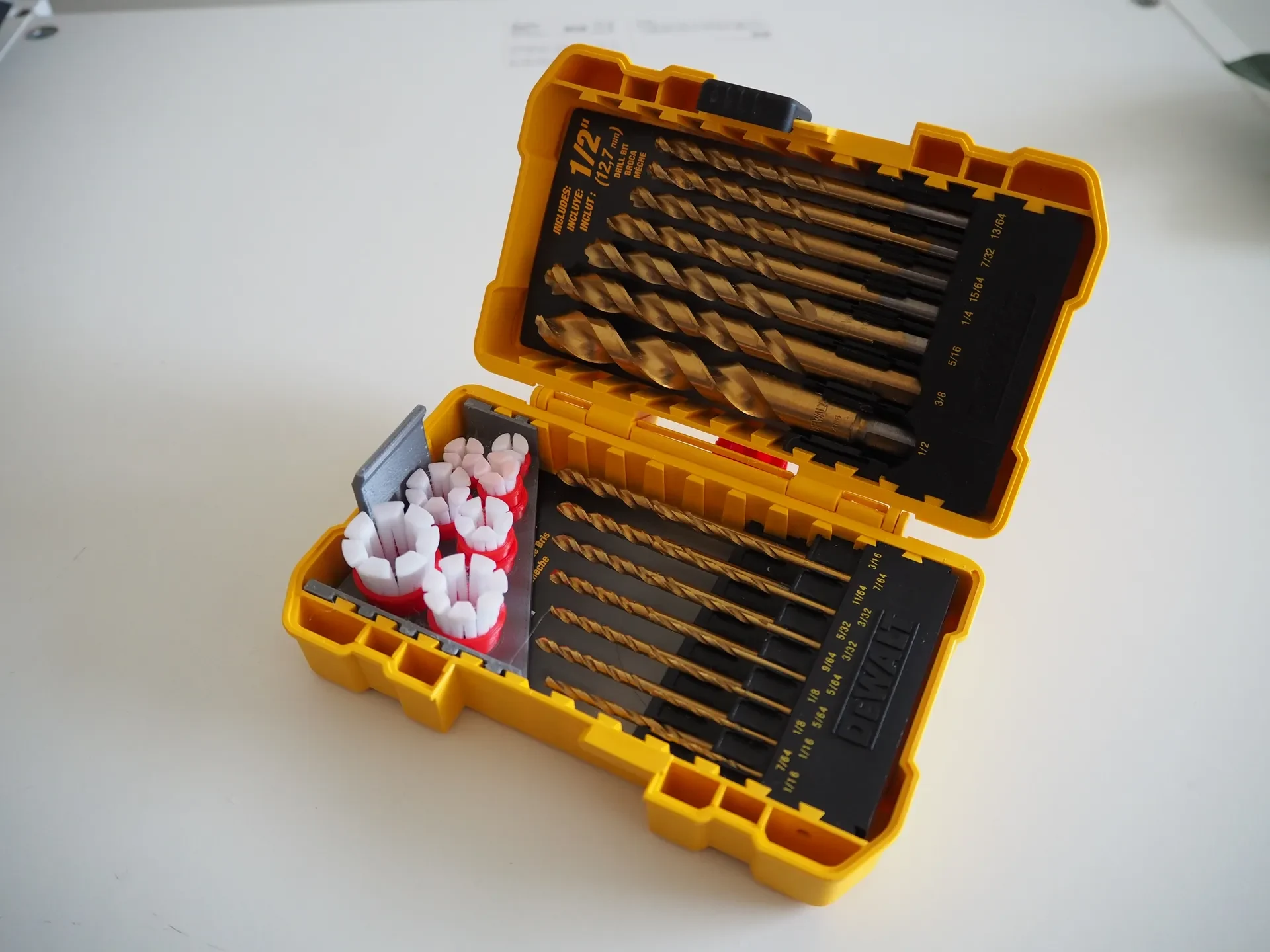

Странно, чт�� у нас в стране используют метрическую систему мер, но в местном строительном магазине продавался этот набор имперских бит, и я купил его, даже не заметив этого.

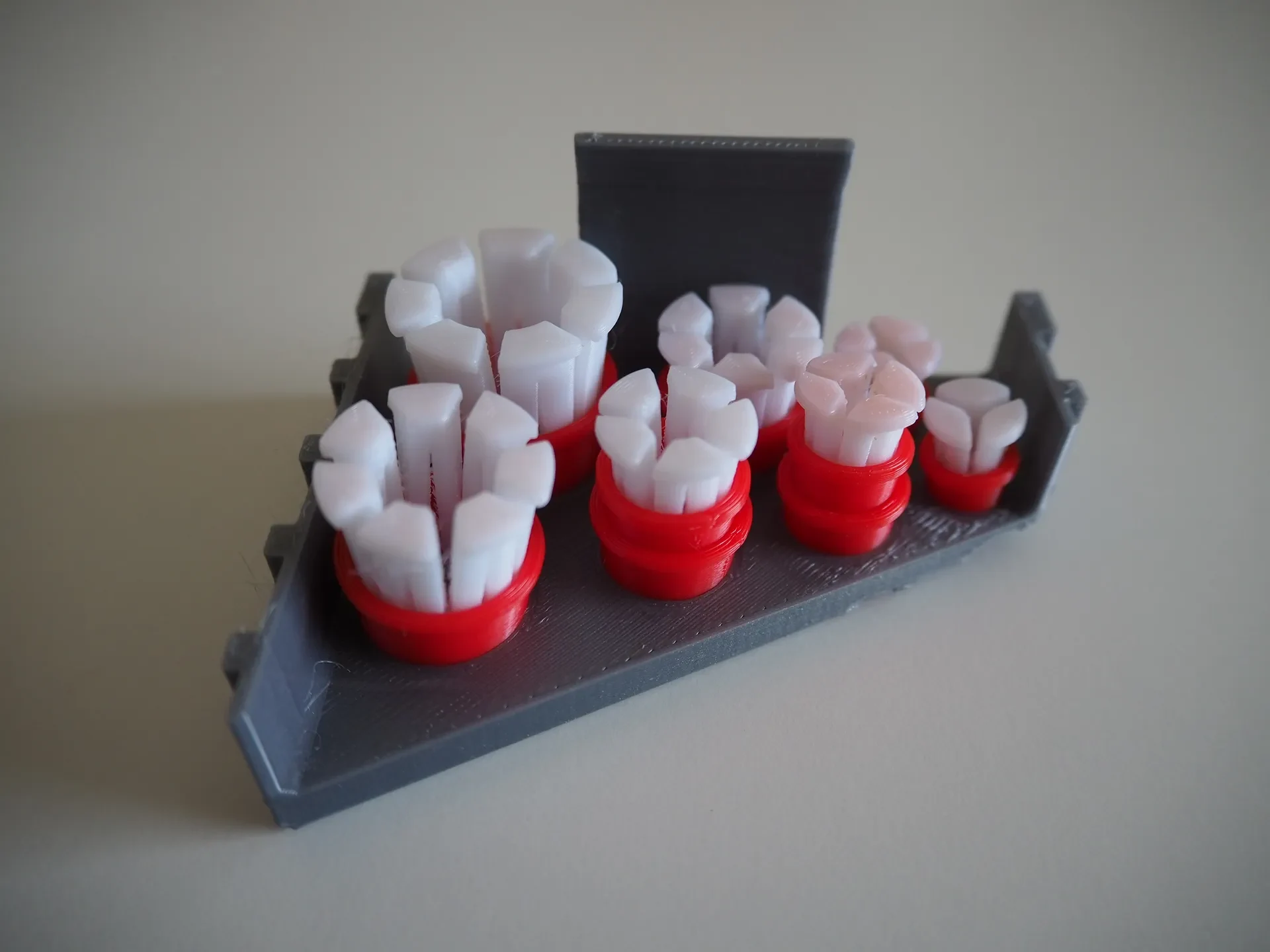

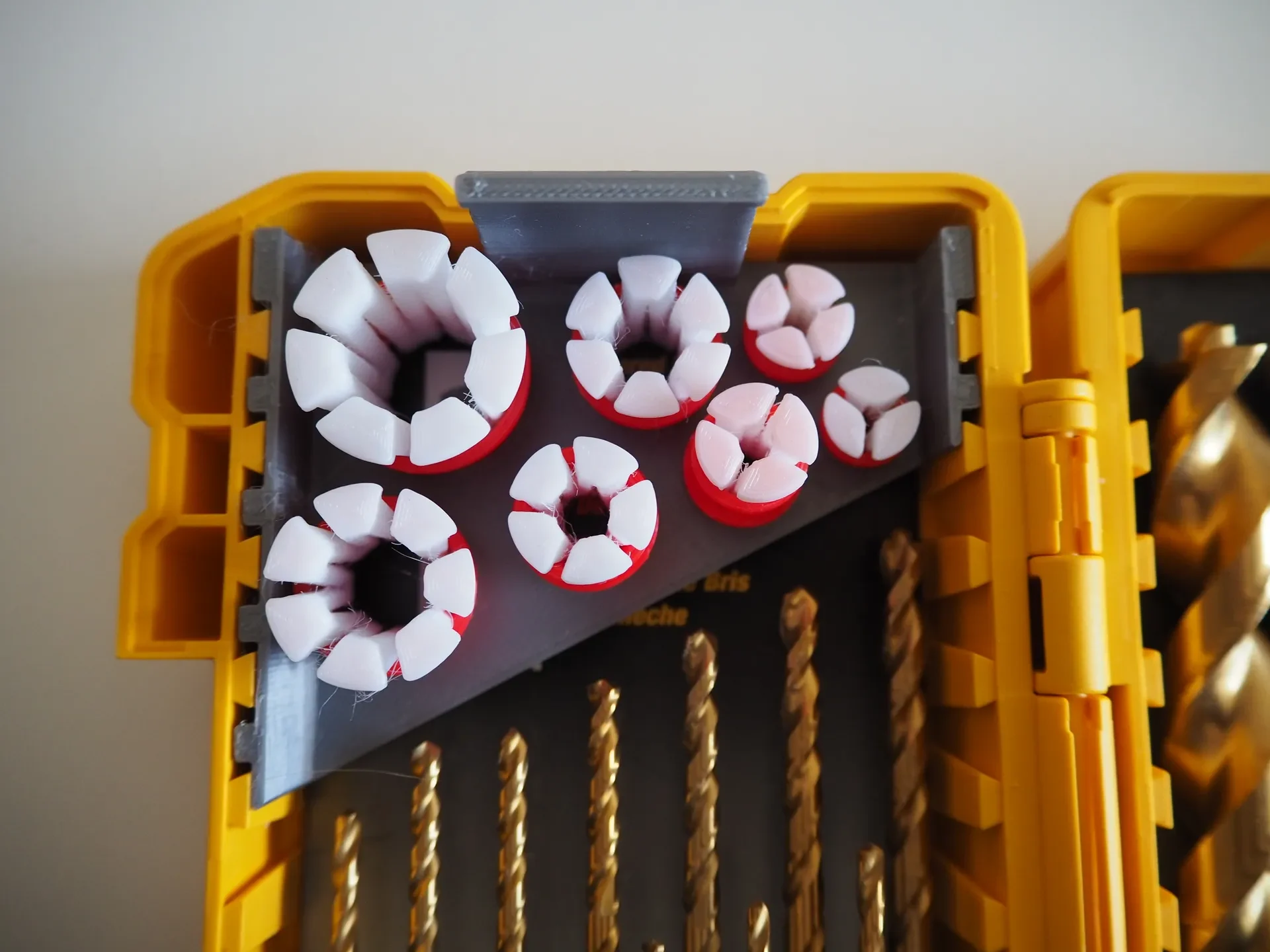

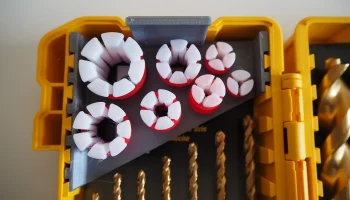

Цанга спроектирована так, чтобы быть немного пружинистой, поэтому вы можете использовать любую, подходящую для используемой насадки. Например, вот что я использую:

Цанга + втулка Биты

2+2 1/16 дюйма (1,59 мм) 5/64 дюйма (1,98 мм)

3+3 3/32(2,18 мм) 7/64 (2,78 мм)

4+4 1/8(3,18 мм) 9/64 (3,58 мм) 5/32 (3,97 мм)

6+5 11/64(4,37 мм) 3/16 (4,76 мм)

6+6 13/64 (5,16 мм) 7/32 (5,56 мм) 15/64 (5,96 мм)

8+7 1/4(6,35 мм)

8+8 5/16(7,94 мм)

10+10 3/8(9,53 мм)

13+13 1/2(12,7 мм)

Примечание:

Для печати рукавов необходимы поля.

Мои направляющие на картинке были напечатаны из ABS.

Проблемы, с которыми столкнулись пользователи:

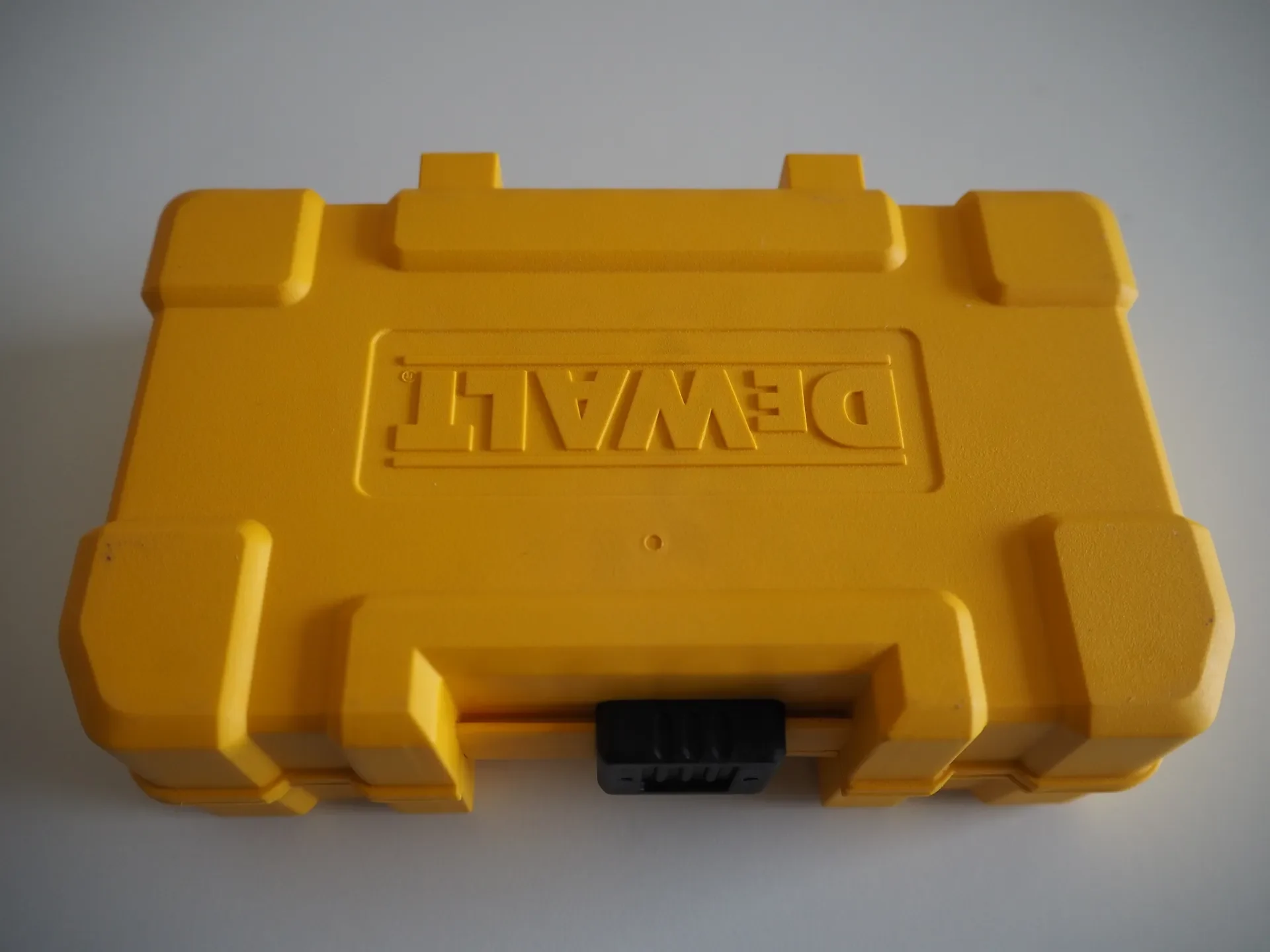

Держатель необходимо подпилить, чтобы он подходил к прозрачным и желтым чехлам DeWalt.

Не работает с перфораторами.

Вы можете посмотреть другие мои отпечатки на https://www.prusaprinters.org/social/76585-highrise-workshop/prints. И не забудьте нажать кнопку «Мне нравится».
