Миниатюрные тиски 2.0 => 100% печать, металлические детал...
Спасибо за все ценные отзывы, которые я получил о своих миниатюрных тисках:
https://www.prusaprinters.org/prints/53471
Эти отзывы помогли мне все больше и больше улучшать дизайн, добавляя дополнительные обновления и модификации, которые упрощают воспроизведение высококачественных результатов печати.
Самая распространенная проблема, о которой я слышал, заключается в том, что сложно достать необходимый винт с шестигранной головкой M6x70. Конечно, особенно в США трудно достать метрические винты. Но и здесь, в Европе, пандемия и продолжающиеся ограничения не позволяют съездить в строительный магазин и купить определенный винт.

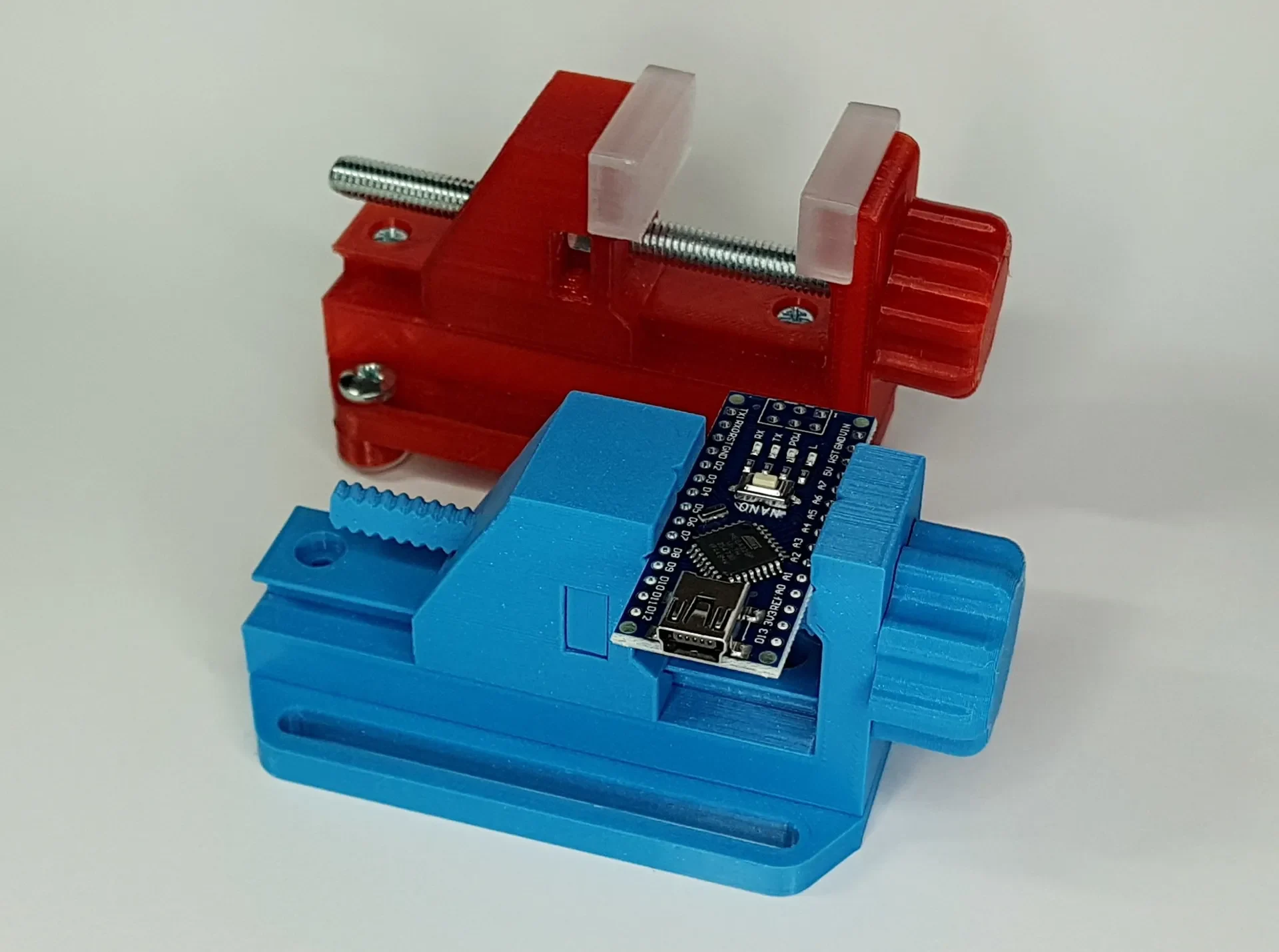

Итак, после некоторых экспериментов с печатными винтами, вот мое решение этой проблемы. Это полностью напечатанный шпиндель и резьбовая вставка. Используйте эти две детали для замены винта M6x70 и гайки M6 в оригиналь��ой конструкции.
Самое лучшее в этой печатной детали: она работает так же хорошо, как и металлический винт. Я попытался затянуть тиски настолько сильно, насколько осмелился бы с помощью металлического винта. Кажется, это не проблема для печатных деталей.
В моей испытательной установке с механической нагрузкой я нагрузил винт нагрузкой 150 кг (около 1,5 кН), что было максимальным значением, которое могла выдержать моя испытательная установка. Винт и резьба на нем все еще в порядке.
Печать:

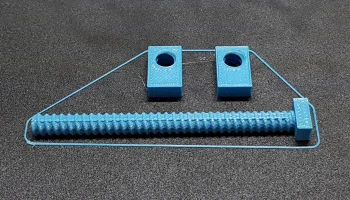

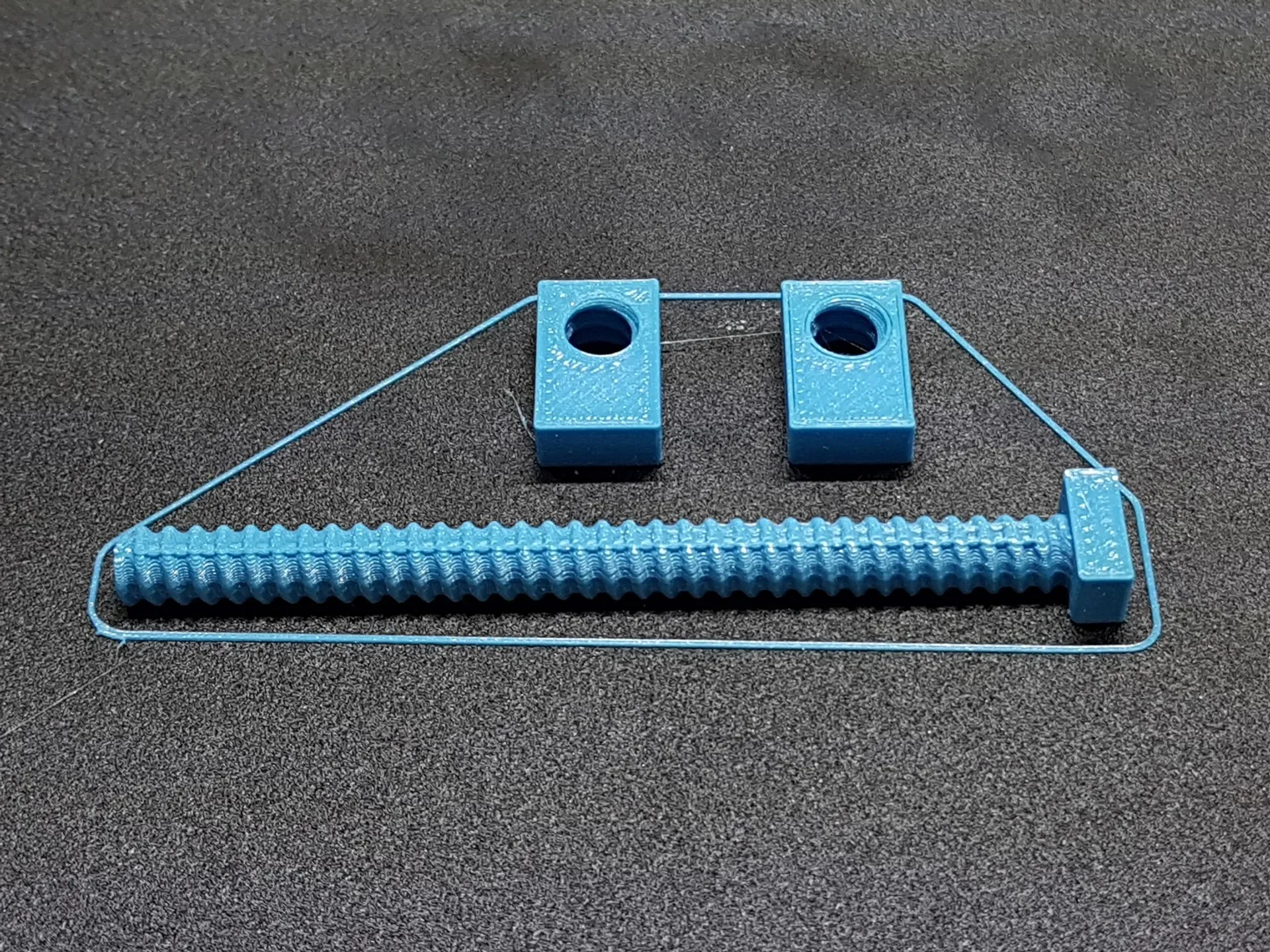

Просто распечатайте все детали в загруженной ориентации. Винт и вставка должны быть напечатаны со 100% заполнением. Ручку можно печатать с заполнением 15%, это не критично.
Материал:
Для винта и в��тавки я настоятельно рекомендую PLA. Он довольно прочный (прочнее, чем PETG), твердый (что позволяет избежать износа поверхности) и становится мягким при относительно низких температурах. Последнее в данном случае является преимуществом, так как ускоряет первоначальную приработку. Пока трение велико, поверхность будет нагреваться, пока вы соединяете детали, что, в свою очередь, поможет сгладить поверхность, пока все не станет плавным. Как только заметного трения больше не будет, прогрева не будет, а значит, и дальнейшего износа не будет.
Сборка:
В зависимости от вашего принтера вы можете заметить, что нить не работает должным образом сразу после печати. Самое приятное то, что он работает очень хорошо уже после двух или трех приработок. Просто закрутите вставку на винт с необходимой силой. Во второй раз он уже будет скользить гораздо лучше. При третьем заходе трений практически не будет.
В остальном сборка проста. Просто используйте винт и вставку так же, как если бы вы использовали металлический винт и гайку с тисками.

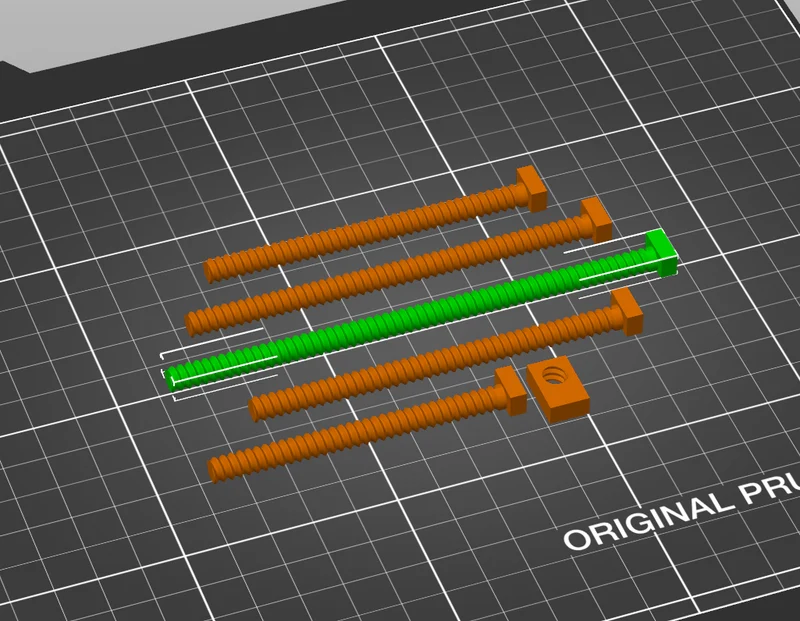

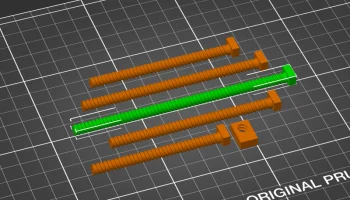

Я рекомендую шпиндель длиной 70 мм, то есть ту часть, в названии которой есть слово «нормальный». Если вам нужно дополнительное открывание банок, выберите шпиндель длиной 75 мм. Я получил несколько запросов на шпиндели еще большей длины, поэтому в этой публикации вы можете найти шпиндели длиной до 120 мм.
Совместимость:
Все части тисков, не включенные в данную публикацию, можно использовать. Единственная деталь, которую необходимо заменить, помимо винта и гайки, — это внешняя часть рукоятки. Это связано с изменением формы головки винта (которая была необходима для печати).
