Чехол для SD-карт Geared с защелкивающимся шарниром и маг...

Эти файлы предназначены только для личного использования. Если вы хотите получить коммерческую лицензию на продажу отпечатков, сделанных по этим рисункам, присоединяйтесь ко мне на Patreon: https://www.patreon.com/kazitoad

Разве вы не ненавидите терять отдельные SD-карты? Теперь вы можете потерять их все сразу с помощью этого крошечного чехла для SD-карт :)

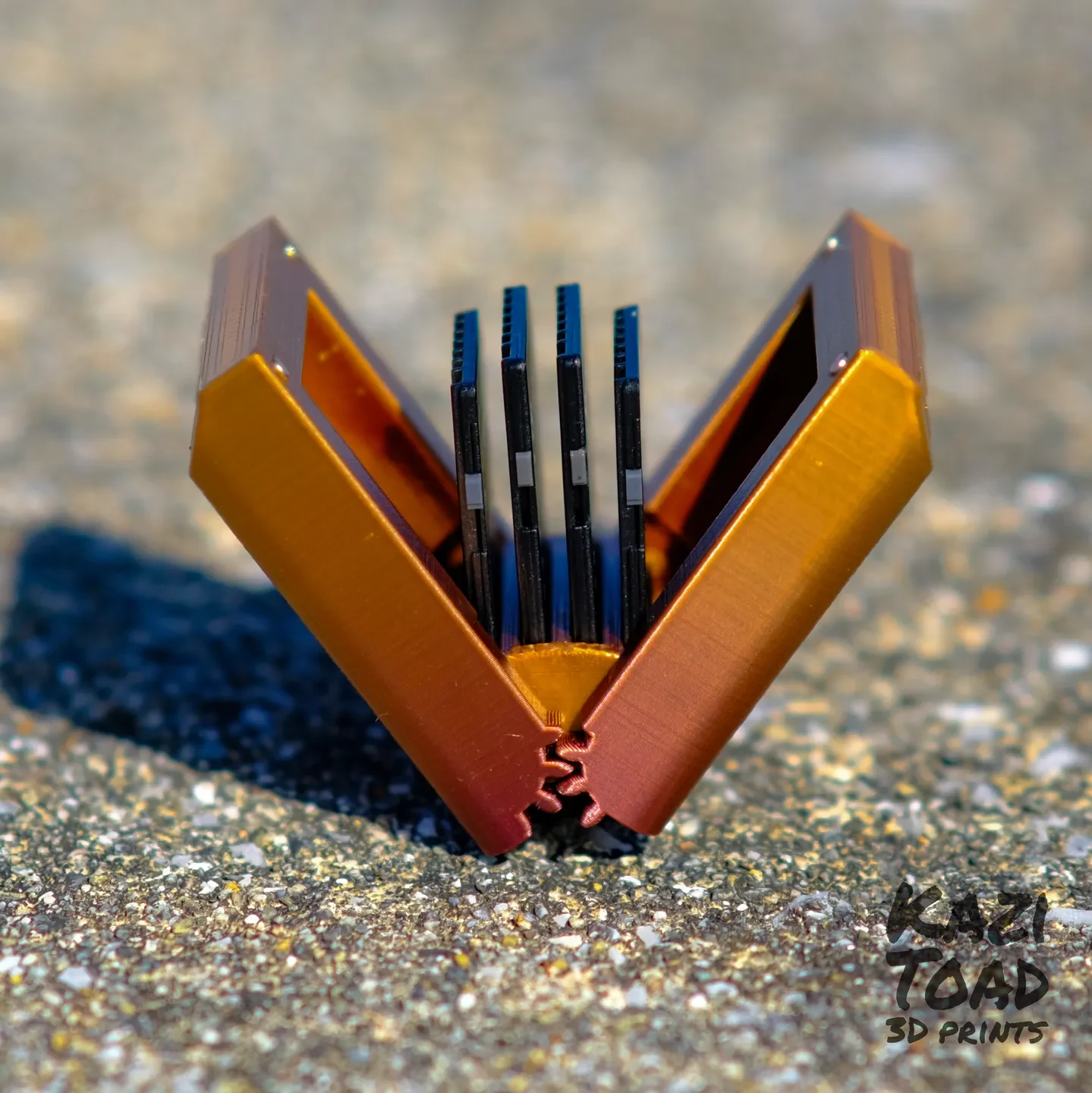

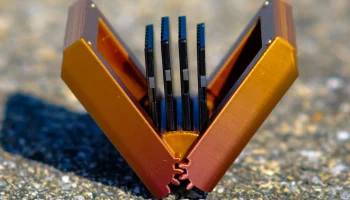

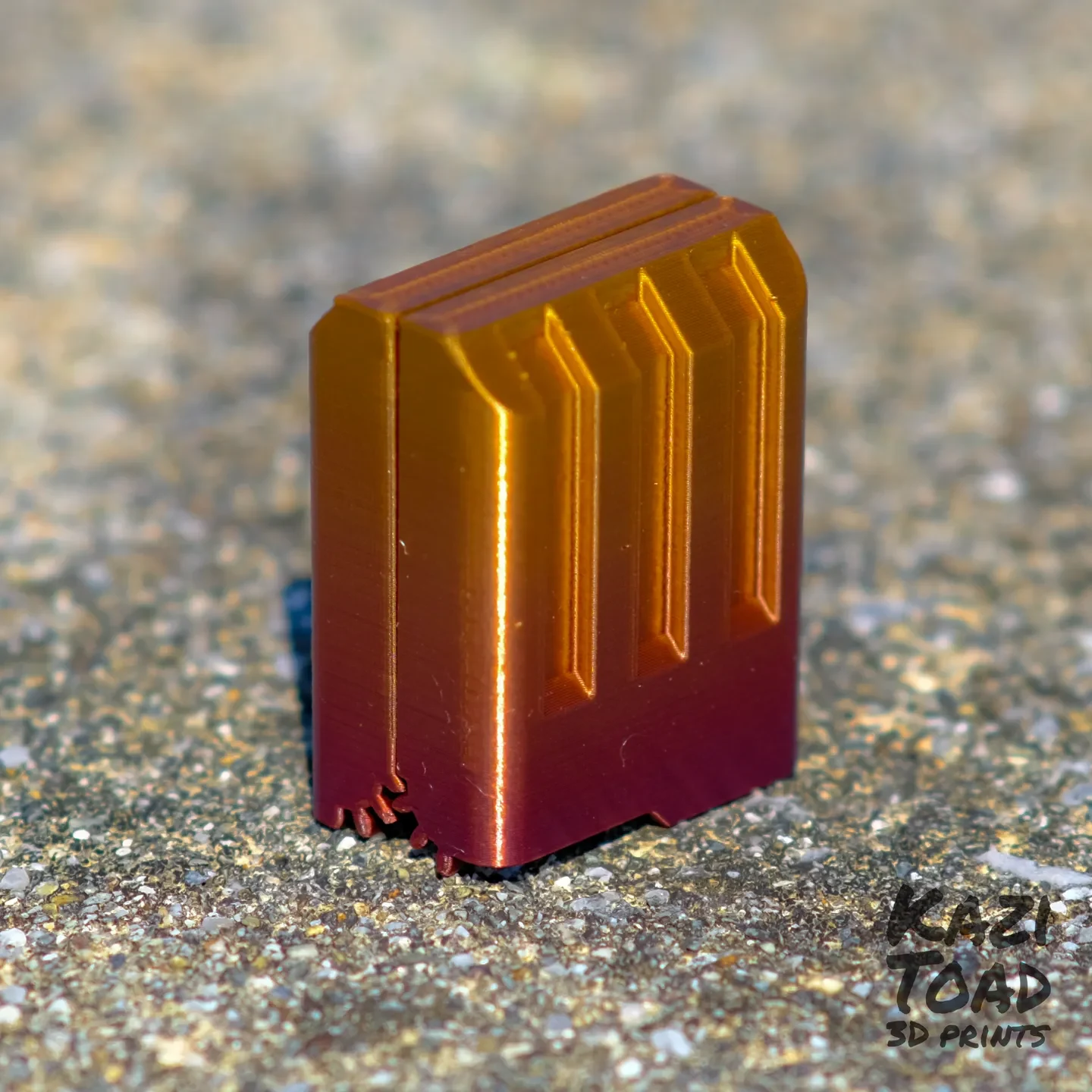

Этот корпус оснащен шарниром с зубчатой передачей, который обеспечивает очень плавное открытие и предназна��ен для фиксации на месте, чтобы избежать использования внешних компонентов. Самое приятное то, что вам не нужна поддержка! Просто расположите «корпус» шестернями вверх, а «основание» отверстиями вверх.

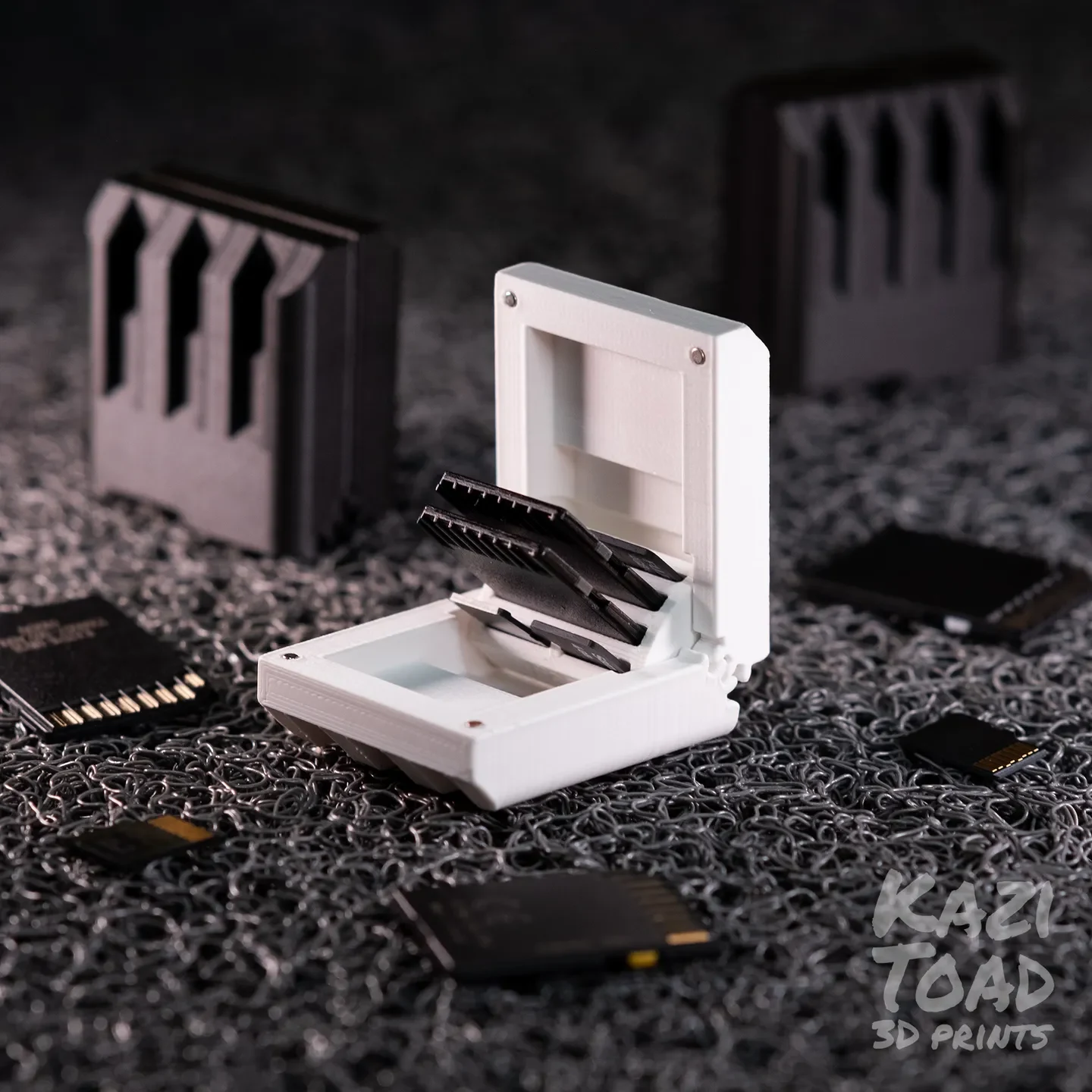

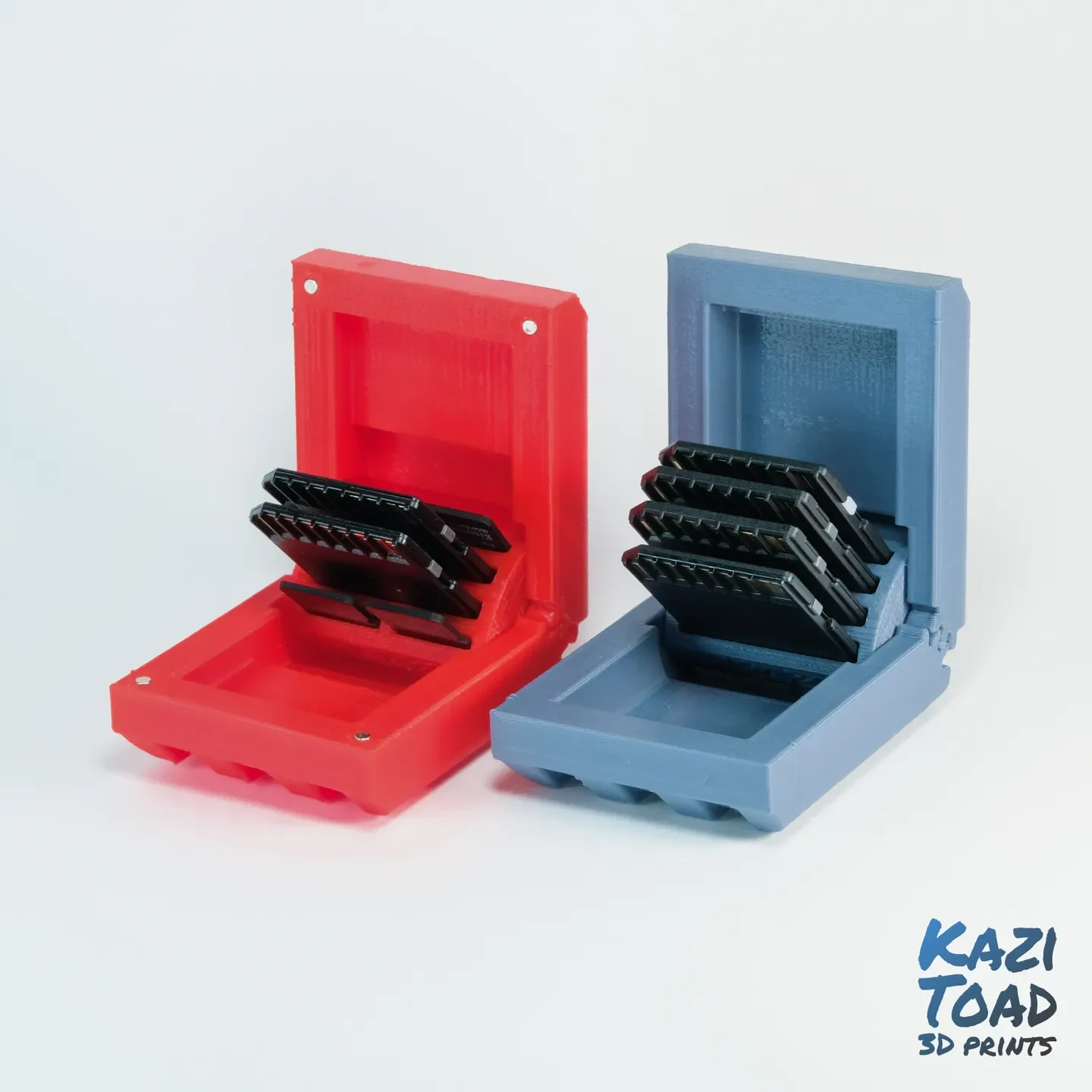

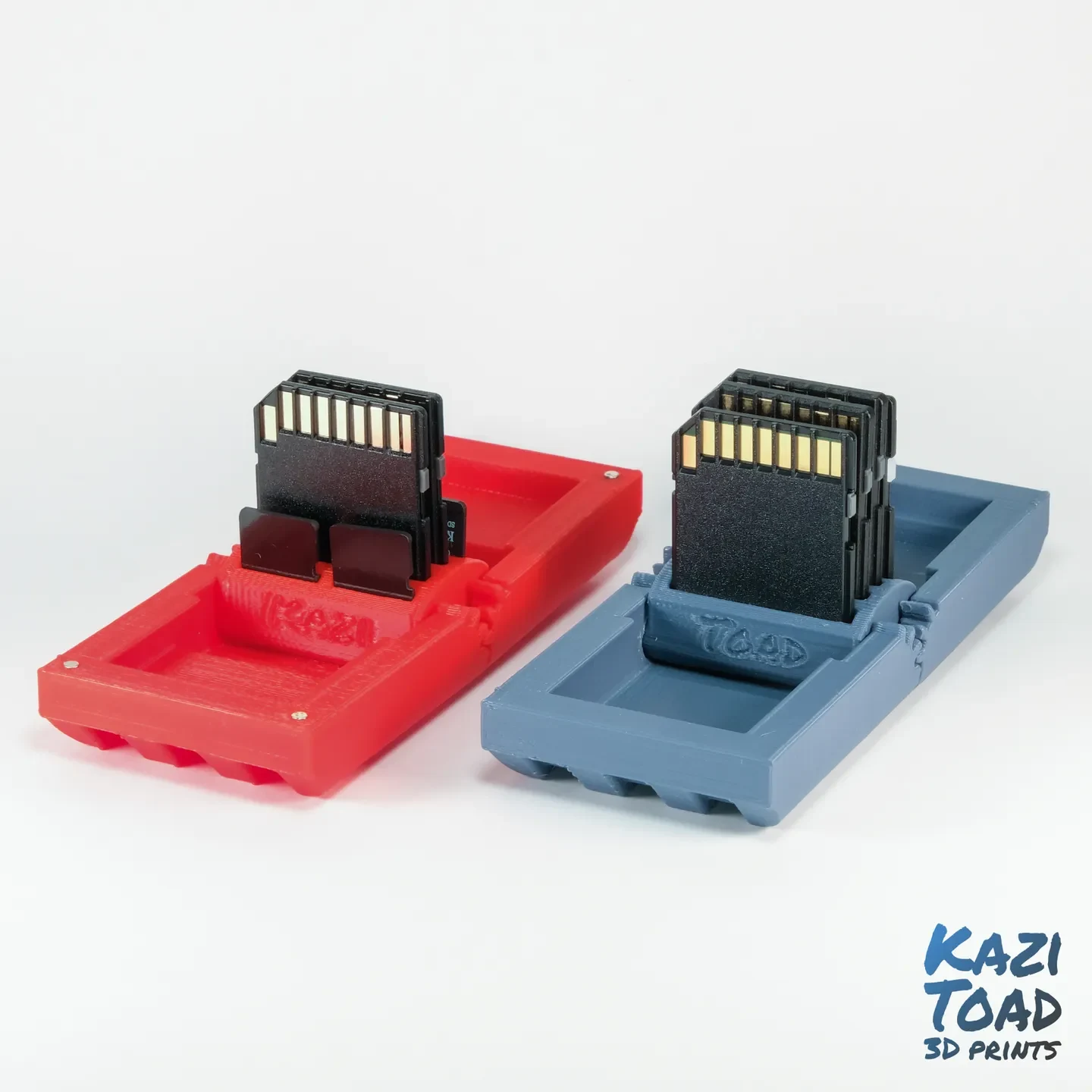

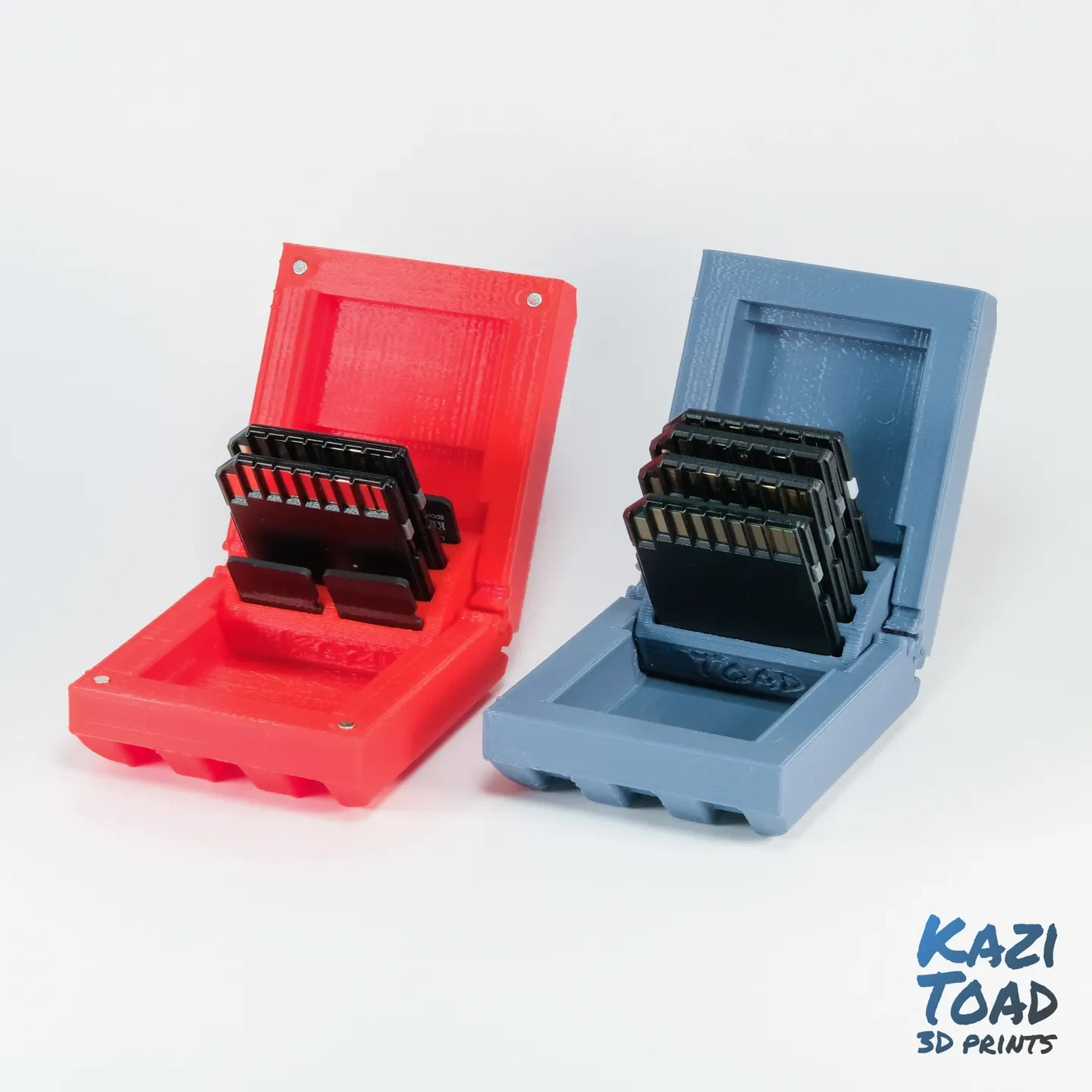

Я предоставляю 4 разные модели чехлов: две модели «4x», вмещающие 4 полноразмерные карты SD (с магнитами и без них), и две «смешанные» модели, вмещающие 2 полноразмерные карты SD и 4 карты micro SD (с магнитами и без них).

Предлагаю вам распечатать варианты с магнитами. Они обеспечивают необходимое усилие, чтобы обеспечить безопасность ваших карт памяти, и дают приятный «щелчок», с которым я не могу перестать играть.

Я привел аналогичный аргумент в отношении игр для Nintendo Switch здесь:
https://cults3d.com/en/3d-model/game/geared-switch-case-with-logo

Распечатать инструкции

Для одного полного футляра для карточек напечатайте 2 «корпуса» и 1 «основа» одной и той же версии. Не используйте базу «4х» со «смешанным» корпусом. Обязательно ориентируйте «корпусную» часть шестернями вверх, это исключит необходимость в поддержке.

Версии «mag» рассчитаны на цилиндрические магниты размером 2 x 5 мм, такие как: www.aliexpress.com/item/1005001586414786.html?spm=a2g0o.search0302.0.0.45d767e0SSAAwN&algo_pvid=ff05b71f-13a2-464d-8858-1ad8c3e884d5&algo_ expid=ff05b71f-13a2-464d-8858-1ad8c3e884d5-2&btsid=0bb0622916164642319101528e6a14&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

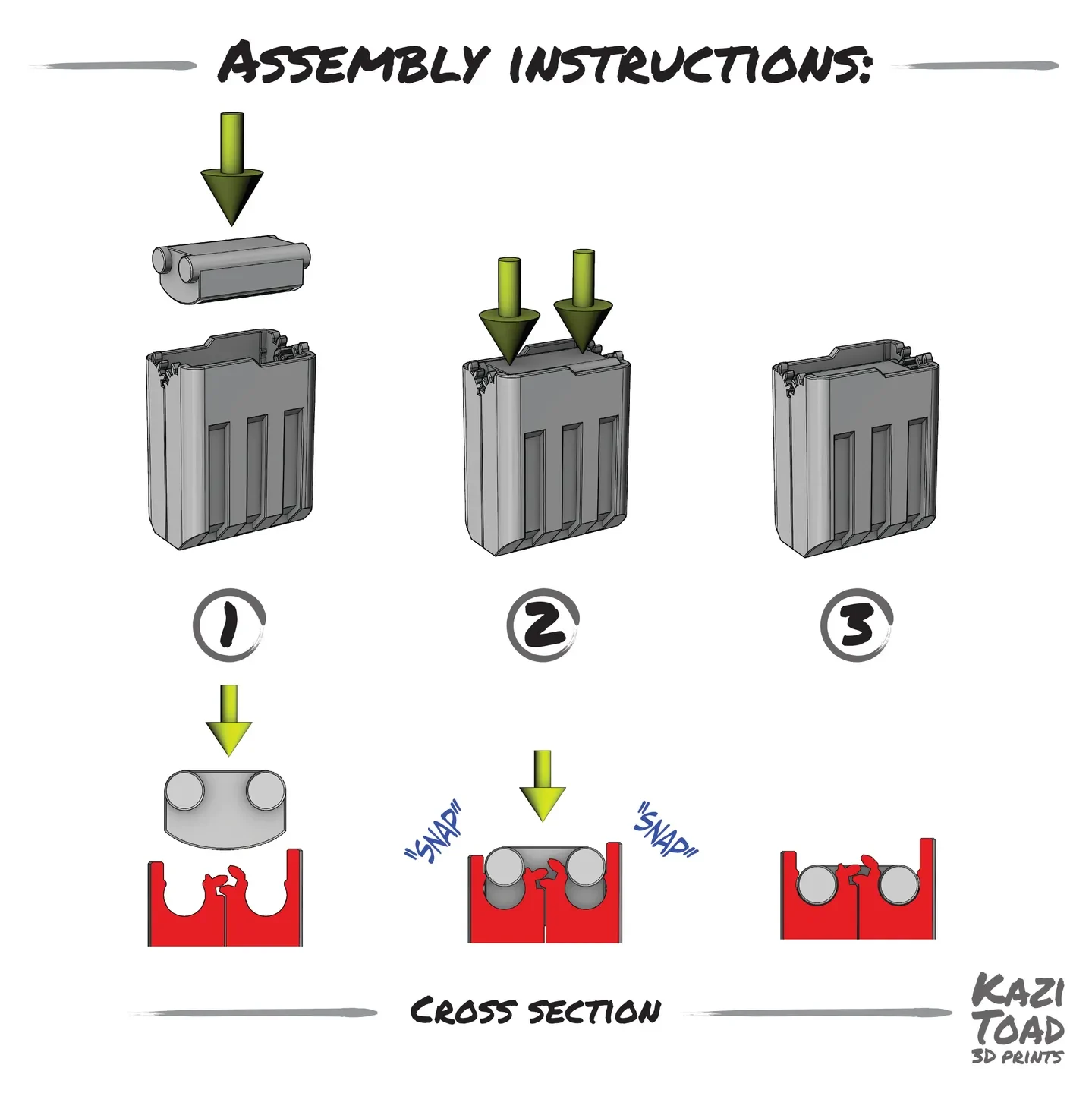

Перед сборкой убедитесь, что шестерни и шарнирные штифты чистые (без прыщиков и пятен), и с помощью сверла диаметром 2 мм (вручную) очистите отверстия, прежде чем приклеивать магниты на место (для магнитной версии). Для сборки следуйте прилагаемой схеме. Прижать основание на место может быть очень сложно, поэтому я предлагаю использовать С-образный зажим и медленно нажимать, пока не услышите, что оно зафиксировалось на месте. Детали спроектированы так, чтобы плотно прилегать друг к другу, чтобы предотвратить покачивание, но если «корпус» не подходит, вы можете немного увеличить его.

Если вы решите собрать детали горизонтально, их будет легче собрать вручную, но есть большая вероятность, что вы сломаете зубья шестерни :/

Я предлагаю печатать PLA с соплом 0,4, высотой слоя 0,15 мм или ниже, заполнением 10 %, без опоры, минимум 3 стены и 5 крыш/полов.

Наслаждайтесь и дайте мне знать, что вы думаете :)
