Складная коробка для колец с магнитной застежкой...

Когда я искал модель коробки для колец, дизайн KodyPhelps выделялся среди других. Он одновременно простой и элегантный, с умным механизмом складывания. Очевидно, что на разработку дизайна было потрачено много мыслей и усилий; допуски идеальны, а тот факт, что движущиеся части можно напечатать на месте, без опор, впечатляет.

Кольцо, которое у нас было, не совсем вписывалось в первоначальный дизайн; Пока модель модифицировали для кольца, в нее было внесено довольно много дополнительных изменений, поэтому я решил опубликовать ремикс… однако заслуга оригинальной концепции полностью принадлежит KodyPhelps.

Особенности дизайна:
Дополнительное пространство для установки более высоких и толстых колец.
Магниты, чтобы держать коробку закрытой
Закругленные углы и края
Выемка под палец на конце для облегчения открытия коробки.
Никаких опор не требуется

Кольцевая прорезь потребовала нескольких итераций для достижения правильной посадки и фиксации (из-за неправильной формы). Вместо печати всей коробки каждый раз держатель кольца был изолирован от коробки, чтобы можно было за 4 минуты быстро распечатать только держатель кольца. Когда я был удовлетворен, я просто экспортировал коробку и держатель кольца в один файл STL для окончательной печати. Чтобы упростить настройку гнезда для кольца, в экспортированном файле STEP держатель кольца также содержится в качестве изолированного объекта. Существует также отдельный файл STEP для пустого держателя (без прорези для кольца) на случай, если вы захотите с самого начала спроектировать свой собственный паз или использовать держатель для чего-то другого (например, для сережек).

Инструкции по сборке:

Шаг 1. Сняв коробку с листа для печати, несколько раз переместите кольцевой держатель вперед и назад, пока он не начнет двигаться плавно.

Шаг 2. Поверните держатель кольца до упора в основание, затем несколько раз переместите шарнир коробки вперед и назад, пока он не начнет плавно переходить от полностью открытого положения к полностью закрытому.

Шаг 3. Вставьте 4 магнита; теперь их легче добавить, прежде чем добавлять рычаг (пока ящик еще можно полностью открыть). Магниты легко вдавливаются в пазы, но их бывает сложно запустить (из-за небольшого размера и скользкой поверхности); маленькие плоскогубцы могут оказаться полезными.

ВАЖНО: Я не включил приспособление для легкого снятия магнитов, поэтому проверьте правильную полярность 4 магнитов, прежде чем вставлять их в гнезда. Магниты на крышке коробки должны притягиваться к магнитам на дне коробки.

Шаг 4. Прикрепите рычаг. Сначала вставьте выступы, обращенные наружу, в отверстия на крышке, затем вставьте выступы, обращенные внутрь, в отверстия на держателе колец.

Требуемые детали:
4 х 6х2 мм круглые магниты. Я использовал эти магниты с Amazon: Магниты на холодильник размером 6x2 мм.
Печать Примечания:
Печать с высотой слоя 0,15 мм (или меньше), структурная, заполнение 15%.
Ни одна из частей не требует опор.
Я без проблем распечатал эту модель как из PETG, так и из PLA.
НЕ ИСПОЛЬЗУЙТЕ предоставленный файл .bgcode (всегда нарезайте собственные файлы для вашего конкретного принтера, нити накаливания, среды и т. д.). Файлы были включены только для справки о приблизительном времени печати.
Разные примечания/комментарии:

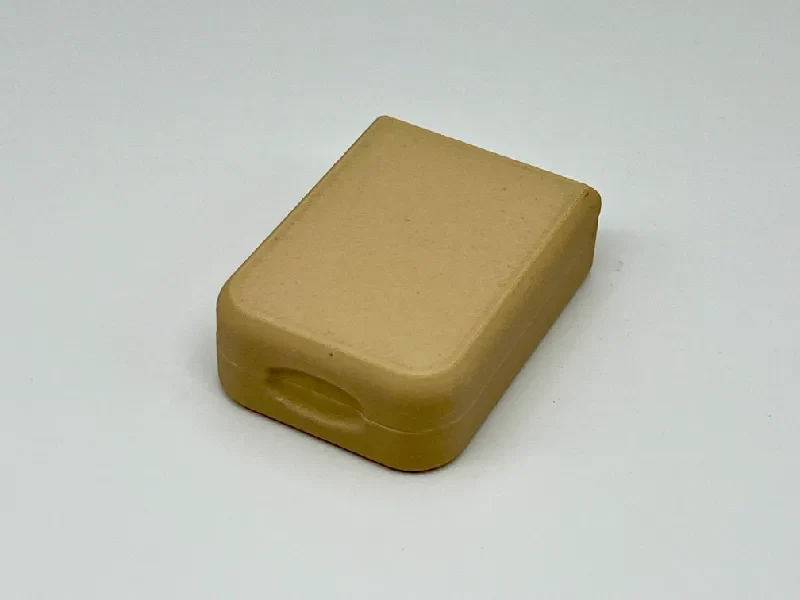

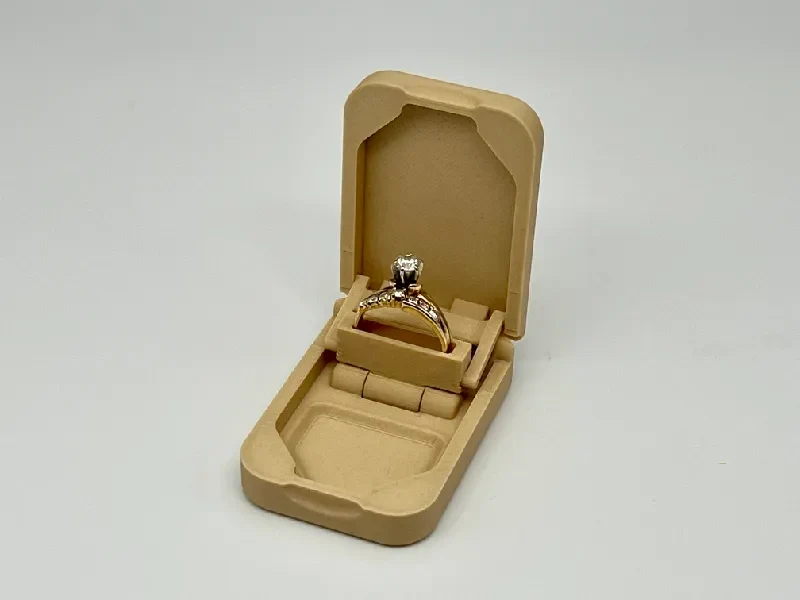

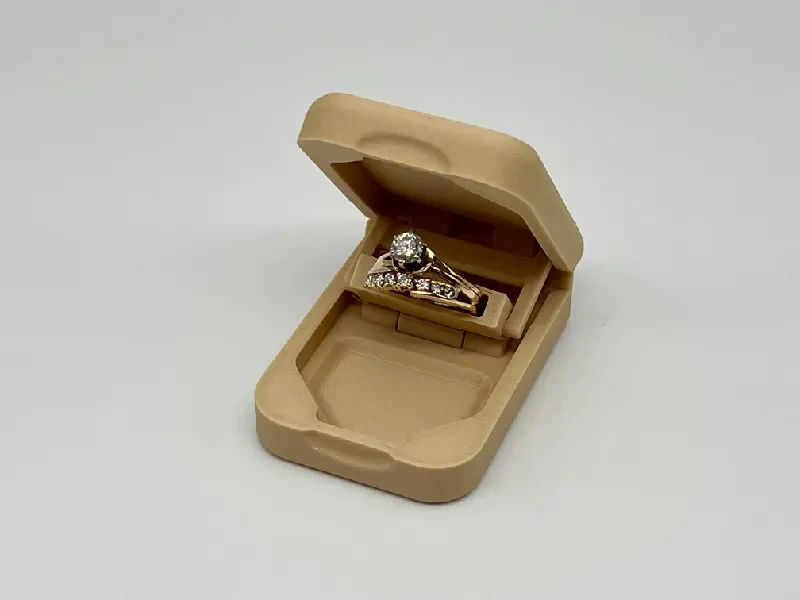

Коробка, показанная на фотографиях, была напечатана с использованием Prusament Woodfill.
Из-за увеличенной длины коробка для колец не поместится в чехол для переноски, который входил в комплект оригинальной модели от KodyPhelps.
