Открытый токарный станок V1

Обновления

23.10.2024: Загружены файлы основной базы и грифа.

29.10.2024: Загружен файл STEP и файлы инструментов, добавлена (большая часть) спецификация со ссылками.

12.10.2024: Загружено руководство по сборке основного корпуса, заменено:
-сзади справа внизу, добавлен небольшой ободок для резьбовых вставок
— станина слева внизу, добавлена возможность лучше закрепить соединительные гайки передней бабки
— внизу сзади слева, добавлен небольшой ободок для резьбовых вставок
-приклеить проставку, добавил отверстие, которое должно было там быть
— загружена «специальная полувставка», резьбовая вставка специально для правой нижней части корпуса потенциометра

**Детали, напечатанные до этой даты, все еще работают, за исключением клеевой прокладки**

ДОКУМЕНТ ПО ПОСТАВК�� ЗАПЧАСТЕЙ (выполнено на 90 %):
https://docs.google.com/document/d/1R_BDKDOh9Rerl6iLMlbkM8yhbjUIDVkg0Ww5D5unsyc/edit?usp=sharing

Руководства по сборке:
Основная часть/база: https://docs.google.com/document/d/1QNEVx6yvjnJLP0sRS6cpBE0vMcSLvABnK0ZUunaddb8/edit?usp=sharing

(отказ от ответственности) точение большого диска на самом деле не является предполагаемым использованием токарного станка и на самом деле было просто испытанием на пытку, инструмент зацеплялся и просто останавливал двигатель, но с двигателем большего размера это могло быть очень опасно. Этот токарный станок предназначен для обработки деталей диаметром менее 10 мм.

Также НЕ ИСПОЛЬЗУЙТЕ ПЕРЧАТКИ.

Что касается темы «не следует использовать ручные инструменты для металлических деталей», то это не новая концепция, и мелкие детали обрабатывались таким образом на протяжении веков, а некоторые до сих пор так делают. Sherline продает подставки под этот тип оснастки для своих токарных станков. Я понимаю проблемы безопасности, но мотор здесь крошечный, 1000 об/мин и взят от принтера. Даже на большой заготовке, смещенной от центра, с гигантскими насечками для захвата инструмента я никогда не чувствовал никакой заметной силы, потому что двигатель слишком мал. Когда инструмент зацепился, двигатель просто заглох. При этом, если вы рассматриваете этот проект, не делайте ничего глупого, например, не устанавливайте на него двигатель беговой дорожки. Примите тот факт, что это будет немного медленно ради вашей безопасности.

Немного полезной информации о более серьезных поворотах:

https://sherline.com/wp-content/uploads/2015/09/gravers.pdf?srsltid=AfmBOorDXRdacZ5UO1EG9wqErR90DZ6Ee86LoJqJ55zjTkErSSOD5IvN

Основные сокращения:

https://youtu.be/gK-5s5jAg0c?si=RDDglpCMbMSkIXZC
https://youtu.be/gCb_ZHGb9ws?si=0E6zUO8Gu4-_XFFB

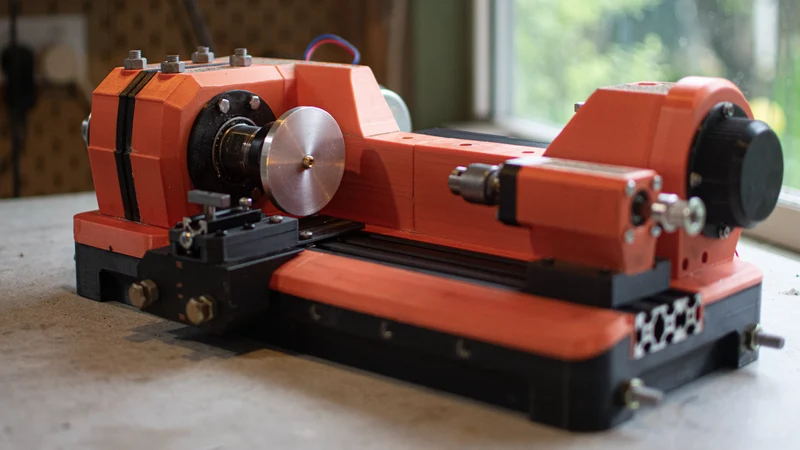

Печатный токарный станок был моей целью в течение некоторого времени. Я всегда видел место для дешевого токарного станка своими руками, который каждый мог бы сделать, сохраняя при этом достойную полезность.

Open Lathe — мой ответ на этот вопрос. Печатная оболочка, наполненная бетоном, стоимостью 100-150 австралийских долларов (66-100 долларов США). ВКЛЮЧАЯ базовые инструменты, открытый токарный станок — это очень открытый способ окунуться в базовую обработку.

Несмотря на свой размер, он не использует много нити! Весь токарный станок изготовлен из менее 1 кг PLA, что для чего-то длиной 44 см не так уж и плохо. Ключом к этому и его прочности является бетон, которым он заполнен, обеспечивающий столь необходимую жесткость и гашение вибрации, которых просто нет у пластика.

Видео:

В ближайшие недели я собираюсь отказаться от письменного руководства по этому вопросу, а не полагаться на видеоруководство, которое на самом деле не передает большую часть информации.

Этот туртурный тест вселил во меня большую уверенность в машине. 70-миллиметровую или 8-миллиметровую алюминиевую заготовку я (очень) плохо вырезал ножовкой, перекошенной как минимум на 5 мм, если что-то и собиралось разбить токарный станок на куски, то это было бы это, но токарный станок выдержал без проблем.

Я буду обновлять эту страницу, поскольку у меня будет время в ближайшие дни.
