Замена сливной пробки Coleman

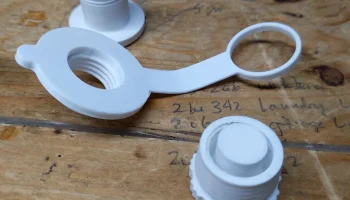

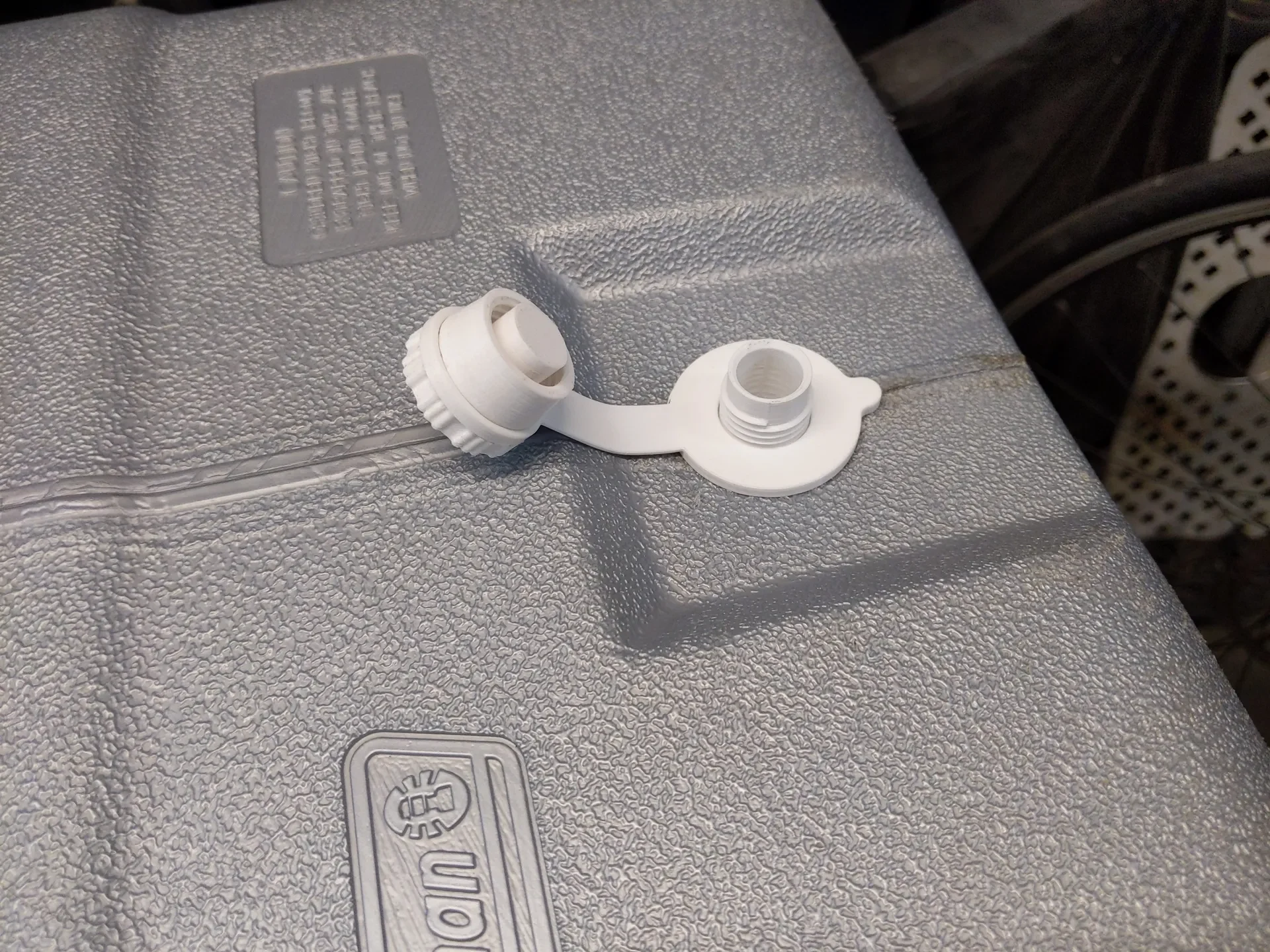

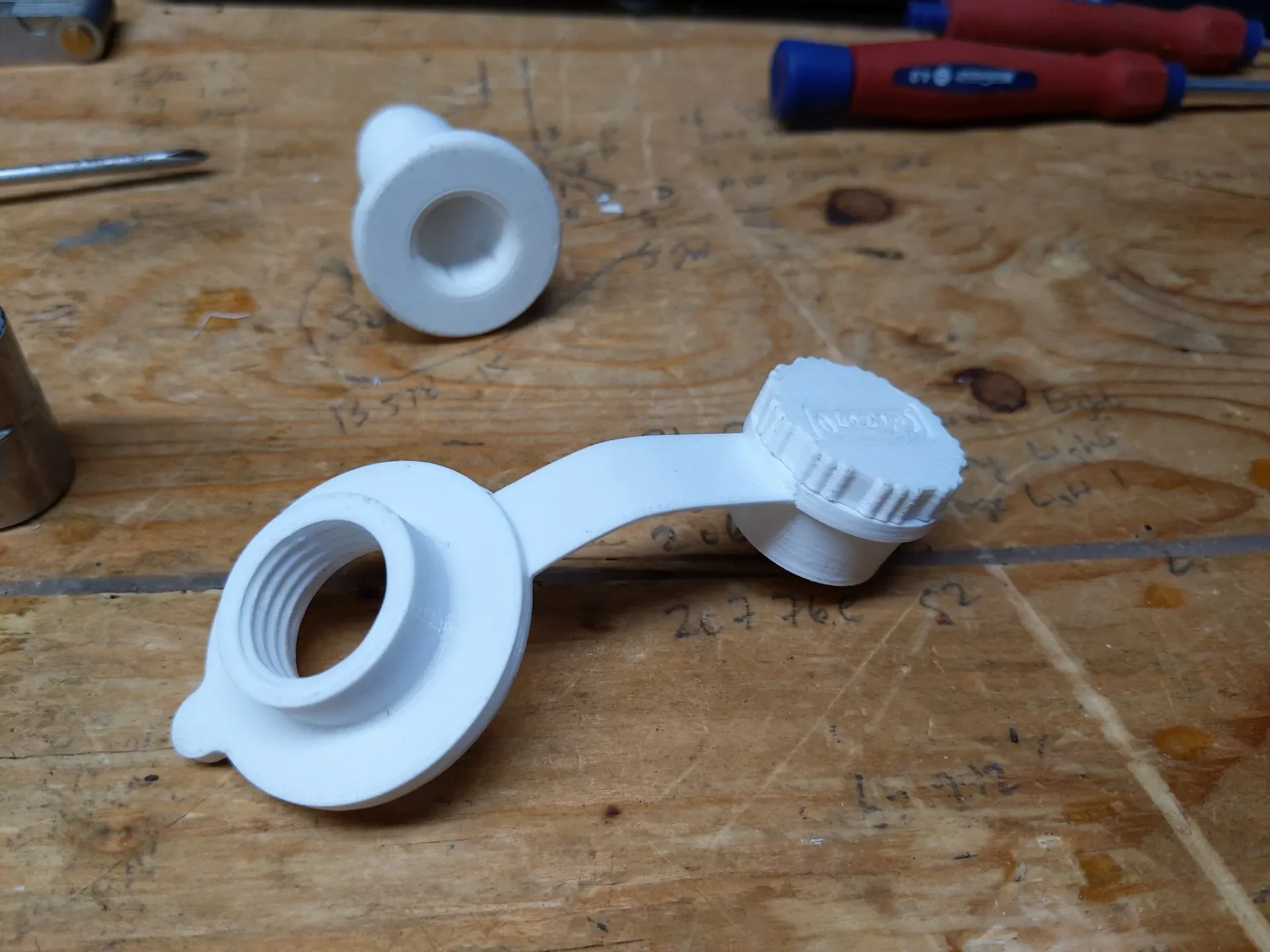

Полный комплект сливной пробки для охладителя Coleman Xtreme. Оригинальная конструкция Coleman представляет собой просто пробку с нажимной посадкой, но на корпусе сливного отверстия имеется небольшая резьба, которая может удерживать пробку с резьбой. Вот что я решил сделать.

Эта конкретная конструкция предназначена для дренажа диаметром 1,5 дюйма. Если вам нужна версия диаметром 1 дюйм, я мог бы добавить ее, но мне понадобится пара размеров этой детали.

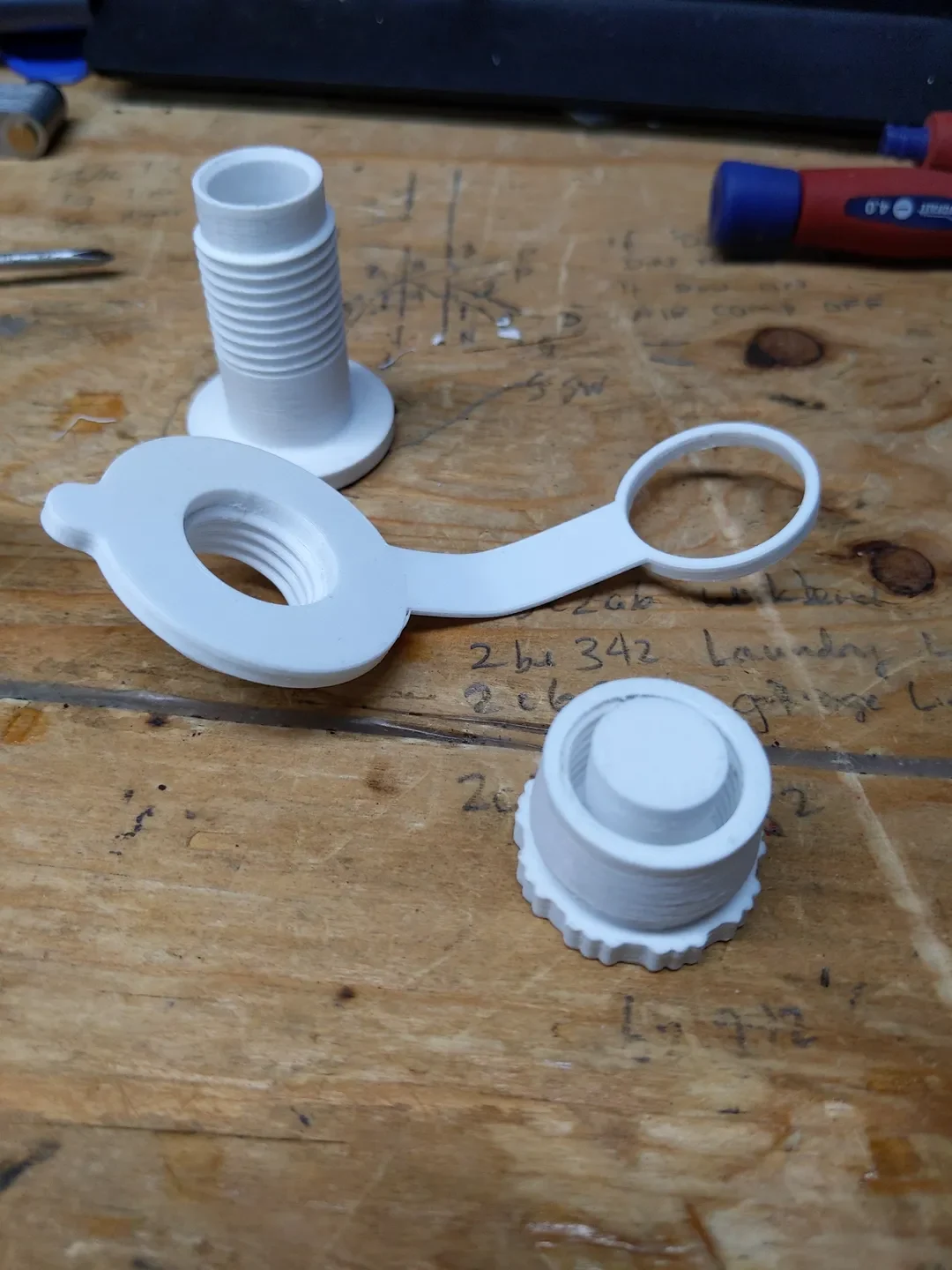

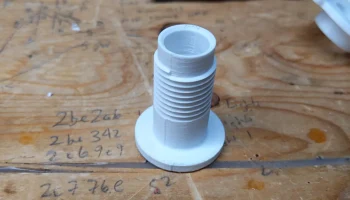

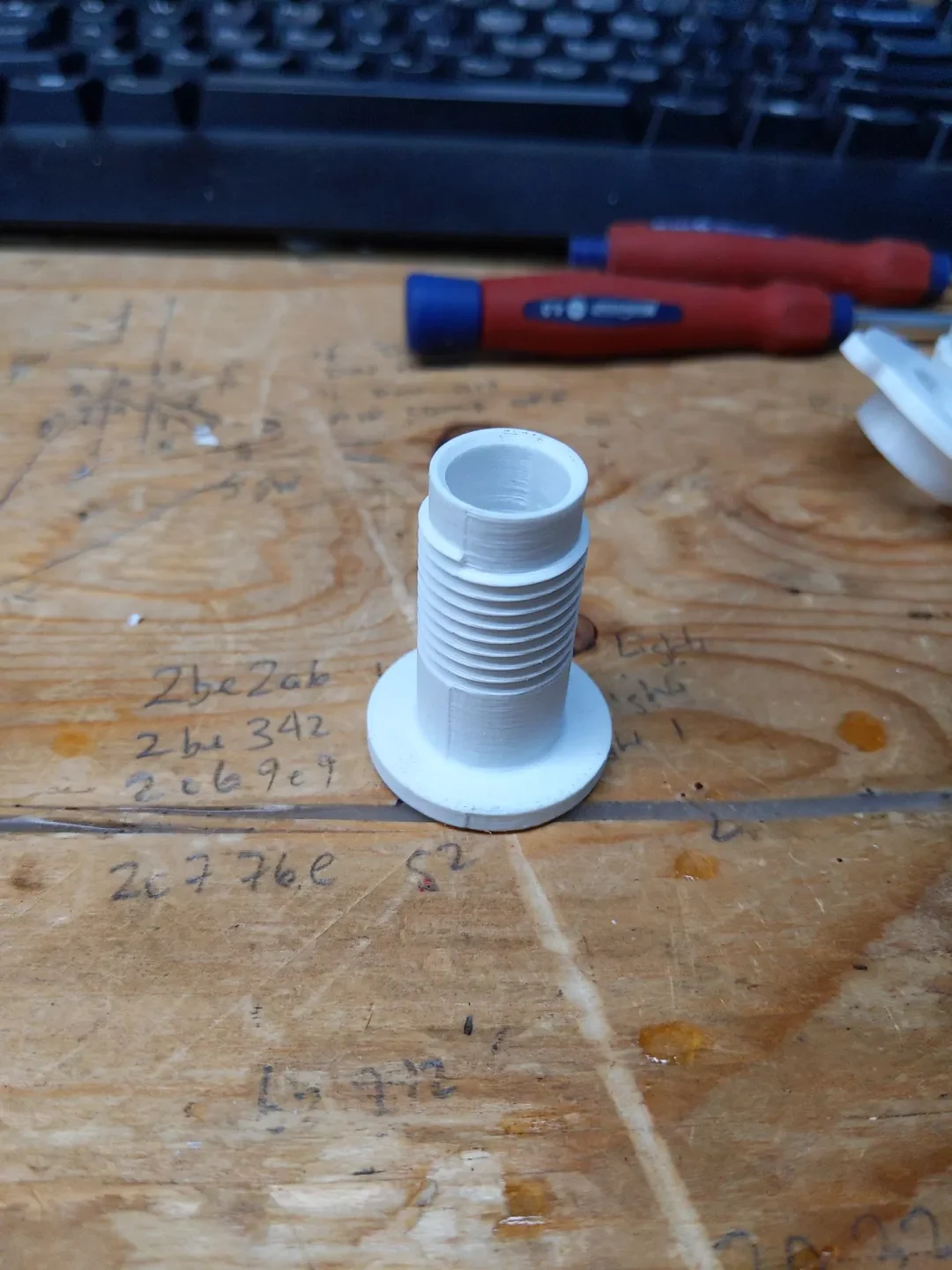

Шаг резьбы представляет собой специальную метрическую резьбу с шагом 2 мм при наружном диаметре 19 мм. Это очень близко к оригинальной резьбе Coleman, которая также имеет шаг 2 мм, но имеет странное поперечное сечение. Если хотите, вы можете просто распечатать вилку отдельно. Он очень хорошо ввинчивается в оригинальный корпус сливного отверстия.

Распечатайте в PETG. Слегка отшлифуйте внутреннее отверстие сливного отверстия, чтобы пробка плотно прилегала. Скорее всего, без легкой шлифовки он выйдет из 3D-принтера слишком плотно.

Вам придется несколько раз прокручивать нити вперед и назад, чтобы немного ослабить их. Это было сделано намеренно, так как я не хочу, чтобы он развалился.

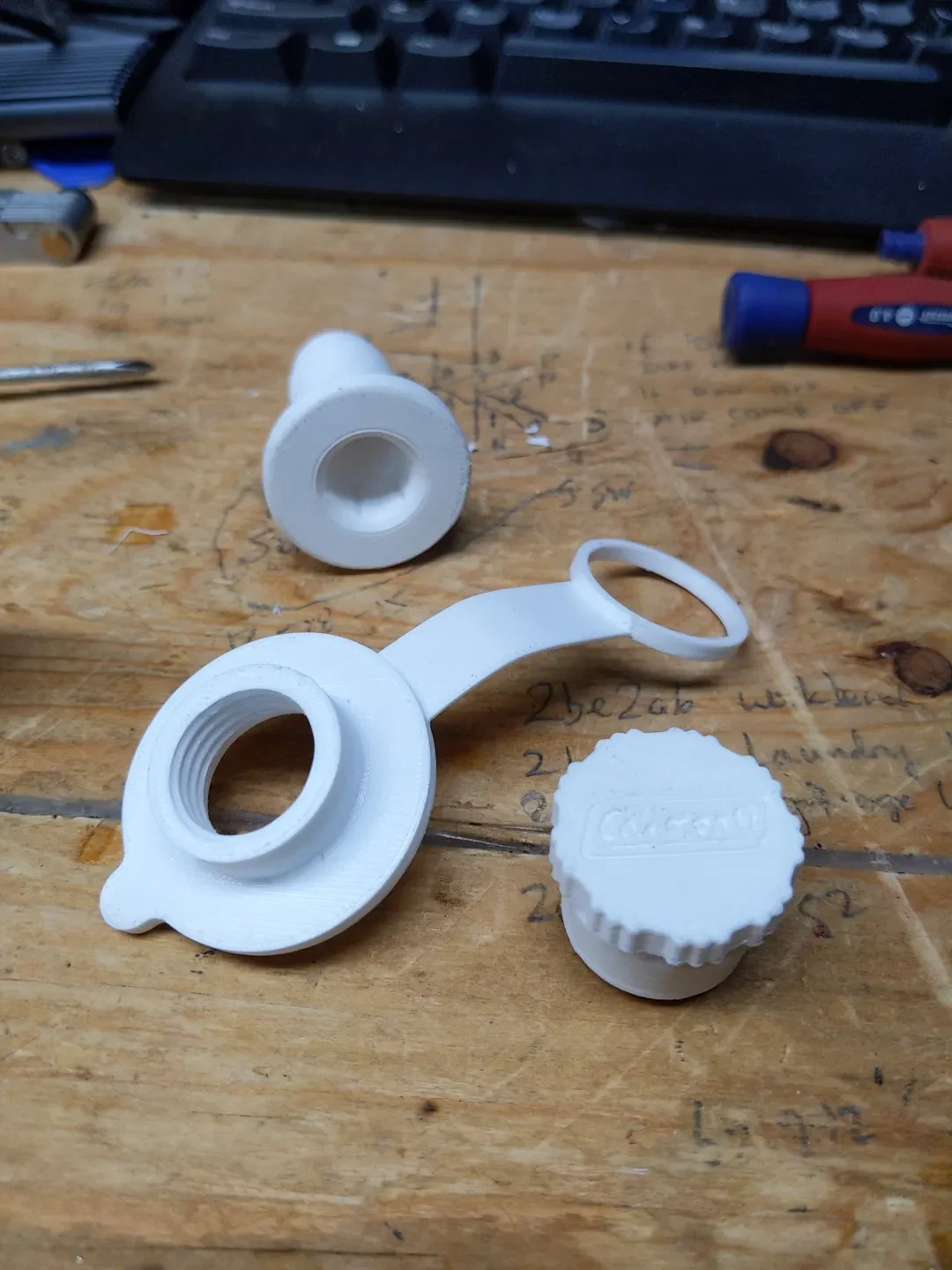

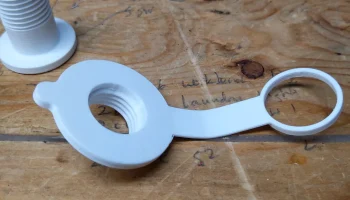

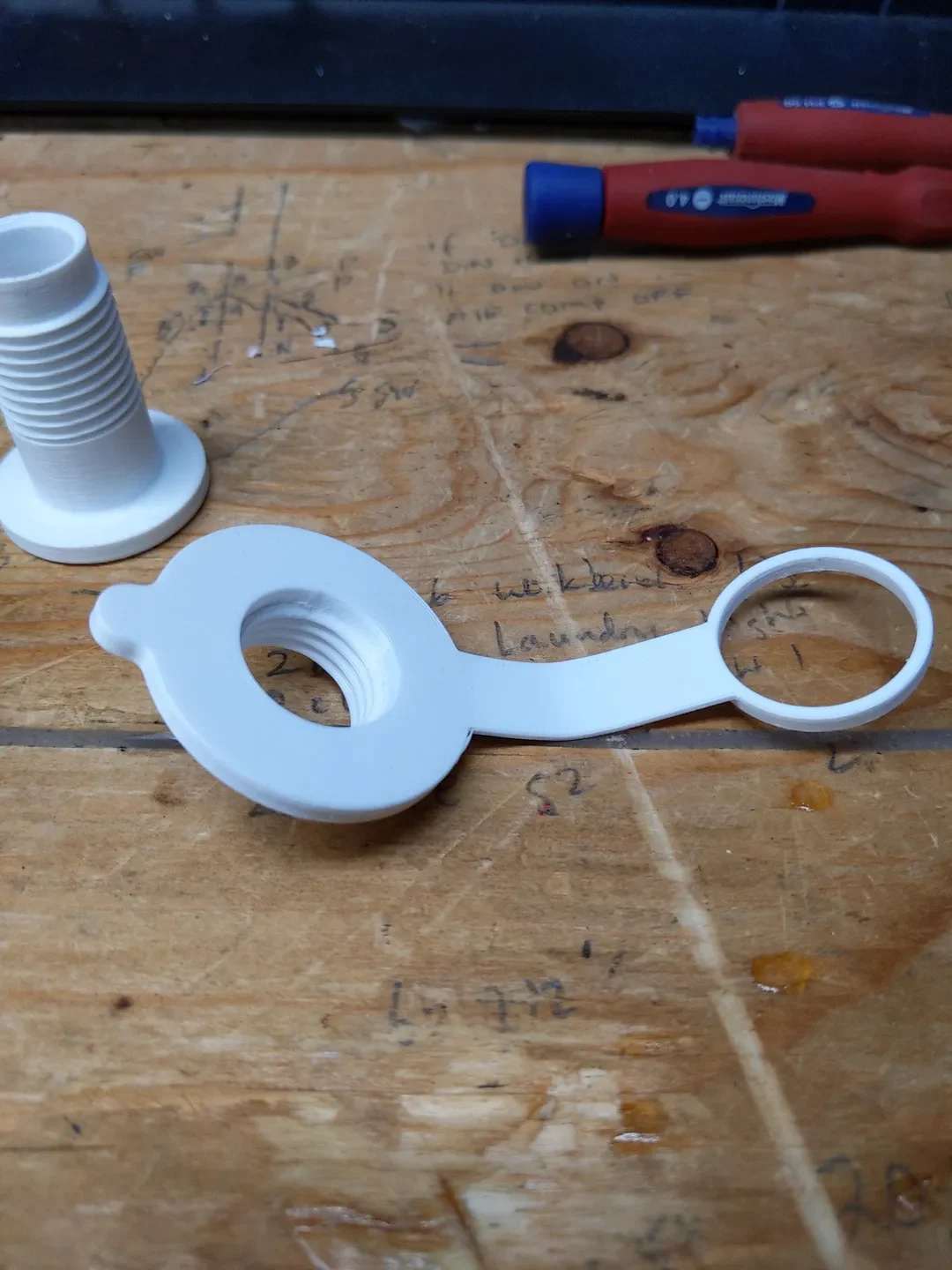

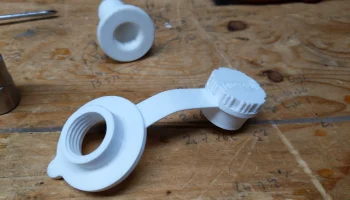

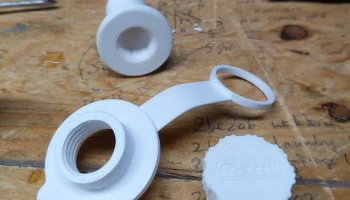

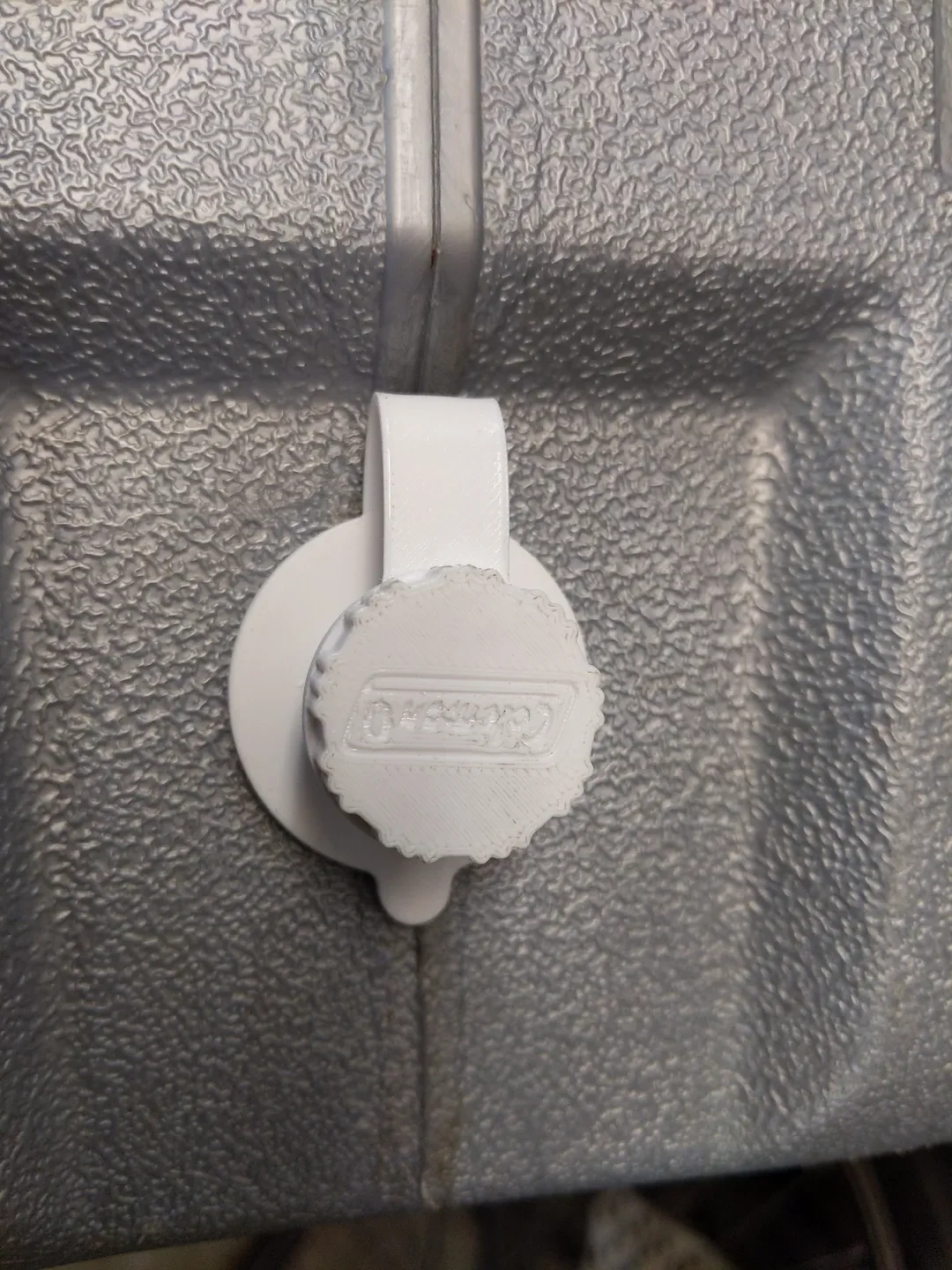

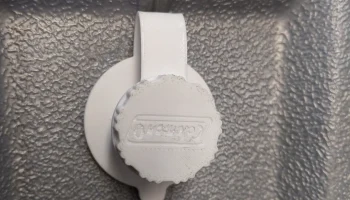

Напечатайте опоры на заглушке, чтобы размеры канавок были точными, а также опоры на верхнем ряду резьбы на гайке/стропе. Снимите опоры на крышке и слегка отшлифуйте канавку. Натяните кольцо гайки вокруг вилки. Немного поработайте и он будет вращаться свободно. Я также добавил колпачок, который имеет гораздо большую поверхность захвата, если хотите.

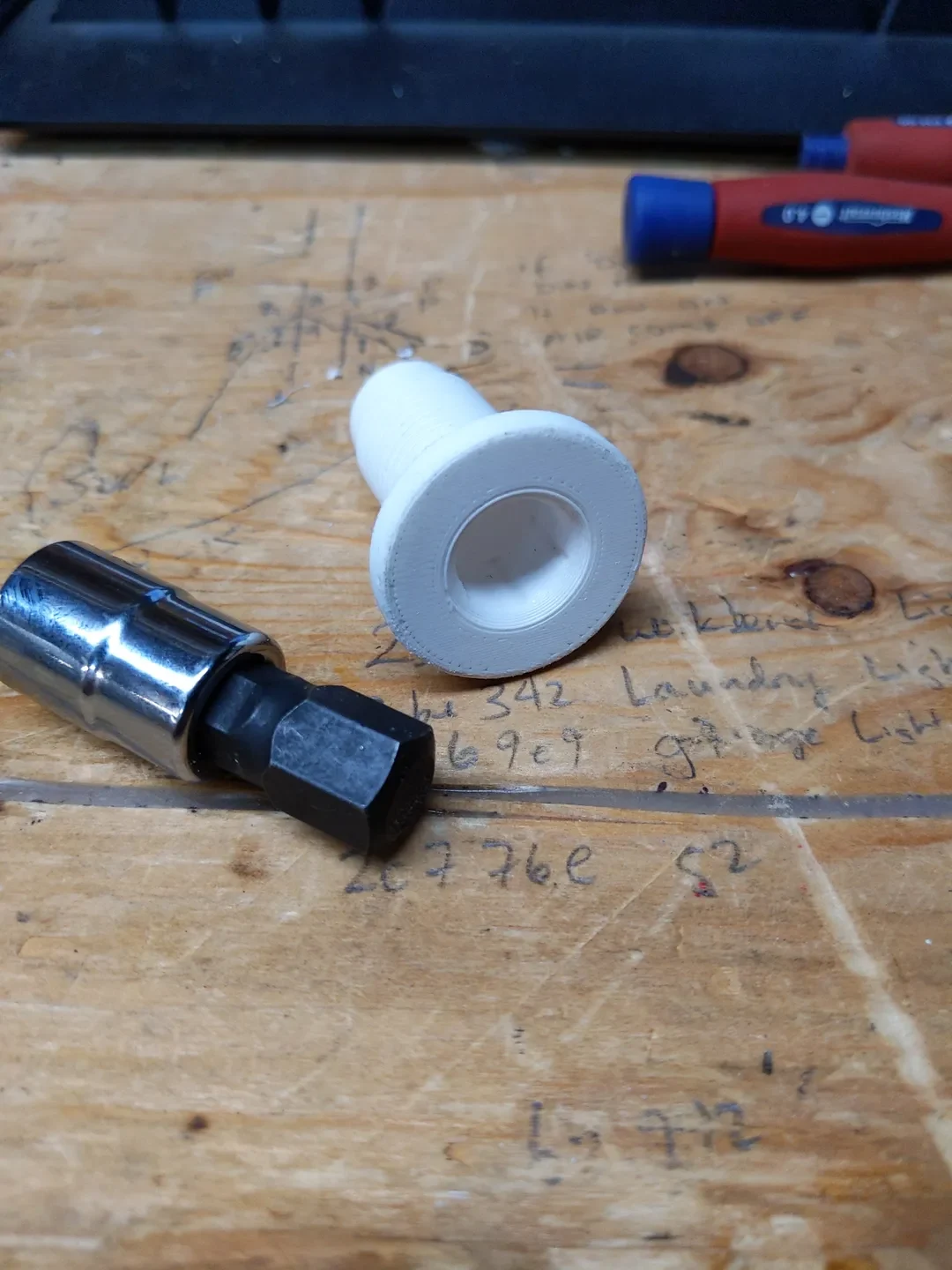

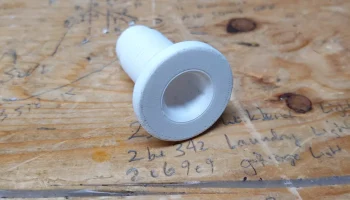

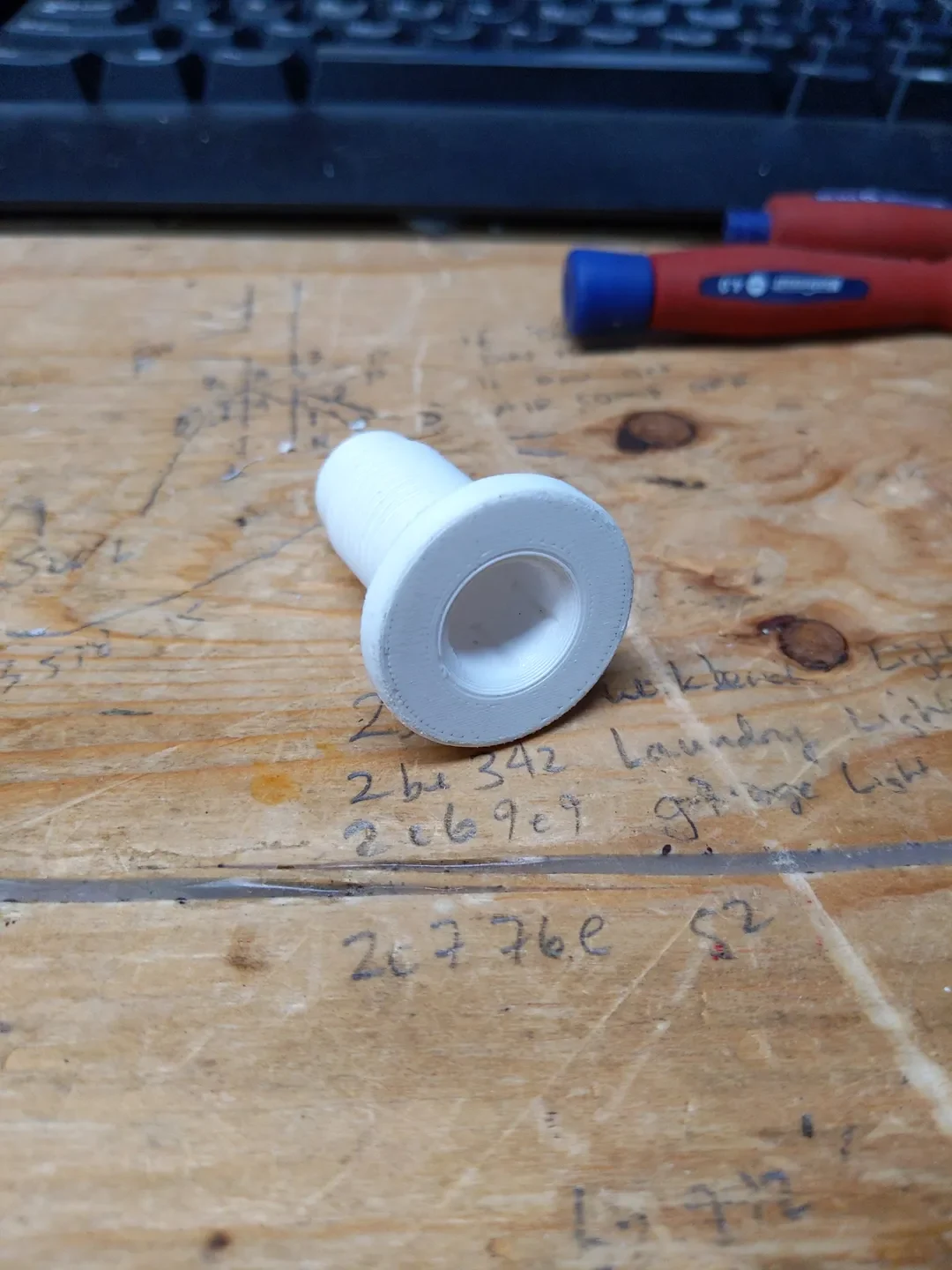

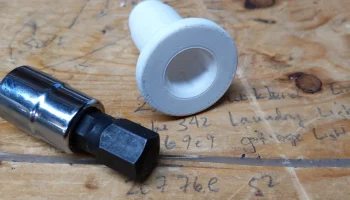

Шестигранные пазы на корпусе предназначены для шестигранника диаметром 12 мм, что значительно облегчает установку.
