Ноутбук под столом

Введение

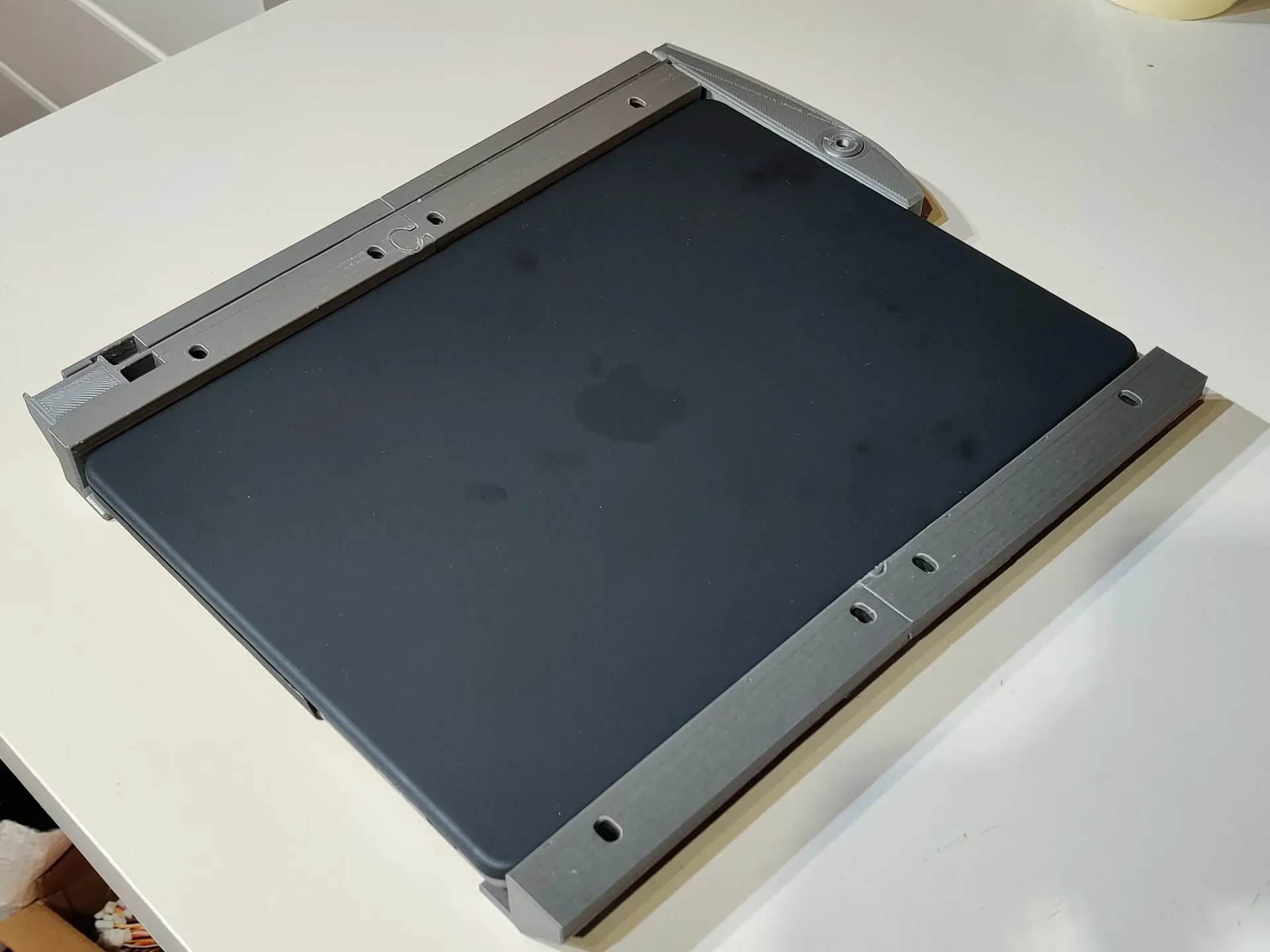

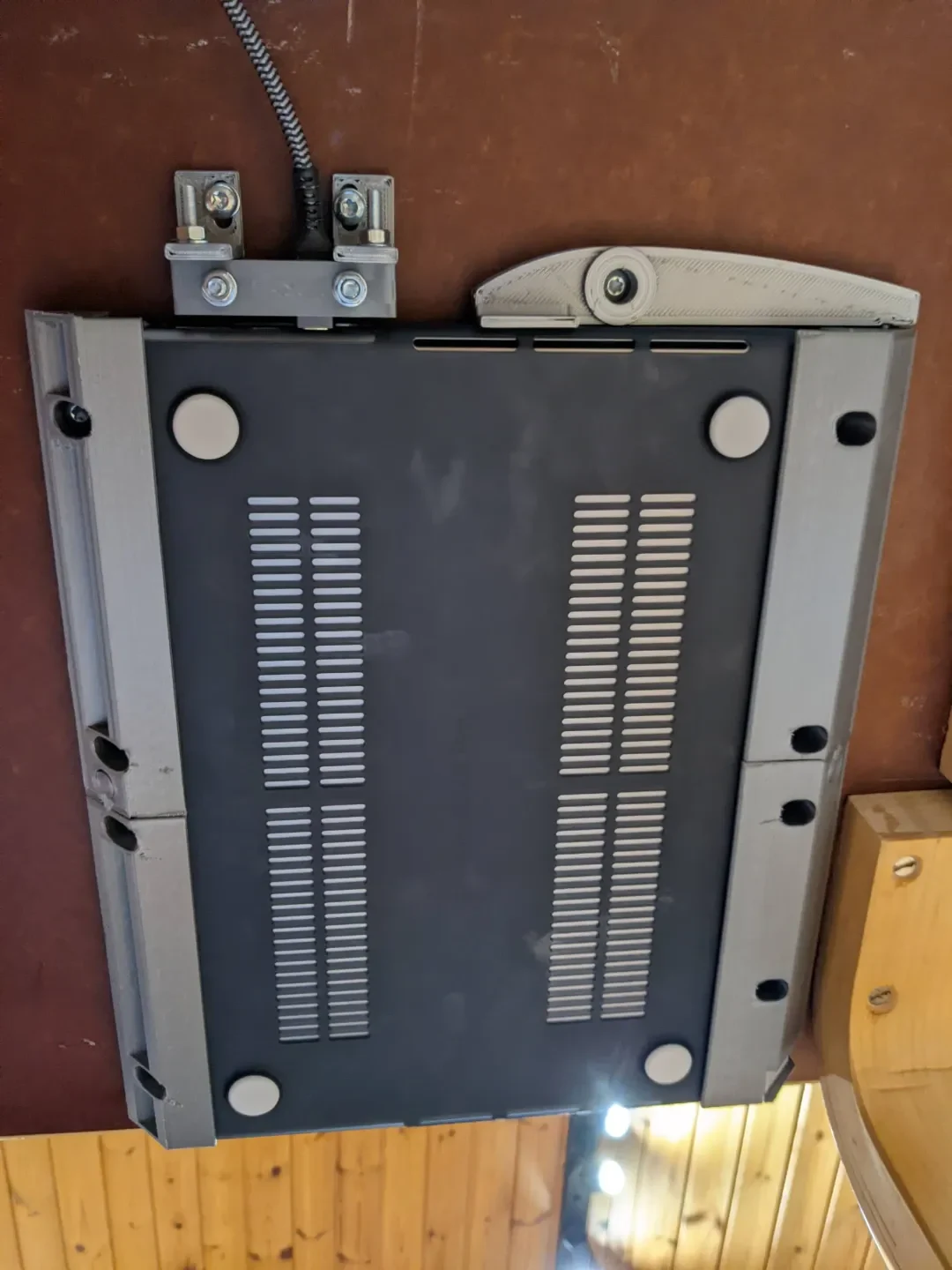

Это док-станция для ноутбука под столом со встроенным механизмом извлечения. Установите ноутбук на направляющие и автоматически подключите его к кабелю Thunderbolt для подачи питания, а также подключения экрана и периферийных устройств. А когда вы захотите покинуть свой рабочий стол, нажмите кнопку, чтобы отключить ноутбук. Так приятно!

Док-станция предназначена для 14-дюймовог�� MacBook Pro 2021 года. Рельсы можно распечатать из двух частей для облегчения установки на 3D-принтерах обычного размера.

Конструкция полностью параметрическая. Вы можете использовать файл Autodesk Fusion 360 .f3d, чтобы изменить размеры ноутбука и получить индивидуальные версии, идеально соответствующие размеру вашего ноутбука. Конструкция настраивается для различных моделей и марок ноутбуков, при условии, что для них требуются соединения только с одной ст��роны ноутбука.

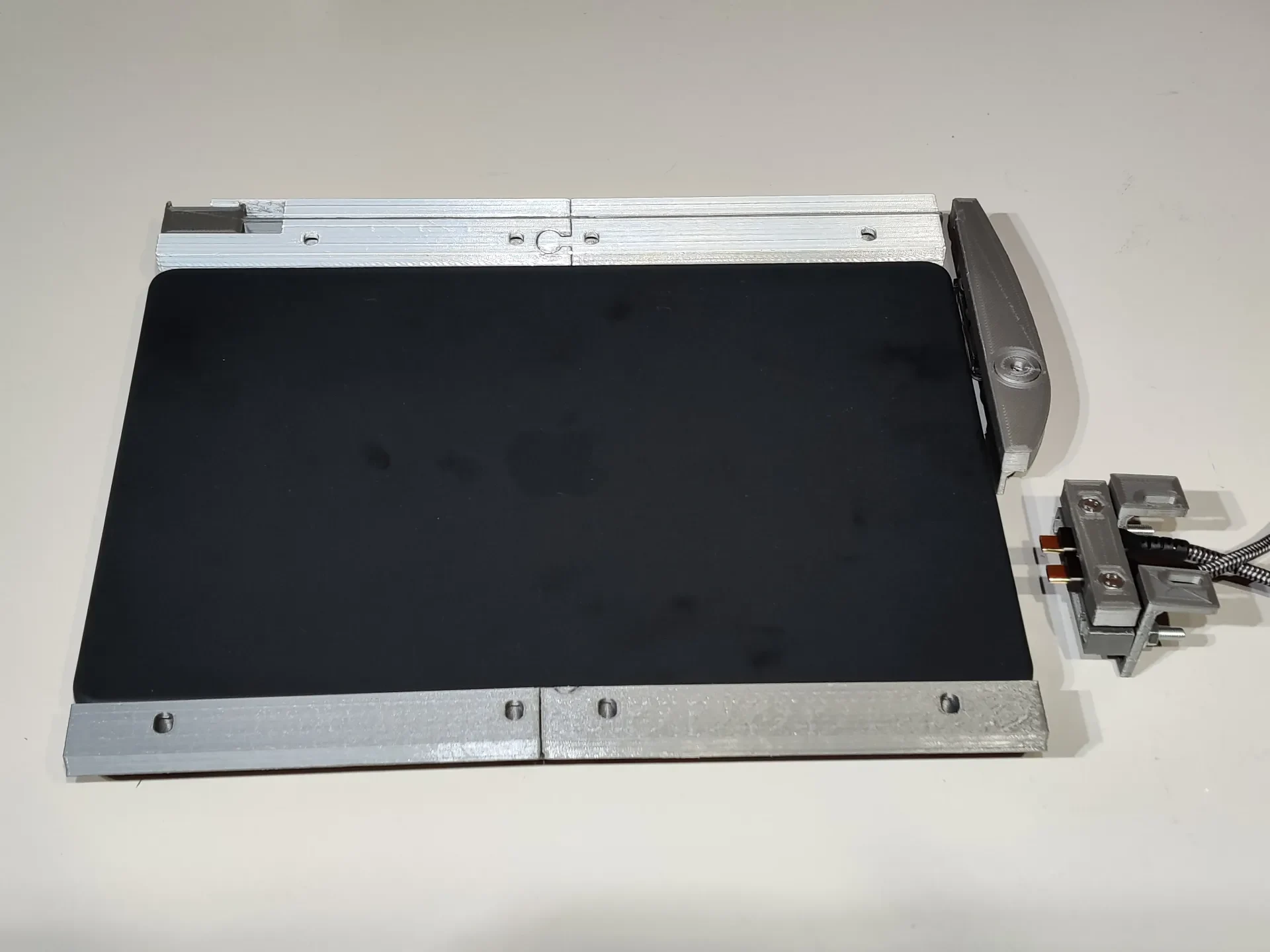

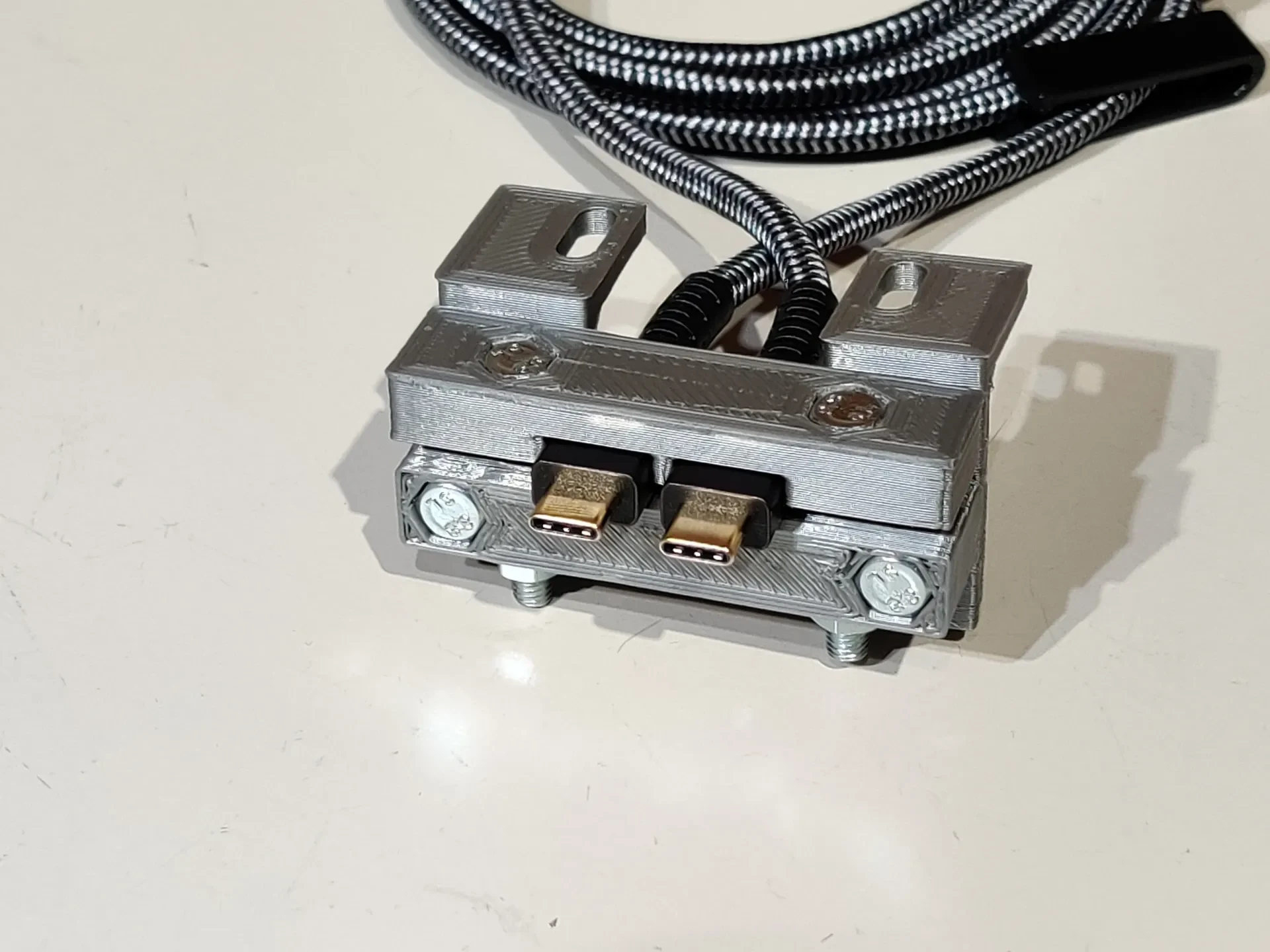

В конструкцию входит регулируемый кронштейн разъема USB-C, который позволяет точно расположить кабель для подключения к компьютеру без необходимости его покачивания.

ПРИМЕЧАНИЕ. Для печати используйте файлы .3mf. Исходный файл проекта Autodesk Fusion `.f3d` также включен на случай, если вам понадобится внести изменения в дизайн.

Печать

Модель можно распечатать на любом обычном 3D-принтере FDM с размером стола 200 мм и более (наибольший размер). Печатайте выбранной вами нитью. Я использовал принтер CraftBot Plus с высотой слоя 0,2 мм и заполнением 25%.

Установите толщину стенки не менее 1,2 мм, чтобы обеспечить достаточную прочность. Для некоторых деталей требуются опоры. Вам понадобится наименьшее количество опор, если диагональная поверхность направляющей под углом 45° будет прилегать к печатной платформе. У меня были отличные результаты с опорами для деревьев Cura, но, наверное, все пойдет.

Детали должны иметь точные размеры, чтобы работать плавно. В частности, выдающаяся «слоновья нога» может испортить вам день. Современные слайсеры имеют настройки для компенсации этого — если ваш принтер склонен к сдавливанию первого слоя, обязательн�� установите компенсацию не менее 0,2 или 0,3 мм.

Предварительные условия сборки

Для сборки механизма соединителя требуются четыре болта с шестигранной головкой M5x30, шайбы и гайки.

Для установки док-станции требуются 9 винтов диаметром 5 мм подходящей длины (скажем, 19 мм, но убедитесь, что столешница толще!).

Для установки док-станции вам понадобятся два человека. В противном случае вы уроните свой дорогой ноутбук, и ваша семья и друзья будут вас за это осуждать!

Обратите внимание, что материалы столешниц сильно различаются, и некоторые из них в основном полые с сотовой структурой внутри. Вам необходимо убедиться, что ваши винты или крепежные приспособления подходят для этого материала!

Установка рельса

Начните установку с направляющей, расположенной ближе к краю стола, или с той направляющей, которая должна определять общее выравнивание док-станции. Попросите помощника держать направляющую под столом и использовать квадратный край, обложку книги или любой другой предмет с относительно прямоугольным углом, чтобы проверить выравнивание направляющей. С помощью фломастера с тонким концом или чего-то подобного отметьте отверстия для винтов на нижней части стола. (Если нижняя поверхность стола очень т��мная, сначала наклейте малярную ленту, чтобы маркировка была более заметной.)

Снимите направляющую и просверлите отверстия в середине сделанных вами отметок. Для шурупов по дереву диаметром 5 мм подойдет сверло диаметром 3 мм, но проверьте свои шурупы и судите сами! Затем прикрутите первую направляющую на место. Если вы сначала устанавливаете левую направляющую, не забудьте сначала вставить кнопочный механизм!

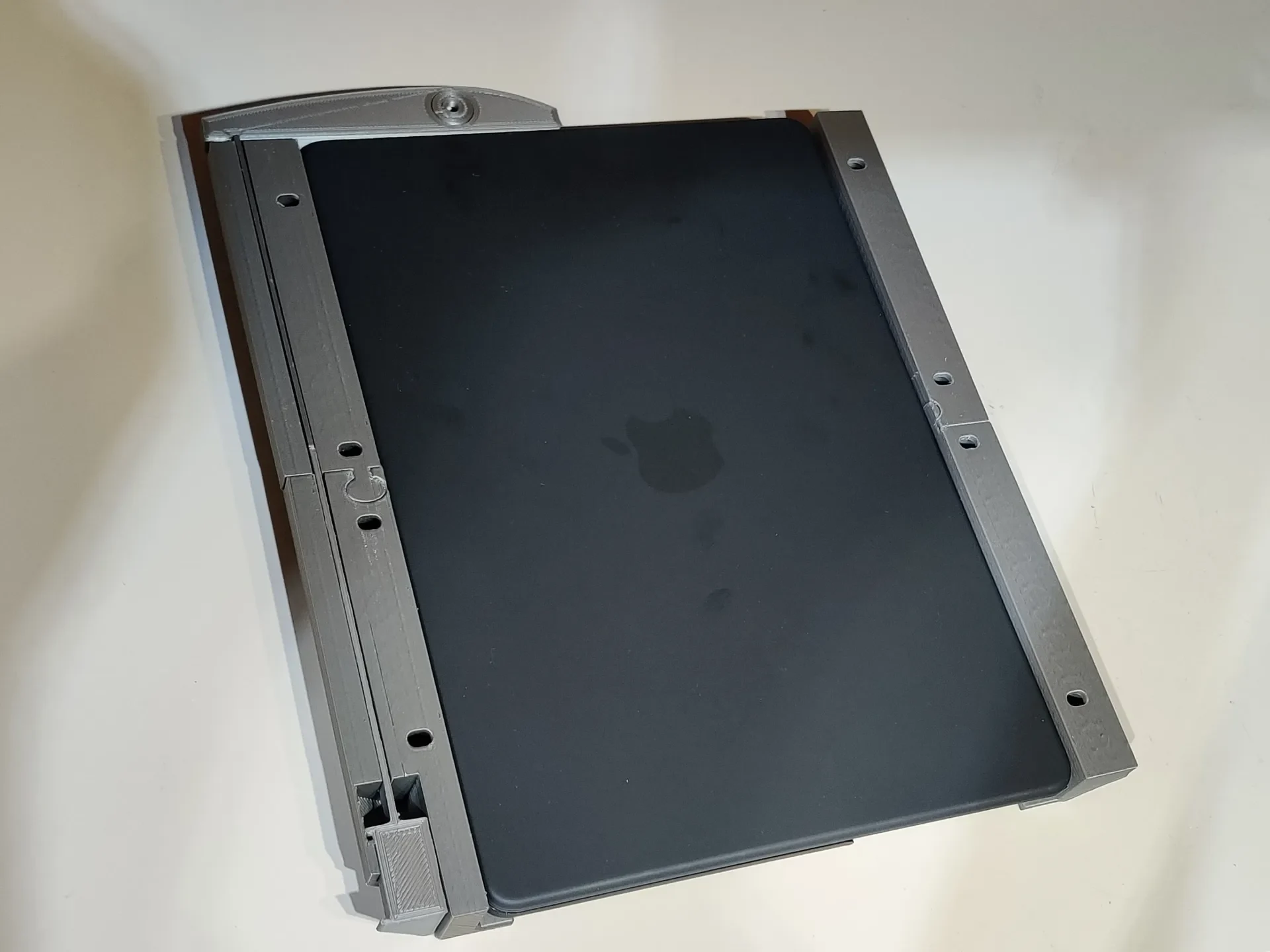

После того, как первая направляющая будет прикреплена, попросите своего помощника прижать ноутбук к направляющей, а затем прижмите другую направляющую к ноутбуку и отметьте отверстия для винтов на направляющей. Вы можете использовать кусок малярной ленты, чтобы рельс не скользил так легко. Затем снимите направляющую и ноутбук и просверлите отверстия для второй направляющей. Прикрутите вторую направляющую, но пока не затягивайте винты.

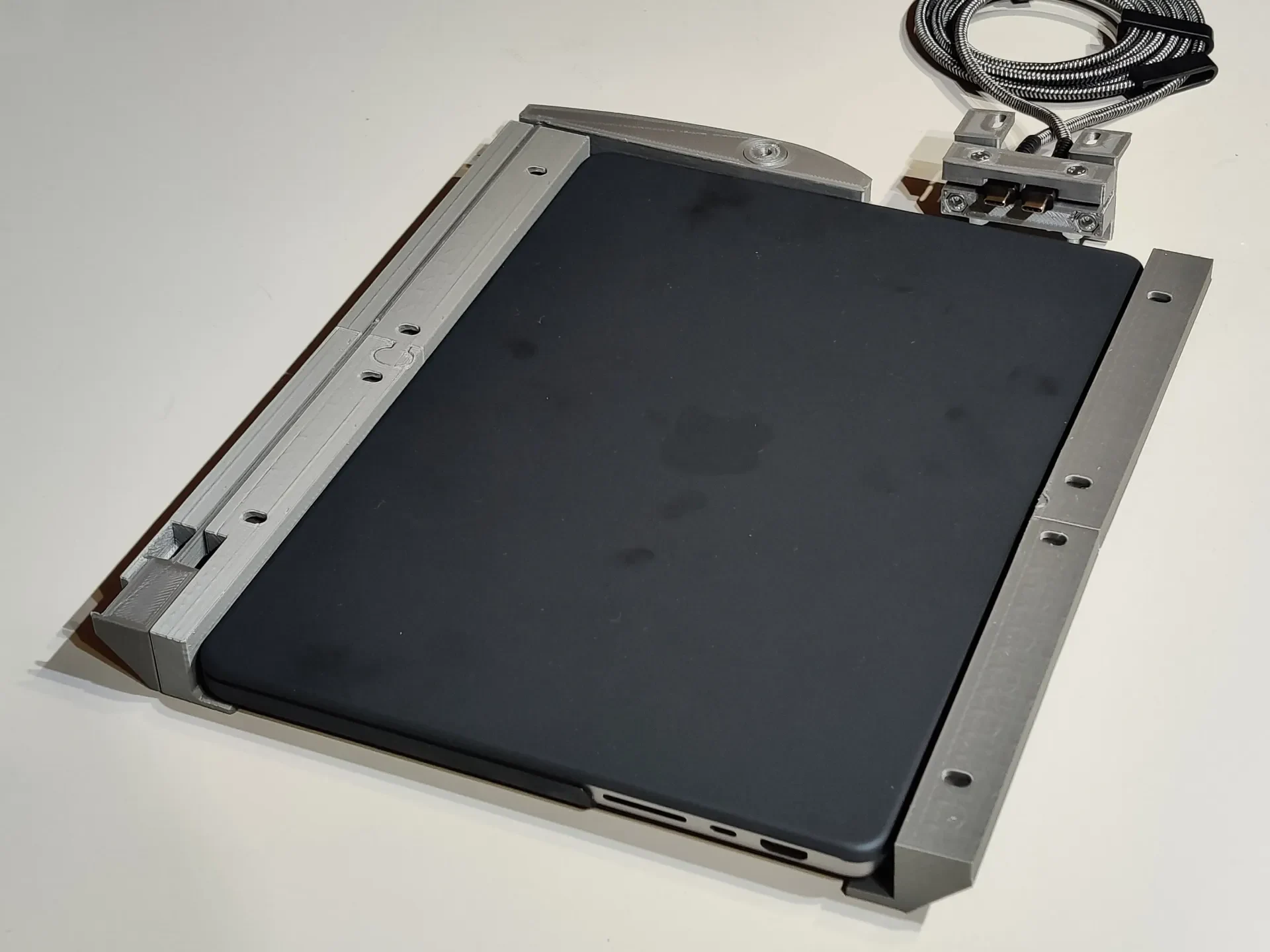

Сдвиньте ноутбук по направляющим. Отрегулируйте винты направляющих, чтобы рельсы плотно прилегали. В задней части ноутбука люфт должен быть как можно меньше, но компьютер по-прежнему должен легко скользить по направляющим. Слишком большой люфт приведет к поломке механизма сопряжения разъема.
