PolySnap (it..) Настенное крепление PolyDryer (теперь со ...
PolySnap (оно… — и теперь в моде) — более простое и эффективное настенное крепление для PolyDryer — обновление 03.2026

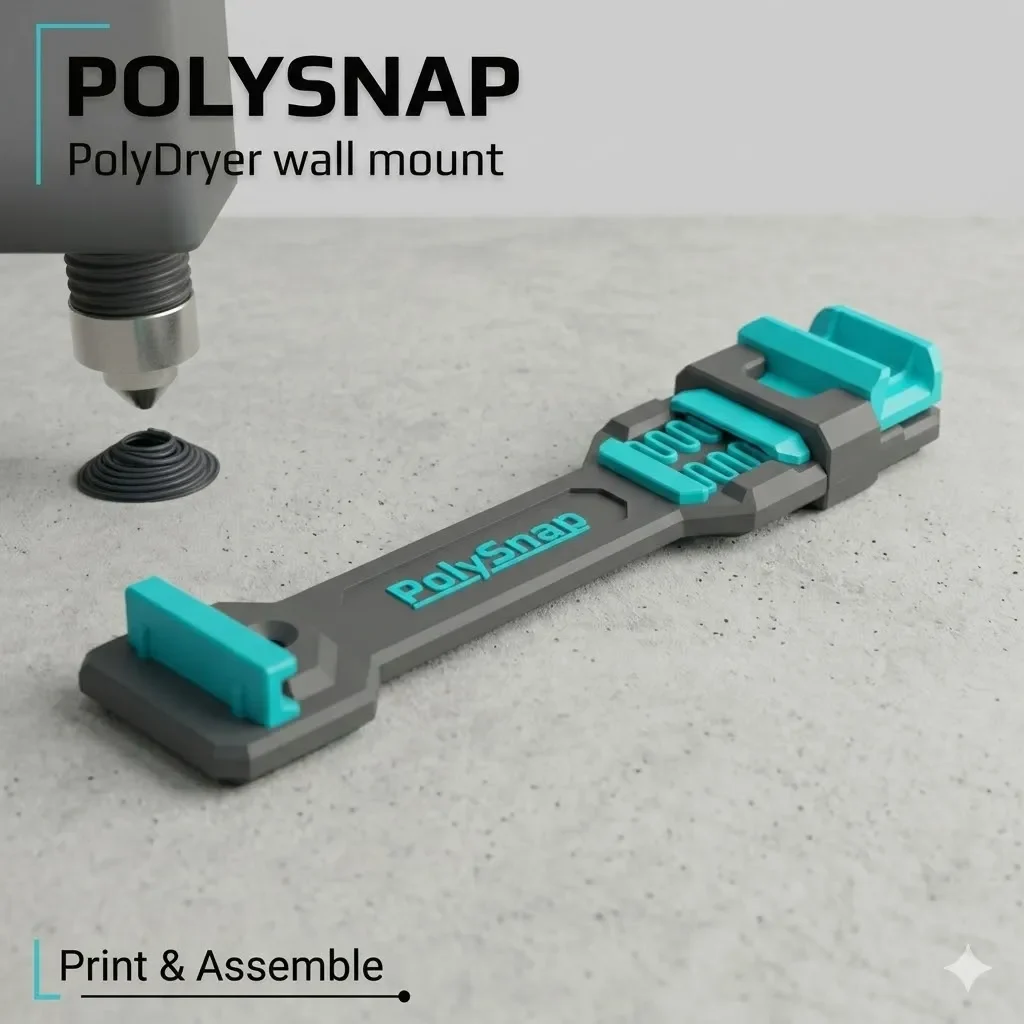

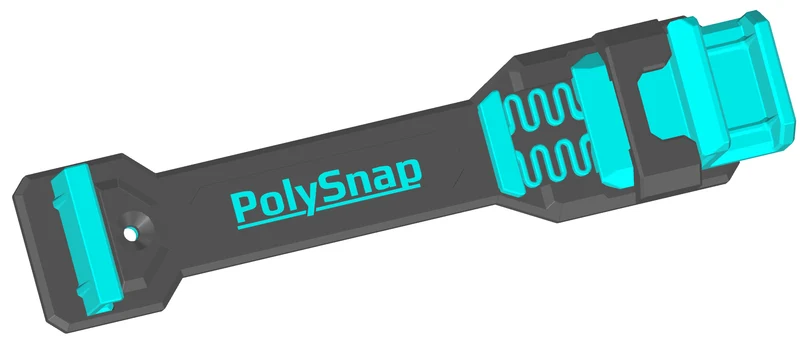

PolySnap — это механически оптимизированное настенное крепление для PolyDryer, разработанное с учетом ориентации печати, путей загрузки и поведения материала. Он устраняет некоторые слабые места оригинальной модели, сочетая модульную конструкцию, состоящую из нескольких частей, с защелкивающимся замком для PolyDryer.
Как это работает?

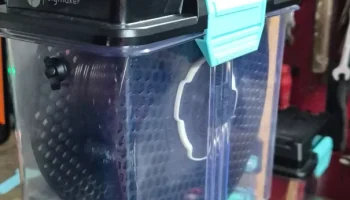

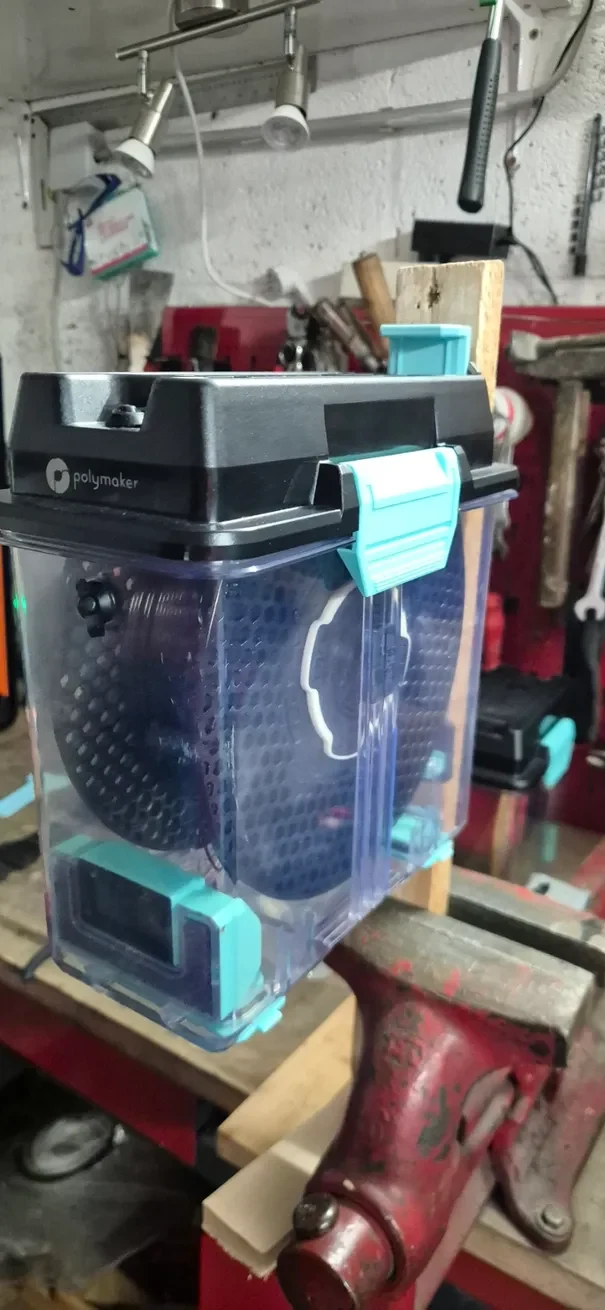

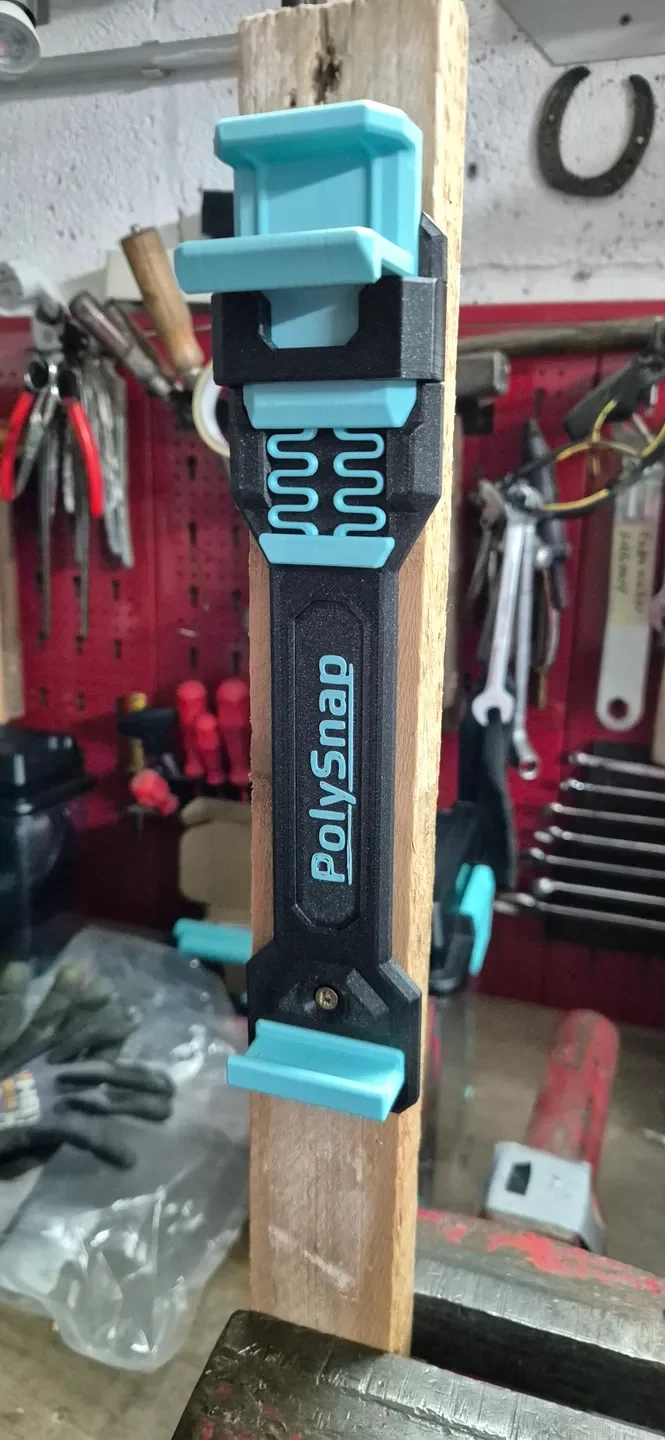

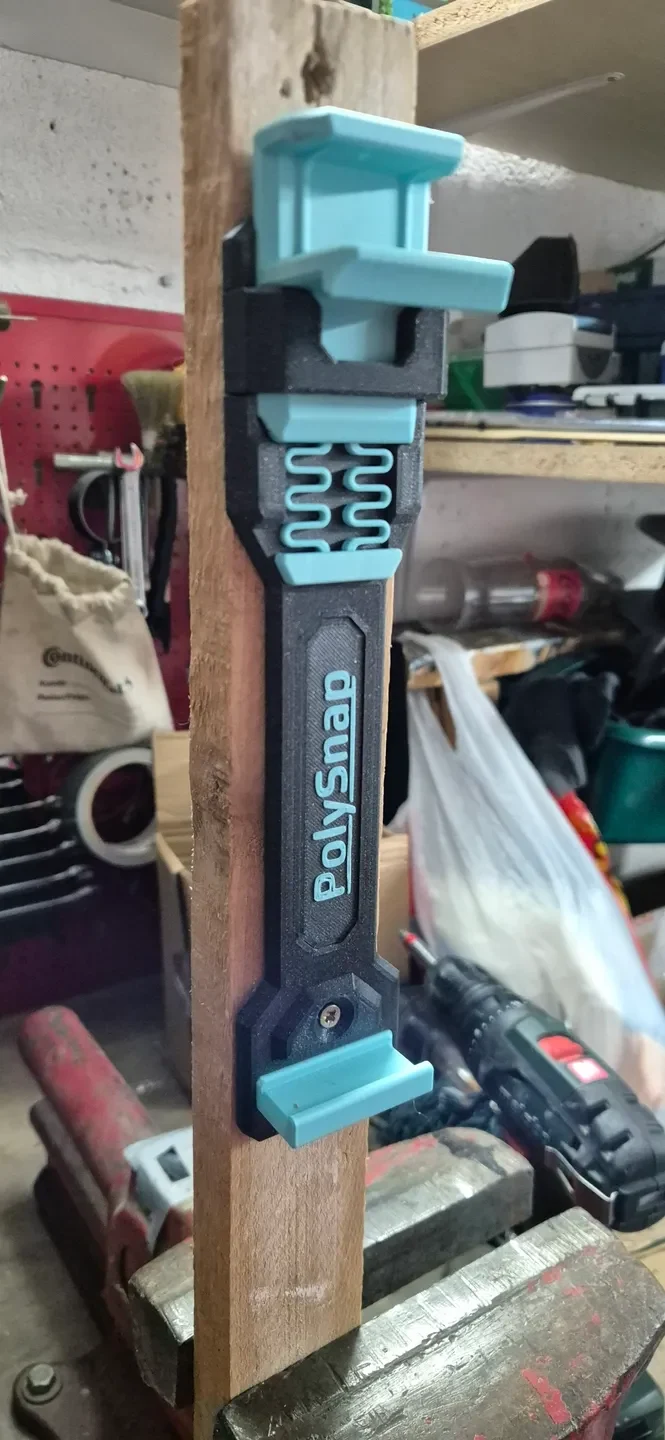

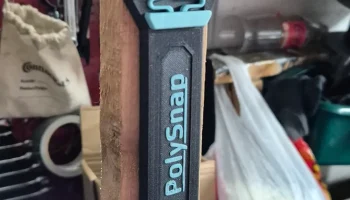

Если вы хотите закрепить Polydryer на стене, вам просто нужно вставить нижний крючок и прижать его к стене. Верхний крючок защелкнется в вашей сушилке PolyDryer.
Если вы хотите удалить PoylDryer Box, у вас есть два варианта. Можно поднять защелку и коробочка выпадет (попробуйте ее поймать =)) а можно поднять коробку небольшим движением вверх. PolyDryer-Box немедленно уйдет.

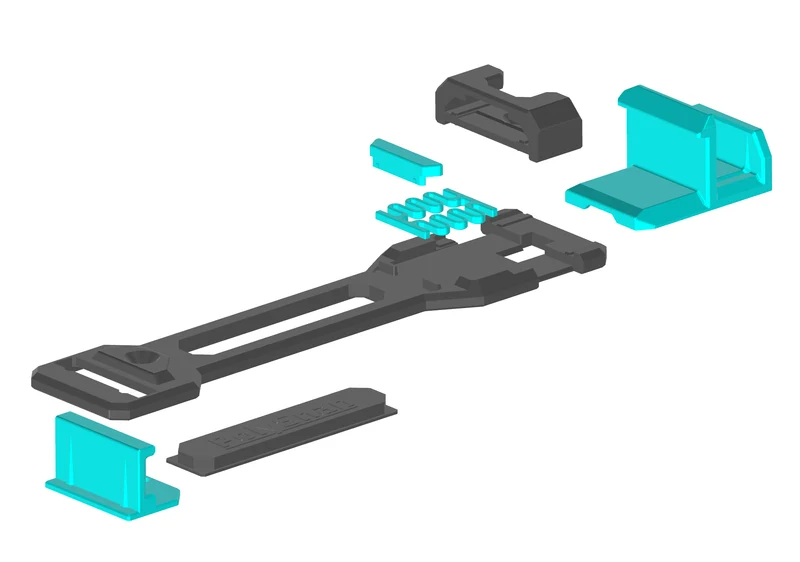

Модульная архитектура
Крепление намеренно разделено на несколько частей, чтобы исключить неблагоприятную ориентацию слоев в критических зонах напряжения. Благодаря возможности печати каждого компонента по самой сильной оси растягивающие и сдвиговые нагрузки передаются параллельно линиям слоев, а не поперек них, что значительно снижает риск расслоения и хрупкого разрушения.
Механизм защелкивания
Оригинальный скользящий интерфейс был заменен совместимым механизмом защелкивания, соединенным с пружиной, напечатанной на 3D-принтере. Poly Dryer можно легко закрепить на стене и отсоединить, слегка нажав вверх.
Настройки печати:
Материал: ASA — я распечатал прототипы из PLA, которые также были функционально, за исключением пружины: я пробовал пружину из PLA, Flex, PETG и ASA. PLA сломался напрямую, Flex не имел необходимого натяжения, PETG был хорош, ASA был лучше :)
Высота слоя: 0,2 мм (Сбалансированный профиль для Prusament ASA) — все размеры оптимизированы для слоев толщиной 0,2 мм; если вы выберете меньшую или большую высоту слоя, ожидайте, что размеры могут измениться.
Периметры: 4 — мои настройки для этого изделия :)
Заполнение: 25 % — для финальной версии.
Обновление 03.2026:
Итак, это первое обновление PolySnap. И теперь, если хотите, вы можете стильно щелкать.
Список изменений (версия 1.1):
Толщина основания изменена с 5 на 6 мм.
Измените размер отверстий и фаску на монтажных отверстиях.
Допуски теперь ужесточились
Изменено крепление пружинной крышки.
Добавлены разрывы на верхнем крючке и зажиме.
Опорная пластина шире с нижней стороны.
Нижний крюк шире для лучшего удобства работы с PolyDryer.
Расстояние между основанием и PolyDryer на 1 мм больше
Оптимизировано направление зажима для увеличения площади направляющей и уменьшения износа.
Теперь у вас есть два варианта опорной пластины — с вырезом или без него.

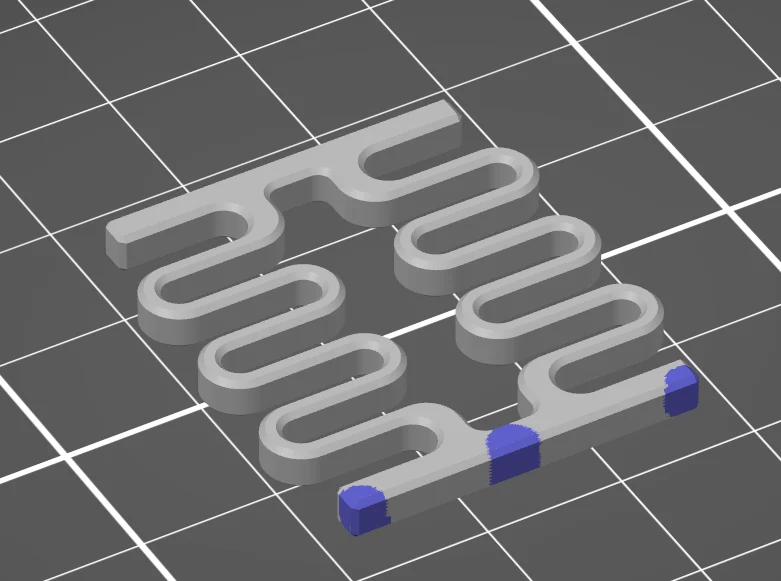

Пожалуйста, посмотрите на рисунок, где показано расположение шва на пружине:
Если вы хотите добавить немного больше изящества вашему PolySnap, вы можете выбрать тот, у которого есть вырез. Этот создан для небольшого цветового акцента, если у вас есть принтер с одним экструдером, такой как Core One. В этом варианте внутренняя часть представляет собой инкрустацию.
Если вы хотите, чтобы ваш PolySnap был чистым и функциональным, вы можете выбрать одноцветную версию.
ДВЕ ВЕРСИИ НЕ МЕНЯЮТ ФУНКЦИИ! Все будет по-прежнему.
Большое спасибо Det-Man за первую попытку и отзыв. :)
